Kako priključiti kotel na ogrevalni sistem z lastnimi rokami

Kotel lahko priključite sami doma. Način vgradnje opreme je odvisen od uporabe ustrezne vrste surovine in izbranega ogrevalnega sistema.

Vrste ogrevalnih sistemov

Za pravilno priključitev enote je treba preučiti glavne vrste ogrevalnih sistemov.

Odprt tip

Takšni sistemi imajo dokaj preprosto zasnovo. Sestavljeni so iz ekspanzijske posode, cevi, kotla in radiatorja. Osnova je ekspanzijska posoda, ki pri segrevanju shrani odvečno vodo.

Sistem ne uporablja črpalke. Rezervoar ni popolnoma zaprt, kar vodi do izhlapevanja vode in potrebe po dopolnjevanju njenega nivoja. Tekočina v ceveh kroži počasi, zato je treba med delovanjem cevi postopoma segrevati.

Če sistem pozimi ne deluje, se voda izčrpa, da preprečimo zmrzovanje cevi. Kotel je nameščen v nizkih delih hiše, ekspanzijska posoda pa na visokih nadmorskih višinah. Za namestitev je potrebnih nekaj delov in pritrdilnih elementov.

Zaprti tip

Ogrevalni sistemi zaprtega tipa so hermetično zaprti, zato je izhlapevanje vode izključeno; kroženje se izvaja s črpalko. Tokokrog vključuje cevi, radiatorje, kotel, ekspanzijsko posodo in črpalko.

Načelo delovanja temelji na odpiranju ventila ekspanzijske posode z naraščajočo temperaturo in odstranjevanju odvečne hladilne tekočine. Ko se temperatura ogrevanja zniža, črpalka črpa odvečno tekočino nazaj v cevi.

Sistem vzdržuje tlak v strogo določenih mejah.

Namestitveni diagrami

Namestitveni diagrami za grelne baterije so predstavljeni v 5 načinih povezave:

• zgornja možnost vključuje dovajanje ali odvajanje tekočine samo z zgornje točke radiatorja;
• za spodnji način povezave je značilen pretok tekočine neposredno iz priključka, ki se nahaja spodaj;
• enostranski dovod se izvaja skozi vrh, njegov izhod od spodaj pa je samo na eni strani cevi;
• diagonalna povezava se izvede, ko se topla voda dovaja od zgoraj in se odvaja od spodaj, vendar s hrbtne strani baterije;
• Točkovno vezje se redko uporablja, saj njegova izvedba zahteva poseben radiator - namestitev dovoda in izstopa hladilne tekočine iz 4 vogalov v bateriji.

Sistem je priključen šele po predhodnem izračunu vseh značilnosti, ki zagotavljajo normalno delovanje enote.

Kako povezati enote

Postopek priključitve je odvisen od vrste kotla, ki uporablja določeno vrsto surovine za ogrevanje hiše: zemeljski plin, elektrika, trdo gorivo).

Montaža plinskih kotlov

Kotli, ki kot surovino uporabljajo plin, so donosna možnost za zasebne posesti. Enote je treba izbrati ob upoštevanju nekaterih dejavnikov:

• cena in proizvajalec;
• količina porabljene energije;
• število vezij;
• načelo oskrbe (tla ali stena);
• način čiščenja odpadnih surovin.

Plinske instalacije so opremljene z gorilnikom, ekspanzijsko posodo, črpalko, manometrom, termometrom, toplotnim izmenjevalnikom in sistemom za odvajanje izpušnih plinov.

Plinski kotel mora biti priključen v ločenem prostoru z dimnikom in pretočnim prezračevanjem.

Potrebna orodja:

• varilni stroj;
• vrtalnik s kompletom svedrov;
• izvijači;
• škarje za rezanje kovinskih izdelkov;
• nivo zgradbe;
• črni marker, merilni trak.

Postopek se izvaja na pripravljenem, ravnem mestu. Iz varnostnih razlogov je na površino nameščena pločevina. Najprej priključite dimnik in preverite vlek.

Enota je priključena na skupni ogrevalni sistem. Na hrbtni strani cevovoda je nameščen poseben zaščitni filter proti zamašitvi. Oskrba z vodo je nameščena čim bližje vhodu v prostor.

Vodovodne cevi morajo biti opremljene z zapornimi ventili (ventili) za demontažo brez odvajanja vode.

Namestitev plinske opreme je usklajena z ustreznimi nadzornimi organi in pregledana s strani usposobljenega strokovnjaka.

Priključitev naprav na trda goriva

Kotli na trda goriva so najpogosteje nameščeni v stanovanjskih objektih, kjer ni dostopa do plinovoda. Surovine zanje so premog in drva.Oblikovno spominjajo na peči, ki so opremljene s sodobnimi inštalacijami in izpolnjujejo vse potrebne zahteve.

Kotlovnica za te enote mora imeti dobro ometane stene, prezračevanje in zaščitni premaz.

Kotel je nameščen vodoravno na ravno površino. Višina temelja je 15 cm nad podlago, prostor za zgorevanje surovin je najmanj 50 cm.

Potrebna orodja:

• krogelni ventil s premerom 50 mm 2 kosa;
• pogon 2 kosa;
• varnostni ventil;
• regulator tlaka (manometer);
• avtomatski odvod zraka;
• krogelni ventil 15 mm (premer) 2 kosa;
• jeklena spojka (premer 50 mm) 3 kosi;
• zavoji (57*3,5 mm);
• prehodi (57*32 mm) s steno 3 mm;
• dimnik z vratnim ventilom;
• cev (57 * 3,5 mm);
• temperaturno odporna tesnilna masa;
• posebno navijanje;
• obtočna črpalka.

Algoritem za izvedbo postopka:

1. namestitev enote neposredno na temelj;
2. povezovanje ogrevalnih cevi s pomočjo pip in posebnega navitja;
3. zagotavljanje ozemljitve in povezave z električnim omrežjem;
4. vgradnja varnostnega sistema (regulacija tlaka, odzračevanje, varnostni ventil);
5. sestavljanje dimnika in tesnjenje spojev s tesnilno maso;
6. polnjenje baterij z vodo;
7. preverjanje lokacije potrebnih elementov (loputa, rešetke);
8. prva skladovnica drv.

Montaža električnih kotlov

Glavna prednost električnih kotlov je odsotnost produktov zgorevanja med njihovim delovanjem. Toda ta vrsta ogrevanja je draga, saj je poraba električne energije za zasebni dom precej visoka.

Vrste kotlov so razvrščene glede na vrsto ogrevanja:

• PETN - prisotnost posode z destilirano vodo ali tekočino proti zmrzovanju na osnovi etilenglikola;
• indukcijske - enote, ki delujejo na osnovi elektromagnetne indukcije;
• elektroda - ogrevalna voda z določeno koncentracijo soli z ustvarjanjem upora.

Priključitev teh enot ne zahteva dimnika ali dovoljenja posebnih organov. Shema vključuje namestitev temperaturnih senzorjev na cevovod, grelne radiatorje, odtočne in zaporne ventile, ekspanzijsko posodo in obtočno črpalko.

Za normalno delovanje je potreben stabilizator napetosti. Med namestitvijo je pomembno, da popolnoma izolirate oskrbo z vodo, saj lahko pride do kratkega stika in kršitve požarne varnosti v hiši.

Upoštevati je treba varnostne ukrepe (vgradnja odklopnika, ozemljitev). Kabel je nameščen v kabelski kanal, oprema je zaprta s posebnim ohišjem. Kotel mora biti dobro pritrjen na temelj.

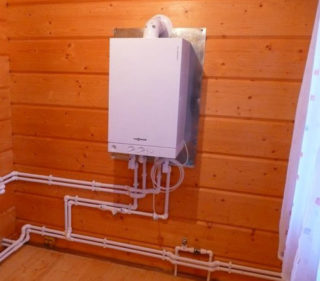

Priključitev kotlov z dvojnim krogom

Pri priključitvi dvokrožnega kotla morate biti pozorni na zasnovo te enote. Oba kroga delujeta neodvisno drug od drugega in zagotavljata oskrbo hiše s toploto in toplo vodo.

Dva toplotna izmenjevalnika (glavni in dodatni) hkrati segrevata vodo za ogrevanje in gospodinjstvo. Priključni diagram za dvokrožni kotel zahteva odobreno dokumentacijo plinskega servisa.

Potrebna orodja za priključitev plinskega kotla z dvojnim krogom na ogrevalni sistem:

• raven, nosilci, mozniki in vijaki za pritrditev enote;
• snemljiv priključek DN15 "ameriški" pol palca;
• krogelni ventili, ¾-palčni ameriški konektorski priključek;
• kolena, matice, fitingi (tee, spojka, koleno);
• tesnilni navoji, pasta, predivo, fum trak;
• filter za grobo čiščenje vode z magnetom za zaščito izmenjevalnika toplote pred nabiranjem soli;
• odklopnik tipa 2A, kabel ali vtičnica za priključitev na električno omrežje;
• cevi za vezje in namestitev dimnika;
• komplet dodatnega orodja: ključi, izvijači, žaga za rezanje, rezalnik navojev, vrtalnik, datoteka.

Najbolj primerno mesto za priključitev enote je ločena soba, ki ustreza uveljavljenim standardom. Stenske instalacije se lahko montirajo tudi v dnevne sobe.

Pri priključitvi stenskega kotla so nosilne stene najbolje nameščene na negorljivo podlago (beton, glina ali kovina). Naprava mora biti prosto dostopna. V prostoru je dobro kroženje zraka.

Koraki namestitve:

• pritrditev naprave s pomočjo montažne šablone, nosilca, vijakov in moznikov;
• zaščita sten z negorljivimi materiali (bazaltna lepenka, mineralit, azbest, strešno jeklo);
• označevanje mesta za dimnik in namestitev opreme;
• pri namestitvi enote se uporabljajo samo krogelni ventili z uporabo "ameriških" snemljivih povezav, ki bodo v prihodnosti omogočili odstranitev kotla brez večjih težav;
• določitev dolžine cevi za priključitev kotla na sistem, izdelava navojev, cevovodov, zbiranje vseh potrebnih delov;
• namestitev filtra za grobo vodo;
• namestitev zapornih ventilov na izhodu kotla;
• namestitev zapornega ventila na cev, ki dovaja toplo vodo;
• priključitev enote na električno omrežje (vgradnja odklopnika 2Am ali oprema posamezne vtičnice s kabelsko povezavo preko odklopnika);
• montaža dimnika.

Kotel mora biti nameščen čim bližje plinovodu in povezan s cevmi za varno delovanje. Po zaključku vseh zgornjih postopkov je treba upoštevati naslednje točke:

• pridobitev tehničnih specifikacij in ustreznih dovoljenj ter projektne dokumentacije (diagram enote, locirane komunikacije);
• klic strokovnjaka za plin in priključitev kotla na javno omrežje;
• pridobitev dovoljenja za nadaljnje delovanje naprave.

Priključitev kotlov za zagon ogrevalnih sistemov ima svoje značilnosti, ki jih je treba upoštevati pred neposrednim izvajanjem postopka. V večini primerov potrebujete pomoč in nasvet strokovnjakov.
