Kako pravilno vezati ogrevalni kotel za zasebni dom

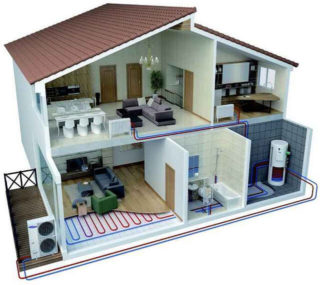

Glavna naloga katerega koli delujočega ogrevalnega sistema je ustvariti najbolj udobno mikroklimo v podeželskem domu. Pravilna organizacija ogrevalnega sistema vam omogoča enakomerno porazdelitev toplotnih tokov po ogrevanem območju in zaščito komponent opreme pred morebitnimi preobremenitvami. Funkcionalna napeljava kotla na trda goriva je najpomembnejši del postopka priključitve enote na ogrevalni krog, ki se izvaja v skladu z veljavnimi tehničnimi standardi.

Zakaj potrebujete pas?

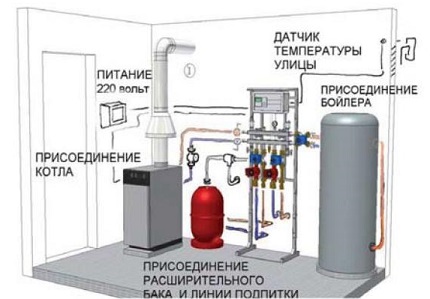

Ogrevalni kotel spada v razred opreme, katere uporaba je upravičena le, če je nanj priključena obsežna mreža cevi, v katerih kroži hladilna tekočina (cevi). Z vidika uporabljenih tehničnih sredstev cevovod kotla vključuje naslednje komponente:

• jekleni, aluminijasti in kombinirani radiatorji;
• armature ventilov, ki jih krmilijo;
• naprave za nadzor stanja hladilne tekočine (senzorji tlaka in temperature);
• grobi filtri;
• varnostni (blažilni) ventili in druga pomožna oprema.

Isti komplet vključuje električno črpalko - bistven element vsakega dinamičnega sistema.

Postavitev ogrevalnega kotla v zasebni hiši je potrebna za zagotovitev njegove funkcionalnosti v skladu z njegovim glavnim namenom - učinkovito ogrevanje okoliških bivalnih prostorov.

Možnosti vezanja

Izbira cevne sheme, ki je optimalno primerna za sistem določene konfiguracije, je neposredno odvisna od specifične zasnove kupljenega vzorca kotlovske opreme. Glede na način namestitve znotraj izbranega prostora in zasnove obloge so te enote razdeljene v naslednje razrede:

• standardni talni kotli;
• lahke (kompaktne) stenske naprave.

Glavna zahteva za namestitev enot, nameščenih na tleh, je prepoved vstavljanja njihovih delovnih cevi v zgornji del distribucije cevovoda.

Če je to pravilo kršeno pri napeljavi talnega kotla v sistemih, ki niso opremljeni z zračnimi ventili, se bodo pojavile zelo nevarne formacije (čepi). Da bi zmanjšali verjetnost njihovega pojava v odsotnosti ventilov, mora biti cev, v katero se reže kotel, nameščena strogo navpično in v zgornjem delu imeti posebno ekspanzijsko posodo.

V spodnjem območju enot vseh kategorij so predvidene avtomatske naprave, ki zagotavljajo njihovo zanesljivo povezavo z ogrevalnim vodom. Za razliko od kotla, ki je nameščen na tleh, imajo njegovi stenski primerki ekspanzijski mehanizem, ki preprečuje nastanek čepov. Ko razmišljate o cevovodih kotlovnic za takšne sisteme, morate upoštevati, da je prednost stenskih modelov - majhna teža in ne prevelike dimenzije - tudi njihova pomanjkljivost. To je posledica dejstva, da imajo kompaktne enote DWG na primer omejene energetske zmogljivosti. To pomeni, da je moč, ki jo je navedel ta proizvajalec, dovolj za ogrevanje stavb s površino največ 100 kvadratnih metrov. Zato so te naprave še posebej priljubljene med lastniki mestnih stanovanj.

Posebnost je prisotnost dveh različic, ki se razlikujeta po konfiguraciji. Celoten komplet opreme vključuje večino elementov jermenov, v nepopolnem kompletu pa manjkajo nekatere komponente, ki jih mora uporabnik kupiti samostojno.

Če je načrtovana namestitev ogrevalnih sistemov z naravno cirkulacijo, nekatere pomožne opreme morda sploh ne bodo potrebne.

Značilnosti cevovoda enokrožnih in dvokrožnih kotlov

Glavna razlika med obstoječimi metodami organiziranja cevovodov ogrevalnega sistema je njihova energetska zmogljivost. Moč enokrožnih kotlov je praviloma dovolj le za ogrevanje stavbe - za ogrevanje radiatorjev. Takšna enota ne omogoča ogrevanja vode za gospodinjske potrebe, za kar bo moral potrošnik skrbeti posebej.Dvokrožni kotli ne morejo samo ogrevati hiše, temveč tudi ogrevati vodo, potrebno za pomivanje posode ali tuširanje.

Načelo delovanja dvokrožnega kotla

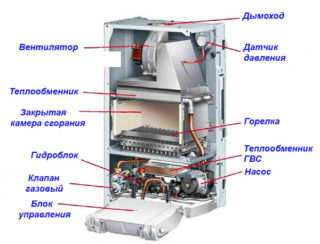

Zasnova teh enot vključuje posebno enoto za izmenjavo toplote (toplotni akumulator), ki je zasnovana za ogrevanje vode in ima dve različici:

• pretočni izdelki z načinom "prevlade oskrbe s toplo vodo";
• enote opremljene z vgrajenim bojlerjem.

Če se morate tuširati ali samo pomiti posodo, je v prvem primeru dovolj, da preklopite na ta način, po katerem bo 2. krog sanitarne vode priključen na kotel. Ta oblika je značilna za enote domače in tuje proizvodnje. Cevovod dvokrožnega pretočnega kotla je optimalen za hiše ali mestna stanovanja, ki niso prevelika (do 75-86 kvadratnih metrov), saj te enote nimajo vgrajenih zelo močnih izmenjevalnikov toplote.

Povsem druga zadeva so kotli, opremljeni s kotlom za shranjevanje, katerega prostornina rezervoarja se giblje od 160 do 190 litrov. Namenjeni so ogrevanju vode tako v akumulacijskem kot pretočnem načinu.

Modeli kotlov so tudi v fazi proizvodnje opremljeni s posebnim toplotnim izmenjevalnikom, v katerem se ločeno krožeča voda segreva z energijo hladilne tekočine glavnega ogrevalnega kroga. Za njihovo normalno delovanje proizvajalec zagotavlja poseben ventil, ki nadzoruje smer gibanja nosilca energije. Načelo primarnosti sistema sanitarne vode je naslednje:

• ko je ventil v zaprtem položaju, hladilno sredstvo, segreto na dano raven, kroži skozi ogrevalni sistem in ogreva bivalni prostor;

• če eden od stanovalcev odpre pipo za toplo vodo, kotel preneha segrevati vodo za ogrevanje in jo segreva naprej v kotlu, medtem ko je drugi ogrevalni krog neaktiven;
• po zaprtju ventila na cevovodu za toplo vodo sistem takoj usmeri hladilno tekočino v radiatorje.

Pri dvocevnih sistemih oba tokokroga nikoli ne delujeta hkrati. Vendar pa dvocevni kotli lahko zagotovijo več točk za dovod vode. Če obstaja par odtočnih pip, je priporočljivo, da kotel postavite približno na polovico med njimi. Če je predvidena samo ena točka, je nameščena čim bližje njej.

Načelo delovanja in zasnova enokrožnih cevovodov

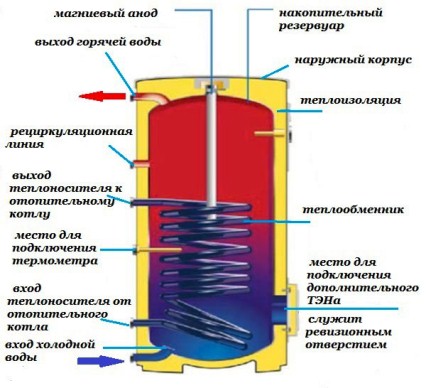

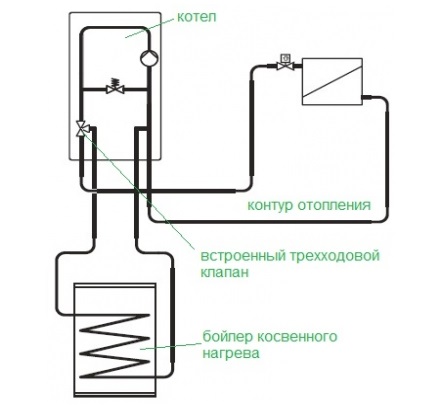

Z enokrožnim cevovodom kotla ima njegova zasnova en toplotni izmenjevalnik, ki ogreva vodo samo za ogrevalni sistem. Če želite iz njega dobiti toplo sredstvo za pomivanje posode, boste morali kupiti in v bližini namestiti indirektni ogrevalni kotel. Njegov glavni element je zgorevalna komora s plinskim gorilnikom in tuljavo, nameščeno v njej, na vrhu katere je nameščen toplotni izmenjevalnik.

Tekočina v sistemu kroži naravno ali pa se v ta namen uporablja vodna črpalka.

Večina modelov z enim krogom ponuja možnost priključitve polipropilenskih cevi iz kotla na njih. Po tem začne enocevni sistem delovati v dvokrožnem načinu ob hkratnem upoštevanju načela prednosti.

Prednosti in slabosti enokrožnega kotla

Enocevna možnost za organizacijo cevovodov kotlov TT ima naslednje prednosti:

• relativno nizki stroški;
• nizki stroški nakupa, namestitve in vzdrževanja sistema;
• zadostna moč za ogrevanje in visok izkoristek.

Večina modelov z enim krogom je na voljo v talni različici, ki omogoča uporabo toplotnih izmenjevalnikov na osnovi litega železa. Zahvaljujoč temu se poveča učinkovitost hladilne tekočine, kar pomeni, da se lahko uporabljajo za ogrevanje velikih površin (več kot 100 m2).

Sistemi z litoželeznimi izmenjevalniki toplote se pogosto uporabljajo v ogrevalni opremi starejših tipov (s plinskimi kotli). V tem primeru je enokrožna napeljava plinskega kotla boljša zaradi zmanjšanja skupne porabe energije. Vendar ta izjava ni vedno resnična. Pri nameščanju cevovodov za stenske dvokrožne plinske kotle, dopolnjene s kotlom za domače potrebe, se bodo stroški goriva povečali.

Trim in vrsta obtoka

Izbira vrste cevi je v veliki meri odvisna od načina kroženja tople tekočine skozi cevi in ​​baterije sistema zanke. Obstajata dva od njih - naravno gibanje in prisilno.

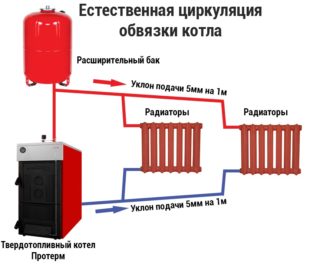

Naravno kroženje hladilne tekočine

Z možnostjo kroženja energije, ki se imenuje naravna, cevovod ogrevalnega kotla na trda goriva v zasebnih domovih zahteva obvezno uporabo zaprte ekspanzijske posode. Priporočljivo je, da ga postavite na "povratek" na najnižjo točko in ga napolnite z vodo do približno 10% delovne prostornine. Takšna shema vključuje naslednje elemente:

• sam ogrevalni kotel, na primer na pelete;
• vhodne in izhodne armature;
• radiatorji za ogrevanje;
• naprej in povratni cevovodi;
• tipični ekspander membranskega tipa.

Varnostni elementi sistemov z naravno cirkulacijo vključujejo varnostni ventil, nameščen v njih, ki je povezan z odtočno luknjo preko gumijaste cevi.Njegov glavni namen je razbremeniti presežni tlak, ko se hladilno sredstvo premika skozi cevi za prenos toplote kotla. Poleg tega vključujejo tudi posebne merilne instrumente - manometre, s pomočjo katerih je mogoče vizualno oceniti tlak v sistemu.

Včasih teh elementov ni treba namestiti ločeno, saj so že priloženi kotlu izbranega tipa.

Slednja možnost je možna pri nakupu stenskih modelov v ustrezni izvedbi.

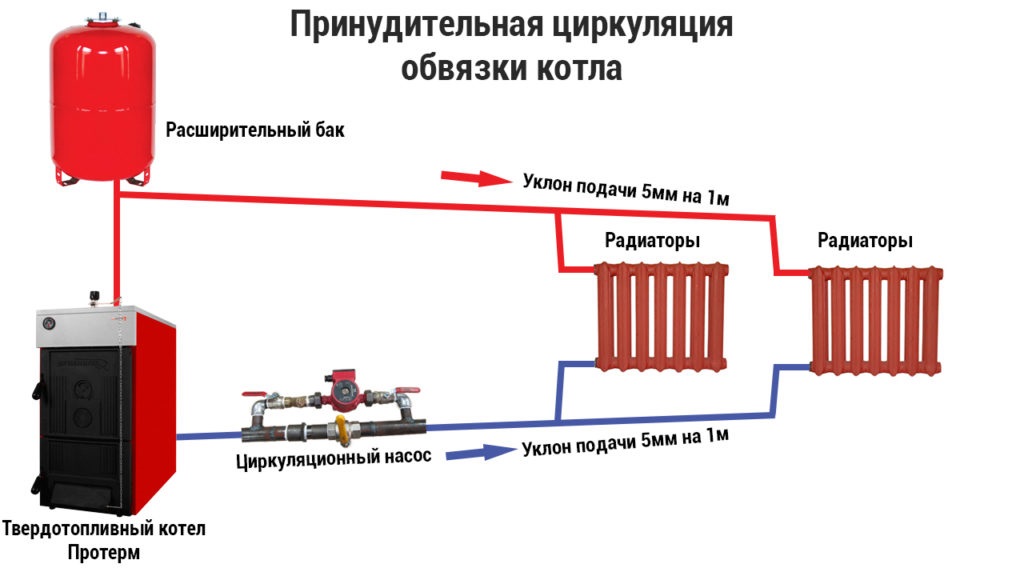

Cevovodi s prisilnim kroženjem

Ta možnost za ureditev cevovoda se bistveno ne razlikuje od zaprtega sistema z naravno cirkulacijo hladilne tekočine. Toda v njem se pojavi en dodaten element - električna črpalka. Praviloma se namesti v povratno vejo cevovoda takoj za membranskim rezervoarjem (pred vstopno armaturo izmenjevalnika toplote).

Delovanje črpalne opreme spremlja vgradnja temperaturnega senzorja v ogrevalni krog, nameščen v povratni veji.

Prisotnost električne črpalke v sistemu omogoča fleksibilen nadzor njegovega delovanja, saj je na radiatorje mogoče namestiti zaporne in regulacijske ventile. Zahvaljujoč temu hladilno sredstvo, ki kroži pod pritiskom, zlahka premaga najbolj oddaljene in ozke odseke polipropilenskega cevovoda.

Uporaba obtočne črpalke spremeni kotel v sistem, odvisen od električne energije. Hkrati se poveča tudi strošek ogrevanja, saj se strošku za plačilo električne energije prišteje strošek vzdrževanja električnega kotla.

Kolektorski sistem

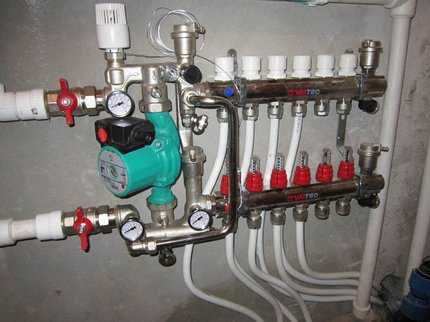

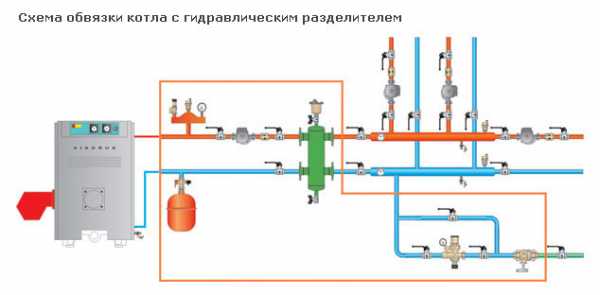

Cevovod razdelilnika kotla na trda goriva vključuje približno enake elemente kot običajne enote.Edina izjema je, da ima novo komponento, imenovano razdelilnik. Vodovodarji ga imenujejo glavnik, kar je razloženo s podobnostjo tega vozla z ženskim glavnikom. Izdelan je v obliki podaljšane debele cevi, iz katere se odvaja več tankih cevi - ena od njih je dovod, ostale pa so odvodne. Topla voda se dovaja skozi prvo, ki se, ko teče skozi cevni sistem, enakomerno porazdeli med potrošnike. Na izstopni veji zbiralnika bakra se vsi ti tokovi ponovno združijo in pošljejo v "povratek".
