Kako pravilno obesiti radiator ogrevanja na nosilec

Za kakovostno delovanje radiatorja morate izbrati prave nosilce. Obstaja veliko pritrdilnih elementov. Vsi se razlikujejo po vrsti zasnove, načinu namestitve in funkcionalnosti. Nekateri so narejeni posebej za določen dizajn.

Vrste namestitve baterije

Konstrukcije za pritrditev grelnih odsekov so običajno razdeljene na dve vrsti. Vsak od njih opravlja svojo funkcijo in se uporablja v posameznih pogojih.

Stenski nosilci za radiatorje ogrevanja veljajo za precej zanesljive, pod pogojem, da je pregrada normalne trdnosti. Seznam takšnih pritrdilnih elementov vključuje:

• Sidrni nosilci. Na voljo so dolgi in kratki, odvisno od velikosti in teže grelnika, ki ga morate namestiti.

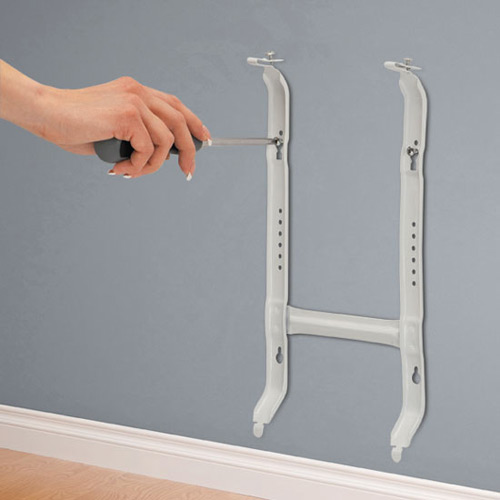

• Posebni elementi z možnostjo nastavitve višine baterije. Zasnova vključuje posebno ploščo in gibljivi mehanizem.
• Protihrupna držala. Zasnova je standardnega videza in ima gumirane dele. Z njihovo pomočjo se absorbira hrup in vibracije, ki izvirajo iz radiatorjev in sten.
• Kotni pritrdilni elementi. To so majhne kovinske konstrukcije, namenjene montaži majhnih baterij z nizkim indeksom mase.

Talni nosilci za ogrevanje radiatorji se uporabljajo v posameznih primerih. Na primer, če baterije ni mogoče pritrditi na steno zaradi strukturnih značilnosti prostora. Med temi podrobnostmi so:

• Stojala s podplati. Namenjeni so težkim radiatorjem in se z dolgimi mozniki privijačijo neposredno na tla.
• Dodatni talni nosilci, ki se uporabljajo v primeru, da stenski nosilci ne zadoščajo za držanje baterije.
• Stojala z in brez regulatorja. Njihova zasnova zagotavlja kavlje, ki so pritrjeni ne samo na tla, ampak tudi na steno.

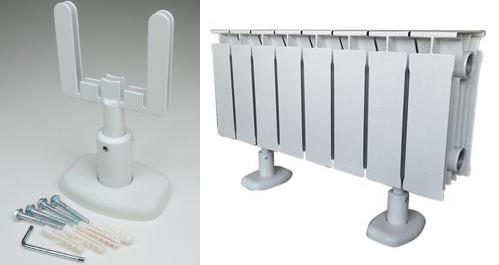

• Podrobnosti v obliki navadnega stojala s širokim podplatom. Niso pritrjeni na tla. Uporablja se za majhne grelnike.

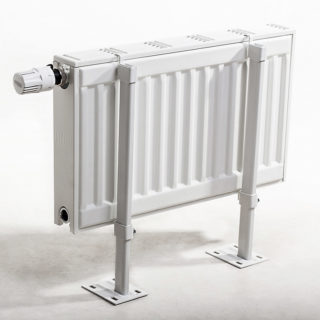

• Nosilci za stojala. Priročen, stabilen talni nosilec. To se pogosto uporablja, če je treba radiator namestiti stran od predelne stene.

Talne konstrukcije se uporabljajo tudi, če ima prostor panoramska okna ali so stene iz mavčnih plošč. Takšni elementi niso sposobni prenesti radiatorjev.

Označevanje mesta namestitve

Preden kupite nosilec za radiatorje, se morate odločiti o metodi, ki bo uporabljena za pritrditev. Po tem začnejo označevati ob upoštevanju zahtev iz SNiP.

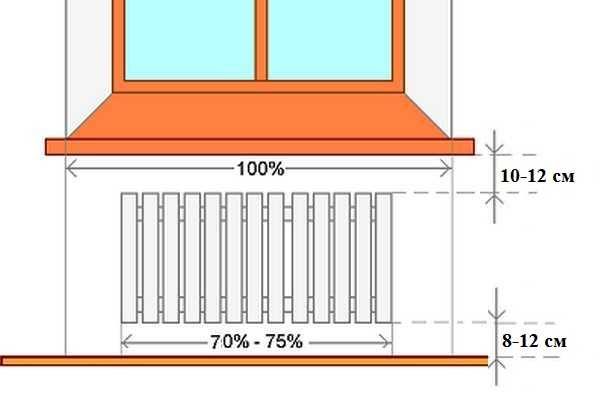

• Pri nameščanju stenskega radiatorja je vredno upoštevati, da mora biti središče nameščeno na sredini okenske police. Dovoljena napaka ni večja od 20 mm.
• Priporočljivo je kupiti radiatorje, katerih dimenzije bodo ustrezale 75% dolžine okenske police.

• Razdalja od talne obloge do dna baterije mora biti najmanj 60 mm.To je pomembno upoštevati pri označevanju pred namestitvijo nosilca.
• Med steno in radiatorjem mora biti reža. Predvidena razdalja 30-50 mm.
• Reža od okenske police do radiatorja mora biti najmanj 50 mm.
• Število pritrdilnih elementov je treba izbrati glede na število odsekov. Na primer, za 8 kosov je dovolj, da postavite dva nosilca na vrh in enega na dno. Vrsta pritrditve je lahko katera koli.

Pri nameščanju baterije talnega radiatorja se oznake naredijo na končni ali grobi površini. Za namestitev baterije v šest odsekov boste potrebovali dva nosilca. Večje kot je število odsekov, več je pritrdilnih elementov.

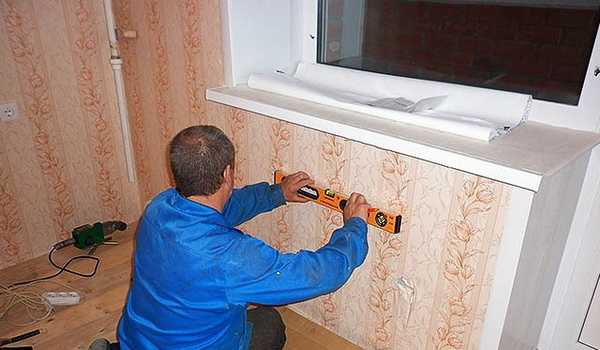

Po upoštevanju vseh standardov umestitve začnejo risati pomožne črte.

1. Ko izberete sredino okna, narišite navpično črto od okenske police do tal.
2. Če obstaja spodnja napeljava, naredite vodoravno črto; vzdolž nje bo potekal zgornji rob baterije.
3. Če obstaja dodatno stransko ožičenje, naredite še eno vodoravno črto, ki bo postala meja spodnjega dela radiatorja.

Z uporabo teh linij kot vodila so nameščeni nosilci. Razdalja med dnom in vrhom mora biti najmanj 300 mm. Razdalja od stene do sedeža je 80 mm. Posledično naj nameščena baterija na držalu zavzame največ 130 mm prostora od roba okenske police.

Vsako stensko radiatorsko baterijo lahko namestite na talne nosilce. V tem primeru mora biti višina od tal do sredine ogrevalne opreme 140-190 mm.

Kako obesiti radiator na nosilec

Načini pritrditve radiatorjev se razlikujejo glede na izbrano vrsto baterije. Vsaka možnost ima svoja navodila po korakih.

pogosto litoželezni radiatorji nameščen pod oknom. Tako je mogoče doseči pravilno kroženje zraka po prostoru.

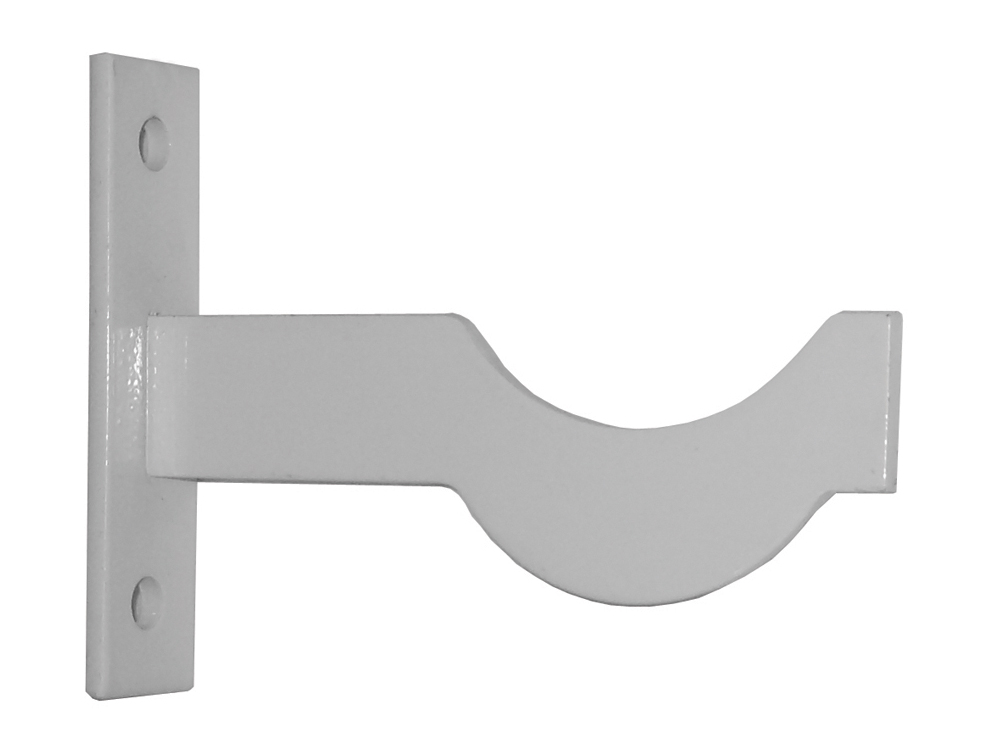

1. Najprej se določijo točke namestitve pritrdilnih elementov. Nosilec za radiator iz litega železa mora biti nameščen točno na mestu, kjer so deli radiatorja iz litega železa povezani med seboj.
2. Nosilec za litoželezne baterije pritrdite 2-3 mm nad sredino odseka dovodne cevi ogrevanja v baterijo. Vsi pritrdilni elementi so nameščeni na enak način.
3. Spodnja držala so nameščena po isti tehnologiji.

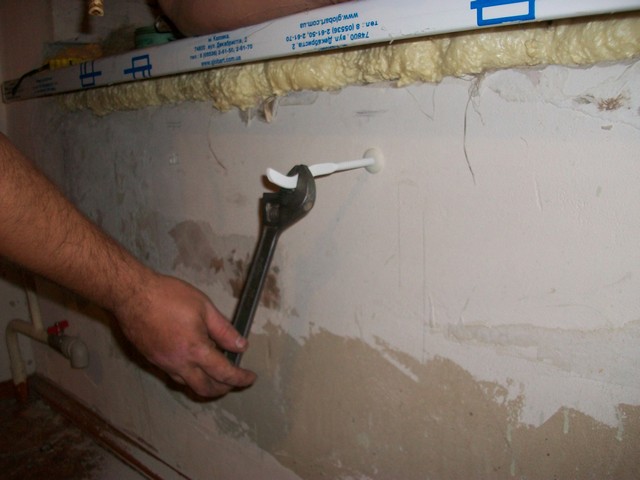

4. Da bi imeli nosilci tesno oprijem na steno, je treba najprej izvrtati luknjo potrebne dolžine s premerom 1-1,5 mm manj kot premer navoja pritrdilnega elementa.
5. V pripravljene luknje se vstavijo mozniki, v katere se nato privijejo navojni nosilci.
6. Ko se prepričate o zanesljivosti nameščenih elementov, obesite radiator iz litega železa. Ko je varno nameščen v utorih, lahko začnete spajkati ogrevalne komunikacije.

Jeklene baterije nameščen na stenske in talne nosilce. To delo se izvaja v fazah.

1. Luknje so pripravljene in vanje so priviti samorezni vijaki. Razmak med pokrovom in steno mora biti 3-5 mm.
2. Nato so nosilci obešeni na steno, nato pa se vijaki privijejo, dokler se ne ustavijo.
3. Radiator je obešen na stenske pritrdilne elemente.
4. Talna objemka je nameščena in prilagojena akumulatorju.

Po namestitvi baterije spajkajte cevi in ​​dodatne radiatorske elemente - termostate, regulatorje.

V zasebnih domovih so jekleni radiatorji običajno nameščeni na dolgih kovinskih nosilcih. Namenjene so tako spodnji kot zgornji fiksaciji. Namestitev na steno s pomočjo samoreznih vijakov.

U aluminijaste baterije Neposredno na ohišju je poseben nosilec. Oklepaji so pogosto vključeni. Če želite radiator obesiti na steno, morate:

1. Izmerite sredino okna in jo povežite z aksialnim delom grelne naprave.
2. Postavite meje s preprostim svinčnikom na steno v skladu z dimenzijami strukture.
3. Odmaknite se za dva odseka od robov baterije, označite vzeto razdaljo in jo prenesite na steno od narisane meje radiatorja.
4. Na navedenih mestih izvrtajte luknje in vanje pritrdite nosilce.
5. Po tem se baterije obesijo in priključijo na splošni ogrevalni sistem.

Pred namestitvijo bimetalni radiator Na steno obvezno namestite nosilce, ki bodo podpirali težo ogrevalne strukture. Tukaj je pomembno upoštevati naslednja pravila.

1. Razdalja od radiatorja do stene mora biti najmanj 50 mm.
2. Konstrukcija je obešena z rahlim nagibom naprej, zato so pritrdilni elementi nameščeni na podoben način.
3. Čepi morajo biti nameščeni točno na isti ravni kot sistemske cevi.

Naklon je narejen tako, da prepreči prezračevanje bimetalnih radiatorjev. V tem primeru ostane princip namestitve enak kot pri drugih baterijah.

Koliko oklepajev je potrebnih?

Število pritrdilnih elementov se izračuna ob upoštevanju števila odsekov radiatorja.Baterije so običajno sestavljene iz šestih delov, zato boste potrebovali dva nosilca na vsaki strani (spodaj in zgoraj).

Pri izbiri nosilca ne pozabite upoštevati teže radiatorja. Po obešanju se ne sme upogniti ali bingljati v pripravljeni luknji. Če stene ne omogočajo zanesljive pritrditve grelnikov, je bolje uporabiti možnost montaže na tla.
