Načelo delovanja dvokrožnih plinskih ogrevalnih kotlov

Za avtonomno oskrbo s toploto se uporablja dvokrožni plinski kotel. Primerno je, ker lahko hkrati servisira dve komunalni omrežji - ogrevanje in oskrbo s toplo vodo. Pri uporabi takšne naprave ni potrebe po nakupu grelnika vode. Primerno je uporabljati grelnik vode poleti, ko ogrevanje prostora ni potrebno. To je mogoče zaradi poletnega načina, v katerem se vsa toplota porabi za vodo. Pred nakupom kotla se morate seznaniti z njegovo zgradbo, principom delovanja in načini delovanja.

Oblikovanje naprave

Dvokrožni kotel je naprava, ki ogreva prostor in vodo. Da bi razumeli, kako grelna naprava deluje, morate razumeti, iz česa je sestavljena. Zasnova kotla vsebuje komponente, ki so odgovorne za ogrevanje hladilne tekočine in preklop na tokokrog za oskrbo s toplo vodo. Z zagotavljanjem stabilnega delovanja vseh delov bo zagotovljeno nemoteno delovanje naprave.

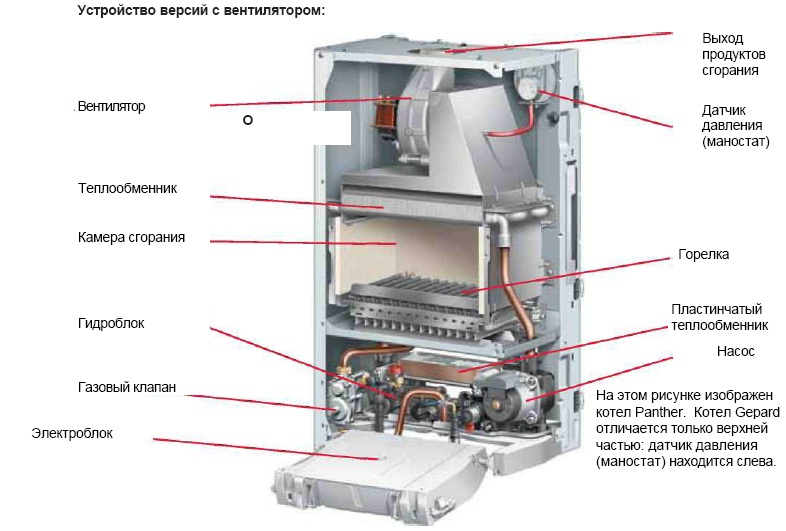

Shema vezja naprave, ne glede na vrsto, vsebuje naslednje podrobnosti:

• Gorilnik. Vgrajen je v zgorevalno komoro. Je glavni delovni del ogrevalne strukture.Glavna naloga je segrevanje hladilne tekočine in ustvarjanje toplote za delovanje ogrevalnega kroga vode. Za vzdrževanje natančnih temperatur je opremljen z elektronskim sistemom modulacije plamena.
• Zgorevalna komora. Lahko je odprta ali zaprta. Je ohišje za gorilnik. Zaprta komora ima ventilator, ki pospešuje zrak in odstranjuje produkte zgorevanja. Pri delu povzroča malo hrupa.
• Krožna črpalka. Zagotavlja kroženje hladilne tekočine skozi ogrevalni sistem in krog grelnika vode. Deluje tiho.
• Trosmerni ventil. Odgovoren za preklop ogrevalnega kroga na oskrbo z vodo in obratno. Neposredno je odvisno od vodovodne pipe.
• Glavni izmenjevalnik toplote. V tem delu se segreva hladilna tekočina. Nameščen nad gorilnikom v skladišču.
• Sekundarni izmenjevalnik toplote. Odgovoren za pripravo tople vode.
• Sistem avtomatizacije naprave. Senzorji, nameščeni v grelniku, spremljajo parametre opreme, so odgovorni za varnost, aktivirajo različne komponente, zaznavajo in odpravljajo napake ter opravljajo številne druge uporabne funkcije.

Voda se dovaja skozi posebno cev na dnu ohišja. Prav tako se odvaja skozi cev, ki je povezana s pipo. Pomembno je upoštevati, da se med delovanjem toplotni izmenjevalnik in voda ne mešata.

Nekatere naprave imajo dvojni izmenjevalnik toplote. Načelo njegovega delovanja ostaja enako, čeprav je zasnova nekoliko drugačna.

Princip delovanja

Vsaka podrobnost v oblikovanju opravlja svojo funkcijo. Načelo delovanja bo obravnavano v dveh načinih - ogrevanje in priprava tople vode. Ločena skupina je dodeljena poletnemu načinu, ko ogrevanje hiše ni potrebno.

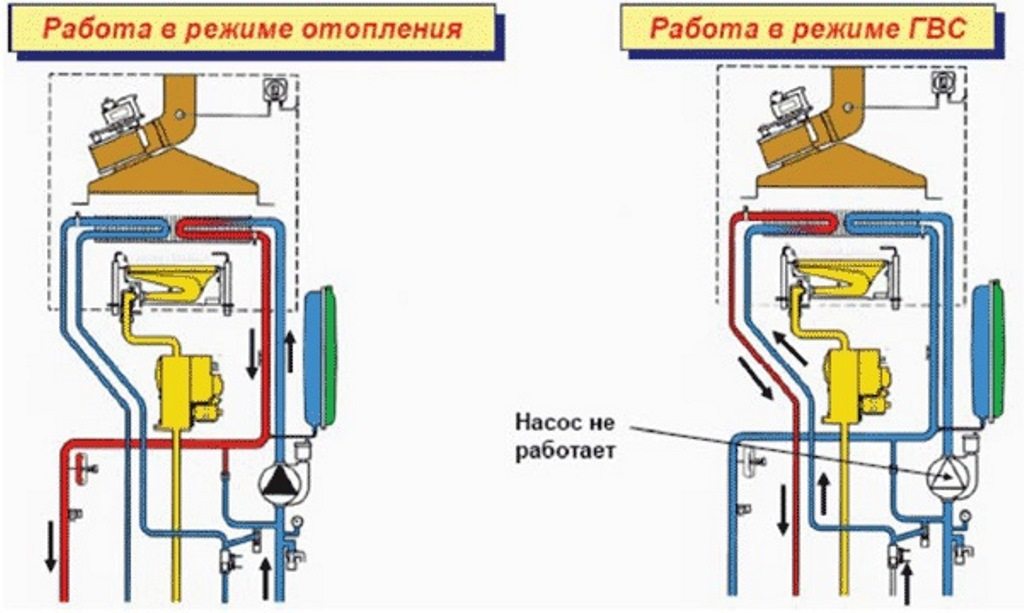

Delovanje v načinu ogrevanja

V tem načinu kotel deluje kot grelec. Hkratno delovanje ogrevanja prostora in vode ni mogoče.

Kotel kot kurilna naprava deluje po enakem principu kot klasični pretočni grelec. Najprej se naprava vklopi in segreje na navedeno temperaturo. Ko je meja dosežena, se dovod plina ustavi. Če je kotel opremljen s temperaturnim senzorjem, bo avtomatizacija upoštevala te odčitke.

Na delovanje gorilnika vpliva tudi avtomatika, ki meri zunanjo temperaturo zraka. Senzorji omogočajo uporabo kotla samo v hladnem vremenu. To znatno prihrani energijo.

Delujoč plinski gorilnik proizvaja toploto. Ogreva hladilno tekočino, ki nato kroži skozi ogrevalni sistem in ogreva prostor. Med delovanjem nastajajo produkti izgorevanja, ki se odstranijo na dva načina - z ventilatorjem ali neodvisno. Ogrevanje vode je izklopljeno. Za to je odgovoren tripotni ventil.

Delovanje v načinu ogrevanja vode

Krog oskrbe z vodo se aktivira, ko uporabnik odpre vodno pipo. Ko se vključi pretok vode, se aktivira trismerno stikalo in vklopi ogrevalni sistem. Istočasno se prižge plinski gorilnik, po katerem iz pipe začne teči topla voda. Ko se kotel preklopi na način oskrbe s toplo vodo, se ogrevalni krog izklopi.

Po zaprtju pipe se tropotni ventil vrne v prvotno stanje in sekundarni izmenjevalnik toplote se prekine. Vsa energija je usmerjena v ogrevalni sistem.

Ogrevanje prostora je potrebno le v hladni sezoni, za razliko od ogrevanja vode, ki je potrebno stalno. V tem primeru se kotel preklopi na poletni način.Aktivira se s pritiskom ustreznega gumba na ohišju naprave. Tropotni ventil prekine ogrevalni vod in hladilna tekočina kroži skozi zaprt krog znotraj kotla.

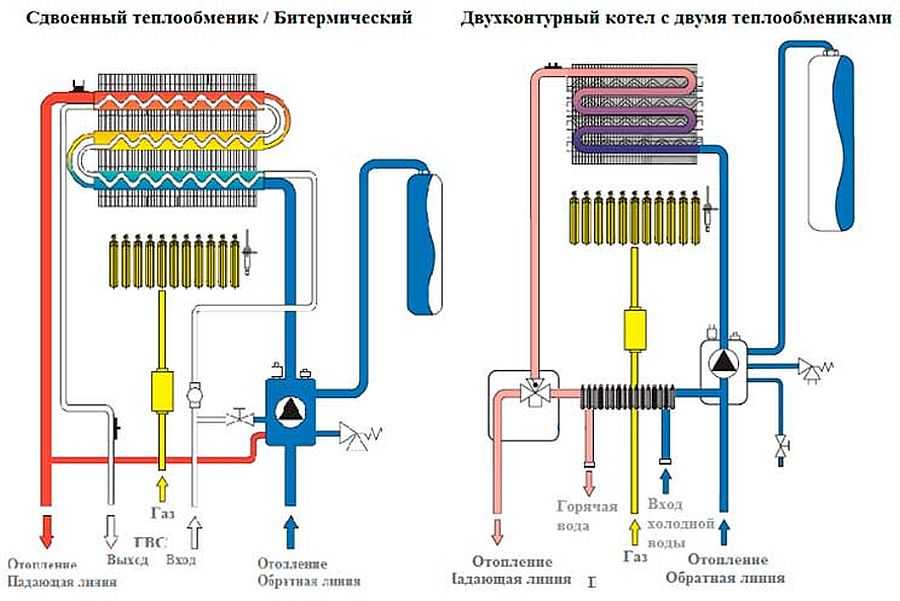

Kotel z bithermičnim izmenjevalnikom toplote

Naprave z bitermalnimi toplotnimi izmenjevalniki delujejo po principu "cev v cevi". To pomeni, da je ena velika cev po dolžini razdeljena na več delov, ki so ograjeni s kovinskimi tesnili. Plovila ne komunicirajo.

Hladilno sredstvo, ki vstopa v ogrevalni sistem, kroži skozi zunanji del cevi. Po odprtju pipe se v notranjosti pojavi voda. Ko uporabnik odpre pipo v umivalniku, se ogrevalni krog sklene in vsa energija se porabi za ogrevanje vode. Obtočna črpalka je trenutno neaktivna.

Ko se oskrba s toplo vodo ustavi, se črpalka aktivira in hladilno sredstvo vstopi v ogrevalni krog. Modeli z bithermičnim izmenjevalnikom toplote zahtevajo manj senzorjev in avtomatizacije. Posledično so stroški takšnih izdelkov višji, učinkovitost v načinu ogrevanja vode pa je večja in doseže 93,4%.

Slabosti vključujejo tveganje zamašitve cevi. Pojavi se v primeru puščanja in slabega tesnjenja cevi. V tem primeru je precej težko očistiti toplotni izmenjevalnik; morda bo potrebna pomoč strokovnjaka.

Izbira izmenjevalnika toplote

Pri nakupu dvokrožnega plinskega kotla je pomembno, da se vnaprej odločite, kakšen toplotni izmenjevalnik potrebujete. Glavna merila, po katerih lahko naredite pravo izbiro:

• Ali je treba hitro segreti vodo? Če je odgovor pritrdilen, bi morali dati prednost modelom z bitermalnim izmenjevalnikom toplote. Tekočina se bo segrevala neposredno iz gorilnika, zato bo potrebna manjša količina plina in elektrike. V tem primeru se bo temperatura bolj natančno vzdrževala.
• Naprave z ločenimi izmenjevalniki toplote se praktično ne zamašijo. Okvarjene cevi je mogoče zamenjati. Če se bitermična naprava pokvari, obe vezji ne bosta delovali. Takšen izmenjevalnik toplote je težje očistiti.
• Pretok naprav z ločenim izmenjevalnikom toplote je višji, saj cev ni razdeljena na odseke. Naprava, zasnovana na dvojni način, omogoča prehajanje manjše količine hladilne tekočine.
• Upoštevati je treba podnebne razmere. Pri delovanju v poletnem načinu je bolj donosno kupiti bitermalni izmenjevalnik toplote.
• Stroški bitermalnega izmenjevalnika toplote so višji od stroškov ločenega.

Bitermični izmenjevalnik toplote je težje upravljati, vendar ima manjše dimenzije.

Prednosti in slabosti

Pozitivne lastnosti plinskega kotla z dvojnim krogom vključujejo:

• Ekonomična poraba goriva. Avtomatizacija naredi uporabo takšnih modelov še bolj donosno, saj po potrebi odklopi in poveže. Delo poleti prihrani tudi gorivo in denar.

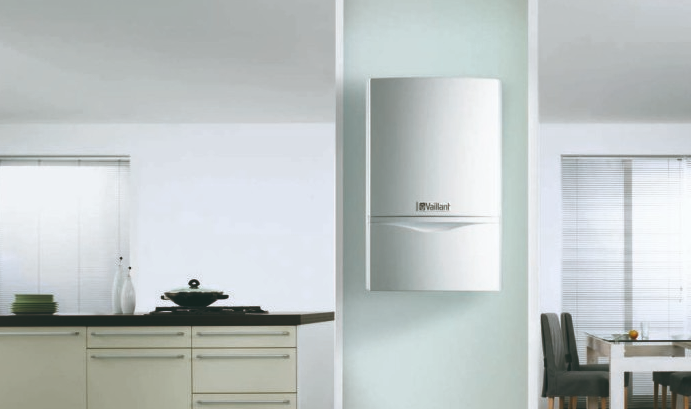

• Kompaktnost. Konturni kotel lahko postavite v majhen pomožni prostor ali v majhno kuhinjo. Talni modeli so nekoliko večji od stenskih.
• Vsestranskost. Ni potrebe po nakupu dodatnih delov ali kotla.
• Kombinacija bojlerja, kurilne naprave in obtočne črpalke v enem ohišju.

Pomanjkljivosti vključujejo nezmožnost hkratnega ogrevanja vode in ogrevanja ter omejitev moči stenskih naprav. Toplotni izmenjevalnik je občutljiv tudi na kakovost vode. Načelo delovanja kotla z dvojnim krogom je bolj zapleteno kot kotel z enim krogom, vendar je glede stroškov bolj donosno kupiti prvega.

Obstaja več točk, na katere morate biti pozorni pri izbiri plinskega kotla z dvojnim krogom: princip delovanja, vezje, moč, vrsta toplotnega izmenjevalnika, proizvajalec. Prednost je treba dati modelom znanih podjetij.

Številne znane blagovne znamke se ukvarjajo s proizvodnjo naprav za ogrevanje vode in ogrevanja, vključno z Bosch, Ariston, Visman, Navien. Vodilna mesta v ocenah zasedajo Buderus Logamax U072-24K, Lemax PRIME-V32, Navien DELUXE kotel 24K. Vse izdelke odlikuje visoka kakovost izdelave, dobre zmogljivosti in garancija.
