Kako samostojno priključiti grelni radiator s spodnjim priključkom

Vsak ogrevalni sistem zahteva pravilno izbiro povezovalnega diagrama. To bo pomagalo organizirati učinkovitejšo oskrbo s hladilno tekočino z minimalnimi izgubami moči. Za tiste, ki želijo ohraniti estetski videz prostora, ne da bi pri tem motili harmonijo njegove notranjosti, in olajšati namestitev, je priporočljivo izbrati grelni radiator s spodnjim dovodom, ki je skoraj vedno opremljen z vgrajenim termostatom. Baterije te vrste so panelne in jeklene z 1-3 grelnimi ploščami.

V katerih ogrevalnih sistemih se uporablja?

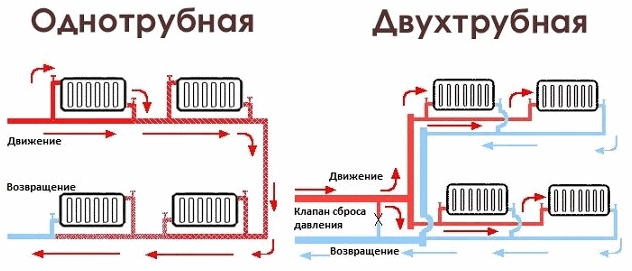

Enocevni in dvocevni ogrevalni sistemi

Spodnji priključek radiatorjev se uporablja za naslednje ogrevalne sisteme:

  • Enocevni vodi. V tem primeru je organizirano obvodno ožičenje, ki pomaga preprečiti neenakomerno segrevanje radiatorske verige, kjer se bližnji segrejejo do maksimuma, naslednji pa ne prejmejo potrebne oskrbe s toploto.
  • Dvocevni vodi. Za to možnost se uporablja napeljava "daljnogleda" z uporabo zapornih ali regulacijskih ventilov.Radiatorji se segrevajo enakomerno, zato temperaturna kompenzacija ni potrebna.
  • Kombinirani vozel. Opremljen z notranjim obvodnim kanalom in vgrajen v eno- in dvocevne sisteme.

Na vsakem radiatorju je treba namestiti zračnik. Pri izbiri spodnjega priključka je treba upoštevati dejstvo, da se toplotne izgube povečajo v povprečju za 15 %.

Prednosti in slabosti

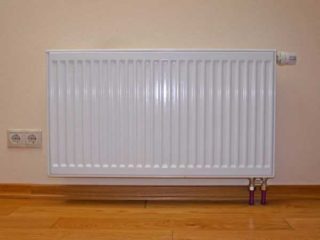

Radiatorji s spodnjim ogrevanjem se harmonično ujemajo s katero koli notranjostjo

Ogrevalni radiatorji s spodnjim priključkom imajo naslednje prednosti:

  • prihranek pri materialu, za priključitev radiatorja sta potrebna le dva kratka kabla;
  • estetika in harmonična kombinacija s katero koli notranjostjo, cevovod, ki prihaja iz stene, je skoraj neviden, dizajn pa ne moti čiščenja tal;
  • enakomerna porazdelitev hladilne tekočine po celotni bateriji zaradi uporabe navpičnega obvoda in zmožnosti nadzora intenzivnosti pretoka vode zaradi zapornih in regulacijskih ventilov;
  • enostavnost izvedbe katere koli oblikovalske rešitve;
  • zagotavljanje neoviranega dostopa do krmilnih elementov in puš;
  • hitro segrevanje dna.
Če pride do okvare v ceveh, bo treba razstaviti tla

Poleg prednosti imajo radiatorji s spodnjim priključkom nekaj pomanjkljivosti:

  • ni primeren za gravitacijsko ogrevanje;
  • treba je namestiti prezračevalni ventil;
  • za neprekinjeno kroženje tekočine je potrebna črpalka za povečanje tlaka;
  • neenakomerno segrevanje delov registrov;
  • Za odpravo napak v ceveh bo treba razstaviti tla in poškodovati celovitost zaključka;
  • odvisnost od razpoložljivosti oskrbe z energijo.

Preden izberete spodnji priključek za radiatorje, ocenite prednosti in slabosti in šele nato nadaljujte z namestitvijo.

Kateri radiatorji se uporabljajo

Prednosti jeklenih panelnih radiatorjev vključujejo majhno težo in privlačne zunanje lastnosti

Za nižjo povezavo obstajajo nekatere zahteve, ki jih morajo izpolnjevati radiatorji, saj se v tem primeru hladilno sredstvo porazdeli po neprekinjenem območju in običajne sekcijske strukture tukaj ne bodo delovale.

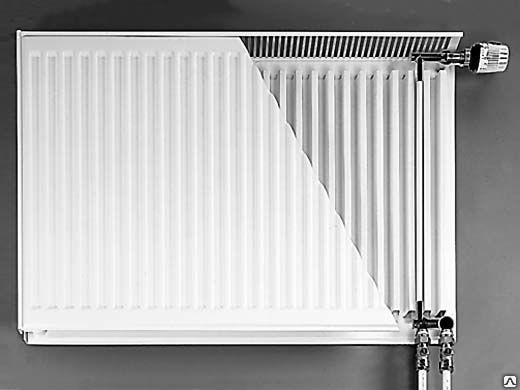

Panel

Izdelano iz aluminijevih zlitin. Posebna rebra v obliki črke U povečajo površino ogrevanja in prenos toplote. Sprednja stran je izdelana v obliki trdne plošče. Glavne prednosti takšne baterije so: majhna teža, privlačne zunanje lastnosti, prihranek energije, nizka cena, široka paleta modelov, vzdržljivost.

Za socialne ustanove: bolnišnice, šole, vrtci se izdelujejo posebne možnosti z bolj gladko površino, ki olajšajo redno vzdrževanje.

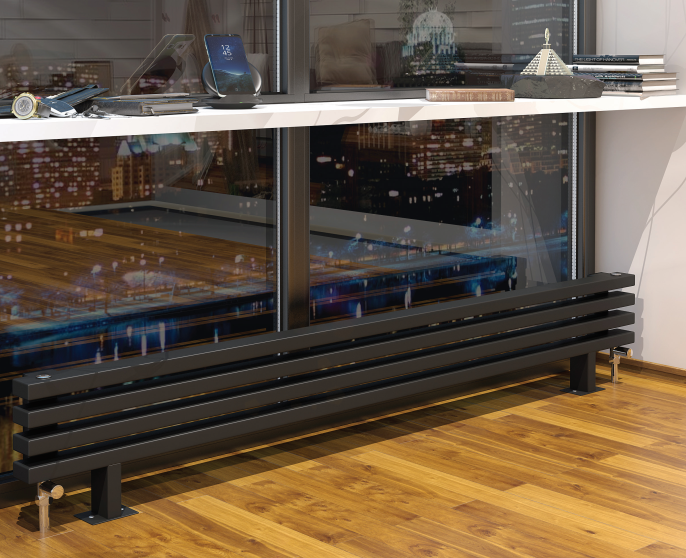

Izdelan iz profiliranega jekla

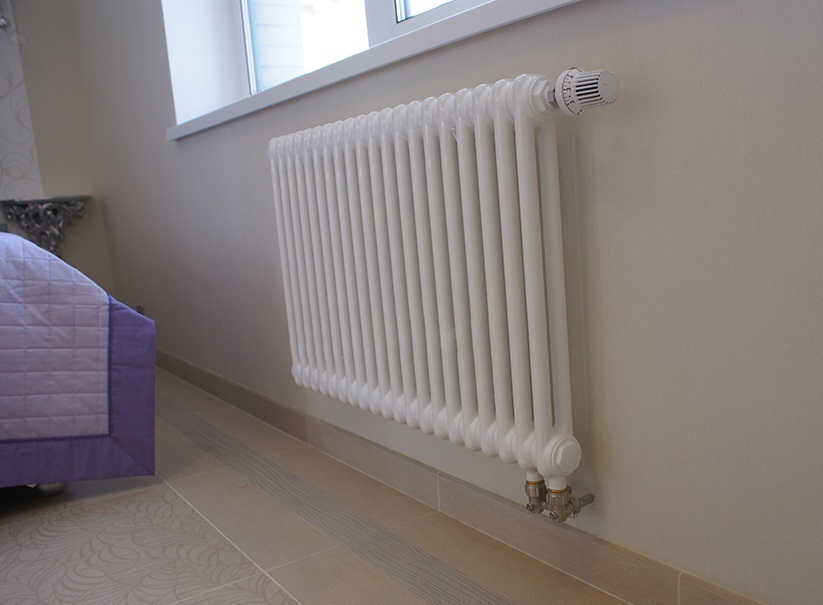

Cevni radiator iz jeklene profilne cevi

Enostavne zasnove, pravokotne plošče so lahko različnih velikosti. Baterija je sestavljena iz več plošč, povezanih z varjenjem, znotraj katerih so navpični podolgovati kanali, namenjeni kroženju vroče tekočine. Za povečanje prenosa toplote se uporabljajo jeklena rebra v obliki črke U.

Takšna baterija ima številne prednosti: dolgo življenjsko dobo, več kot 25 let, združljivost z večino vrst kotlov, ni strogih omejitev pri izbiri hladilne tekočine, estetika, enostavnost namestitve.

Ker so radiatorji iz profiliranega jekla nagnjeni k hitri kontaminaciji, je pri montaži priporočljivo vzporedno namestiti filtre za umazanijo.

Pri nakupu konstrukcije je pomembno, da resno vzamemo kvaliteto prevleke, ki naj izbrani primerek dobro ščiti pred korozijo in ohrani svoje prvotne lastnosti skozi več let delovanja pod intenzivnimi termičnimi vplivi, kjer doseže največja temperatura 130°C.

Potrošni material za spodnji eyeliner

Namestitev baterij s spodnjimi priključki je razmeroma enostavna, če najprej poskrbite za potrebne armature in druge potrošne materiale:

  • opremljanje;
  • komplet adapterjev;
  • sredstva za pakiranje;
  • tulci za spajkanje;

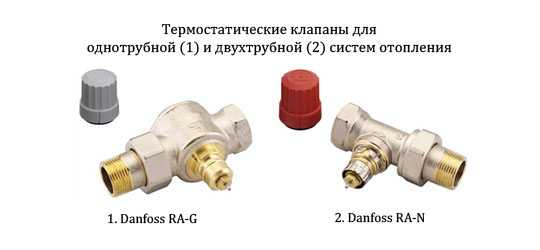

  • termostatski in regulacijski ventili;
  • navojni "ameriški";

    Žerjav Mayevsky za izpust zraka
  • zaporni ventili so nameščeni na vstopu in izstopu; kroglični ventili vam omogočajo, da zaprete pretok hladilne tekočine v radiator in uravnavate intenzivnost pretoka tekočine;
  • čep, namenjen četrtemu vhodu v baterijo, je pobarvan belo in ne pokvari celotnega videza strukture;
  • predivo ali tesnilna pasta;
  • Ventil Mayevsky je zračnik, ki je najpogosteje dobavljen skupaj z adapterji.


Seznam je odvisen od vrste izbranega radiatorja. Uporabljajo se tudi pritrdilni materiali v obliki kavljev, nosilcev in talne instalacije.

Lastnosti namestitve

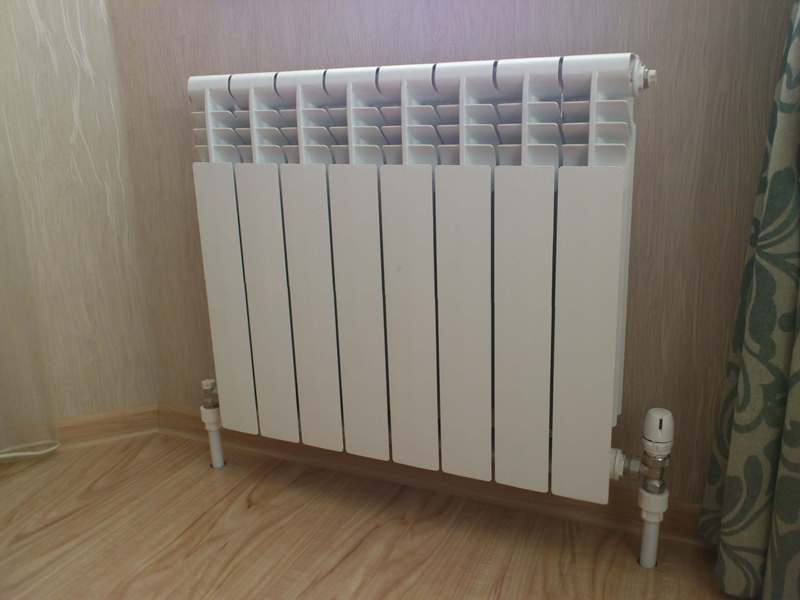

Spodnji priključek radiatorja s stranskim iztokom

Obstajajo trije načini spodnje povezave:

  • uporaba običajnih baterij z luknjami na dnu;
  • uporaba posebnih radiatorjev z značilno zasnovo;
  • prek nabora komponent na dnu izbranega modela.

Namestitev se lahko izvede na različne načine.

S stranskimi izhodi

Cevi so nameščene od spodaj znotraj talne obloge ali nad tlemi. Radiator je nameščen na steno in nanj priključen cevovod. Za lažji postopek demontaže so na vsaki strani nameščeni zaporni ventili.

Z adapterjem

Če cevovoda ni mogoče priključiti na baterijo na obeh straneh, se uporabi adapter, ki se vstavi v luknjo od spodaj, na vrhu pa je nameščena cev s protikorozijskimi lastnostmi.

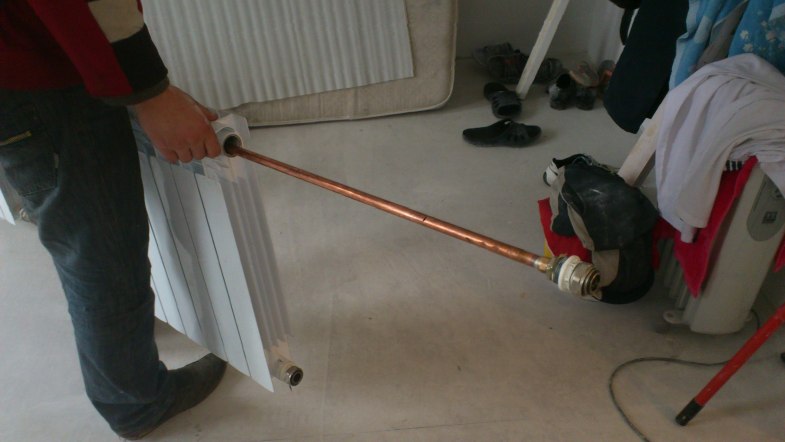

S podaljškom pretoka

Podaljšek pretoka za radiator

Ta vrsta namestitve ni združljiva z gravitacijskimi sistemi. Razširjevalnik pretoka je nameščen v spodnji luknji ogrevalnega izdelka. V tem primeru v zgornjem delu modela ni predvidenih izhodov.

Najbolj optimalna spodnja povezava je namestitev od spodaj, za to se kupi specializiran radiator, ki je že opremljen s termostatom, dvema cevkama z želeno smerjo in možnostjo uvedbe adapterja za smer pretoka.

Za kateri koli način povezave mora biti baterija nameščena 10 cm od tal, okenske police in 5 cm od stene. Odvisno od postavitve je cevovod položen pod tlemi, v steni, med talno oblogo in radiatorjem. Izbrani način vgradnje ne vpliva na učinkovitost ogrevanja.
