Na katere parametre morate biti še posebej pozorni pri izbiri ogrevalnih komponent? Ti vključujejo operativne specifikacije, ki morajo ustrezati projektnim podatkom sistema. Vendar pa je poleg tega potrebna pravilna napeljava ogrevalnega sistema: kotli, cevi, radiatorji, črpalke. Treba ji je posvetiti posebno pozornost.
Namen cevi ogrevalne opreme

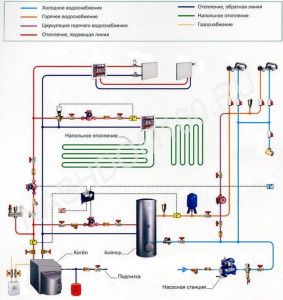

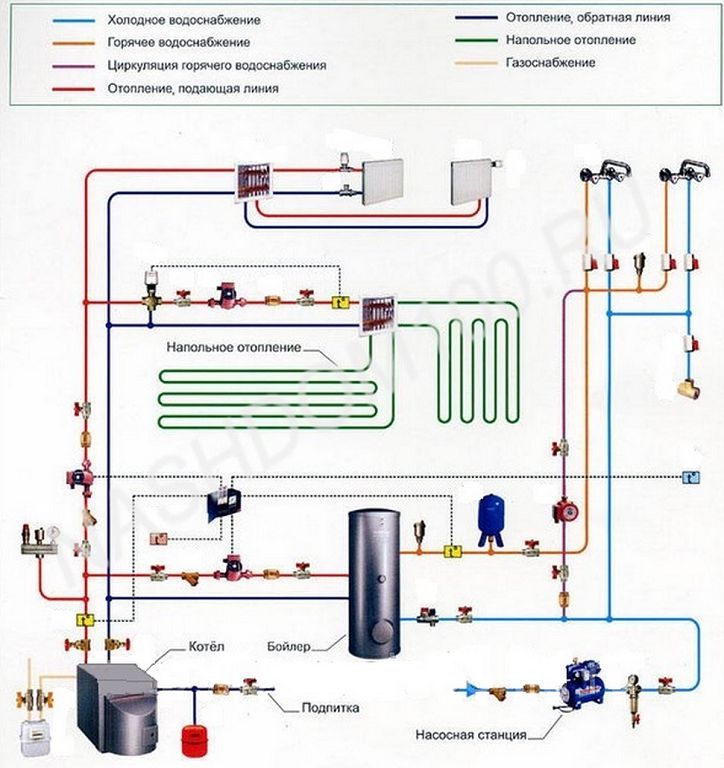

Zakaj potrebujete shemo ožičenja za ogrevalni kotel, radiatorje in cevi? Njegova primarna naloga je zagotoviti pravilno delovanje določenega grelnega elementa. Ker sistemski parametri niso stabilni, je na določenem področju potrebna njihova pravočasna prilagoditev.
Pravilno cevovod ogrevalnega kotla z lastnimi rokami se začne z izbiro njegovih komponent in njihovim prilagajanjem parametrom oskrbe s toploto. Namestijo se lahko v neposredni bližini cevnega objekta ali na daljavo. Pomembno je, da njihovo delo ne vpliva na trenutne lastnosti tega elementa ogrevalnega sistema.
Ne glede na to, ali nameravate priključiti toplotno črpalko, radiator ali kotel, mora biti izpolnjenih nekaj pogojev:
- Določitev optimalnega vezja in njegovih komponent. To je odvisno od namena kurilne naprave in njene zahtevane funkcionalnosti po zagonu ogrevalnega sistema;
- Stopnja vpliva komponent cevovoda na radiator ali kotel, možnost samodejne ali ročne nastavitve njihovega delovanja;
- Zagotavljanje optimalnega delovanja celotnega ogrevalnega sistema - omejevanje pretoka hladilne tekočine v določenem odseku glavnega voda, mešanje z ohlajeno vodo za zmanjšanje trenutnih stroškov energije;
- Varnost pri delu. To je točno tisto, čemur je namenjen cevovod ogrevalnega kotla z dvojnim krogom.
Poleg tega morate upoštevati material izdelave, možnost ustvarjanja zanesljivih pritrdilnih točk in združljivost komponent jermenov med seboj. Posledično naj bi razvita shema zagotovila normalno delovanje celotnega sistema oskrbe s toploto.
Cevovod kotla za talno ogrevanje, radiatorjev ali črpalk je odvisen od temperaturnih pogojev sistema. Vse komponente morajo biti oblikovane tako, da prenašajo največjo možno toploto.

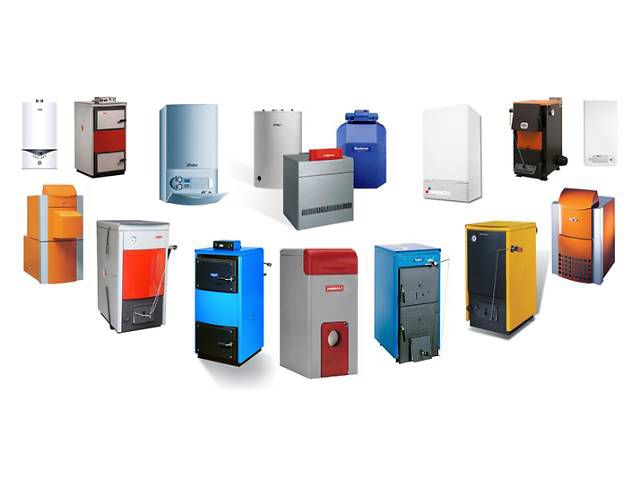

Kotlovska oprema
V skoraj vsakem videoposnetku cevovoda ogrevalnega kotla je posebna pozornost namenjena razporeditvi cevi in splošni organizaciji ogrevanja. Od teh dejavnikov sta odvisna zahtevana funkcionalnost kotla in varnost njegovega delovanja.
Na prvi stopnji se morate odločiti za model kotla, vrsto uporabljenega goriva in zasnovo. Določili bodo, kateri cevovod dizelskega ogrevalnega kotla bo optimalen za določeno shemo. Poleg tega morate upoštevati naslednje parametre oskrbe s toploto:
- Vrsta sistema – enocevni, dvocevni ali razdelilni.Od tega je odvisen način priključitve kotla, pa tudi seznam dodatnih komponent za njegovo delovanje;
- Oprema. Pravilna napeljava električnega ogrevalnega kotla lahko vključuje zaščitni obvod in zaporne ventile. Če naprava ne vključuje obtočne črpalke, ekspanzijske posode in varnostne skupine, je treba te elemente namestiti za ogrevanje vode;
- Material cevovoda. Tako se lahko pravilno cevovod ogrevalnega kotla s polipropilenom razlikuje glede na njegovo zasnovo - trdo gorivo, plin ali dizel. V nekaterih primerih mora biti primarna cev izdelana iz kovine.
V praksi lahko rešitev te težave poenostavite tako, da preberete navodila proizvajalca določenega modela kotla. Zagotavlja popoln seznam materialov in prikazuje shemo ožičenja električnega ogrevalnega kotla ali njegovega analoga na trdo gorivo. Toda poleg tega obstajajo splošna priporočila za dodatno opremo za ogrevanje doma, odvisno od vrste kotla.
Pred nakupom kotla se morate seznaniti ne le z njegovo funkcionalnostjo, ampak tudi z njegovo opremo. Določil bo optimalno cevno shemo za grelno napravo.

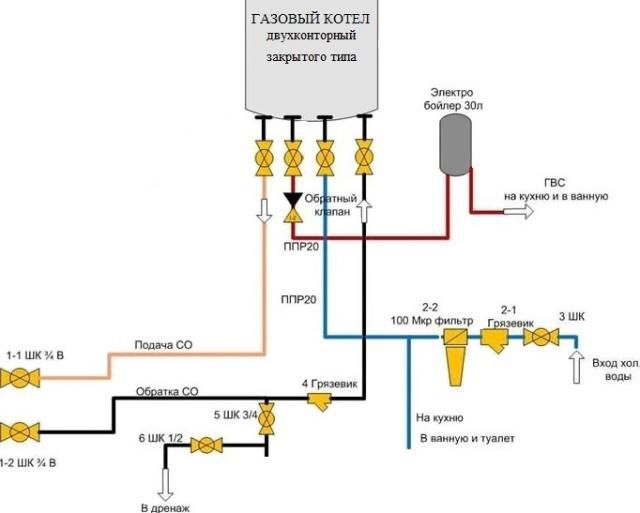

Cevi za plinski kotel
To je najpogosteje uporabljena vrsta ogrevalne opreme za ogrevanje hladilne tekočine. Obstaja veliko modelov, ki se razlikujejo ne samo po videzu, ampak tudi po funkcionalnih lastnostih in opremi.
Za napeljavo dvokrožnega ogrevalnega kotla ga je dejansko treba prilagoditi delovnim pogojem določene sheme oskrbe s toploto. Če oprema naprave že vključuje varnostno skupino, obtočno črpalko, ekspanzijsko posodo, bo potrebna dodatna namestitev naslednjih komponent:
- Zapiralni ventili — nameščen na vse cevi. Najbolje je, da v shemi cevi ogrevalnega kotla uporabite krogelne ventile, saj lahko z njihovo pomočjo hitro zaprete pretok hladilne tekočine;
- Termometri in manometri. Če kotel nima teh merilnih instrumentov, je obvezna vgradnja na dovod in povratek. Če je na voljo, se lahko omejite na cevovod ogrevalnega kotla z lastnimi rokami, tako da na povratno cev namestite termometer in manometer;

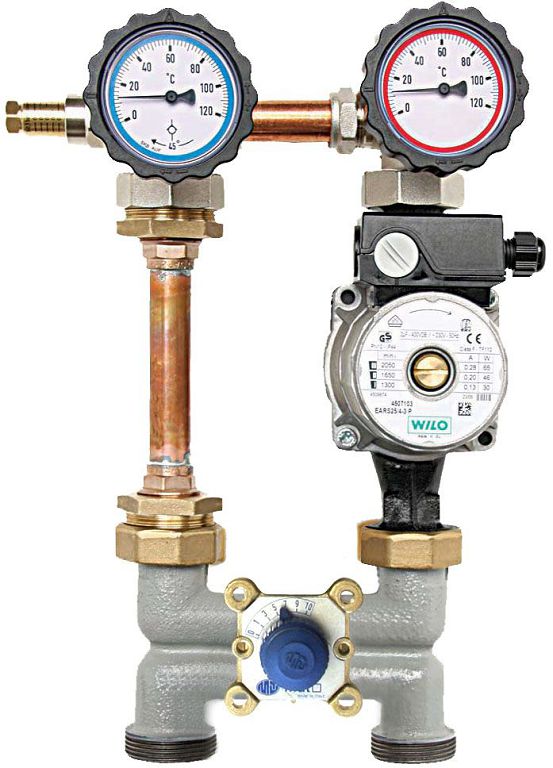

- Mešalna enota. Potreben za optimizacijo pretoka hladilne tekočine. Če je glede na odčitke temperaturnega senzorja stopnja hlajenja povratnega toka hladilne tekočine nizka, jo lahko zmešate z vročo vodo.
Pri cevovodu ogrevalnega kotla s polipropilenom se izogibajte namestitvi adapterskih valovitih cevi. To je predpogoj za namestitev stenskih modelov z dvojnim krogom.
Nekateri viri priporočajo organizacijo majhnega pomožnega kroga za predgretje vode. Po tem naj bi ga dovajali v glavno. Tega ne bi smeli storiti, saj lahko velika temperaturna razlika povzroči toplotni šok, ki bo povzročil okvaro cevi, radiatorjev in celo kotla.
Za boljše delovanje sanitarne vode je priporočljiva vgradnja pomožnega hranilnika. Njegova prostornina je lahko od 50 do 200 litrov.

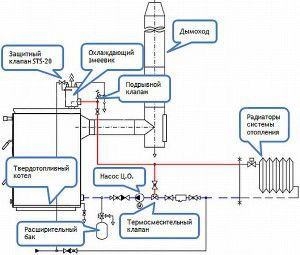

Komponente za kotle na trda goriva in dizel

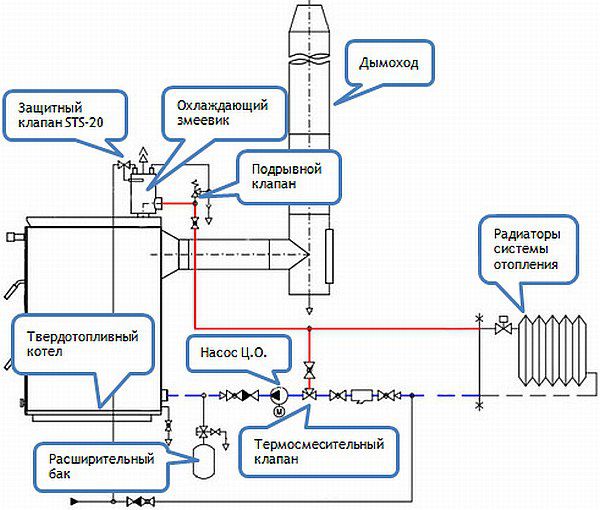

Pri napeljavi dizelskega ogrevalnega kotla ali njegovega analoga na trdo gorivo je treba upoštevati visoko vztrajnost te vrste opreme. Tisti. hitrost spreminjanja temperature je bistveno nižja kot pri plinskih modelih. To še posebej velja za kotle, ki delujejo na trda goriva.
Če analiziramo videoposnetek cevovodov ogrevalnega kotla, lahko sklepamo, da je posebna pozornost namenjena varnostni skupini. To je posledica zgoraj opisanega faktorja prilagajanja intenzivnosti zgorevanja goriva. Zato je treba poleg namestitve elementov, potrebnih za cevovod talnega plinskega ogrevalnega kotla, namestiti naslednje komponente:
- Zračni ventil. Z njegovo pomočjo se sprosti nakopičeni zrak, ki je posledica pregrevanja hladilne tekočine;
- Odtočni ventil. Opremljen je z vsako cevjo kotla za talno ogrevanje. Izvaja enake funkcije kot zračnik, vendar za hladilno tekočino - vodo. Zaradi pregrevanja se razširi, kar vodi do povečanja tlaka. Za stabilizacijo sistema je potrebno močno odstraniti nekaj tekočine, s katero se odtočni ventil uspešno spopada.

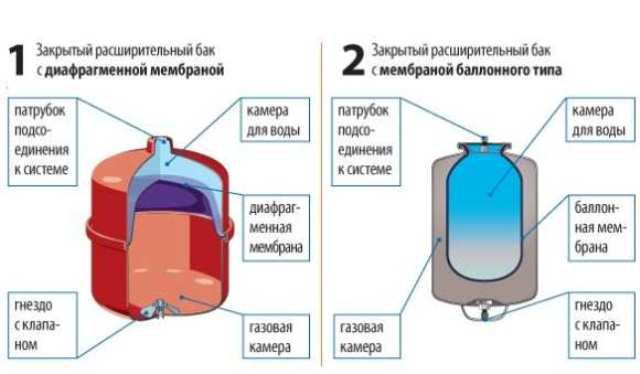

Poleg teh komponent mora biti v cevovodu ogrevalnega kotla prisotna ekspanzijska posoda. Njegova zasnova in lokacija namestitve sta odvisna od vrste sistema - odprtega ali zaprtega.
Pri odprtem ogrevanju se namestitev ekspanzijske posode izvede na najvišji točki pospeševalnega dvižnega voda. Zaprto - pred dovajanjem ohlajene hladilne tekočine v kotel. V slednjem primeru je potrebno pravilno izračunati prostornino rezervoarja in upoštevati pravila za njegovo namestitev.
Pri cevovodu ogrevalnega kotla na trdo gorivo s polipropilenom se najprej namestijo jeklene cevi, nato pa se nanje pritrdijo polimerne cevi. To je potrebno za preprečitev pregrevanja polipropilena.

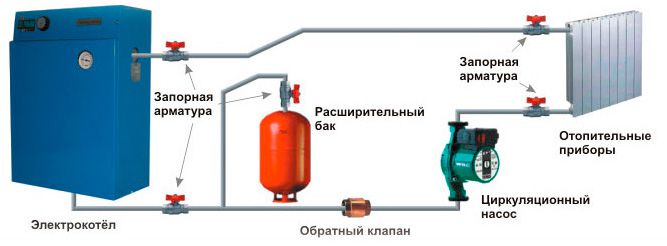

Ožičenje električnih ogrevalnih kotlov
Delovanje električnih kotlov temelji na drugačnem principu kot kotli na trda goriva ali plin.Vpliv na vodo nastane zaradi segrevanja grelnega elementa ali posredno. Ne glede na to morajo vse sheme ožičenja električnega ogrevalnega kotla imeti eno komponento - priključno enoto za napajanje.
Vključuje RCD, napravo za neprekinjeno napajanje in avtomatski regulator moči. Vsa nadaljnja oprema je odvisna od modela kotla in njegove izvedbe. Najlažji način za ožičenje ogrevalnega kotla je, če že ima naprave za avtomatsko krmiljenje delovanja, ekspanzijsko posodo in obtočno črpalko. Vendar se to ne zgodi vedno.
Obstaja posebna kategorija električne opreme za ogrevanje, ki nima teh komponent. Ti vključujejo elektrodne in indukcijske modele. V bistvu so le grelni element brez dodatnih naprav za nadzor delovanja. V tem primeru je treba pravilno napeljavo električnih ogrevalnih kotlov izvesti v skladu z naslednjimi pravili:
- Upošteva se velikost dovodnih cevi. Premer cevi mora ustrezati njihovemu preseku. V nasprotnem primeru se bo pojavil dodaten hidravlični upor;
- Za nadzor nivoja temperature je treba namestiti termometer. Enako velja za merjenje tlaka, ki zahteva manometer;
- V cevovodu dvokrožnega električnega ogrevalnega kotla je predviden dodatni sistem filtracije sanitarne tople vode.
Poleg teh komponent je priporočljivo kupiti stabilizator napetosti. Skoraj vse vrste alternativnih električnih kotlov so občutljive na padce napetosti v omrežju.
Ogrevalno črpalko je treba vključiti v cevovod le, če toplotno raztezanje hladilne tekočine ne more zagotoviti zahtevane stopnje kroženja.
Značilnosti cevnih obtočnih črpalk
Črpalka v ogrevalnem sistemu je potrebna za stabilno kroženje hladilne tekočine, ki ne bi bila odvisna od stopnje širjenja vode. Montira se po shemi na mestu z najnižjo temperaturo vode - pred vstopom za dogrevanje v kotel.
Cevovod obtočne črpalke ogrevalnega sistema je sestavljen iz dveh vzporednih ogrevalnih krogov. To je potrebno za zagotovitev nemotenega pretoka tople vode med izpadom električne energije. Če tega ne storite, bo upor fiksnega rotorja poslabšal že tako nezadovoljivo delovanje naravnega kroženja.
V praksi je treba v cevovod obtočne črpalke ogrevalnega sistema vključiti naslednje komponente:
- Zapiralni ventili. Z njegovo pomočjo je pretok vode v določen odsek glavnega voda blokiran - glavni ali pomožni;

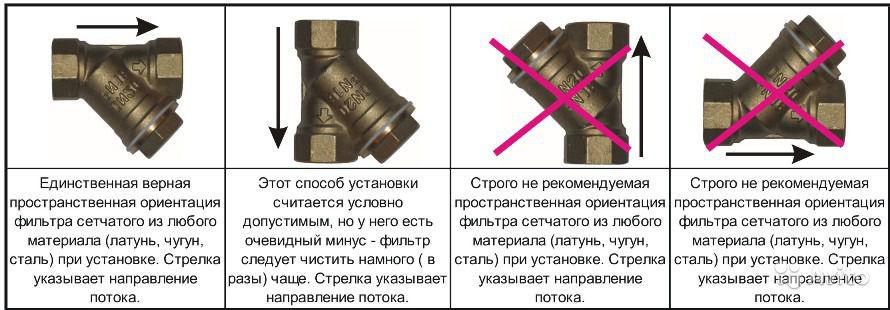

- Cedilo. Potrebno je zaščititi rotor in rotor črpalke pred delci rje ali usedlinami s površine cevi. Je obvezna komponenta v cevovodu črpalke ogrevalnega sistema, nameščena pred njo v smeri pretoka hladilne tekočine;
- Kontrolni ventil na pomožnem vodu. Z naravno cirkulacijo je možen pojav spreminjanja smeri gibanja tople vode. Da bi to preprečili, obvezno vgradite protipovratni ventil v cevi ogrevalne črpalke.
To so glavne komponente cevovodov obtočne črpalke v ogrevalnih sistemih.Če morate namestiti dodatnega, morate kupiti sinhronizator za stabilno delovanje črpalk. Sinhroniziral bo hitrost vrtenja rotorjev in s tem zmanjšal možnost vodnega udara in periodičnih sprememb tlaka v ogrevalnem sistemu.
Pred vgradnjo črpalke v cevovod dizelskega ogrevalnega kotla je potrebno pravilno izračunati njegovo moč.
Vezava radiatorjev in baterij
Radiatorji v ogrevalnem sistemu so potrebni za prenos toplotne energije iz tople vode v notranji zrak. Zato je treba posebno pozornost nameniti njihovi pravilni konfiguraciji in namestitvi.

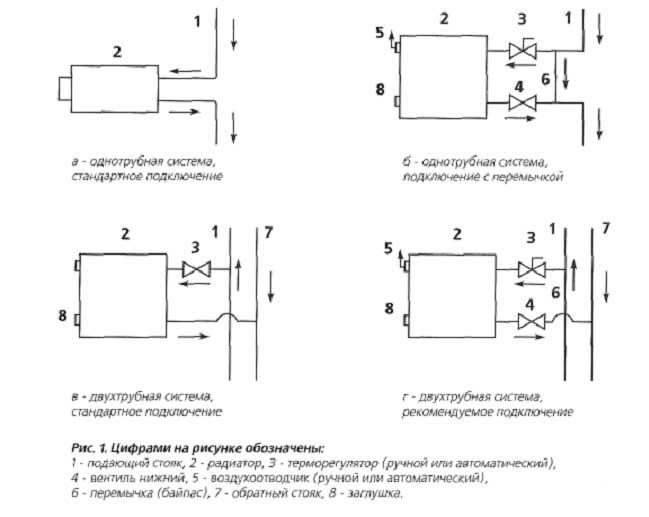

Možne možnosti vezave radiatorjev so odvisne od vrste sistema. Za optimalno dokončanje dvocevnega vezja boste morali namestiti naslednje komponente:
- Zapiralni ventili. Nameščen na dovodnih in odvodnih ceveh za zapiranje pretoka hladilne tekočine v primeru popravila ali zamenjave radiatorja;
- Termostat. Nameščen je na dovodni cevi in je potreben za zmanjšanje (povečanje) pretoka tople vode v baterijo. Cevovod ogrevalnih radiatorjev je mogoče izvesti brez njega, vendar v tem primeru ne bo mogoče spremeniti stopnje segrevanja površine;
- Žerjav Mayevsky. Potrebno za odstranjevanje zračnih žepov. Nameščen v zgornjo cev, ki se nahaja na zadnji strani dovodne cevi.
Skoraj vse te komponente za cevne radiatorje se prodajajo skupaj z napravo. Izjema je termostat. Najbolje je, da ga kupite ločeno, glede na funkcionalne zahteve.

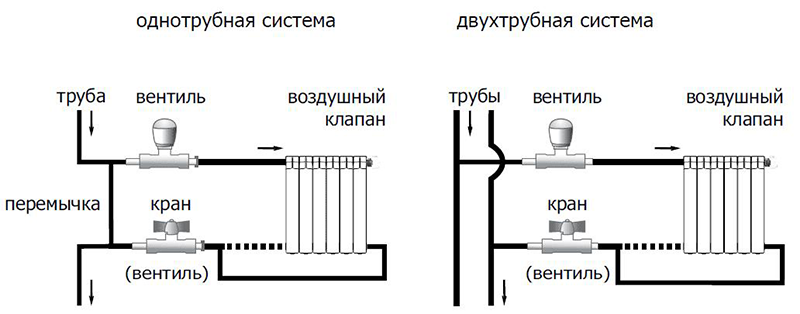

Obstajajo tudi druge možnosti za vezavo radiatorjev za enocevni sistem.Razlika je v vgradnji obvoda - povezovalne cevi med dovodno in povratno cevjo. Služi za neoviran prehod hladilne tekočine, če je potrebno odklopiti radiator iz splošnega sistema.
Zasnova obvoda mora vsebovati krogelne ventile za zapiranje hladilne tekočine. Med normalnim delovanjem sistema ostane njihovo stanje zaprto. Če določena različica cevi radiatorja ogrevanja nima termostata, lahko s pipo spremenite količino pretoka hladilne tekočine.
Kot dodaten element lahko poleg obloge radiatorja na steno namestite odsevno folijo. Na ta način se lahko toplotno sevanje koncentrira proti prostoru.
Splošna pravila za cevi
Pravilna napeljava ogrevalnih cevi vključuje namestitev zapornih in regulacijskih ventilov na določenih območjih sistema. Toda poleg tega morate pred nekaterimi napravami namestiti mrežne filtre - obtočno črpalko, ekspanzijsko posodo.
Za povečanje delovanja ogrevalnih transportnih vodov brez vzdrževanja je treba vgraditi tudi dodatne komponente. To velja v večji meri za polimerne materiale za izdelavo:
- Razširitvene zanke. Potrebno za cevovode ogrevalnih cevi za kompenzacijo toplotnega raztezanja;
- Konture. Zasnovan za vgradnjo sekajočih se cevi.
Vsi drugi deli cevovodov se nanašajo na kotle, radiatorje in toplotne črpalke. Kaj pa še morate vedeti o značilnostih konfiguracije ogrevalnih komponent? Pomembno je, da že pred montažo izberete prave komponente, da pri montaži ne naletite na težavo vgradnje le-teh skupaj z grelnimi napravami.
V videoposnetku se lahko seznanite s funkcijami cevi ogrevalnega kotla:
