Kako izračunati količino ogrevanja: radiatorji, cevi, ekspanzijska posoda in druge komponente sistema

Vsak ogrevalni sistem ima številne pomembne značilnosti - nazivno toplotno moč, porabo goriva in količino komponent. Izračun slednjega kazalnika zahteva skrben in celovit pristop. Kako narediti pravilen izračun prostornine za ogrevanje: vode, rezervoarjev, hladilne tekočine in drugih komponent sistema?

Potreben je izračun ogrevanja

Najprej morate ugotoviti ustreznost izračuna količine vode v ogrevalnem sistemu ali istega indikatorja za baterije in ekspanzijsko posodo. Navsezadnje lahko te komponente namestite brez zapletenih operacij, ki jih vodijo le osebne izkušnje in nasveti strokovnjakov.

Delovanje katerega koli ogrevalnega sistema je povezano s stalno spremembo parametrov hladilne tekočine - temperature in tlaka v ceveh. Zato vam bo izračun ogrevanja glede na prostornino stavbe omogočil pravilno opremljanje oskrbe s toploto glede na značilnosti hiše. Poleg tega je treba upoštevati neposredno odvisnost učinkovitosti delovanja od trenutnih merilnikov pare.Ker lahko sami izračunate količino vode v ogrevalnem sistemu, je ta postopek priporočljivo izvesti, da se izognete naslednjim situacijam:

• Nepravilni dejanski toplotni pogoji delovanja, ki ne ustrezajo izračunanim;
• Neenakomerna porazdelitev toplote med grelnimi napravami;
• Pojav izrednih razmer. Konec koncev, kako izračunati prostornino ekspanzijske posode za ogrevanje, če skupna zmogljivost cevovodov in baterij ni znana?

Da bi zmanjšali pojav teh situacij, je treba pravočasno izračunati prostornino ogrevalnega sistema in njegovih komponent.

Izračuni parametrov oskrbe s toploto se izvedejo še pred inštalacijskimi deli. Služijo kot osnova za izbiro komponent.

Izračun prostornine hladilne tekočine v ceveh in kotlu

Izhodišče za izračun tehničnih značilnosti komponent je izračun prostornine vode v ogrevalnem sistemu. Pravzaprav je vsota zmogljivosti vseh elementov, od toplotnega izmenjevalnika kotla do baterij.

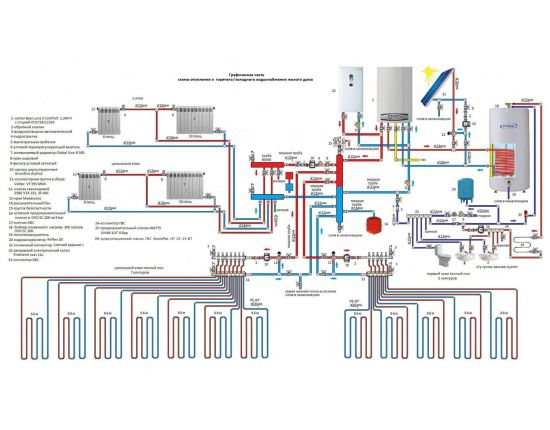

Kako sami izračunati prostornino ogrevalnega sistema, brez vključevanja strokovnjakov ali uporabe posebnih programov? Če želite to narediti, boste potrebovali diagram lokacije komponent in njihovih splošnih značilnosti. Skupna zmogljivost sistema bo določena s temi parametri.

Količina vode v cevovodu

Precejšen del vode se nahaja v cevovodih. Zavzemajo velik del v sistemu oskrbe s toploto. Kako izračunati količino hladilne tekočine v ogrevalnem sistemu in katere značilnosti cevi morate vedeti za to? Najpomembnejši med njimi je premer črte. On bo določil kapaciteto vode v ceveh. Za izračun samo vzemite podatke iz tabele.

V ogrevalnem sistemu se lahko uporabljajo cevi različnih premerov. To še posebej velja za kolektorska vezja. Zato se količina vode v ogrevalnem sistemu izračuna po naslednji formuli:

Vskupaj=Vtr1*Ltr1+ Vtr2*Ltr2+ Vtr2*Ltr2…

kje Vskupaj – skupna prostornina vode v cevovodih, l, Vtr – prostornina hladilne tekočine v 1 m.p. cevi določenega premera, Ltr — skupna dolžina avtoceste z danim prečnim odsekom.

Skupaj vam bodo ti podatki omogočili izračun večine prostornine ogrevalnega sistema. Toda poleg cevi obstajajo tudi druge komponente ogrevanja.

Za plastične cevi se premer izračuna glede na dimenzije zunanjih sten, za kovinske cevi pa glede na notranje stene. To je lahko pomembno za toplotne sisteme z velikim obsegom.

Izračun prostornine ogrevalnega kotla

Pravilno prostornino ogrevalnega kotla lahko določite le iz tehničnega lista. Vsak model te grelne naprave ima svoje edinstvene lastnosti, ki se pogosto ne ponavljajo.

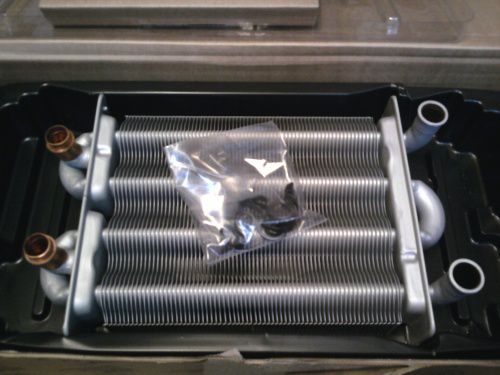

Talni kotel ima lahko velike dimenzije. To še posebej velja za modele na trda goriva. Pravzaprav hladilna tekočina ne zaseda celotne prostornine ogrevalnega kotla, temveč le majhen del. Vsa tekočina se nahaja v izmenjevalniku toplote - strukturi, potrebni za prenos toplotne energije iz območja zgorevanja goriva v vodo.

Če so bila navodila iz ogrevalne opreme izgubljena, se lahko za izračune uporabi približna zmogljivost toplotnega izmenjevalnika. Odvisno od moči in modela kotla:

• Talni modeli lahko sprejmejo od 10 do 25 litrov vode. V povprečju kotel na trda goriva 24 kW vsebuje približno 20 litrov toplotnega izmenjevalnika. hladilno sredstvo;
• Stenski plinski so manj prostorni - od 3 do 7 litrov.

Ob upoštevanju parametrov za izračun prostornine hladilne tekočine v ogrevalnem sistemu je mogoče zanemariti zmogljivost toplotnega izmenjevalnika kotla. Ta številka se giblje od 1% do 3% celotne oskrbe s toploto zasebnega doma.

Brez občasnega ogrevalnega čiščenja se presek cevi in ​​premer pretoka baterij zmanjšata. To vpliva na dejansko zmogljivost ogrevalnega sistema.

Izračun prostornine ekspanzijske posode za ogrevanje

Za varno delovanje ogrevalnega sistema je potrebno namestiti posebno opremo - odzračevalni ventil, odtočni ventil in ekspanzijsko posodo. Slednji je zasnovan za kompenzacijo toplotnega raztezanja vroče vode in zmanjšanje kritičnega tlaka na normalno raven.

Zaprt rezervoar

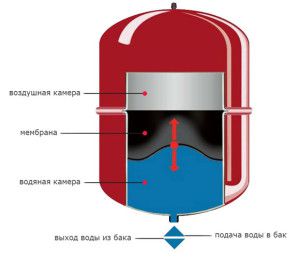

Dejanska prostornina ekspanzijske posode za ogrevalni sistem ni konstantna. To je posledica njegove zasnove. Za zaprte kroge oskrbe s toploto so nameščeni membranski modeli, razdeljeni na dve komori. Eden od njih je napolnjen z zrakom z določenim indikatorjem tlaka. Biti mora 10% -15% nižja od kritične vrednosti za ogrevalni sistem. Drugi del je napolnjen z vodo iz cevi, povezane z glavnim vodom.

Za izračun prostornine ekspanzijske posode v ogrevalnem sistemu morate ugotoviti njen koeficient polnjenja (Kzap). To vrednost lahko vzamete iz podatkov tabele:

Poleg tega indikatorja boste morali določiti dodatne:

• Normaliziran koeficient toplotnega raztezanja vode pri temperaturi +85 ° C, E – 0,034;
• Skupna prostornina vode v ogrevalnem sistemu, C;
• Začetnica (Rmin) in največ (Pmax) tlak v ceveh.

Nadaljnji izračuni prostornine ekspanzijske posode za ogrevalni sistem se izvedejo po formuli:

Če se pri ogrevanju uporablja antifriz ali druga nezmrzovalna tekočina, bo vrednost razteznega koeficienta višja za 10-15%. Po tej metodi je mogoče z veliko natančnostjo izračunati prostornino ekspanzijske posode v ogrevalnem sistemu.

Prostornine ekspanzijske posode ni mogoče vključiti v skupno oskrbo s toploto. To so odvisne količine, ki se izračunajo v strogem vrstnem redu - najprej ogrevanje in šele nato ekspanzijska posoda.

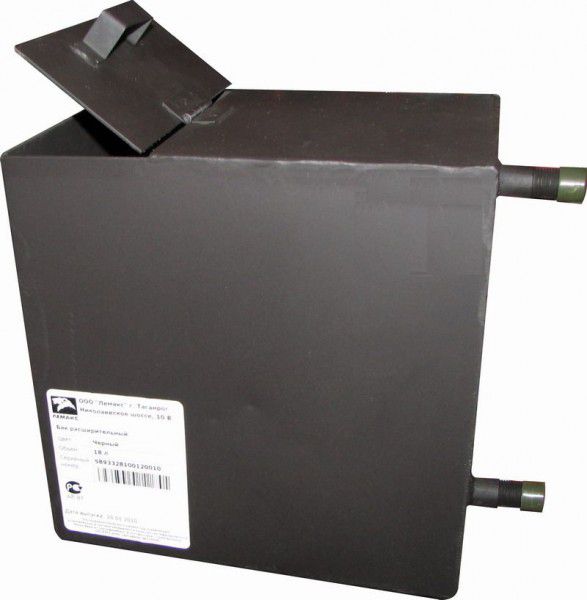

Odprite ekspanzijsko posodo

Za izračun prostornine odprte ekspanzijske posode v ogrevalnem sistemu lahko uporabite manj delovno intenzivno metodo. Zanj je postavljenih manj zahtev, saj je dejansko potrebno nadzorovati nivo hladilne tekočine.

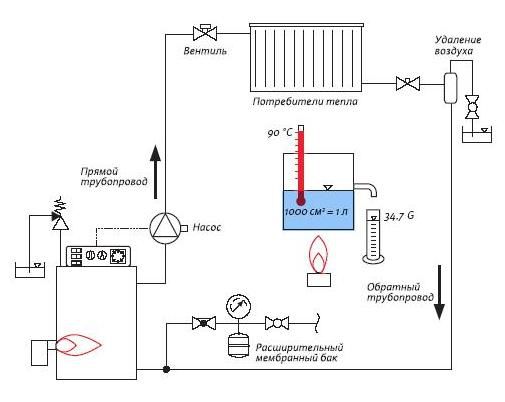

Glavna vrednost je toplotno raztezanje vode, ko se stopnja segrevanja poveča. Ta številka je 0,3 % za vsakih +10 °C. Če poznate skupno prostornino ogrevalnega sistema in toplotne pogoje delovanja, lahko izračunate največjo prostornino rezervoarja. Ne smemo pozabiti, da je lahko le 2/3 napolnjen s hladilno tekočino. Predpostavimo, da je prostornina cevi in ​​radiatorjev 450 litrov, najvišja temperatura pa +90°C. Nato se priporočena prostornina ekspanzijske posode izračuna po naslednji formuli:

Vtank=450*(0,003*9)/2/3=18 litrov.

Priporočljivo je povečati dobljeni rezultat za 10-15%. To je posledica možnih sprememb v celotnem izračunu prostornine vode v ogrevalnem sistemu pri namestitvi dodatnih baterij in radiatorjev.

Če odprta ekspanzijska posoda opravlja funkcije nadzora nivoja hladilne tekočine, je njena najvišja raven polnjenja določena z nameščeno dodatno stransko cevjo.

Izračun volumna radiatorjev in radiatorjev

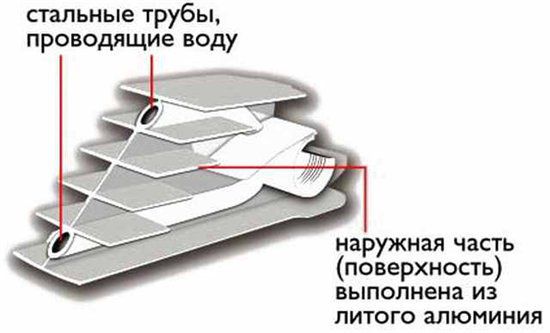

Za natančen izračun morate poznati količino vode v grelnem radiatorju. Ta indikator je neposredno odvisen od zasnove komponente, pa tudi od njegovih geometrijskih parametrov.

Tako kot pri izračunu prostornine ogrevalnega kotla tekočina ne zapolni celotne prostornine radiatorja ali baterije. V ta namen ima zasnova posebne kanale, skozi katere teče hladilna tekočina. Pravilen izračun prostornine vode v grelnem radiatorju je mogoče izvesti šele po pridobitvi naslednjih parametrov naprave:

• Sredinska razdalja med prednjim in povratnim cevovodom do baterij. Lahko je 300, 350 ali 500 mm;
• Material izdelave. Pri modelih iz litega železa je polnjenje z vročo vodo veliko večje kot pri bimetalnih ali aluminijastih;
• Število odsekov v bateriji.

Točno količino vode v radiatorju je najbolje izvedeti iz tehničnega lista. Če pa to ni mogoče, lahko upoštevate približne vrednosti. Večja kot je medosna razdalja akumulatorja, večja je prostornina hladilne tekočine.

Če želite izračunati skupno količino vode v ogrevalnem sistemu s panelnimi kovinskimi radiatorji, morate ugotoviti njihovo vrsto. Njihova zmogljivost je odvisna od števila ogrevalnih ravnin - od 1 do 2:

• Za baterijo tipa 1 je na vsakih 10 cm 0,25 volumna hladilne tekočine;
• Za tip 2 se ta številka poveča na 0,5 litra na 10 cm.

Dobljeni rezultat je treba pomnožiti s številom odsekov ali skupno dolžino radiatorja (kovine).

Za pravilen izračun prostornine ogrevalnega sistema z dizajnerskimi radiatorji nestandardne oblike ne morete uporabiti zgoraj opisane metode. Njihovo količino lahko dobite le pri proizvajalcu ali njegovem uradnem zastopniku.

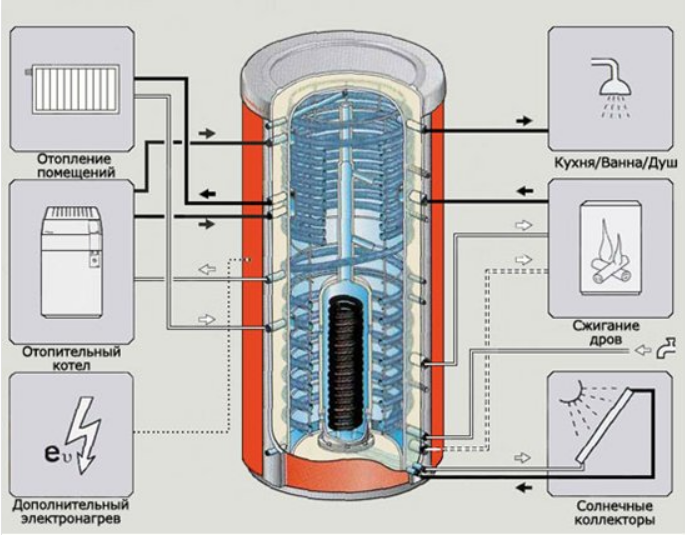

Izračun prostornine hranilnika toplote

V nekaterih ogrevalnih sistemih so nameščeni pomožni elementi, ki so lahko tudi delno napolnjeni s hladilno tekočino. Najbolj zmogljiv med njimi je toplotni akumulator.

Težava pri izračunu skupne količine vode v ogrevalnem sistemu skupaj s to komponento je v konfiguraciji toplotnega izmenjevalnika. Pravzaprav hranilnik toplote ni napolnjen s toplo vodo iz sistema - služi za ogrevanje iz tekočine v njem. Za pravilne izračune morate poznati zasnovo notranjega cevovoda. Žal proizvajalci tega parametra ne navedejo vedno. Zato lahko uporabite metodo približnega izračuna.

Pred namestitvijo hranilnika toplote se njegov notranji cevovod napolni z vodo. Njegova količina se izračuna neodvisno in se upošteva pri izračunu celotne prostornine ogrevanja.

Če je ogrevalni sistem posodobljen, vgrajeni novi radiatorji ali cevi, je treba opraviti dodaten preračun njegove skupne prostornine. Če želite to narediti, lahko vzamete značilnosti novih naprav in izračunate njihovo zmogljivost z zgoraj opisanimi metodami.

Kot primer se lahko seznanite z metodo za izračun ekspanzijske posode:
