Vsak ogrevalni sistem mora vključevati krmilne naprave. Brez njih bo oskrba s toploto neučinkovita, kar bo povzročilo povečanje obratovalnih stroškov. Ena izmed najbolj priljubljenih naprav je termostat za ogrevalni sistem: za pripravo kompetentnega diagrama je treba poznati načelo delovanja, namestitev in napravo.
Namen termostatov za oskrbo s toploto
Najprej se morate odločiti za namen teh naprav. Temeljno načelo delovanja termostata za ogrevanje je omejiti pretok hladilne tekočine v določen del sistema - cevovod, radiator ali baterijo.
Kljub dejstvu, da se programabilni termostat za ogrevalni sistem razlikuje od svojega mehanskega dvojnika, oba za opravljanje svojih funkcij uporabljata princip spreminjanja premera izvrtine cevi. Za to se uporablja loputa ali igelni ventil. Funkcijo uravnavanja položaja teh komponent opravlja krmilni element.Lahko je mehanski ali elektronski.
Z vgradnjo termostata za radiator ali podobne naprave za kotel ali kolektor lahko dosežete naslednje izboljšave v delovanju oskrbe s toploto:
- Možnost prilagajanja pretoka hladilne tekočine v baterijo ali ogrevalni krog. Na ta način lahko nadzorujete stopnjo ogrevanja zraka v vsaki sobi v hiši;
- Optimizacija stroškov. Če jih namestite na vsa kritična mesta sistema, lahko dosežete 25-30% prihranek;
- Avtomatizacija dela. To še posebej velja za inovativne načine oskrbe s toploto. Na vsako loputo je obvezna vgradnja termostata za ogrevanje zraka za nadzor pretoka toplega zraka.
Vendar pa obstajajo določene omejitve pri uporabi teh naprav. Strokovnjaki ne priporočajo uporabe termostata za ogrevalni kotel, saj bo omejil pretok hladilne tekočine v celoten sistem. Najbolje je namestiti več naprav na baterije, črpalko in zbiralnik.
Vsak termostat za grelne radiatorje ima parameter pretoka. Odvisno je od premera priključene cevi. Ko je odprt, termostat ne sme omejevati pretoka hladilne tekočine in ustvarjati prekomernega hidravličnega upora.
Vrste ogrevalnih termostatov

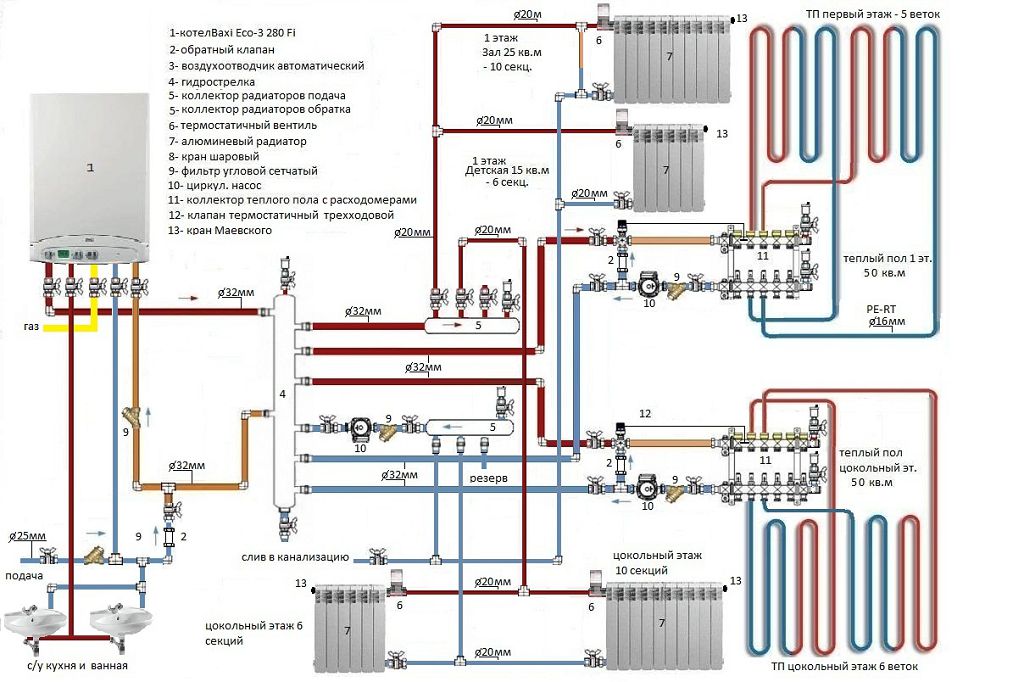

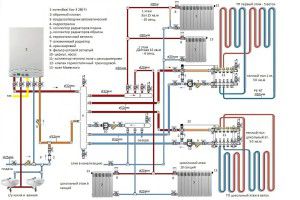

Na prvi stopnji je treba izračunati glavne značilnosti sistema. Nato se na podlagi pridobljenih podatkov sestavi shema postavitve krmilnih naprav. Tako je na radiatorjih nameščen termostat za dvocevni ogrevalni sistem. Poleg tega je možna namestitev na tee veje.
Ali se lahko termostat za centralno ogrevanje razlikuje od podobnega za avtonomno ogrevanje? V modelih ni razlike. Izbira je odvisna samo od parametrov naprave in oblikovnih značilnosti. Zato morate pred nakupom sami rešiti naslednje težave:
- Lokacija namestitve naprave. Termostati za toplotne črpalke se strukturno in funkcionalno razlikujejo od termostatov za baterije. Imajo visoko stopnjo prilagajanja, pa tudi možnost povezave s krmilno enoto črpalke;
- Zahtevana funkcionalnost – delo v avtomatskem, ročnem ali polavtomatskem načinu;
- Prilagoditev na splošni sistem regulacije ogrevanja. Za to mora termostatska naprava ogrevanja imeti vtične sponke za povezavo s centralnim programatorjem ali podobno napravo.

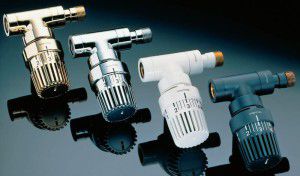

Trenutno proizvajalci ponujajo več vrst termostatov. Razlikujejo se ne le po videzu, ampak tudi po oblikovnih in funkcionalnih lastnostih. Oglejmo si najpogostejše vrste teh naprav za regulacijo ogrevanja.
Pred nakupom termostata za radiator je priporočljivo prebrati navodila za priključitev. Vsi modeli niso zasnovani za vgradnjo v litoželezni ali bimetalni radiator.

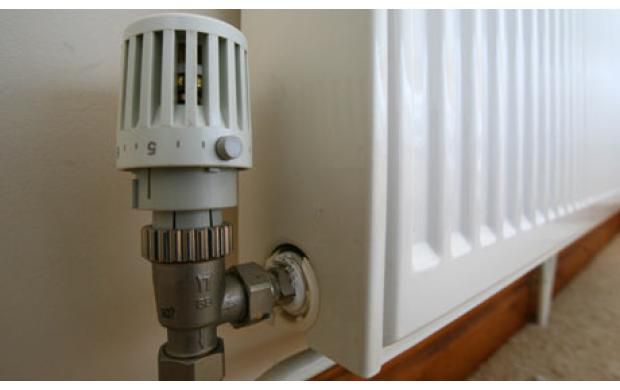

Mehanski termostati za ogrevanje
Za dokončanje proračunskega sistema oskrbe s toploto bi bila najboljša možnost namestitev mehanskih modelov termostatov. Odlikuje jih preprostost oblikovanja in enostavna montaža. Vendar pa imajo mehanski termostati za ogrevanje vode poleg teh lastnosti tudi številne značilnosti namestitve in delovanja.

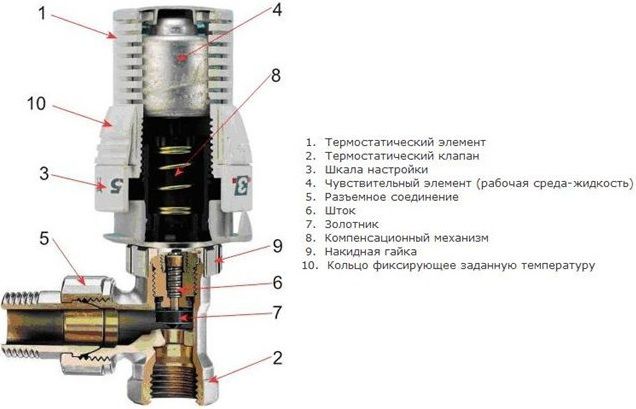

Strukturno je ta naprava sestavljena iz zaklepnega mehanizma (igelni ventil) in termične glave. Slednji vsebuje občutljiv element, ki se pod vplivom visoke temperature razširi. Pritiska na sedež ventila, kar vodi do delne ali popolne blokade pretoka hladilne tekočine. Za nastavitev zgornje in spodnje meje odziva termostata za grelne radiatorje je v zasnovi predvidena vzmet, ki povezuje termostatski element in krmilno glavo. Pogoji delovanja naprave so odvisni od nastavljene stopnje stiskanja.
Značilnosti delovanja mehanskih termostatov so naslednje:
- Popolna avtonomija. Naprave ni treba priključiti na električno omrežje;
- Polavtomatski način delovanja. Dovolj je, da temperaturo termostata za centralno ogrevanje nastavite enkrat;
- Ugodna cena. Cena proračunskih modelov se giblje od 200 do 400 rubljev.
Slabosti vključujejo pogoste okvare. To še posebej velja za delovanje termostatskega elementa. Sčasoma tekočina izgubi svoje lastnosti, kar povzroči nepravilno delovanje. Po daljšem obdobju nedejavnosti se lahko med sedežem ventila in termostatskim elementom nabere vodni kamen. To je razlog, da pri dvocevnem ogrevalnem sistemu termostat ne deluje.
Med montažo mora biti termostatska glava postavljena vodoravno. V nasprotnem primeru bo vroč zrak iz baterije vplival na to.

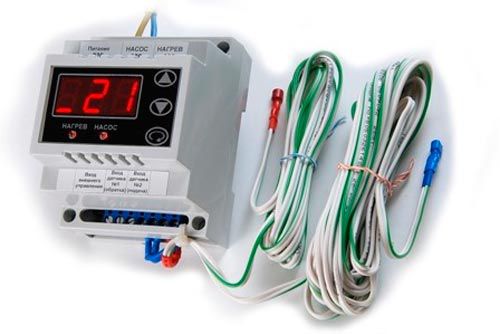

Električni termostati za ogrevanje
Namenjeni so za delovanje grelnih naprav na električni pogon.Najenostavnejši termostat za električno ogrevanje je rele za vklop / izklop, ki se aktivira glede na odčitke temperaturnega senzorja.
Takšne naprave so del električnih grelnikov in opravljajo pomembno funkcijo. Brez njih bo grelni element deloval nenehno, kar ne bo povzročilo le znatnega zvišanja temperature, temveč bo povečalo stroške energije. V tem primeru je namestitev termostata na grelni radiator izvedena v tovarni. Obstajajo pa možnosti, da to napravo izdelate sami in jo namestite v električni grelec.
Značilnosti delovanja in delovanja električnih termostatov:
- Avtomatsko krmiljenje stopnje segrevanja naprave in izklop električnega grelnega elementa, ko je dosežena optimalna temperatura. V ta namen je v zasnovo vgrajen temperaturni senzor;
- Zagotavljanje varnosti pri delu;
- Nekateri modeli imajo lahko programabilni termostat za ogrevalni sistem. Po določitvi načinov delovanja lahko dosežete samodejno delovanje naprave glede na čas dneva, zunanje in notranje temperature.
Po podobnem principu delujejo termostati za ogrevanje zraka. Vendar nadzorujejo položaj lopute vročega zraka.
Za priključitev električnega grelnika je priporočljivo dodeliti ločen napajalni vod, priključen neposredno na centralno razdelilno ploščo.

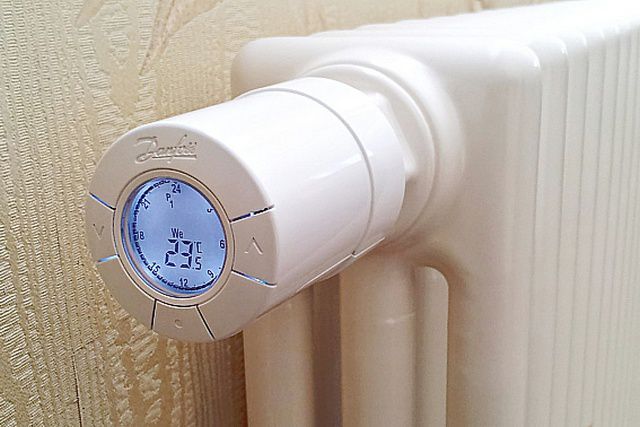

Elektronski termostati za ogrevanje
To so kompleksne naprave za regulacijo ogrevanja, katerih delovanje se izvaja z mikroprocesorjem. Povezuje se z zunanjimi temperaturnimi senzorji in ima prilagodljiv programski paket.
Razlika med to napravo, električnimi termostati za električno ogrevanje in mehanskimi modeli je v bistveno večji funkcionalnosti. Odvisno od vrste naprave ima lahko terminale za priklop zunanjih naprav, kot tudi povezave z drugimi krmilnimi komponentami. Predvsem s programerjem.
Skoraj vsi elektronski termostati za ogrevanje se razlikujejo po sposobnosti nadzora oskrbe s toploto. Nekateri imajo samo vgrajen temperaturni senzor in mehanski del, ki je odgovoren za količino pretoka hladilne tekočine. Najpogosteje pa se kupci odločijo za modele z bistveno večjimi zmogljivostmi:
- Daljinski upravljalnik. Za to ima elektronski termostat za ogrevalni kotel ali radiator IR priključek, skozi katerega se sprejemajo krmilni signali;
- Sposobnost samostojnega določanja programa delovanja glede na zunanje pogoje. Programabilni termostati za ogrevalne sisteme so priročni, ko niste stalno v hiši. Napravo lahko konfigurirate tako, da začne segrevati ob določenem času ali na ukaz iz GPS modula;
- Način za vzdrževanje minimalne temperature hladilne tekočine za preprečevanje zmrzovanja vode v ceveh. Ta funkcija bo prihranila stroške.
V nasprotnem primeru princip delovanja elektronskega grelnega termostata ostaja enak - spreminjanje položaja ventila (igelnega ventila) z uporabo krmilnega elementa.
Vsakega modela ni mogoče povezati z drugimi napravami. Nekateri termostati za toplotne črpalke nimajo zunanjih priključnih elementov. To je treba preveriti pred nakupom.
Vgradnja termostatov v ogrevalni sistem
Preden začnete z vgradnjo regulacijskih naprav, morate preveriti, ali so primerne za ta ogrevalni sistem? V nekaterih primerih morate najprej izvesti majhno posodobitev in šele nato nadaljevati z namestitvijo.
Osnovno načelo pravilne namestitve termostata na grelni radiator je, da delovanje naprave ne vpliva na parametre oskrbe s toploto. Tisti. po njegovi namestitvi se pretok v tem odseku tokokroga ne sme poslabšati, dodatni hidravlični upor ne sme nastati itd. To še posebej velja za enocevni sistem.
V tem primeru morate izvesti naslednje korake:
- Na območju, kjer je predvidena vgradnja termostata za grelni radiator, je nameščen obvod. To je cev, ki povezuje dva odseka glavnega voda in omogoča delno ali popolno preusmeritev gibanja hladilne tekočine okoli baterije.
- Glede na zasnovo ogrevalnega termostata je izbrana lokacija njegove povezave z radiatorjem, črpalko ali razdelilnikom.
- Preverjena je možnost popolnega odklopa dela glavnega voda iz sistema brez zaustavitve kroženja.
To so obvezne zahteve za namestitev, ki niso odvisne od principa delovanja termostatov za ogrevanje vode. Za pravilno namestitev je treba upoštevati značilnosti povezovanja krmilnih naprav na vsak grelni element.
Za normalno delovanje ogrevanja je potrebno izračunati parametre sistema ob upoštevanju značilnosti termostatov za centralno ogrevanje ali avtonomnega analoga.

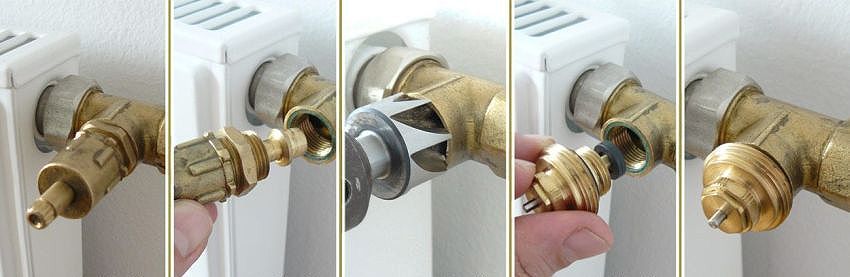

Namestitev termostata na baterijo
Namestitev termostata za ogrevanje vode se lahko izvede tako na vrhu baterije kot na dnu. Vse je odvisno od tega, kako je naprava povezana s sistemom. Po izbiri optimalnega modela lahko nadaljujete neposredno z namestitvijo.
Če želite to narediti, morate upoštevati preprosta pravila:
- Ob upoštevanju smeri gibanja hladilne tekočine. To je pomembno pri vgradnji termostatov za dvocevne in enocevne ogrevalne sisteme. Puščica na telesu regulacijskega elementa označuje želeno smer gibanja tople vode;
- Najprej je nameščen mehanski del, nato pa toplotna glava. Njegov položaj naj bo tak, da na termostat ne vpliva vroč zrak iz grelnih radiatorjev;
- Krmilni element ne sme biti prekrit z okrasno ploščo. To lahko povzroči pregrevanje in napačno delovanje naprave.
V nasprotnem primeru strokovnjaki priporočajo upoštevanje priporočil proizvajalca za namestitev termostata na radiator za oskrbo s toploto.
Po namestitvi je potrebno preveriti delovanje naprave v več načinih, do popolnega odpiranja in zapiranja lopute.

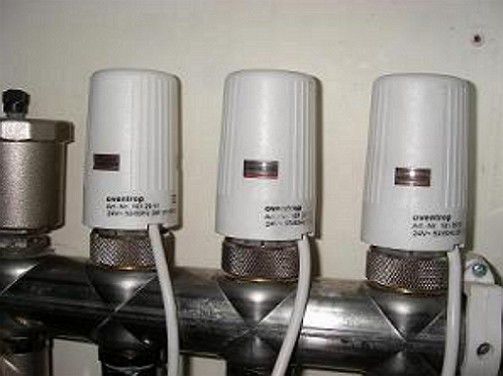

Termostati v grelnih kolektorjih
V sistemih talnega in kolektorskega ogrevanja so termostati sestavni element. V tem primeru se uporabljajo elektronski modeli z možnostjo povezave z zunanjimi temperaturnimi senzorji.
V takih shemah je pomembno izbrati prave naprave za nadzor pretoka hladilne tekočine. Sodobni elektronski termostati za vodno ogrevana tla so opremljeni s servo pogoni, ki lahko precej gladko uravnavajo količino pretoka hladilne tekočine. Za njihovo pravilno namestitev pa boste morali upoštevati ta pravila:
- Pretok naprave ne sme biti manjši kot v priključenih ceveh;
- Za normalno delovanje je priporočljivo namestiti neprekinjeno napajanje, saj v primeru izpada električne energije vezje ne bo delovalo;
- V kabelskem snopu razdelilnika je obvezna varnostna skupina. Prekoračitev temperature ali tlaka lahko negativno vpliva na stanje termostata.
Najboljša možnost je nakup popolnoma opremljenega zbiralnika. Vsi njeni elementi bodo med seboj usklajeni, kar bo predstavljalo tveganje izpadov delovanja.
Vgradnja mehanskih termostatov za vodno ogrevana tla ni priporočljiva, saj njihovo delovanje ne more zagotoviti normalnega delovanja sistema.
Montaža termostatov za ogrevalne obtočne črpalke in kotle je izjemno redka. To je posledica dejstva, da bo po namestitvi naprava vplivala na hitrost gibanja hladilne tekočine. Rahlo zmanjšanje prehoda po odseku avtoceste je dovolj, da nastane prevelik hidravlični upor.
Za izboljšanje delovanja termostata je priporočljivo, da ga namestite skupaj s sodobnimi ogrevalnimi napravami z nizko vztrajnostjo - aluminijastimi ali bimetalnimi radiatorji.
Video prikazuje primer namestitve elektronskega termostata:
