DIY opečni ščit za kovinsko peč

Železna peč omogoča hitro ogrevanje prostora, vendar ima eno pomembno pomanjkljivost. Kovina se hitro ohladi. To težavo je mogoče rešiti z namestitvijo grelnega ščita. Odgovoren bo za varno in učinkovito delovanje celotne ogrevalne strukture.

Zasnova grelne plošče

Opečna grelna plošča za železno peč je dodaten podaljšek, toplotni izmenjevalnik. Včasih se imenuje ohišje. To je struktura z dimniki v notranjosti. Vroč plin prehaja skozi njih in segreva stene. Opeka bo dolgo časa zadrževala toploto in ogrevala prostor. Z vgradnjo toplotnega ščita se izkoristek peči poveča. Sama naprava ima naslednje prednosti:

• Ščit je enostavno narediti sam; ne zahteva posebnih znanj ali veščin;
• zahvaljujoč tej zasnovi se prostor segreje veliko hitreje;
• Dolgo ohranja toploto.

Namestitev grelnega ščita na kovinsko peč približa lastnosti opeke. Zasnova je sposobna dolgo časa ohranjati toploto, kar prihrani gorivo.

Sorte in sheme

Grelne plošče delimo v dve veliki skupini:

• tankostenski;
• debelostensko.

Druga možnost je položena v ½ opeke. Ta zasnova najbolj ustreza zahtevam požarne varnosti, vendar ima eno značilnost: takšna peč se bo lahko dobro segrela, če bo dolgo časa ogrevana.

Tankostenske plošče so položene v četrtino opeke. Za zagotovitev požarne varnosti je priporočljivo dodatno opremiti kovinske ohišja.

Glede na letni čas uporabe naprave delimo na poletne in zimske. Poletne možnosti segrejejo le delno, zimske - popolnoma.

Glede na notranjo strukturo obstajata dve vrsti ščitov.

Kanal

Diagram ščita je mreža dimnikov, ki se nahajajo navpično drug od drugega. Preden gre ven, gre dim skozi vse kanale in jih ogreje.

Zvonaste oblike

Ta sistem se uporablja kot podaljšek peči iz litega železa. Naprava je opremljena z dvema kamerama, ki se nahajata navpično. Plin bo ostal v njih, dokler se popolnoma ne ohladi. Šele po tem pride ven. Ker vroč dim ostane v strukturi dolgo časa, se ščit veliko bolj segreje. Glavna prednost takšnega sistema je možnost vgradnje dodatnega ventila. Tako lahko regulirate stopnjo ogrevanja.

Ščitnike za kanale je enostavno zložiti sami; z njimi se lahko spoprimejo tudi začetniki. Zvončaste strukture lahko zaupate samo strokovnjakom.

Priporočila za zidanje

Če želite zložiti opečno ploščo za kovinsko peč v kopalnici ali hiši, morate upoštevati priporočila:

1. Raztopina mora biti samo na osnovi gline. Cementa ni mogoče uporabiti.
2. Med polaganjem morate takoj odstraniti ostanke mešanice iz notranjosti konstrukcije.
3. Gradnja se mora začeti z namestitvijo temeljev. Biti mora ločen, ne povezan s temeljem hiše. Najprej se opeka položi na suho, da se preveri vodoravni položaj. Po preverjanju vseh parametrov je temelj zavarovan z malto.
4. Če želite omejiti vlek dima, morate na vrhu konstrukcije namestiti zaporni ventil.

Prvi dve vrstici sta položeni prazni, v njih ni dimnih kanalov. To je potrebno v skladu z zahtevami požarne varnosti.

naročilo

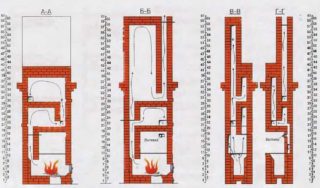

Vrstni red zvonastega ogrevalnega ščita je naslednji:

1. Vrstice od prve do tretje so postavljene na standarden način. V tretji vrsti je treba pustiti prazen prostor, v katerem bodo nameščena požarna vrata.
2. V četrti in peti vrsti sta nameščena zračnik in vrata za čiščenje, tukaj sta nameščena dva čepa.
3. V šesti vrsti začnejo postopoma zmanjševati število kanalov in vgraditi grelni rezervoar.
4. Sedma vrsta je namenjena montaži rešetke. Da bo varno pritrjen, morate odrezati vse opeke, ki bi lahko bile v napoto. Kanal je zaprt, da se omogoči izdelava dveh nadaljnjih krakov.
5. Osma vrsta je zasnovana za namestitev dveh vrat.

6. Na devetem in desetem je nameščen jeziček iz jeklenega traku.
7. Naslednja faza je izvedba prekrivanja vrat. Na vrhu jih je treba mazati z raztopino gline.
8. V dvanajsti vrsti je nameščen štedilnik iz litega železa.
9. Na šestnajstem nivoju morate odrezati opeke v območju desnega vogala, na devetnajstem pa je nameščen ventil.
10. Dvaindvajseta vrsta je rezervirana za pritrditev ščita in samovarja.
11. Za razširitev enaintridesete vrstice so opeke razrezane skupaj, na naslednji stopnji pa je nameščena prezračevalna rešetka.

Vrstni red je v vseh primerih individualen, vendar temelji na enakih načelih.

Varnostna pravila za namestitev

Za polaganje plošč za kovinsko peč veljajo povečane zahteve požarne varnosti. Ščit mora biti položen na ločen temelj. Je predhodno hidroizoliran.

Da bi preprečili nevarnost požara, sta prvi dve vrsti slepi - nimata lukenj za dimne kanale.

Pred namestitvijo konstrukcije morate narediti ognjevarni zaključek. Če ščit meji na steno iz vnetljivega materiala, morate predelno steno položiti ločeno v opeko. Če je material negorljiv, je zidava izdelana iz polovice opeke. Posebno pozornost je treba nameniti vogalni peči; tukaj morate narediti reze med steno in konstrukcijo na obeh straneh. Če je ščit tankostenski, ga je priporočljivo oblaziniti s kovinskimi ploščami, saj se stena popolnoma segreje.

Izdelava ogrevalnega ščita z lastnimi rokami

Ščit lahko zložite sami. Če želite to narediti, boste morali pripraviti naslednja orodja:

• merilni trak za meritve, ki so potrebne za izračun površine: na podlagi pridobljenih podatkov se določi količina materiala, potrebnega za delo;
• nivo, s katerim lahko nadzirate zidanje navpično in vodoravno;
• navpična vrvica in vrvica;
• gladilka za nanašanje malte;
• izvijač, vrtalnik;
• kotni brusilnik;
• orodja za rezanje šivov;
• diamantne rezalne plošče;
• posode za pripravo raztopine peska in gline.

Za zidane materiale morate za mešanico kupiti ognjevzdržne opeke, pesek in glino. Za hidroizolacijo je priporočljivo kupiti 2 metra strešne lepenke.

Preden začnete z delom, morate pripraviti približno 300 opek, pet veder čistega peska in enako število veder gline. Očistiti ga je treba iz ostankov in umazanije. Poleg tega boste potrebovali tri majhna vrata, tri dimne ventile in rešetko. Vse te naprave so potrebne za čiščenje prehodov iz saj in pepela.

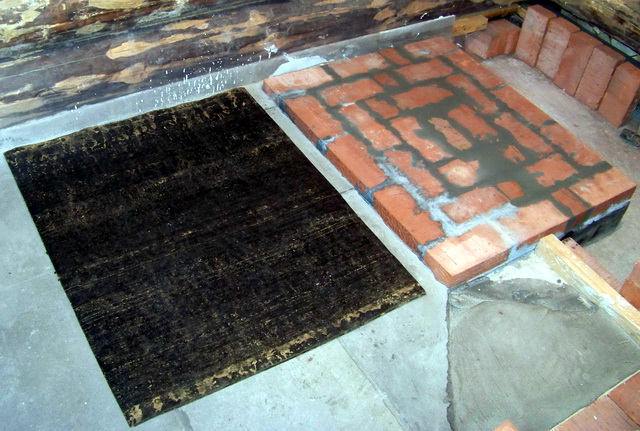

Pred postavitvijo glavne konstrukcije je postavljena plast opeke, ki je prekrita s strešnim materialom. Ne sme biti višja od nivoja tal. Naslednja vrstica mora biti na ravni tal. Nadaljnje delo poteka na naslednji način:

1. Za temeljem sledijo prve tri vrste v skladu z obstoječim vrstnim redom. V četrti in peti vrstici morate narediti majhno okno, skozi katerega lahko očistite prehode.
2. V šesti vrsti sta izdelana dva kanala, nato pa se zidanje nadaljuje, pri čemer se opira na parne in lihe plasti.
3. V sedemnajsti vrsti je v strukturo nameščen ventil, v enaindvajseti vrsti pa samovar. Na sloju 27 bo popolnoma blokiran, nato pa bodo vsi kanali na levi združeni med seboj.
4. V trideseti vrstici je nameščen ventil.Nadaljnje delo se nadaljuje do šestintridesete vrstice. V njem je treba pustiti vrzeli, ki se imenujejo dimni ali prezračevalni kanali.

Če postavite ploščo za peč, ki ima lastno kurišče, se bo količina materiala skoraj podvojila.

Ogrevalni ščiti bodo kljub široki ponudbi sodobnih kaminov vedno ostali priljubljeni. Prednost zasnove je, da akumulira toploto in deluje kot dekorativni element notranjosti.

Opečni ščit zelo hitro akumulira toploto in dolgo časa zadržuje toploto, za razliko od masivnih peči zavzame zelo malo prostora. Kotne strukture veljajo za najprimernejše za prihranek prostora. Ta ščit se bo popolnoma prilegal v majhno sobo. To je enostavno narediti sam, po načelih reda.

Preden izberete možnost oblikovanja, je treba sestaviti ločen projekt. Vključuje natančen izračun količine materialov, velikosti prostora in prisotnosti izolacije.

Grelna opečna plošča, ki je izdelana po vseh pravilih in optimalnih parametrih, bo zagotovila dobro raven ogrevanja in bo stala veliko manj kot velika peč.
