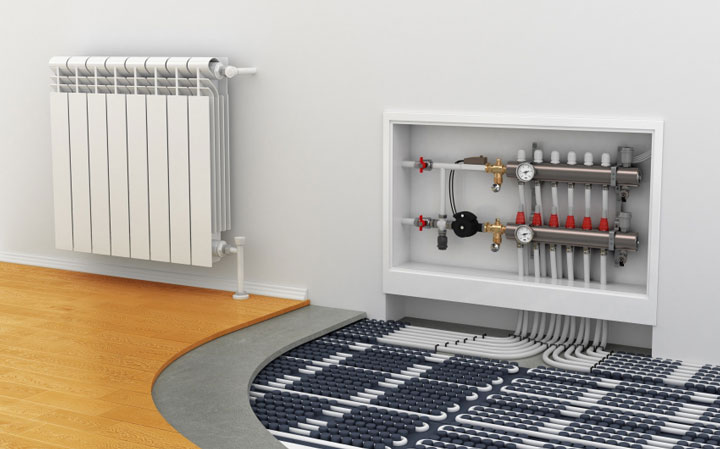

Za uravnavanje kroženja hladilne tekočine in stopnje njenega ogrevanja je nameščena mešalna enota ali razdelilnik za ogrevana tla. Poleg svoje glavne funkcije ta naprava pomaga meriti tlak v ogrevalnem sistemu, nadzoruje pravilno oskrbo s hladilno tekočino in odstrani odvečni zrak iz ogrevalnega kroga. Če so vodna ogrevana tla nameščena v več prostorih, brez takšne naprave ne bo mogoče. Za pravilno izbiro je vredno vnaprej preučiti vrste naprav in načela njihovega delovanja.

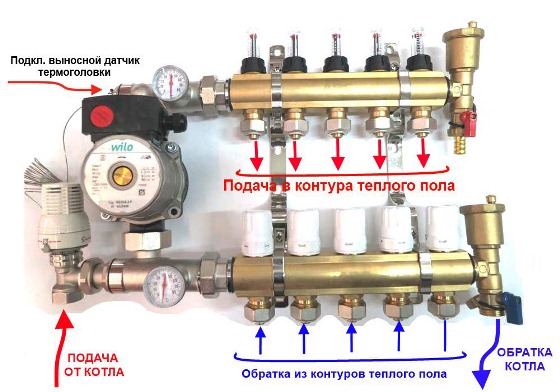

Načelo delovanja kolektorja za ogrevana tla

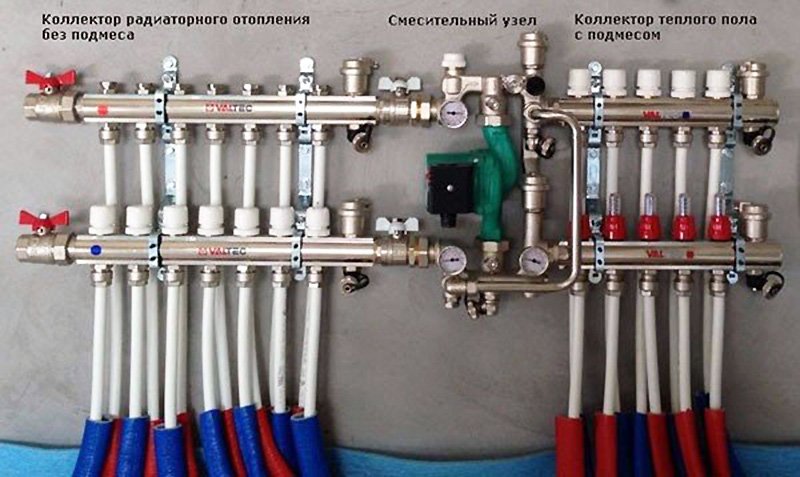

Mešalna enota pomaga dovajati hladilno tekočino brez potrebe po priključitvi na skupni razdelilnik kotlovnice. Standardna naprava te vrste ima preprosto strukturo, je skupina več naprav in lahko deluje z dvosmernim ali trismernim ventilom. Če je ogrevalni sistem mešanega tipa, je taka enota dopolnjena z obtočno črpalko.
Druga črpalka je potrebna za pokrivanje vseh zank talne obloge, medtem ko je prva odgovorna za delovanje radiatorjev. Da bi se odločili za izbiro ventila, morate najprej izračunati pretok za tokokroge talnega ogrevanja z vodo in ugotoviti temperaturne omejitve za hladilno tekočino. Za srednje in južno območje zadostuje spodnja meja do 30 stopinj ali manj, za severno območje - od 35 stopinj.
Celoten krog
Obe vrsti kolektorjev delujeta po različnih shemah. Trosmerni ventil združuje dva toka vode: ogrevano in hladno, ki prihajata iz cevovoda povratnega tipa. Vsebuje premični sektor za uravnavanje intenzivnosti pretoka vode. Del je mogoče krmiliti s termičnim relejem ali ročnim ali električnim termostatom. Med delovanjem sta dovod ogrevane vode s povratkom in izhodna pot za glavnik razdelilnika priključena na luknje ventila. Za ventilom je nameščena črpalka, ki tlači vodo proti glavnemu glavniku, ter temperaturna sonda. Naprava deluje po standardnem algoritmu:
- Ogrevana voda prihaja iz kotla in gre prvič nespremenjena skozi ventil.
- Informacija senzorja o nadvišani temperaturi gre do ventila, ki odpre dovod ohlajene vode.
- Sistem na tej stopnji deluje, dokler se temperatura tekočine ne približa optimalni vrednosti.
- Pretok hladne vode se prekine z ventilom.
- Sistem deluje, dokler voda ne doseže najvišje temperature, nato pa se mešanica ponovno aktivira.
Edina pomanjkljivost tripotnega ventila je, da se ogrevana voda lahko dovaja neposredno brez mešanja v primeru okvare.Če so polimerne cevi nameščene pod toplo vodo, lahko postanejo neuporabne zaradi izpostavljenosti vreli vodi.
Zasnova, ki temelji na dvosmernem ventilu, velja za bolj zanesljivo, med delovanjem katere voda nikoli ne vstopi v tokokrog neposredno iz kotla. Ta učinek se doseže z balansirnim ventilom, nameščenim med vsakim povratnim in dovodnim cevovodom. Odgovoren je za količino ohlajene vode in lahko spremeni vrednost glede na zahtevano temperaturo s šestrobim ključem. V razdelilni enoti je treba vgraditi krmiljen dvopotni ventil s temperaturnim senzorjem. Intenzivnost dovoda ogrevane vode se bo spremenila, če je senzor nameščen po črpalki, ki lahko usmerja hladilno tekočino znotraj glavnika.
Razdelilnik z dvosmernim ventilskim mehanizmom lahko ogreje največ 150-200 kvadratnih metrov. m tople obloge. Kljub svoji zanesljivosti ima nizko zmogljivost.
Vrste kolektorjev

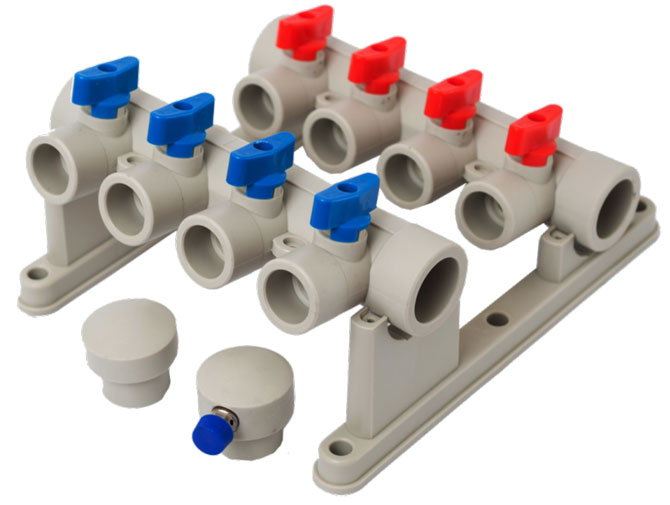

Zbiralniki so glede na ceno, nabor funkcij in material izdelave razdeljeni na več vrst. Najdražje in zanesljive komponente so tiste iz nerjavečega jekla. Medeninasti razdelilniki sodijo v srednjo kategorijo; lahko trajajo dolgo, če so izdelani iz visokokakovostne in trpežne zlitine. Poceni naprave so izdelane iz polipropilena in so primerne samo za nizke temperature. Sama naprava je navzven del cevi z zahtevanim številom zavojev, lahko ima preprosto ali zapleteno konfiguracijo.
Seznam pogostih možnosti vključuje zbiralnike:
- z nastavki za povezovanje tokokrogov;
- z integriranimi pipami;
- z ventili za regulacijo vode.

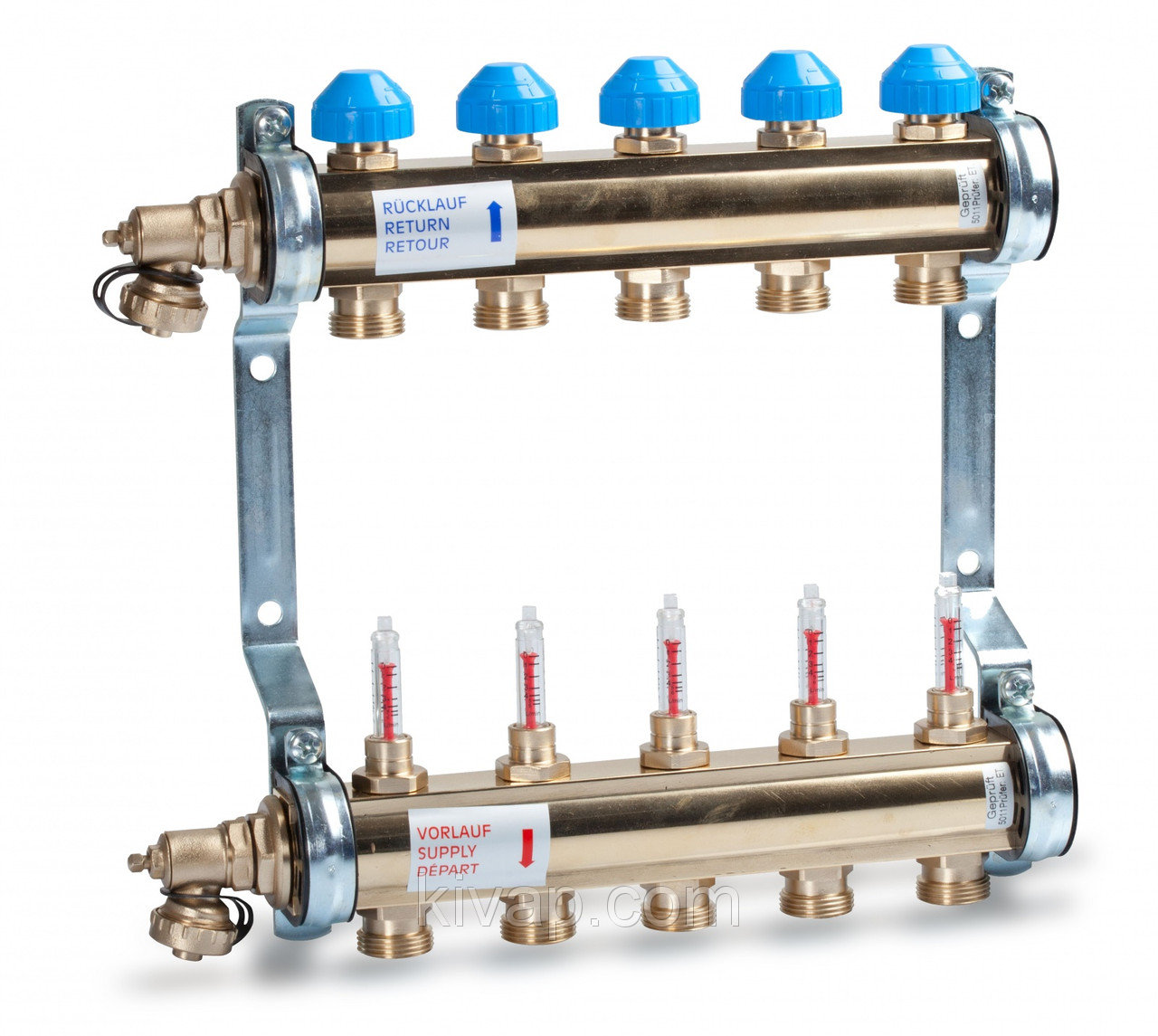

Obstajajo proračunske možnosti - sklopi dvojnih razdelilnikov: povratek in dobava. Take naprave lahko vsebujejo dodatne dele, kot so merilnik pretoka, montažne luknje ali pipe.
Kako se odločiti
Pri izbiri najprej bodite pozorni na število vezij, potrebnih za povezavo. Pri nakupu zbiralne naprave za vodne talne obloge je bolje kupiti glavnik z dodatnim dovodom za eno odprtino. Potreben bo, če je treba dolg krog razdeliti na dve veji ali priključiti dodatno opremo.

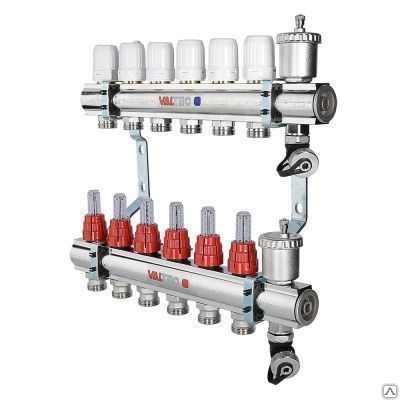

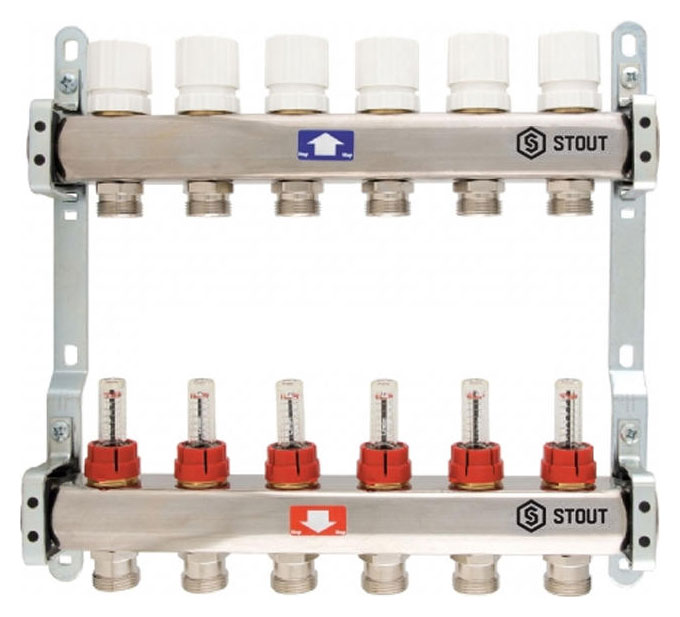

Prav tako se morate odločiti za vrsto materiala. Najbolj zanesljive naprave so iz nerjavečega jekla, naravnega brona ali medenine. Najboljša možnost bi bile mešalne enote znanih proizvajalcev: Valtec, Stout ali Tim.
Samomontaža naprave
Montažna shema je najpogosteje že prisotna v kompletu katere koli kolektorske naprave. Razdelilnik za ogrevana tla lahko sestavite sami, če sledite navodilom po korakih. Naprava je nameščena vodoravno na steno ali v predhodno pripravljeno nišo, tako da ostane prost dostop do glavne puščice ogrevalnih cevi. Nato boste morali kolektor priključiti na kotel, tako da se toplotni nosilec dovaja od spodaj, povratni tok pa od zgoraj. Nato je nameščen obtočni ventil z omejevalnikom temperature, nato pa razdelilni glavnik.
Cevi, ki potekajo znotraj tal, so pritrjene od zgoraj, ki prihajajo iz ogrevalnega sistema - od spodaj. Po namestitvi mora biti naprava konfigurirana v skladu s pravili, preverite, kako tesni so vsi priključki, tako da priključite razdelilno skupino na glavno črpalko.S pomočjo črpalke se ustvari tlak v sistemu, po katerem je treba vodni krog pustiti v tej obliki en dan. Če so ohranjeni vsi indikatorji, je bila namestitev izvedena v skladu s pravili, lahko enoto upravljate.
Priključitev ogrevanega poda na kolektorsko napravo
Dodatno je nameščen zaščitni sistem, sestavljen iz obvoda in zračnega ventila vsaj na dolžini roke. Po končani namestitvi zbiralnika morate nanj priključiti vse cevovode iz tople talne obloge. Nato preverijo tesnost, kakovost in zanesljivost vseh spojev. Sistem je vredno prvič zagnati pred namestitvijo glavnega premaza, pomembno je preveriti kakovost ogrevanja vseh vodov in preveriti stopnjo puščanja cevi. Šele po tem začnejo nameščati zaključni premaz.
Da bi naprava delovala učinkovito, mora biti pravilno konfigurirana ob upoštevanju dolžine tokokroga in ogrevalne obremenitve. V ta namen se ventil postavi v določen položaj glede na številko tokokroga in število vrtljajev.
Ali je zbiralnik potreben?
Glavna pomanjkljivost naprave je visok strošek, vendar je treba upoštevati, da brez nje toplovodni premazi ne bodo mogli normalno delovati. To je mogoče le, če je obloga sestavljena iz enega ogrevalnega kroga.V sodobnih ogrevanih tleh dolžina cevi za vgradnjo ne sme presegati 70 metrov. Ker bo ta količina zadostovala le za 7 kvadratnih metrov površine, boste za srednje veliko sobo potrebovali vsaj tri kroge.
Najpogosteje so toplovodne obloge nameščene v vseh prostorih stanovanja ali hiše. V tem primeru bo treba namestiti zbiralnik za enakomerno porazdelitev dovoda hladilne tekočine. Če govorimo o eni majhni sobi, vam zbiralnika ni treba kupiti. Ne smemo pozabiti, da bo brez te naprave hladilna tekočina dobavljena pri isti temperaturi kot v splošnem ogrevalnem sistemu. Prav tako brez tega ni mogoče odstraniti zračnih žepov in nadzorovati tlaka.
