Namembnost in montaža ogrevalnih kolektorjev

Učinkovit sistem oskrbe s toploto je produktiven in zanesljiv cevovod. Za njegovo posodobitev se uporablja ogrevalni kolektor v obliki posebnega bloka. Glavnik zagotavlja porazdelitev toplote vzdolž tokokroga, kar prispeva k udobni temperaturi v hiši.

Posebnosti delovanja razdelilnika

Kolektor je razdelilna naprava za ogrevalni sistem, ki spodbuja enakomerno porazdelitev toplote. Ohlajena voda se pod vplivom cirkulacije vrača nazaj v kotel. Glavne veje, pritrjene na razdelilnik, delujejo neodvisno.

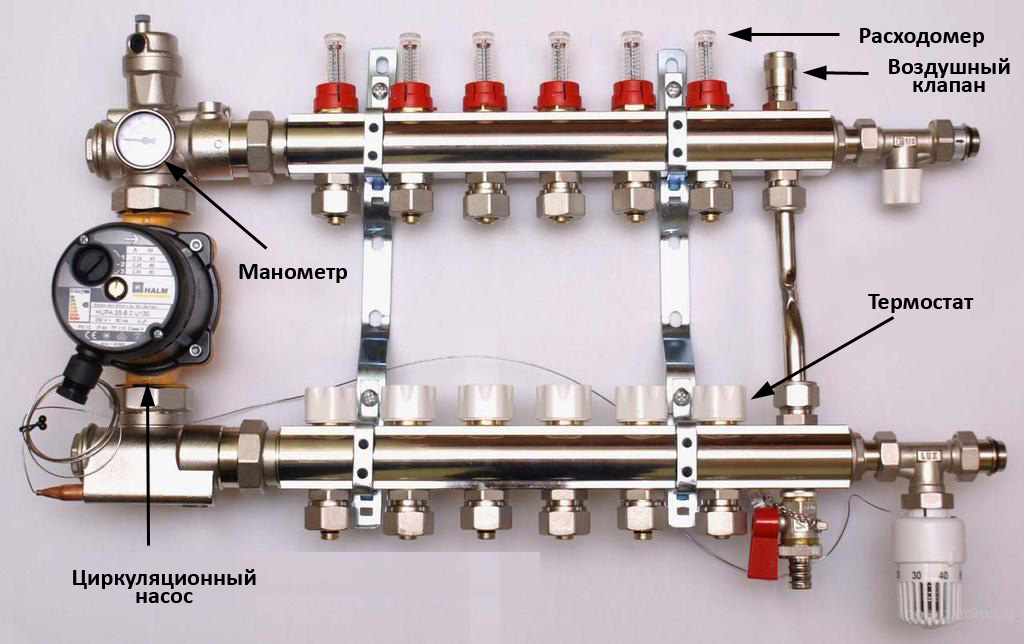

Oblikovanje naprave

Vmesno vozlišče je sestavljeno iz dveh delov. Dovodni glavnik dovaja hladilno tekočino v komunikacije, povratni glavnik pa ga vodi do generatorja toplote, ko se ohladi.Dva glavnika sta kolektorska skupina, vsak od njih pa lahko poveže en tokokrog ali več priključkov na grelne naprave. Tlak v vsakem tokokrogu je nastavljiv.

Značilnosti dela

Načelo delovanja kolektorskega ogrevanja je segrevanje vode s toplotnim generatorjem in pošiljanje v dovodni glavnik. Zaradi velikega notranjega premera enote tekočina v njej upočasni hitrost in se porazdeli po vseh izhodih.

Hladilna tekočina se premika v posamezen tokokrog skozi povezovalne cevi z manjšim premerom od razdelilnika. Ogrevano vodo je mogoče usmeriti v radiatorje in sisteme talnega ogrevanja, kar zagotavlja enakomerno ogrevanje vsakega elementa.

Po vstopu v tokokrog in sprostitvi toplote se voda premika po drugem cevovodu do razdelilnika. Smer bo nasprotna. Ko doseže povratni glavnik, se hladilno sredstvo pošlje v generator toplote.

Kolektorski tip ogrevanja je primeren, če imate podeželsko hišo ali dvonadstropno kočo.

Vrste kolektorjev

Kolektor je zasnovan za ogrevalni sistem z zaprtim obtokom. Naprava je na voljo v več različicah.

Razdelilniki radiatorjev

Vodna naprava je nameščena na akumulatorju in spodbuja enakomerno porazdelitev vode v vsakem odseku. Povezujemo ga lahko zgoraj, ob strani, spodaj ali vstavimo diagonalno. Če imate stanovanje, bi bila optimalna spodnja namestitev - konture so skrite pod podnožjem ali talno oblogo.

Zasebna hiša je opremljena z radiatorskimi razdelilniki v vsakem nadstropju. Postavljeni so v sredino ožičenja, skriti v niše ali posebne omare.Če v kolektorske naprave ni dobavljenega enakega števila obročev, se za vsak iztok uporabi posamezna obtočna črpalka.

Radiatorski tip mehanizmov ima več funkcij povezave:

• veje razdelilne enote tvorijo ločena vezja z zapornimi ventili;
• za ogrevana tla se uporabljajo bakrene ali polipropilenske cevi;
• povezava je izvedena z enodelnimi fitingi;
• ventili so nameščeni za uravnavanje količine hladilne tekočine;
• cirkulacijski sediment se nahaja v vmesni enoti na vhodu v povratno cev;
• število cevi je odvisno od števila prostorov, povezanih z enim glavnikom.

Na kolektorsko skupino naj bo 120 m cevi.

Termohidravlični razdelilnik

Hidravlična puščica se uporablja v produktivnem ali razvejanem sistemu oskrbe s toploto, na katerega so priključene večnadstropne zgradbe. Na eni strani povezave je vezje za ogrevalni kotel, na drugi - grelni radiatorji ali ogrevana tla.

Distribucijski hidravlični razdelilnik zagotavlja:

• odprava nenadnih sprememb temperature vode;
• povečanje operativnih virov v sistemu;
• prihranek goriva in električne energije;
• vzdrževanje stalne količine vode v rezervoarju z mešanjem in sekundarno cirkulacijo;
• nadomestilo stroškov hladilne tekočine sekundarnega kroga;
• ločitev hidravličnega kroga kotla od sekundarne napeljave;
• vzdrževanje temperaturnega ravnovesja ogrevalnih komunikacij.

Normalno delovanje glavnega voda s hidravlično roko v zimski sezoni zagotavlja obtočna črpalka vsakega kroga.

Sončne kolektorske naprave

V regijah brez avtonomne oskrbe z vodo ali območjih, ki niso uplinjena, se ogrevanje lahko izvaja s pomočjo sončnih kolektorjev. Strukturno so naprave zasnovane kot rastlinjaki, ki lahko akumulirajo sončno energijo. Hladilna tekočina kroži naravno - kroženje tokov ustvarjajo ventilatorji absorberske plošče.

Sončne žarke sprejema razdelilnik v obliki ploščate škatle. Črna plošča za sprejem toplote akumulira toplotne tokove in jih prenaša na toplotni nosilec, ki uporablja pretok zraka ali vode. Inovativni sistemi delujejo v smeri gibanja sonca.

Solarne instalacije so drage in tudi v južnih regijah jih uporabljajo kot pomožno kurilno napravo.

Razdelilni razdelilnik za ogrevanje je na voljo z 2-12 krogi. Pri nameščanju dodatnih naprav se lahko število vezij poveča.

Razvrstitev po zahtevnosti oblikovanja, materialih, opremi

Pri izbiri glavnikov je treba upoštevati več parametrov. Glede na kompleksnost zasnove so lahko naprave preproste ali posodobljene. Prva skupina je izdelana brez nastavnih delov in je železna cev z več vejami in stranskimi luknjami za povezavo s sistemom.

Posodobljene možnosti so opremljene z:

• Krmilniki za parametre tlaka in temperature;
• senzorji, ki uravnavajo dovod toplotne tekočine;
• avtomatski termostati - spremljajo in samodejno znižajo sistemski tlak;
• elektronski mešalniki in ventili za vzdrževanje nastavljene temperature;
• merilniki pretoka za uravnavanje količine hladilne tekočine v zankah;
• avtomatski zračniki in avtomatski odtočni ventili.

Za izdelavo vmesnih enot se uporabljajo naslednji materiali:

• medenina, zasnovana za dolgo življenjsko dobo;
• nerjavno jeklo, ki lahko prenese visok pritisk in je trajno;
• polipropilen, ki je proračunski material.

Posodobljeni razdelilniki so izdelani s krogličnimi ventili, v katere so vstavljeni regulacijski ventili. Kovinski modeli imajo protikorozijsko in toplotno izolacijsko prevleko.

Priporočila za izbiro naprav

Pri nakupu grelnih glavnikov morate upoštevati več odtenkov:

• Modeli s sponkami za vpenjanje so dovzetni za puščanje na priključnih območjih ventila. Njihovo tesnilo hitreje odpove in ga ni mogoče zamenjati.
• Sistem deluje normalno le, če je obtočna črpalka.
• Če želite skriti zbiralnik, boste potrebovali posebno omarico ali nišo.
• Indikator največjega tlaka je odvisen od materiala bloka.
• Pretok razdelilnika določa količino hladilne tekočine, ki se premika skozi cevi v določenem času.
• Pomožni elementi izboljšajo funkcionalnost naprave.
• Število odvodnih cevi mora biti enako številu hladilnih krogov.

Tehnični parametri so navedeni v potnem listu izdelka.

Pomožni elementi

Kolektorski ogrevalni sistem je organiziran z dodatnimi elementi:

• zračnik - nameščen, ko se radiatorji in enota nahajajo v istem nadstropju;
• adapter - potreben pri namestitvi odzračevalnik zraka s premerom ½ palca na razdelilnik z navojem ¾ palca;
• vogali - zagotavljajo povezavo cevovoda in usmeritev prezračevalne odprtine navzgor;
• pipa - potrebna za priključitev cevi od kotla do razdelilnika;
• strgalo s spojno matico - uporablja se za zapiranje dovoda vode ali plina in odklop okvarjene naprave;
• spone s plastičnimi mozniki ali nosilci - bodo potrebne za pritrditev enote.

Zbiralnik, ki je priključen na ogrevana tla, je opremljen s pipo za ličenje.

Zahteve za povezavo in namestitev

Montaža in priključitev kolektorjev se izvedeta med montažo ogrevalnega sistema. Vmesne naprave so nameščene na hodnikih, garderobah ali shrambah. Za to so primerne stropne ali vgradne omare. Če jih ni, se na višini 20-30 cm od tal zgradi posebna niša.

Enotna shema za povezovanje kolektorskega sistema ni bila razvita, vendar strokovnjaki ponujajo več priporočil:

• Ekspanzijska posoda mora imeti prostornino najmanj 10% celotne količine hladilne tekočine.
• Namestitev posamezne črpalke za vsak krog.
• Ekspanzijska posoda je nameščena pred črpalko na povratnem vodu.
• Če je hidravlična roka, je rezervoar nameščen pred glavno črpalko, kar zagotavlja kroženje majhnega kroga.
• Življenjska doba črpalke se poveča, če je nameščena nad povratnim vodom.

Jašek kolektorja je postavljen vodoravno, kar preprečuje prezračevanje sistema in težave pri njegovem hlajenju.

Izbira mesta namestitve

Za kolektorski sistem je značilna vgradnja cevi po tleh z organizacijo neodvisnega avtonomnega kroga. Razdelilnik je možno namestiti kamor koli, skrit v omarico z luknjami za cevi na končnih stenah.

Prostor mora vzdrževati optimalno vlažnost, zato je idealna shramba, garderoba ali hodnik. Če je zbiralnik nameščen v podeželski hiši, je odprto nameščen na sponkah ali nosilcih.

Samomontaža kolektorske instalacije

Razdelilni razdelilnik lahko naredite z lastnimi rokami iz več materialov. Izbrati boste morali potrebna orodja, narediti izračune in ustvariti risbo. Pri izračunu se upošteva število krogov, prisotnost ogrevanih tal, prostori z najvišjo in najnižjo temperaturo ter vrsta ogrevanja v vsakem nadstropju.

Priključek kolektorja naj ima razdaljo 10-15 cm, glavnik dovoda in povratka pa 25-30 cm drug od drugega. Premer naprave je odvisen od vrste kotla, vendar bo dovolj 25,4-38,1 mm.

Naprava iz polipropilena

Polipropilenski kolektorski mehanizem je mogoče izdelati iz cevi s premerom 32 mm in T-cevi 32/32/16 mm. Na eni strani naprave je nameščen čajnik, na katerega je na vrhu priključen odzračevalni ventil, na dnu pa odtočni ventil. Na drugi strani sta odvodna/dovodna cev in ventil. Krma se pošlje v kotel.

Izhod s premerom 16 mm je opremljen z ventilom. Celotna konstrukcija je pritrjena na steno z nosilci.

Medeninasti vozel

Domači razdelilnik je mogoče izdelati z medeninastimi fitingi in čevlji. Material za podlogo bo laneno predivo ali gremetik. Po montaži se naprava testira. Če je povezava napačna, bo puščala.

Zbiralnik iz valovite cevi

Če imate veščine varjenja, lahko naredite model za veliko hišo z večcevno napeljavo. Sistem s hidravlično roko je izdelan iz profesionalne cevi 8x8 ali 10x10 cm in okrogle cevi. Njihov presek se izračuna na podlagi toplotne moči sistema, hitrosti vode in temperaturne razlike v času dovoda in povratka.

Ožičenje je ločeno za 15 cm, kolektorji so postavljeni po skici, luknje za ožičenje pa so narejene s plinskim rezalnikom.Majhni deli cevi so vnaprej privarjeni na blok. Po montaži so montažni nosilci pritrjeni na napravo z varjenjem.

Kolektorski način ogrevanja zagotavlja učinkovito in enakomerno ogrevanje doma. Sistem je drag in težak za namestitev, vendar se povrne v prvi sezoni delovanja. Če želite prihraniti denar, lahko obrtniki sami izdelajo razdelilnik.
