Zvonarske in dvojno zvonarske peči za ogrevanje doma

Ogrevanje s pečjo ni izgubilo pomembnosti, saj vse hiše ne morejo namestiti kotla. Poleg tega se plin in elektrika nenehno dražita. Peči so nameščene v zasebnih kočah, poletnih kočah in kopališčih. Možnost z dobrim prenosom toplote zaradi prostega gibanja vročega plina je zvonasta peč. Zaradi preprostosti zasnove ga lahko celo neprofesionalec sestavi z lastnimi rokami.

Zasnova in princip delovanja

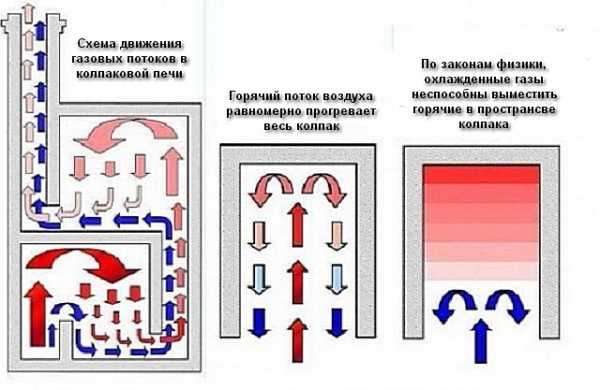

Peč s pokrovom je v začetku 60. let prejšnjega stoletja razvil inženir Igor Kuznetsov. Kasneje je ruski metalurg Leonid Kotlyar izboljšal zasnovo, tako da zadržuje toploto do 19 ur. Posebnost "kovača" je, da segreti zrak ne zapusti cevi, ampak se zbira pod pokrovom. Počasi se ohlaja in izrivajo ga naraščajoči vroči tokovi. Varčevanje s toploto je ugodna razlika med zvonasto pečjo, ki se uporablja za ogrevanje hiše, in kanalsko pečjo, kjer vroč zrak pod vplivom prepiha prosto uhaja na ulico.

Dvometrska konstrukcija z osnovo 1m*1m lahko doseže toplotno moč 3,5–4,5 kW.Takšna zvonasta peč zadošča za ogrevanje 50 kvadratnih metrov velike hiše v zmernem podnebnem pasu, če jo kurite dvakrat na dan.

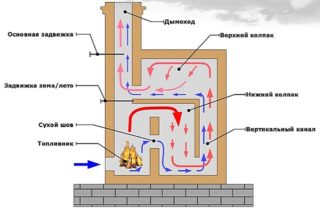

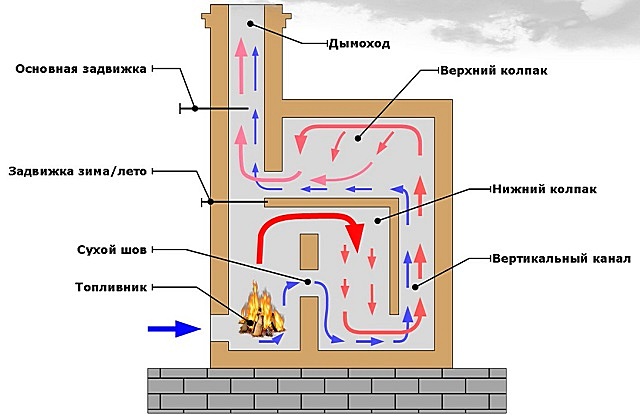

Izumitelj je izboljšal zasnovo z dodajanjem še enega pokrovčka. V kurilni peči Kuznetsov z dvema zvoncema je prvi pokrivni element povezan z zgorevalnim prostorom in ločuje hladen in ogrevan tok. Druga kapa se nahaja v zgornjem delu peči in zadržuje vroč zrak, ki pred vstopom v dimnik dolgo časa oddaja toploto opeki.

Peč z dvema zvoncema porabi gorivo bolj ekonomično in je običajno opremljena s kuhalno ploščo. To vam omogoča kuhanje okusnih jedi brez porabe električne energije ali plina. Zasnova peči že vključuje izpušni pokrov - ni potrebe po namestitvi dodatnega prezračevalnega sistema.

Pri klasičnem štedilniku je prenosnik toplote nameščen na dnu, kar omogoča boljše ogrevanje. Poleg tega takšna namestitev ne povzroči nastajanja velike količine saj.

Prednosti in slabosti

Dizajni Kuznetsova imajo številne prednosti. Ena od njih je povečana učinkovitost - 93 odstotkov. Za primerjavo, v ruskih pečeh je približno 80. Hkrati imajo "kovači" enakomeren prenos toplote in manj temperaturnih nihanj.

Druge prednosti zasnove:

• Za seboj ne ostanejo saje, zato lahko peč in dimni kanal ostaneta neočiščena več let, kar olajša vzdrževanje.
• Napravo lahko postavite kjerkoli - v kotu, sredi sobe, ob steni. Pogosto peč z dvema zvoncema ogreva več nadstropij hiše v enem nadstropju.
• Dimnik peči lahko skrajšate, da prihranite opeko.
• "Kuznetsovka" se zlahka kombinira s pečjo, kaminom ali posteljo, ki ima različne modifikacije.
• Na peč je enostavno priključiti vodni krog in skozi cevi napeljati ogrevano vodo za kopanje ali ogrevanje.
• Zahvaljujoč povečani stopnji pirolize se prihrani gorivo, ki je lahko poljubno.
• Zid bo trajal dlje in manj je nevarnosti razpok.
• Ko je ventil za kratek čas odprt, je skoraj nemogoče ohladiti peč, ker je pokrov vedno napolnjen s toplim zrakom, hladen zrak pa je potisnjen navzdol.

"Kuznetsovke" imajo nekaj pomanjkljivosti, večina jih je povezanih z gradnjo: pečarjev, ki so pripravljeni poceni izvesti tak projekt, ni lahko najti. Poleg tega so enote precej velike, vendar so nekoliko slabše od ruskih peči.

Gradnja zvonaste peči

Najprej morate izbrati primeren kraj za strukturo peči. "Kuznetsovka" je v tem pogledu nezahtevna, glavna stvar je, da je lastnikom priročno vzdrževati. Vendar morate upoštevati položaj dimniške cevi, saj je položena skozi podstrešje med tramovi in ​​se odmakne od njih vsaj 15 cm.

Orodja in materiali

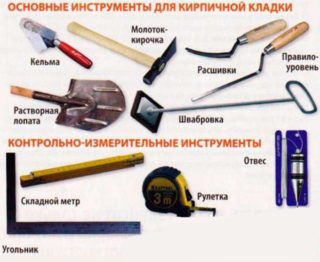

Od profesionalnih orodij pri gradnji peči potrebujete:

• kladivo in gladilka;
• kladivo;
• slikarska vrvica precejšnje dolžine;
• gradbeni nivo, pravilo in navpična črta;
• ruleta;
• kotni brusilnik;
• spoji za šive.

Za samo peč morate pridobiti masivne in šamotne opeke, rešetko in jeklene plošče. Za varnost bodo poskrbele rokavice in očala za zaščito pred letečim prahom pri žaganju zidakov. Za zamenjavo raztopine potrebujete vrtalni mešalnik in posebno posodo.

Namestitveno raztopino lahko enostavno pripravite sami po časovno preizkušenem receptu ali kupite sodobno različico v trgovini z gradbenim materialom. Zidarska sestava je narejena na osnovi gline, peska in vode, včasih se za plastičnost doda gnoj.Deleži so odvisni od kakovosti komponent. Nastala raztopina mora biti mehka, viskozna in ne sme razpokati med namestitvijo.

Priprava in gradnja

Če ga želite zgraditi sami, morate poiskati kakovostne risbe in navodila z navodili izkušenih proizvajalcev peči ali na internetu. Po tem lahko začnete graditi peč.

Najprej so postavljeni temelji:

1. Izkopljemo luknjo velikosti 100x150 cm in globino 0,8 m. Na splošno morajo biti njegove dimenzije po obodu 10 cm večje od same peči.
2. Na dno nasujte 20 cm peska.
3. Ko se peščena blazina posede, položimo opaž in dno armiramo z mrežico.
4. Nalijte cementno raztopino 20 cm nad nivojem tal.

Temelj se mora usedati približno mesec dni. Šele po tem lahko začnete s polaganjem. Pred gradnjo je potrebno podlago prekriti s plastjo odsevne folije, ki je nekoliko širša od temelja, da še dodatno zmanjšamo toplotne izgube. Če je hiša lesena, se pred oblogo folije položi azbestna plošča. Ko je vse pripravljeno, lahko robove folije odrežemo.

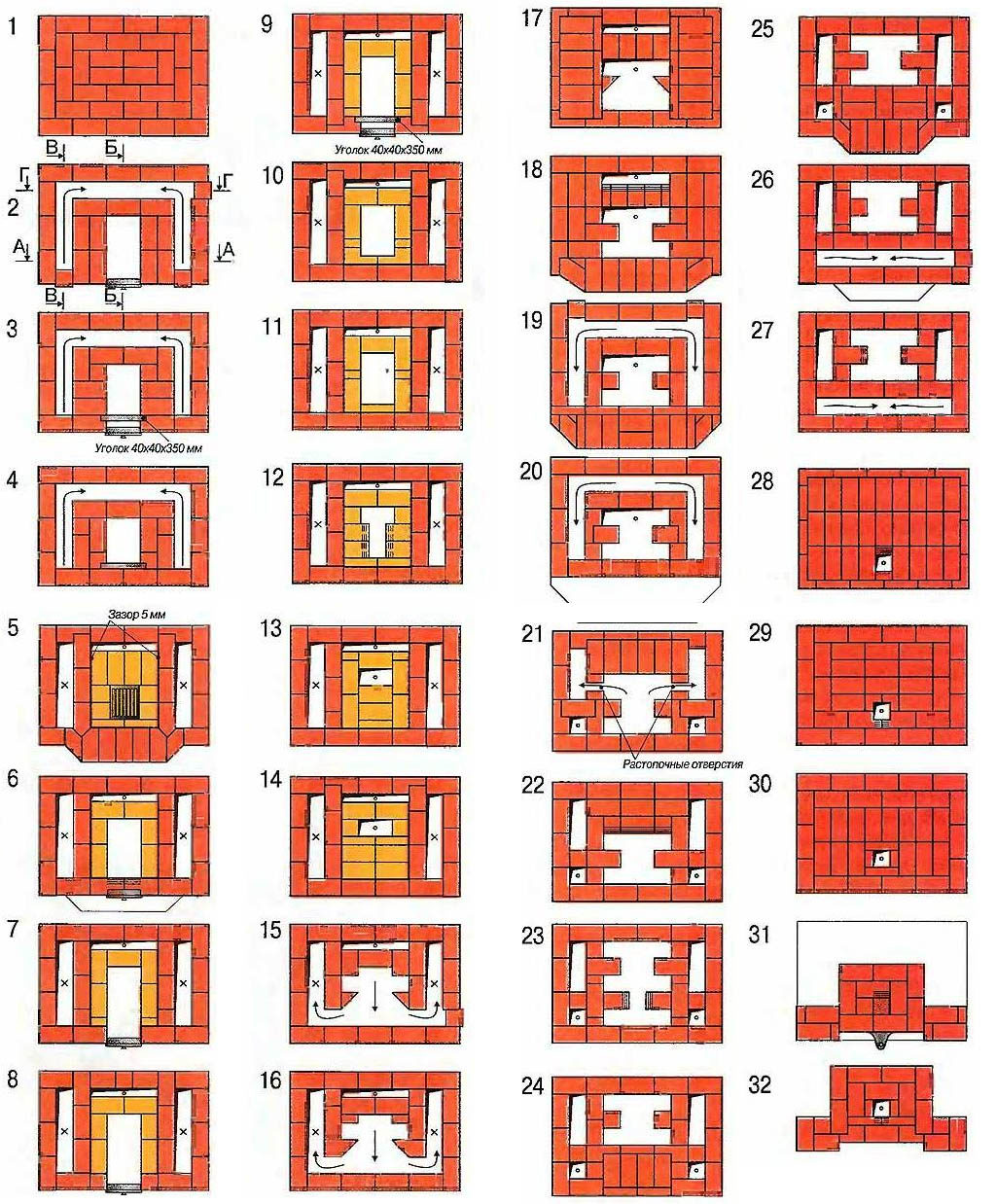

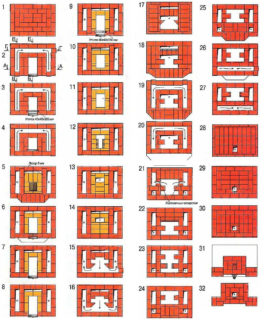

Klasična zvonasta peč je zgrajena v 30 vrstah, čeprav je njihovo število mogoče zmanjšati ali povečati, glavna stvar je slediti navodilom. Če ga želite zgraditi, morate slediti naslednjemu načrtu:

1. Prva vrsta opeke je enakomerno položena, stranske stene se premikajo od desne proti levi z metodo žlice. Posledično bosta zadnja in sprednja stran položena v štiri opeke, desna v dve in leva v tri.
2. V drugi vrsti so nameščena vratca za pihanje in okence za čiščenje enokrilne peči. To je mogoče storiti kjer koli, vendar z enim pogojem - njegova lokacija mora biti pod predelkom kurišča. Naslednja vrstica je položena v podobnem vrstnem redu.
3. Nato se zmanjša priključek za odvod odpadkov iz zgorevanja.Njegova širina mora biti približno pol opeke. V skrajni vrsti od kurišča je nameščena pregrada, ki vodi do zgornjega predelka.
4. Vrstice so položene v skladu s shemo, vendar morajo biti robovi izpustne luknje obloženi s šamotno opeko, na vrhu pa je treba postaviti rešetko. Naslednja vrstica je položena v podobnem vrstnem redu.
5. V sedmi vrsti je iz zgorevalne cevi izpeljan pol-opečni dimnik, tako da gre v sosednji zračni prostor. Naslednja stopnja je postavljena po podobnem principu.
6. Zdaj je zgorevalna komora prekrita s polno opeko, znotraj pa je obložena s šamotom. Deseta in enajsta vrstica sta postavljeni brez sprememb.
7. Na dvanajstem je položena obloga iz ognjevzdržnih opek. Sama vrsta je postavljena v pol opeke. Polaganje trinajste vrstice se izvaja po podobnem vzorcu.
8. V štirinajsti vrsti je gibanje dima blokirano s kovinsko ploščo; prečka zbiralnika dima je sestavljena iz opeke. Posledično je treba oblikovati en kanal, ki ostane pri polaganju v četrti vrsti.

Prvi gradnik je dokončan. Za oblikovanje druge, končne ravni, se zidanje izvede na enak način kot prej. Dovodna plošča mora biti na eni strani pritrjena z malto. Pri polaganju devetnajste vrstice na sredino zbiralnika dima postavite opečni blok za podnožje stebra pod streho konstrukcije. Za ploščicami pustite prostor širok eno opeko. Do enaindvajsete vrstice so bloki postavljeni po tem vzorcu.

Nato je treba blokirati kanal, ki vodi do cevi, saj bo dim začel prihajati iz spodnjega prostora. V 22. vrstici so stene luknje pečice ojačane z jeklenimi ploščami. Kupite lahko že pripravljen rob z vrati, potem bo pečico lažje opremiti. Hkrati položite pokrov v četrtino opeke.

Zidarstvo po tej shemi se izvede do 24 vrstic, nato se ustvari stopnica in na dimnik je pritrjen zbiralnik pare, kanal pa je zaprt. V 27. vrsti je postavljena ograjna plošča, v 28. vrsti pa je naprava prekrita z opečno streho. Zidarstvo se zaključi s pritrditvijo cevi s prečnim prerezom ene opeke.

Po podobni shemi se z lastnimi rokami ustvari peč Kuznetsov z dvema zvoncema.

Po zaključku gradnje mora miniti vsaj en dan, da se raztopina popolnoma strdi. Po tem se izvede preskus z vžigom majhne količine goriva. Če ugotovite, da struktura na nekem mestu pušča, odpravite težavo.

Celo začetnik lahko postavi Kuznetsov peč po že pripravljenih naročilih. Vendar morate dosledno upoštevati navodila, da zagotovite, da je dizajn trajen in varen.

Če ne želite postaviti peči iz opeke, lahko kupite kovinski analog. Njegov strošek je od 33 tisoč rubljev. Za industrijske namene se uporabljajo kupolaste peči, ustvarjene po podobnem principu. Njihovi stroški se začnejo od pol milijona rubljev.
