Konvektorsko talno ogrevanje v stanovanju: pregled radiatorjev, priporočila za namestitev

Ena od slabosti klasičnega ogrevanja je videz radiatorjev. V sobi ne bodo vedno videti harmonično in zavzeli koristen prostor. Zato v nekaterih primerih raje namestijo druge naprave za oskrbo s toploto. Z uporabo določenih tokokrogov, cevi in ​​konvektorjev lahko naredite racionalno in praktično talno ogrevanje v stanovanju ali hiši.

Prednosti in slabosti talnega ogrevanja

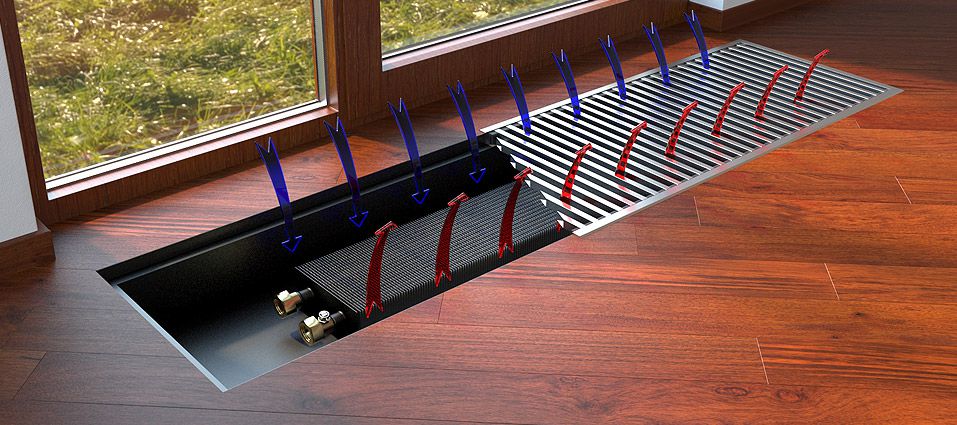

To vodno talno ogrevanje v stanovanju se od standardnega razlikuje po zasnovi in ​​načinu vgradnje radiatorjev. Njihova grelna površina se nahaja pod nivojem gotovih tal. Za konvekcijo zračnih tokov ima zgornja ravnina naprave za oskrbo s toploto rešetko.

Vsi vodi tople vode so prav tako skriti pod tlemi. Pravzaprav uporabnik vidi samo zgornjo mrežo hladilnika. Skozi to se zrak segreva. Razlike so tudi v dizajnu.

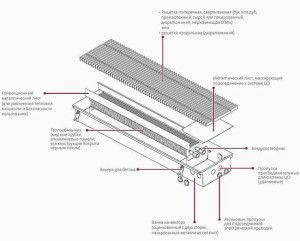

Ogrevalni konvektor v tleh ima podolgovato obliko. Cevi, skozi katere teče hladilna tekočina, so s pomočjo plošč za izmenjavo toplote povezane s telesom. Najpogosteje so izdelani iz bakra.

Pravilno nameščeno vodno talno ogrevanje z lastnimi rokami mora imeti naslednje prednosti:

• Potreben minimalni prostor. Za razliko od baterij celotna prostornina prostora ostane prosta;
• Izdelava toplotne zračne zavese. Za zmanjšanje toplotnih izgub je vodno talno ogrevanje v hiši nameščeno v bližini okenskih konstrukcij in zunanjih sten. Radiatorji ogrevajo zrak v območjih z najnižjimi temperaturami;
• Dober videz. Pravzaprav bo vodno ogrevanje tal v zasebni hiši videti harmonično v kateri koli notranjosti.

Pomanjkljivosti vključujejo neenakomerno porazdelitev toplote. Takšni sistemi niso priporočljivi za namestitev v velikih prostorih. Za doseganje optimalnega učinka mora imeti v talni vgrajen radiator ogrevanje ventilator za povečanje pretoka zraka. To vpliva na splošno hrupno ozadje. Za samodejno krmiljenje delovanja sistema morajo biti nameščeni termostati in programatorji.

Če analiziramo preglede talnih poplav, lahko ugotovimo, da je vir koncentracije prahu. Zato je za to vrsto oskrbe s toploto potrebno pogosteje izvajati mokro čiščenje.

Vrste konvektorjev za talno ogrevanje

Na prvi stopnji načrtovanja morate izbrati pravi grelni radiator, vgrajen v tla. Razlikujejo se ne le po standardnih močnostnih značilnostih, ampak tudi po zasnovi. Pomemben je tudi material izdelave.

Najprej se izračuna potrebna moč. Osnova so toplotne izgube v hiši ali stanovanju. Nato se izbere optimalen model konvektorja za talno ogrevanje.

Imeti mora zahtevane lastnosti delovanja - vzdržati nazivni tlak in temperaturo tople vode.

Za namestitev boste morali opraviti pripravljalna dela z grobim premazom. Učinkovito ogrevanje v tleh z lastnimi rokami se izvede šele po izolaciji grobe površine.

Izbira montažne sheme je v veliki meri odvisna od izvedbe talnih radiatorjev. Na voljo so v naslednjih vrstah:

• nadstropjee. Nahaja se neposredno na površini. Prednost je enostavna povezava vodnega ogrevanega talnega ogrevalnega sistema. Cevi se lahko namestijo na vrh stene. Pomanjkljivost - nezadovoljiv videz;
• Vgradna. Montirajo se neposredno v tla na grobo površino. V vidnem delu ostane samo rešetka. Vgradnja talnega gretja je zapletena, saj to ne vodi le do zmanjšanja višine prostora, ampak tudi do obvezne prilagoditve uporabljenih materialov visokim temperaturam.

Sheme vodnega talnega ogrevanja v stanovanju s stenskimi modeli niso upoštevane. Ne razlikujejo se od standardnih in imajo enake lastnosti.

Za povečanje stopnje konvekcije je lahko v paket vključen ventilator. To bo izboljšalo enakomerno porazdelitev toplote po prostoru. Vendar se stroški takih modelov zelo razlikujejo.

Trenutno obstaja vrsta proizvajalcev, katerih izdelki so primerni za DIY vodno talno ogrevanje. Najprej je treba izpostaviti konvektorje nemškega podjetja Kampmann. Odvisno od zahtevanih parametrov imajo lahko modeli ogrevalnih konvektorjev, vgrajenih v tla, dve ali tri cevi. V slednjem primeru se poveča nazivna moč naprave.

Modeli ogrevalnih radiatorjev, vgrajenih v tla poljskega podjetja Verano, češkega Miniba in nemškega Kermija, nimajo nič manj dobrih lastnosti delovanja. Če želite organizirati proračunsko ogrevanje v tleh z lastnimi rokami, lahko razmislite o izdelkih ukrajinskega podjetja Teplobrend in Carrera.

Dodatna funkcija vodnega talnega ogrevanja v zasebni hiši je lahko hlajenje poleti. Če želite to narediti, se morate povezati s hladilnim sistemom.

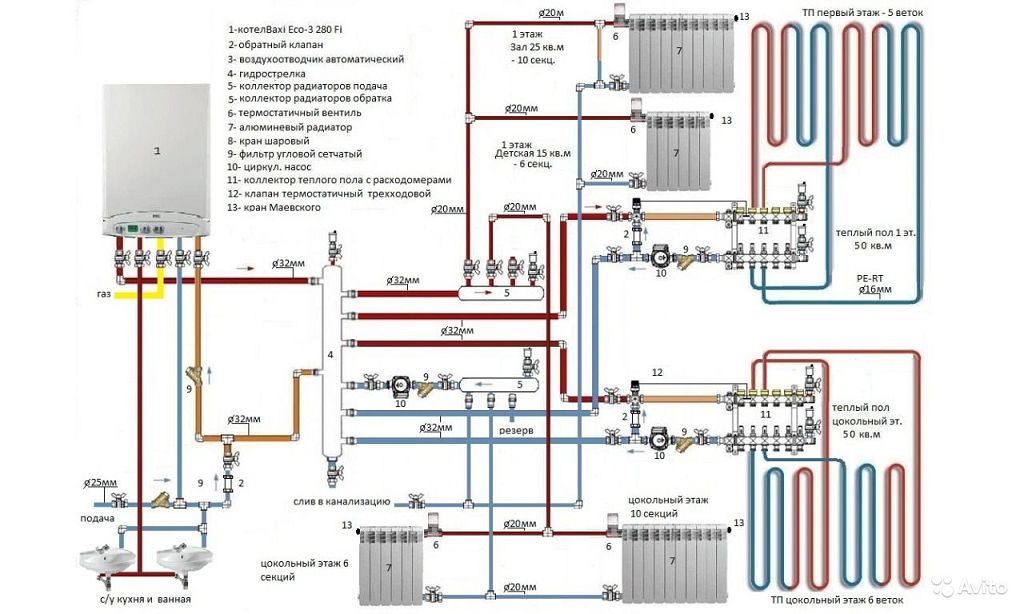

Sheme talnega ogrevanja

Ko izberete optimalen model ogrevalnega radiatorja, vgrajenega v tla, lahko začnete sestavljati diagram za njegovo namestitev. Na tej stopnji je pomembno upoštevati njegove operativne in tehnične značilnosti.

Ogrevalne sheme za vgradnjo talnega ogrevanja se praktično ne razlikujejo od standardnih. Razlika je v izbiri načina vgradnje cevi in ​​radiatorjev. Morajo biti skriti pod tlemi. Zato je treba vnaprej izbrati material za tla - izolacijo, podlago in dekorativno površino.

Pri izbiri sheme se upoštevajo naslednji dejavniki:

• Višina ogrevalnih konvektorjevki bo vgrajen v tla;
• Material cevi. Polimerov ni mogoče vgraditi v betonski estrih. Njihovo toplotno raztezanje lahko vpliva na celovitost linije. Za namestitev so potrebni posebni tulci;
• Inšpekcijske lopute. Po priključitvi vodno ogrevanega poda na ogrevalni sistem je zagotovljen prost dostop do stičišč cevovodov. To je potrebno za izvajanje popravil in vzdrževalnih del;
• Montaža zračnih ventilov, pip Mayevsky in termostatov. Najtežje je zagotoviti dostop do teh grelnih elementov.Shema vodnega ogrevanja tal v zasebni hiši mora upoštevati ta dejavnik.

Najpogosteje se izbira na zaprti dvocevni oskrbi s toploto. Zagotovil bo normalno porazdelitev temperature in je najbolj optimalen v smislu delovno intenzivne namestitve in izbire komponent.

Za povezavo bakrenih cevi grelnih radiatorjev, vgrajenih v tla s polimernimi cevmi, bodo potrebni posebni adapterji. Stik bakra z drugimi kovinami lahko povzroči oksidacijo spoja.

Montaža konvektorjev za talno ogrevanje

Pred pravilno namestitvijo kanalskih konvektorjev se izvedejo pripravljalna dela s tlemi. Potrebno je narediti nišo, kjer bodo nameščene grelne naprave. Najbolje je, da to storite v fazi popravila.

Dimenzije niše morajo biti 5-10 cm večje od dimenzij grelne naprave. To je potrebno za normalno priključitev grelnega radiatorja po vgradnji v tla. Vgrajena je dodatna plast toplotne izolacije. Za zaščito dekorativne površine je priporočljivo oblikovati nišo z betonskim vlivanjem.

Na tej stopnji je treba namestiti cevi za kasnejšo povezavo z radiatorjem. Namestijo se na tla ob upoštevanju možnega toplotnega raztezanja. Za razširjene odseke glavnega voda je potrebno namestiti kompenzacijske toplotne zanke.

Nadaljnji koraki namestitve so naslednji.

1. Namestitev toplotno odbojnega materiala. To bo pomagalo izboljšati konvekcijo in zmanjšati izgubo toplote.
2. Montaža grelnega konvektorja v tla. Če tega ni, se namesti substrat iz toplotno odpornega materiala. Radiator ne sme viseti.
3. Priključitev cevi na ogrevalni sistem.Pomembno je, da izberete pravilne adapterje, da zagotovite zanesljivo in trajno povezavo.
4. Namestitev okrasne rešetke.

Po končni vgradnji ogrevanja v tla se izvede testni zagon sistema. Najprej je treba opraviti tlačni preizkus. Temperaturo hladilne tekočine je treba postopoma povečevati. Enako velja za pritisk. Na tej stopnji se z lastnimi rokami preveri odsotnost puščanja v oskrbi s toploto vode v tla in nastavijo se načini delovanja termostatov.

Ena pogostih napak pri vgradnji konvektorjev brez korita je polnjenje niše z gradbeno peno. Njegov pritisk lahko povzroči deformacijo strukture.

Značilnosti delovanja talnega ogrevanja

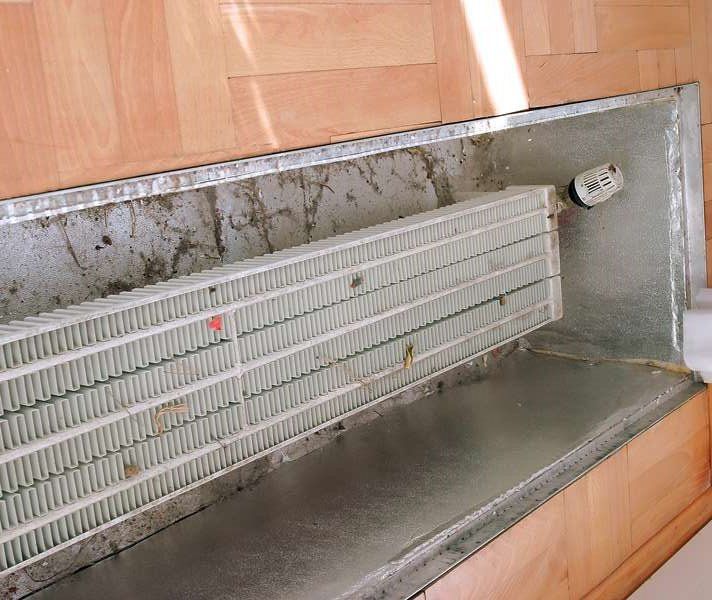

Pred vsako ogrevalno sezono je potrebno preveriti brezhibnost komponent sistema. Skoraj vsi pregledi talnega ogrevanja kažejo na veliko količino prahu in umazanije v nišah. Občasno jih je treba očistiti.

Med delovanjem se lahko parametri termostata spremenijo. Ker bo skrit za okrasno rešetko, je potrebno preveriti njegovo stanje. V nasprotnem primeru se poveča verjetnost okvare sistema. Poleg tega se spremlja celovitost povezave vodno ogrevanega poda z ogrevalnim sistemom. V takih shemah je težko nadzorovati pojav puščanja.

Pri modelih z ventilatorjem je električni vod položen vnaprej. Za izboljšanje udobja je priporočljivo narediti daljinsko stikalo. Pogosta je tudi zamašitev rotorja ventilatorja. Očistiti ga je treba pred vsako kurilno sezono.
