Kotel na odpadno olje z vodnim krogom je oprema za talno ogrevanje, ki deluje na neobičajno gorivo v obliki odpadkov. Naprava je ekonomična, boljša od plinskih analogov. Zasnova bo optimalna izbira za ogrevanje zasebnih domov, kjer je uporaba električne energije za ogrevanje draga, plinovod pa ni zagotovljen ali je še v razvoju. Kotel bo rešil problem ogrevanja velikih površin od 600 metrov in bo prihranil denar ljudem, ki imajo prost dostop do velikih količin odpadnega olja.
Princip delovanja

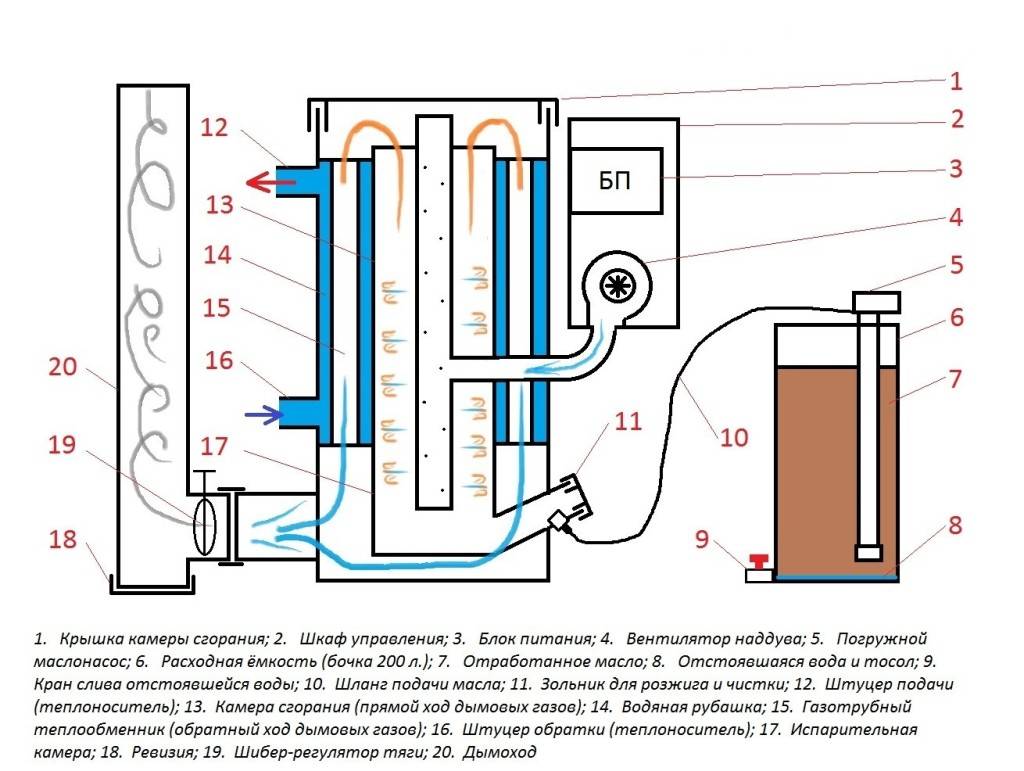

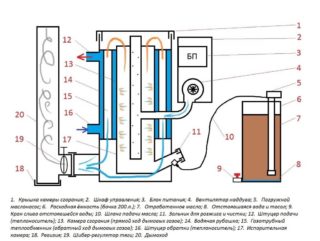

Kotli na odpadno olje z vodnim krogotokom se nekoliko razlikujejo od dizelskih/plinskih izvedb. Pred zgorevanjem je treba gorivo močno segreti v specializirani komori, ki se najpogosteje nahaja na zunanji strani gorilnika.
Načelo delovanja:
- S pomočjo črpalke se odpadni material transportira iz rezervoarja za gorivo v rezervoar za predgretje. Poseben plovec uravnava vstopni volumen.
- Z grelnim elementom (grelnim elementom) olje segrejemo na 80-110°C.
- Ko doseže delovno temperaturo, se gorivo skozi šobo transportira v zgorevalno komoro, kjer se s turbinskim polnjenjem pomeša z zrakom.
- Toplotni izmenjevalnik se segreva in prenaša energijo na hladilno tekočino, ki kroži v tokokrogu.

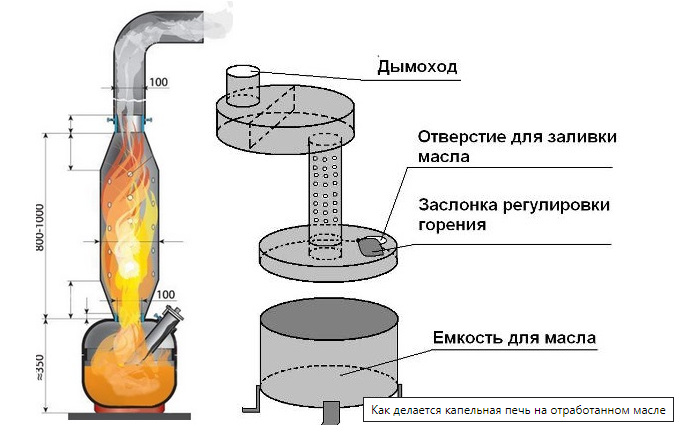

Navpični kapljični modeli delujejo po nekoliko drugačnem principu:
- olje se vlije iz zunanjega rezervoarja v vročo posodo, ki se nahaja v zgorevalni komori;
- Ko je gorivo na vroči površini, izhlapi;
- Zaradi vpihovanja zraka nastala mešanica popolnoma zgori.
Stene komore v tem primeru predstavljajo vodni plašč, ki pri segrevanju deli toploto s hladilno tekočino.
Mešanica zrak-olje gori pri temperaturi, ki jo določi proizvajalec. Najpogosteje se parametri spreminjajo znotraj 600 ° C. Pomembno je zagotoviti, da ni odstopanj od norme, sicer bo to povzročilo hitro kontaminacijo zgorevalne komore in drugih delov opreme, proces izgorevanja goriva bo nepopoln in v kotlu se bodo začele tvoriti strupene snovi. Za povečanje varnosti in podaljšanje življenjske dobe konstrukcije je priporočljivo, da delo pri zagonu zaupate profesionalnim obrtnikom z ustreznimi kvalifikacijami.
Za proizvodnjo 11 kW toplote je potreben 1 liter. delati. Z naravnimi izgubami se bo v povprečju z močjo 30 kW porabilo 3 litre goriva na uro. Parametri, navedeni v navodilih proizvajalca, so v glavnem zasnovani za neprekinjeno delovanje opreme.
Prednosti in slabosti
- Avtonomija. Ogrevalni sistem na olje ne zahteva dovoda plina.
- Zanesljivost. Preprosta, razumljiva zasnova s pravilnim in skrbnim delovanjem redko zahteva popravilo.Glavna stvar je, da pravočasno opravite vzdrževanje in zamenjate obrabljene dele.
- Ugodnost, prihranek. Rabljeno olje je poceni in učinkovito gorivo ter stane manj kot plin in elektrika.
- Širok spekter uporabe: poslovne stavbe, stanovanjske zgradbe, proizvodna/industrijska območja itd.
- Prijaznost do okolja. Med delovanjem gorivo popolnoma izgori, kar zagotavlja odsotnost emisij škodljivih snovi v ozračje.
- Hitro segrevanje. Delovna temperatura je dosežena hitro, prenos toplote se začne že v prvih minutah delovanja.
Poleg svojih prednosti ima izpušni kotel manjše pomanjkljivosti:
- Potrebno redno vzdrževanje. Ker je rabljeno olje material, ki ga je mogoče reciklirati, vsebuje različne nečistoče, ki se usedajo na površine konstrukcije. Da bi zmanjšali pogoste okvare, stene zgorevalne komore zahtevajo stalno čiščenje kontaminantov.
- Montaža dimnika. Oljni kotli zahtevajo vgradnjo dodatnih elementov.
Preden izberete opremo te vrste, je treba oceniti razpoložljivost goriva. Rudarjenje se izvaja predvsem na bencinskih servisih in v nekaterih podjetjih.
Dvokrožni kotli
Dvokrožno ogrevanje na olje omogoča poleg toplote oskrbo stanovanjskih / nestanovanjskih prostorov s toplo vodo. Ravna površina rezervoarja, napolnjenega z vodo, se segreva in s črpalko uravnava tlak v vodu. Temperatura dovedene tekočine se praktično ne spremeni, zato je potrebno redčenje s hladno vodo.
V izpušnih ogrevalnih sistemih je priporočljivo uporabljati rezervoarje s prostornino največ 140 litrov. Kotel se segreje v kratkem času, povprečno 2 uri, odvisno od velikosti rezervoarja.
DIY kotel na odpadno olje
Za kotel, ki ga naredite sami, boste potrebovali:
- listni material za rezervoar, pokrov;
- oljna črpalka;
- toplotno odporna tesnilna masa;
- cev za dimniško opremo;
- jekleni adapterji;
- ventilator;
- podporni kovinski adapterji.
Prav tako je pomembno, da vnaprej pripravite orodje: varilni stroj z elektrodami, mlin, gradbeni trak, komplet ključev, vrtalnik, kladivo. Kot kotel lahko uporabite sode s kisikom/propanom; to bo pospešilo in olajšalo postopek.
Faze lastne proizvodnje opreme:
- izdelava risbe - najpogosteje se vzame optimalna že pripravljena možnost in se prilagodi določenim pogojem;
- izbira materialov - upoštevajo se razred in debelina jekla;
- izdelava naprave po shemi.
Med varjenjem je pomembno zagotoviti, da so šivi tesni in varni. Za nastavitev položaja so na dno privarjene noge, ki po potrebi spremenijo višino. Po pripravi kotla se izvedejo kontrolni preizkusi, kjer se moč postopoma povečuje.
Za enakomerno porazdelitev in pretok goriva se uporablja avtomatizacija, ki se prodaja v specializiranih maloprodajnih mestih.

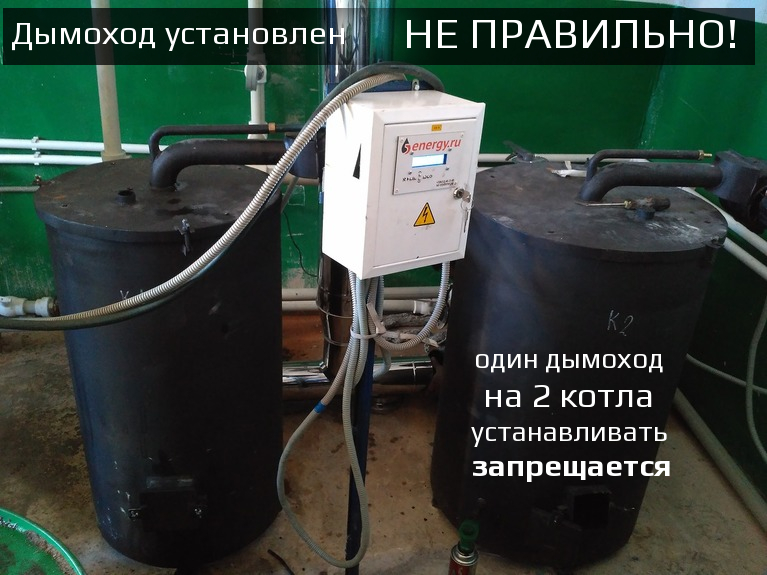

Montaža kotla in dimnika
Žice in cevi za olje so izolirane, tako da ni neposrednega stika z vročim kotlom.Toplotni senzorji so nameščeni ob strani cevi, posoda za odpadke pa je nameščena največ 1,5 metra od ogrevane površine konstrukcije.
Pri nameščanju dimnika upoštevajte naslednja pravila:
- premer ustreza izhodu cevi;
- debelina kovinske cevi ne manj kot 0,5 mm;
- ne več kot tri zavoje;
- višina ne manj kot 5 metrov.
Dimnik naj se dviga nad streho.
Značilnosti delovanja
Med delovanjem je za podaljšanje življenjske dobe opreme potrebno redno izvajati naslednje ukrepe:
- čiščenje zgorevalne komore;
- čiščenje cevi za dovod olja;
- Odpihovanje avtomatike iz prahu.
Upoštevati morate tudi vsa priporočila proizvajalca.
Lastno izdelan kotel mora biti varen. Napravo je treba postaviti stran od vnetljivih predmetov in materialov. Ker med delovanjem kotla pride do povečanega izgorevanja kisika, je pomembno zagotoviti prezračevanje prostora in dimnik z regulacijo vleka. Na stičišču dimnika in strehe je nameščen zaščitni ovoj.
