Delovanje ogrevalnega sistema je neposredno odvisno od pravilno izbranih komponent. Izpolnjevati morajo ne samo zahteve glede kakovosti, ampak tudi tehnične in operativne zahteve. Kaj vpliva na izbiro grelnih elementov: radiatorji, kotli, črpalke, cevi? Najprej morate ugotoviti metodologijo za izgradnjo kakovostne in zanesljive oskrbe s toploto.
Postopek izbire grelnih elementov
Prva faza ustvarjanja katerega koli inženirskega sistema je izdelava inženirskega projekta. Vsebuje izračun osnovnih parametrov, izbiro črpalke ogrevalnega sistema, kotla in drugih elementov. To delo naj opravijo strokovnjaki, ki poznajo metodologijo in postopek izračunov.
Ogrevalni sistemi so lahko več vrst - klasična vodna, električna talno ogrevanje, konvektorsko ogrevanje itd. Najpogostejša vrsta je voda, saj izpolnjuje vse sodobne zahteve. Če pa ga želite ustvariti, morate izbrati plinski ogrevalni kotel in drugo potrebno opremo.

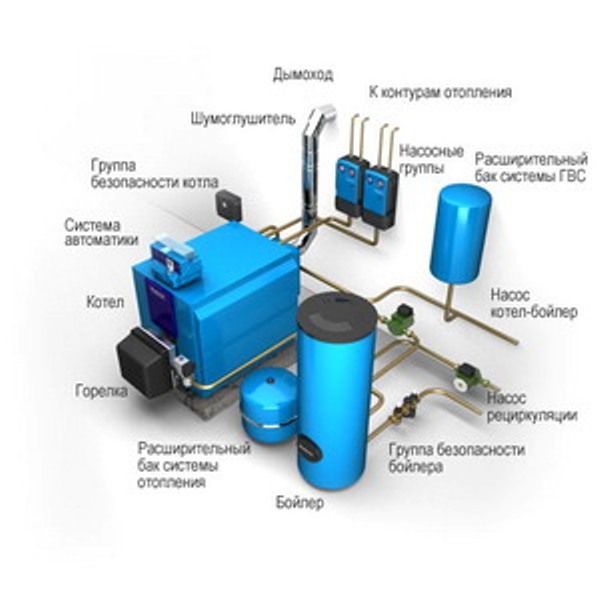

Razmislimo o postopku načrtovanja oskrbe s toploto za zasebno hišo kot najbolj zapletenega:
- Izračun toplotnih izgub v stavbi ob upoštevanju podnebja v regiji - najnižje temperature pozimi, vlažnost itd.
- Določitev optimalne razporeditve cevovoda - enocevni, dvocevni ali razdelilni sistem.
- Izračun parametrov komponent. Ta stopnja bo neposredno vplivala na izbiro ogrevalnih radiatorjev, kotla, cevi.
- Določitev najprimernejših elementov glede na ponudbo na trgu. To je ena najpomembnejših faz, saj se lahko pri izbiri cevi za ogrevanje njihova dejanska zmogljivost bistveno razlikuje od izračunane.
Z izpolnjevanjem teh pogojev in upoštevanjem zahtev za vgradnjo oskrbe s toploto lahko ustvarite resnično učinkovit ogrevalni sistem za podeželsko kočo. Toda kako se izbira grelnih radiatorjev za zasebno hišo razlikuje od podobnih modelov za stanovanje, priključeno na centralno ogrevanje? Vse temelji na začetnih tehnoloških podatkih - tlak v ceveh, temperaturni pogoji itd. Toda najprej morate razmisliti o najpomembnejši komponenti katerega koli sistema - izbiri kotla za ogrevanje zasebne hiše.
Vezje mora vsebovati krmilne elemente - termostate, programerje. Z njihovo pomočjo bo mogoče spreminjati stopnjo ogrevanja zraka za vsako sobo posebej.
Izbira ogrevalnega kotla
Temperatura hladilne tekočine se poveča zaradi pretvorbe energije. To funkcijo opravljajo kotli. Njihovi parametri v veliki meri določajo učinkovitost celotnega sistema.Zato je izbira električnega kotla za ogrevanje ali njegovega plinskega ekvivalenta glavna prednostna naloga pri načrtovanju avtonomne oskrbe s toploto.
Prva naloga projektanta je določiti optimalno možnost nosilca energije. Glavni dejavnik je stopnja razpoložljivosti in cena. Na podlagi tega je mogoče izbrati naslednje vrste kotlov za ogrevanje zasebne hiše:
- Plin. Najpogostejši in ekonomični modeli. Delujejo lahko tako iz centralnega voda kot iz plina v jeklenkah;

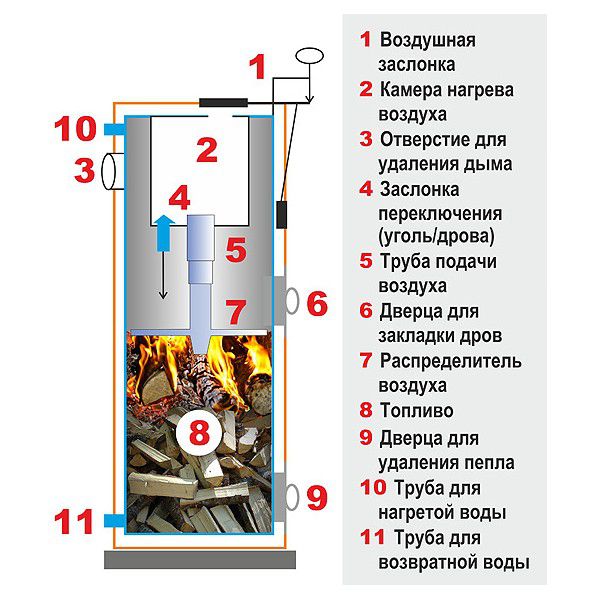

- Trdno ali tekoče gorivo. Zahtevajo skladnost s posebnimi pogoji delovanja, ki vključujejo organizacijo prostora za shranjevanje drv, premoga ali dizelskega goriva. Nameščen le, če obstaja dostop do poceni energije;

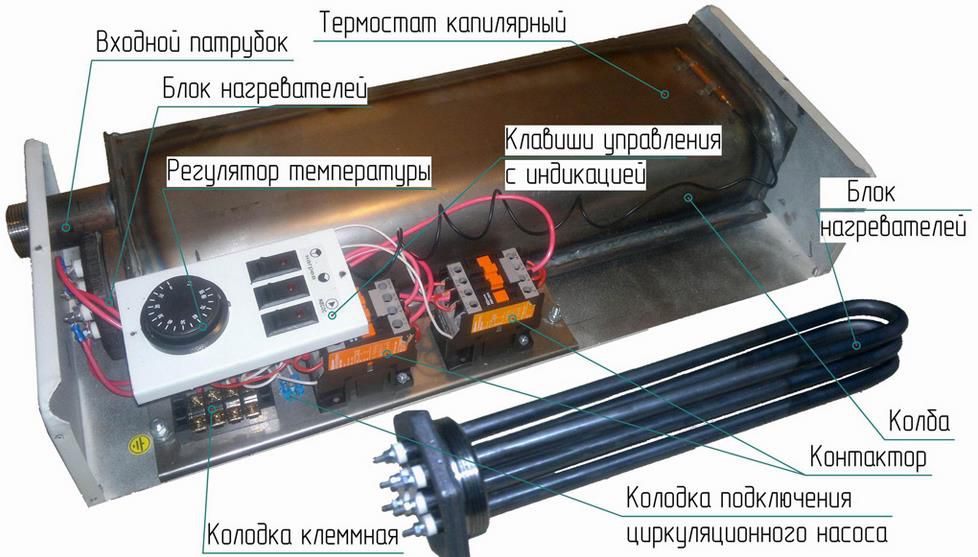

- Električni. Odlikuje jih majhna velikost in optimalna učinkovitost. Vendar pa je pri izbiri električnega kotla za ogrevanje treba upoštevati visoke stroške energije.
Vsaka od teh vrst ima svoje prednosti in slabosti. Odločilnih pa je več splošnih značilnosti.
Za shranjevanje ustekleničenega plina je potrebno urediti ločen prostor z vsemi varnostnimi ukrepi - prezračevanjem, zanesljivim preklopnim sistemom jeklenk itd.
Izbira moči kotla
To je odločilni parameter, ki kaže, koliko toplotne energije bo struktura proizvedla v 1 uri. Na izbiro moči ogrevalnega kotla vplivajo številni dejavniki - izračunani temperaturni pogoji sistema, toplotne izgube hiše, njena površina in prostornina.
Obstaja več načinov za določitev tega parametra.Neposredno vplivajo na parametre za izbiro plinskega ogrevalnega kotla ali njegovega enakovrednega:
- Po površini in prostornini hiše. Za ogrevanje zraka na 10 m² je v povprečju potreben 1 kW toplotne energije. Toda to je le, če imajo zunanje stene hiše dobro toplotno izolacijo;
- Izvedite zapletene izračune toplotnih izgub stavbe. V tem primeru se ne bodo upoštevali samo parametri za izbiro moči ogrevalnega kotla, temveč tudi stopnja obremenitve sistema.
Za rezervo strokovnjaki priporočajo dodajanje 15-20% končni moči kotla. To je potrebno za morebitno širitev ogrevanja ali namestitev bolj produktivnih radiatorjev in baterij.
Sčasoma se bo učinkovitost katerega koli kotla zmanjšala. Zato je za ohranitev prvotnih lastnosti potrebno občasno izpirati izmenjevalnik toplote in preverjati delovanje krmilnih elementov.
Vrsta vgradnje ogrevalnega kotla
Trenutno se izbira plinskega ogrevalnega kotla izvaja ne le ob upoštevanju njegovih tehničnih parametrov, ampak tudi glede na njegove operativne parametre. Potrošnik pripisuje velik pomen načinu njegove namestitve.

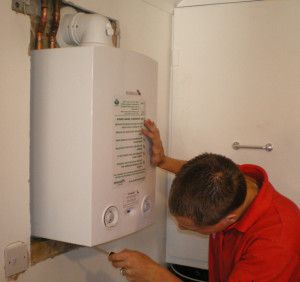

Plinski modeli imajo najpogosteje način pritrditve na steno. S tem zmanjšamo zasedeno površino in nikakor ne vplivamo na moč ogrevalnega kotla pri izbiri. Vendar pa se za močne vrste grelnih naprav uporablja samo stenska namestitev. To je posledica velike teže izmenjevalnika toplote in dodatne opreme - ekspanzijske posode, krmilne enote, obtočnih črpalk itd.
Ne glede na način namestitve mora biti material sten in tal, kjer je predvidena namestitev kotla, negorljiv.

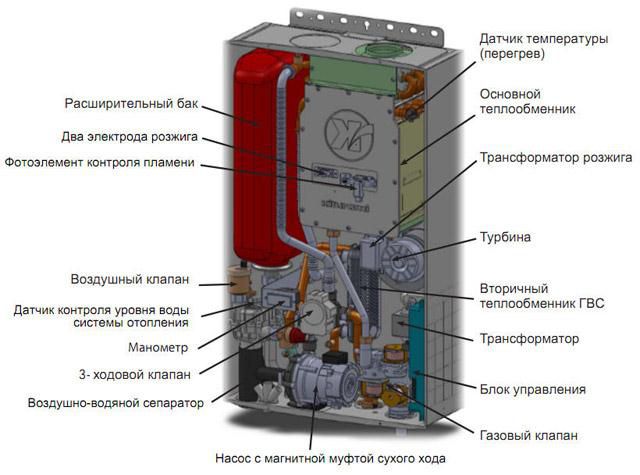

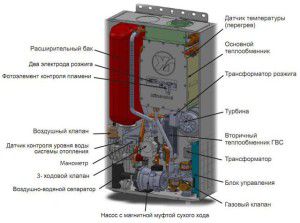

Oblikovne značilnosti in oprema kotla
Na izbiro kotla za ogrevanje zasebnega doma vpliva njegova zasnova in dodatne komponente, ki so v njem.
Pred nakupom modela morate preveriti opremo in njeno funkcionalnost. Da ne bi izbirali obtočne črpalke za ogrevanje, lahko izberete kotel, kjer je ta komponenta že nameščena. Poleg tega je priporočljivo preveriti prisotnost naslednjih elementov:
- Ekspanzijska posoda za varnostno skupino. Pogosto je težko izbrati ekspanzijsko posodo za ogrevalni sistem, saj je lahko precejšnje velikosti in ima zapleten diagram namestitve;
- Razpoložljivost drugega kroga za sanitarno vodo;
- Zmogljivosti krmilne enote so programator, prenos podatkov o stanju sistema uporabniku preko GSM modula itd.
To so glavne značilnosti, ki neposredno vplivajo na izbiro električnega kotla za oskrbo s toploto ali njegovega analoga na trdo gorivo ali plin.
Pred nakupom kotla je priporočljivo preveriti oddaljenost servisnih centrov za izdelke določene blagovne znamke. To bo pomagalo hitro rešiti situacije z okvaro ali okvaro opreme.
Izbira radiatorjev za ogrevanje
Po izbiri optimalnega modela kotla se morate odločiti za naslednje komponente ogrevanja - baterije in radiatorje. Namenjeni so prenosu toplotne energije iz hladilne tekočine v zrak v prostoru. Pri izbiri grelnih radiatorjev je priporočljivo najprej preučiti ponudbo, ki je na voljo na trgu.
Kako se izbira ogrevalnega radiatorja za stanovanje razlikuje od podobnega za avtonomno ogrevanje? Najprej sistemski parametri.Zato morate najprej preučiti trenutne značilnosti ogrevanja in v skladu z njimi kupiti optimalen model baterije:
- Nazivni tlak. Določitveni parameter za katero koli vrsto ogrevanja, razen gravitacijskega. V avtonomnih sistemih je ta številka običajno 2,5-3 atm. V centraliziranih so možni skoki do 5-6 atm;
- Odvajanje toplote. Pri izbiri grelnih radiatorjev za zasebno hišo ali stanovanje je treba upoštevati nazivno toplotno moč naprave. Meri se v vatih. Odvisno od zasnove proizvajalec navede ta indikator za 1. odsek ali celotno baterijo kot celoto;
- Temperaturne omejitve. Skoraj vsi modeli so zasnovani za toplotno izpostavljenost do +110 ° C;
- Način povezave. Pri izbiri grelnega radiatorja za stanovanje najpogosteje izberejo modele s stranskim priključkom. Vendar pa poleg tega obstaja še spodnji in zgornji način za povezavo naprave s sistemom.
Poleg zgornjih delovnih parametrov imajo baterije za oskrbo s toploto številne druge edinstvene lastnosti. Vplivajo na namestitev in nadaljnje delovanje naprave.
Preden izberete grelni radiator za stanovanje, morate preveriti njegovo konfiguracijo. Lahko vključuje nosilec, čepe za cevi in mehanski termostat.

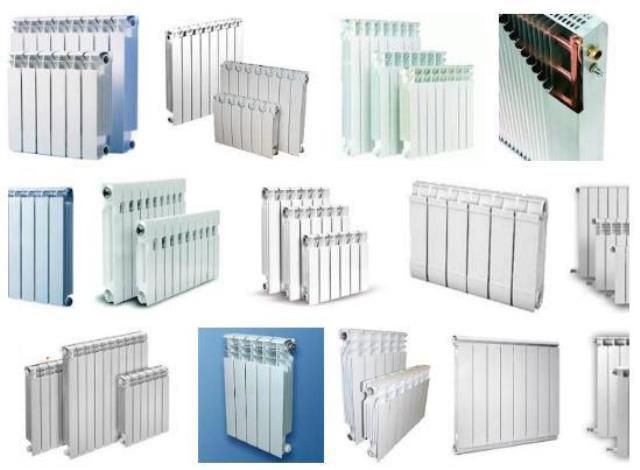

Material radiatorja
Proizvajalci ponujajo veliko modelov, ki se razlikujejo ne le po videzu, ampak tudi po materialu izdelave. Vsak tip radiatorja je zasnovan za uporabo v določenih pogojih. Zato je za izbiro optimalne grelne baterije za zasebni dom potrebno preučiti njene lastnosti, ki so odvisne od materiala izdelave.
Do nedavnega je bila večina stanovanjskih stavb opremljena samo z baterijami iz litega železa. Vendar pa imajo številne pomanjkljivosti, zato so bile razvite bistveno nove vrste grelnih naprav:
- Aluminij. Sestavljeni so iz dovodnih in povratnih cevi, skozi katere teče hladilna tekočina. Za prenos toplotne energije so povezani z odseki. Najboljši modeli niso izdelani z varjenjem, temveč z litjem;

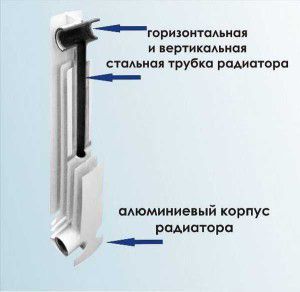

- Bimetalni. Odlikuje jih prisotnost jeklenih ali bakrenih cevi, ki zagotavljajo optimalne karakteristike delovanja - tlak;
- Jeklo. Večinoma gre za panelne baterije, sestavljene iz cevovoda, jeklenega ohišja in plošč za izmenjavo toplote, ki zagotavljajo prenos toplote. Odlikujejo jih nizki stroški in enostavnost povezovanja.
Za avtonomno ogrevanje najpogosteje izberejo aluminijaste ali bimetalne grelne radiatorje. Za centralno ogrevanje je priporočljiva vgradnja litoželeznih ali kakovostnih bimetalnih. To je posledica možnega vodnega udara, značilnega za to vrsto ogrevanja.
Vsak model radiatorja ali baterije mora imeti certifikat kakovosti oziroma skladnosti. Kupec ima pravico zahtevati kopijo tega dokumenta.

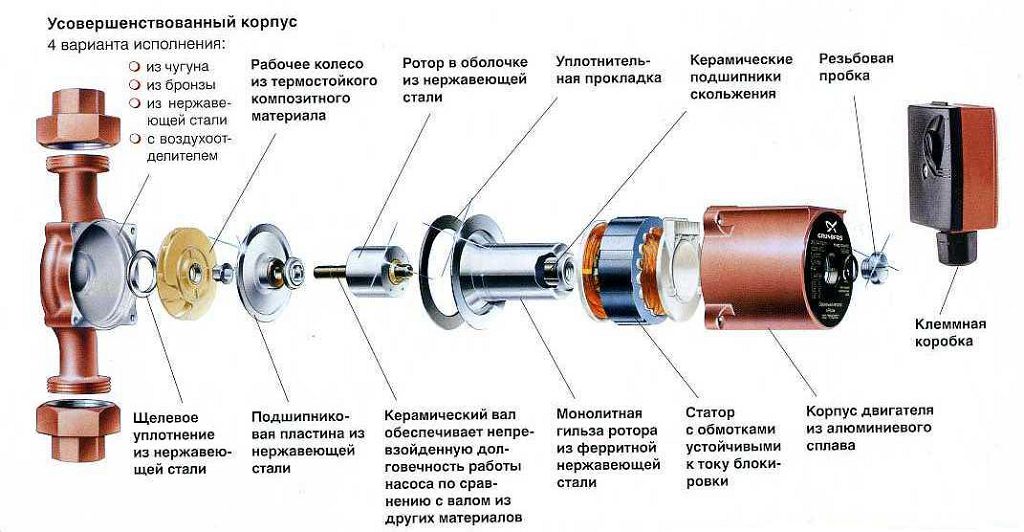

Izbira obtočne črpalke za ogrevanje
Za zaprte ogrevalne sisteme je potrebna vgradnja obtočne črpalke. Razširitev hladilne tekočine izzove začetek njenega gibanja po avtocestah. Vendar v večini primerov to ni dovolj za normalno delovanje. Zato je treba izbrati črpalko ogrevalnega sistema.
Če želite izbrati obtočno črpalko za ogrevanje, morate poznati njene glavne tehnične značilnosti:
- Učinkovitost. Določa količino hladilne tekočine, ki prehaja skozi napravo v 1 uri;
- Vrednost tlaka. Označuje stopnjo, do katere je premagan hidravlični upor cevovodov in radiatorjev v ogrevalnem sistemu;
- Poraba energije – tor.
Pogosto se porabi malo časa za izbiro črpalke za ogrevalni sistem. To je napaka, saj je porazdelitev toplote po ceveh in radiatorjih odvisna od njegovih parametrov. Zato strokovnjaki poleg tehničnih specifikacij priporočajo natančno preučevanje funkcionalnosti vsakega modela:
- Mokri ali suhi rotor. V prvem primeru bodo stroški bistveno nižji, vendar se bo raven hrupa povečala;
- Krmilne naprave. Najbolje je izbrati obtočne črpalke za ogrevanje z elektronskimi krmilnimi enotami. Samodejno bodo spremenili hitrost vrtenja rotorja glede na zunanje dejavnike - temperaturo in tlak.
Upoštevati morate tudi izbiro grelne tekočine; antifriz ima veliko večjo gostoto kot voda. Zato mora biti moč črpalke 25-30% večja od izračunane.
Pri nameščanju 2 ali več črpalk je potrebno zagotoviti njihovo normalno delovanje, zlasti pa sinhronizacijo vrtenja lopatic. V nasprotnem primeru se bo v sistemu pojavil vodni udar.

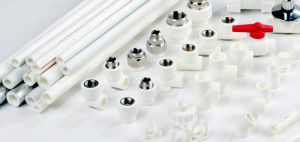

Izbira ogrevalnih cevi
Kaj je osnova za izbiro polipropilenskih cevi za ogrevanje? Ta material je postal resnično univerzalen. Kljub vsem svojim prednostim pa ima številne pomanjkljivosti, ki se jih morate zavedati.
Pri izbiri ogrevalnih cevi bodite pozorni na njihove značilnosti delovanja. Tako so jeklene konstrukcije veliko bolj zanesljive in brez poškodb prenesejo znatne obremenitve.Vendar jih proces oksidacije uniči. Zato kupci pogosto izberejo polipropilenske cevi za ogrevanje.
Imajo številne posebne parametre, ki jih je treba upoštevati:
- Najvišja temperatura izpostavljenosti. Najvišja vrednost za cevi iz stisnjenega polietilena je +95°C. V povprečju ta številka ne presega +90 ° C;
- Vrednosti tlaka. Odvisni so od izbire preseka ogrevalnih cevi - večji kot je premer, debelejša je stena. Običajno najvišji tlak ne sme presegati 15 atm;
- Vrsta ojačitvenega sloja. Za znižanje stroškov gradnje se za to uporablja aluminijasta folija. Dragi modeli so ojačani s steklenimi vlakni.
Na prvi stopnji je potrebno izračunati parametre sistema. Na podlagi tega se izbere prečni prerez ogrevalnih cevi. Določa skupno količino hladilne tekočine, izbiro njegove vrste in optimalno hitrost gibanja.
Pri izbiri hladilne tekočine je treba upoštevati njen možni učinek na material cevi. To še posebej velja za jeklene cevi.
Poleg zgornjih komponent ogrevalnega sistema je treba pozornost posvetiti izbiri ekspanzijske posode, varnostne skupine in zapiralnih regulacijskih ventilov.
