Pri strokovnem načrtovanju ogrevalnega sistema je treba upoštevati tri glavne dejavnike: nazivno moč, postavitev naprav in njihovo prilagoditev. Za rešitev zadnjega problema je potrebno uporabiti posebne armature, pa tudi naprave za spreminjanje temperaturnega režima v določenem odseku vezja. Kako pravilno prilagoditi ogrevalni sistem hiš in stanovanj: pipe, radiatorji, radiatorji?

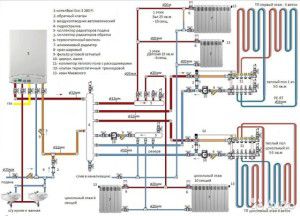

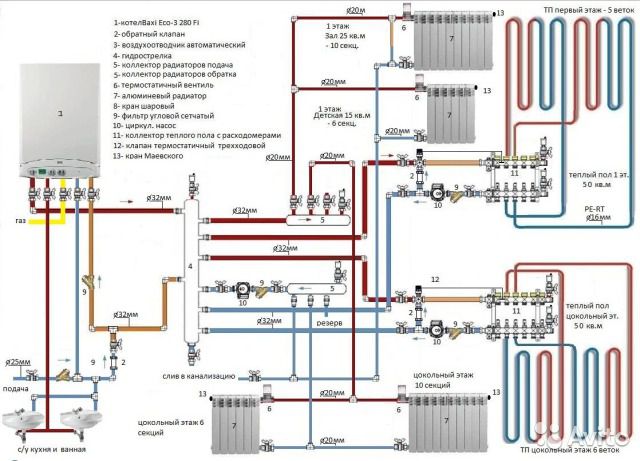

Metode prilagajanja ogrevalnega sistema
Obstaja več načinov za spreminjanje značilnosti oskrbe s toploto. Pravočasna hidravlična prilagoditev ogrevalnega sistema je potrebna za stabilizacijo tlaka na določenih območjih in celotnem krogu kot celoti. Nastavitev temperature služi kot orodje za spreminjanje stopnje ogrevanja zraka v določenem prostoru. Najpogosteje se za to uporablja pipa za uravnavanje temperature ogrevanja.
Vse zgoraj navedene lastnosti so v veliki meri odvisne od delovanja kotla. Vendar pa je za normalizacijo sistemskih parametrov potrebno namestiti dodatne komponente.Glede na funkcijo jih delimo na naslednje vrste:
- Temperatura. Uporabljajo se za delno ali popolno blokiranje pretoka hladilne tekočine v radiatorjih ali v ločenem krogu. S pomočjo pip, termostata ali mešalnih enot se prilagodijo grelni radiatorji v stanovanju;
- Pritisk. Temperaturne razlike med dovodom in povratkom lahko povzročijo skoke tlaka. To bo povzročilo neravnovesje v sistemu, kar bo poslabšalo njegovo delovanje. Za odpravo te težave so nameščene hidravlične puščice, tako kot se izvaja napeljava kolektorske cevi.
V praksi pravočasna nastavitev pip na radiatorjih zmanjša stroške energije. Tudi z uporabo regulacijskih ventilov lahko spremenite stopnjo segrevanja zraka v prostoru.
Dejanska zmogljivost ogrevalnega sistema mora sovpadati z izračunano. Na ta način se lahko zmanjša število nastavnih elementov.
Vrste regulatorjev
Prilagoditev ogrevanja v stanovanjski hiši ali zasebni koči se izvaja s posebnimi napravami. Nameščeni so v določenih delih sistema in lahko delujejo v avtomatskem ali ročnem načinu. Montirajo se na radiatorje, mešalne enote in razdelilnike.
Preden izberete določen model, je treba ugotoviti optimalen način za spremembo temperaturnega režima za tlak v sistemu. Glede na notranjo strukturo lahko prilagoditev radiatorjev ogrevanja v stanovanju izvedemo na dva načina:
- Delna blokada količine hladilne tekočine v akumulatorju. Če želite to narediti, namestite pipe in termostate;
- Mešanje tokov vroče in ohlajene vode za tvorbo hladilne tekočine želene temperature.To se naredi z mešalnimi enotami, v katerih so nameščeni dvo- in trosmerni ventili.
Popolna prilagoditev ogrevalnega sistema zasebnega doma se lahko izvede šele po temeljiti študiji naprav teh komponent.
Regulacijske pipe za ogrevanje

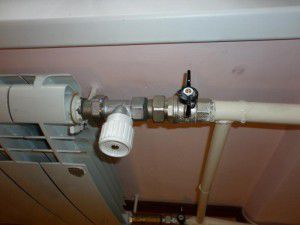

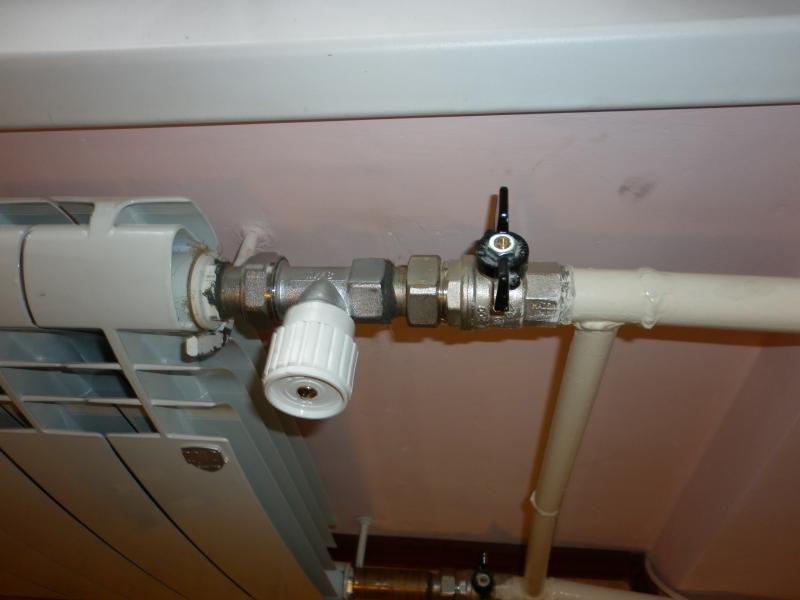

Najlažji način za spreminjanje delovne temperature baterij je namestitev zapornih ventilov. Uporablja se za nastavitev ogrevalnih pip v stanovanju ali hiši. Odvisno od zasnove lahko opravljajo dve funkciji - hitro zaprejo pretok hladilne tekočine med popravilom ali regulacijo tople vode v baterijo.

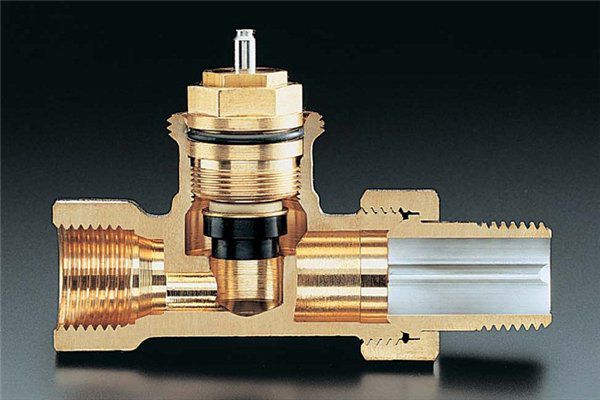

Krogelni ventili niso zasnovani za spreminjanje pretoka volumna hladilne tekočine. Zato je nemogoče regulirati temperaturo grelne baterije z njihovo uporabo. Če želite to narediti, morate uporabiti drug model ventila - stožčasti ventil. V njem se s pomočjo palice spremeni premer izvrtine v odseku glavne črte.
Namestitev stožčastega ventila je poceni mehanizem za spreminjanje temperature v grelnem radiatorju. Toda poleg tega ima njegovo delovanje več pomanjkljivosti:
- Ročni način delovanja. Ko spremenite stopnjo segrevanja vode v ceveh, da zmanjšate ali povečate pretok toplote do radiatorja, morate neodvisno prilagoditi položaj palice;
- Za merjenje temperature v radiatorju je priporočljivo namestiti termometer;
- Sčasoma se gumijasto tesnilo tanjša, kar povzroči okvaro.
Trenutno se nastavitev temperature grelnega radiatorja s pipami ne izvaja. V ta namen se uporabljajo drugi mehanizmi z veliko večjim naborom funkcij.
Na že vgrajen konusni ventil se lahko montira tako imenovani servo pogon.Samodejno bo spremenil položaj palice glede na temperaturo v prostoru ali ogrevalnem sistemu.
Termostati za ogrevanje
Najbolje je, če se temperatura ogrevalnega radiatorja nastavlja v avtomatskem in polavtomatskem načinu. To funkcijo opravljajo termostati - naprave za spreminjanje prostornine pretoka vode v baterijo.
Najpogosteje se termostati z neposrednim delovanjem uporabljajo za cevi radiatorjev. Strukturno so podobni zgoraj obravnavanim pipam, z eno izjemo - položaj stebla se samodejno spreminja glede na temperaturo tople vode.

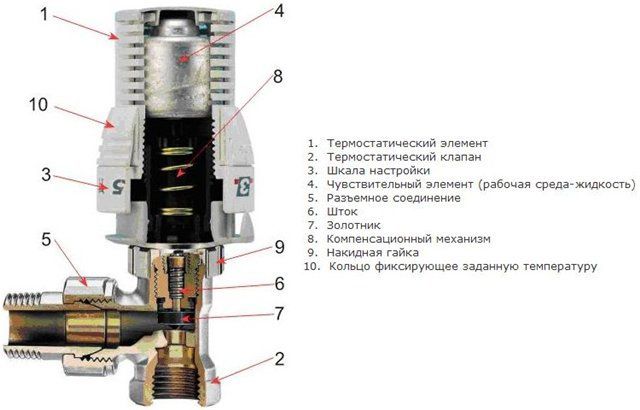

Ta sistem za nadzor temperature ogrevanja je sestavljen iz mehanskega dela in senzorskega elementa. Funkcije slednjega lahko opravlja parafin ali katera koli tekočina z visoko stopnjo toplotnega raztezanja. Ko se temperatura dvigne, senzorski blok pritisne na sedež ventila in s tem sproži spuščanje stebla. Odzivna temperatura se nastavlja z vzmetjo, ki je povezana s termostatskim elementom.
Prednost takšne nastavitve ogrevalnih radiatorjev v stanovanju je samodejno delovanje naprave. Uporabnik mora na termostatu le nastaviti želeno stopnjo ogrevanja radiatorja. Toda poleg tega morate poznati posebnosti prilagajanja radiatorjev ogrevanja stanovanja:
- Termostati v veliki večini primerov nimajo funkcije povezave z zunanjimi temperaturnimi senzorji. Njihovo delovanje ni odvisno od stopnje segrevanja zraka v prostoru, kar lahko povzroči nekaj nelagodja;
- Po daljšem obdobju nedejavnosti se sedež ventila pritrdi v ohišje. Če ga želite odpraviti, morate ročno spustiti in dvigniti palico;
- Vsak model termostata je zasnovan za določeno delovno temperaturo.
Kljub navideznim prednostim termostatov pred nastavljivimi pipami na grelnih radiatorjih ne morejo bistveno vplivati na spremembo stopnje segrevanja baterij. To funkcijo opravljajo druge naprave.
Za polno delovanje radiatorjev morajo poleg termostata radiatorji vsebovati ventil Mayevsky za odpravo zračnih zastojev.

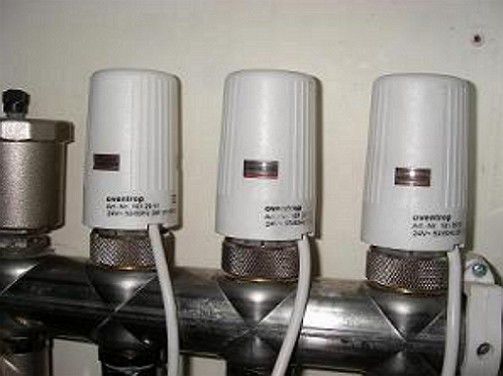

Servo pogoni za regulacijo ogrevanja

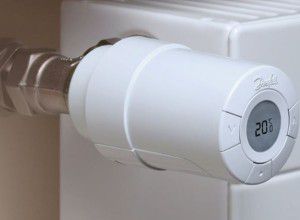

Druga vrsta termostata - servo pogon - ima večjo funkcionalnost. Možna je montaža za nastavitev ogrevalnih pip v stanovanju z že vgrajeno armaturo. Pravzaprav servo pogon opravlja funkcijo spreminjanja položaja stebla na pipi glede na zunanje dejavnike - temperaturo hladilne tekočine ali stopnjo segrevanja zraka v prostoru.
Za razliko od termostata ima večina modelov servo pogonov vgrajen temperaturni senzor. Vendar to ni pomanjkljivost, saj lahko za kompleksno regulacijo ogrevanja v stanovanjski hiši na en termometer priključite več naprav. Na ta način se bo pretok hladilne tekočine prilagodil v vseh radiatorjih hkrati. Poleg tega se servo pogoni uporabljajo za dokončanje naslednjih ogrevalnih komponent:
- V kolektorski skupini ogrevanega poda. So del sistema za regulacijo temperature ogrevanja v zasebni hiši, skupaj z dvo- ali trosmernim ventilom;
- Priključitev na dnevni ali tedenski programator bo omogočila avtomatizacijo delovanja ogrevanja.
Poleg tega so servo pogoni nameščeni na vseh območjih ogrevalnega sistema, kjer je potrebno samodejno uravnavanje količine pretoka hladilne tekočine.
Za uravnavanje temperature v grelni bateriji s servo pogoni morate dodatno namestiti temperaturni senzor. Zato se najpogosteje daje prednost termostatom.
Značilnosti namestitve in vzdrževanja regulatorjev
Ko izberete optimalen model termostata ali pipe za uravnavanje temperature ogrevanja, ju morate pravilno namestiti. Lokacija okovja je neposredno odvisna od njegove funkcije in zasnove.

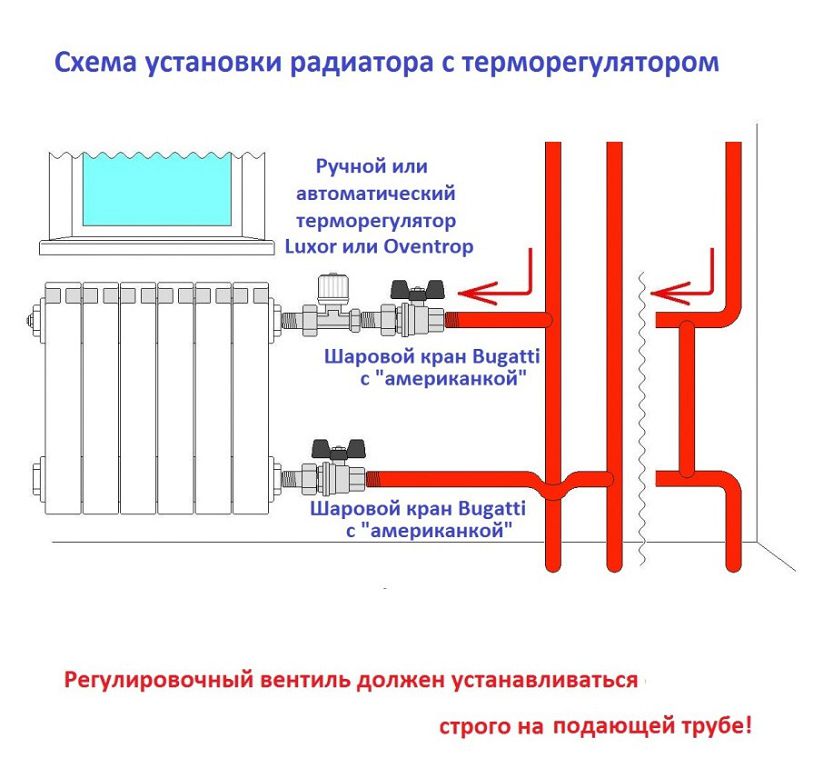

Najpogosteje so nastavitvene komponente nameščene v obrobo določenega grelnega radiatorja. Namestijo se na dovodno cev ali na obvod. Za udobno nastavitev temperature radiatorjev je priporočljivo upoštevati naslednja pravila:
- Naprava ne sme biti prekrita z okrasnimi ploščami ali drugimi notranjimi predmeti;
- Življenjska doba termostatov je v veliki meri odvisna od kakovosti hladilne tekočine. Zato je treba pred njim namestiti mrežasti filter, ki bo zaščitil sedež ventila pred vodnim kamnom;
- Pri vgradnji ventila za regulacijo temperature ogrevanja morate upoštevati shemo namestitve. Na telesu naprave puščice kažejo smer gibanja hladilne tekočine;
- Veliko termostatov in servomotorjev je priključenih na električno omrežje. Zato jim je treba zagotoviti napajanje.
Pred namestitvijo in nadaljnjo prilagoditvijo ogrevalnih baterij v stanovanju morate prebrati navodila proizvajalca. Določa pogoje namestitve za delovanje določenega nastavitvenega elementa.
Eden od pomembnih kazalcev regulacijskih pip za ogrevanje stanovanja je največji in najmanjši pretok. Ujemati se morajo s trenutnimi sistemskimi parametri.
Vzdrževanje regulatorjev in ventilov

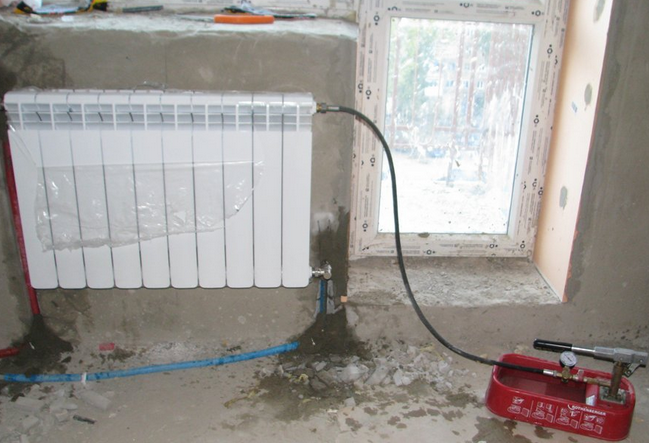

Po namestitvi je treba izvesti predhodno nastavitev ventilov na grelnih radiatorjih. Da bi to naredili, morata biti delovna temperatura in tlak v sistemu normalna. Nato se s spreminjanjem stopnje segrevanja hladilne tekočine preveri delovanje regulacijskih ventilov. Sistem je testiran v več načinih. Žal, s to shemo ne bo mogoče samostojno prilagoditi ogrevanja v stanovanjski hiši, saj potrošniki nimajo možnosti spremeniti stopnje segrevanja hladilne tekočine.
Pravzaprav je mogoče preveriti delovanje določenega elementa šele ob zagonu centralnega ogrevanja. Tisti. Pravilna nastavitev ogrevalnih radiatorjev v stanovanju se izvaja v ogrevalni sezoni.
Med zagonom ogrevalnega sistema je treba ogrevalni sistem zasebne hiše popolnoma prilagoditi. Vključevati mora naslednje korake:
- Preverjanje delovanja pip in termostatov;
- Skladnost njihovih dejanskih parametrov s podatki o potnem listu;
- Če se med kontrolno nastavitvijo stopnje segrevanja grelnih baterij odkrije okvarjen element, ga je treba zamenjati.
Poleg tega se morate spomniti, da na delovanje sistema vplivajo številni zunanji dejavniki: stopnja toplotne izolacije hiše, podnebne značilnosti določene regije. To je treba upoštevati tudi pri nastavljanju temperature radiatorja ogrevanja.
Videoposnetek prikazuje primer organizacije prilagoditve ogrevalnih radiatorjev v hiši:
