Ali lahko sam vgradim ogrevalne komponente? Kljub navidezni zapletenosti je to delo mogoče opraviti z lastnimi rokami, brez pomoči strokovnjakov. Pomembno je vedeti, kako pravilno namestiti grelne elemente: baterijo, radiator, črpalko.
Kako namestiti črpalko v ogrevalni sistem

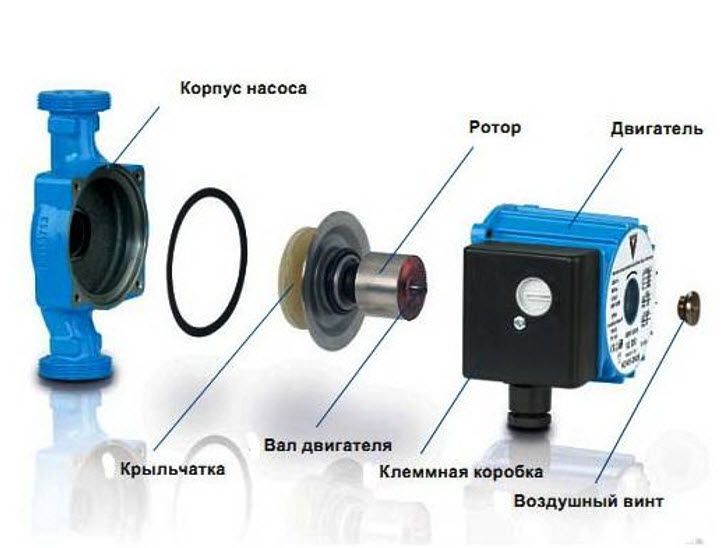

Obtočna črpalka je zasnovana za povečanje hitrosti gibanja hladilne tekočine v zaprtem ali odprtem ogrevalnem sistemu. Pogosto toplotna ekspanzija tople vode ni dovolj za normalni indikator hitrosti. In potem je potrebna namestitev dodatne opreme.
Preden namestite črpalko v ogrevalni sistem, morate izbrati pravi model. Za to je treba najprej izračunati optimalne značilnosti sistema. Na podlagi pridobljenih podatkov se izbere model glede na naslednje parametre:
- Produktivnost – m³/h. Ker je mogoče črpalko postaviti na ogrevanje šele po izračunu količine hladilne tekočine v sistemu, je ta značilnost odločilna.
- Višina dviga vode - m. Označuje, kolikšen hidravlični upor lahko črpalka premaga med delovanjem.
Najpogosteje je izbira preprostih modelov z zmogljivostjo od 2,2 do 3 m³ / h in višino dviga vode do 4,5 m.
Drugi parameter je premer navojnega priključka za priključitev črpalke na sistem. Mora biti enaka velikosti dovodnih cevi.
Izbira mesta namestitve črpalke

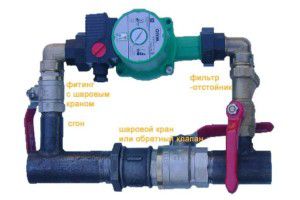

Lokacija opreme v ogrevalnem krogu je odvisna od vrste oskrbe s toploto, pa tudi od razporeditve cevi. Toda kako pravilno namestiti črpalko v ogrevalni sistem, da zagotovite delovanje med izpadom električne energije? Za to je treba namestiti posebno črpalno enoto.
V primeru izpada električne energije bo zaustavljen rotor ustvaril dodaten upor proti vodi. Zato je tok hladilne tekočine usmerjen skozi obvod. Najprej se s pomočjo zapornih ventilov odsek s črpalko odklopi od splošnega tokokroga.
Pomembna točka je lokacija namestitve opreme v tokokrogu. Rešitev vprašanja, kje namestiti obtočno črpalko v ogrevalni sistem, je neposredno odvisna od vrste vezja:
- Na povratni cevi – za odprte in zaprte sisteme. Črpalko lahko namestite na dovodno stran, vendar bo izpostavljenost visokim temperaturam skrajšala njeno življenjsko dobo.
- Na vsakem razdelilniku - za sisteme s glavniki. Če je dolžina posameznih tokokrogov velika, je treba v ogrevalni sistem vgraditi črpalko na vsakem od njih.

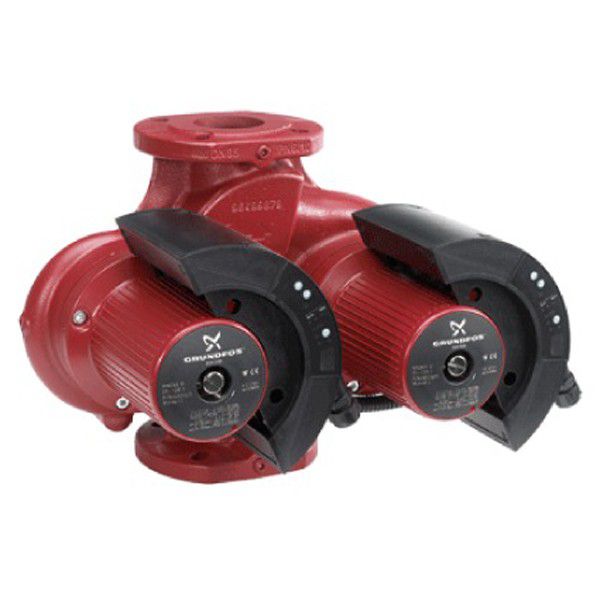

Če je nameščenih več naprav, je njihovo delovanje sinhronizirano. Če tega ne storite, lahko pride do vodnega udara in neenakomernega tlaka v cevovodih. Za rešitev tega problema je priporočljiva vgradnja dvojne toplotne črpalke.
Za normalno delovanje opreme se namestitev izvaja samo na ravnih odsekih avtoceste. To je neobvezen pogoj, vendar mnogi strokovnjaki namestijo črpalko v ogrevalni sistem na ta način. To je razloženo z odsotnostjo razlike v tlaku na teh odsekih glavnega voda.
V zaprtem ogrevalnem sistemu je ekspanzijska posoda nameščena pred obtočno črpalko.
Priključitev črpalke na sistem
Po izbiri mesta namestitve lahko nadaljujete neposredno z namestitvijo. V ogrevalni sistem je možno vgraditi obtočno črpalko šele po popolni zaustavitvi oskrbe s toploto. Prav tako v ceveh ne sme biti hladilne tekočine ali pa je treba odsek namestitve odrezati od splošnega cevovoda z zapornimi ventili.
Za zagotovitev varnega delovanja mora biti v črpalni enoti filter. Po vgradnji črpalke v ogrevalni sistem in zagonu dovoda toplote lahko v ceveh ostanejo ostanki ali nastane vodni kamen. Če pride v mehanizem črpalke, se poveča verjetnost njegove okvare.
Osnovna pravila za namestitev ogrevalne črpalke so naslednja:
- Upošteva se smer gibanja hladilne tekočine. To je označeno s puščico na ohišju črpalke;

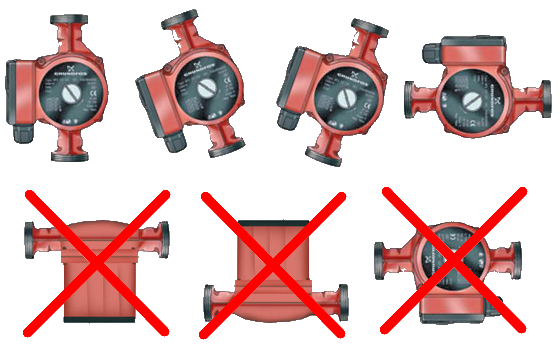

- Pri modelih z mokrim rotorjem se namestitev izvaja le vodoravno. V nasprotnem primeru obstaja velika verjetnost, da zračni žepi pridejo v ohišje, kar bo povzročilo pregrevanje motorja;
- Pravilna namestitev črpalke v ogrevalni sistem je zagotoviti oskrbo z električno energijo. Linija mora biti ozemljena. V primeru morebitnega izpada električne energije se vgradi dodatno zasilno napajanje.
Kje je najbolje namestiti črpalko v odprtih ogrevalnih sistemih? Najboljša možnost je na povratni cevi do kotla, opisano zgoraj. V nekaterih primerih je dovoljena namestitev na napajalni vod.
Če nameravate v sistem vliti antifriz, mora biti moč črpalne opreme 15-20% večja od izračunane. To je posledica večje gostote te vrste hladilne tekočine.
Kako namestiti grelne baterije
Radiatorji so namenjeni prenosu toplotne energije iz hladilne tekočine v prostor. Pravzaprav kompenzirajo toplotne izgube v stavbi. Zato morate pred namestitvijo grelnega radiatorja pravilno izbrati njegovo lokacijo.

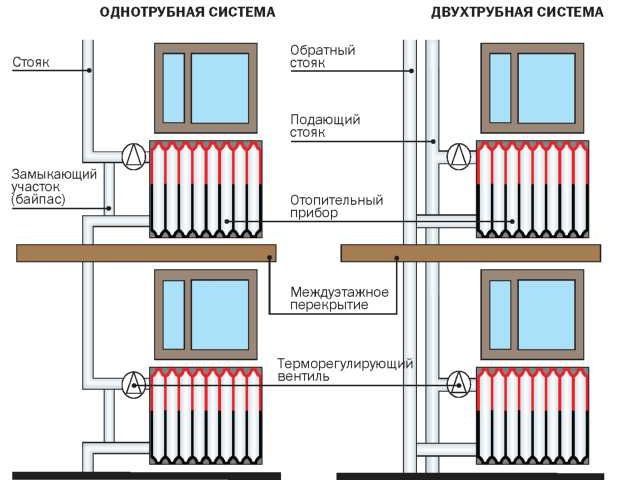

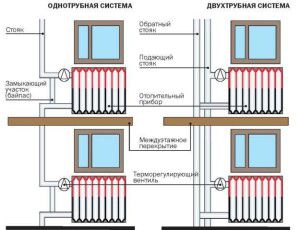

Najboljša možnost je kraj največjih toplotnih izgub v hiši ali stanovanju - zunanje stene in okenske konstrukcije. To je treba predvideti v fazi načrtovanja oskrbe s toploto. Nato se morate odločiti, kako pravilno namestiti grelne baterije in izbrati način povezave:
- Zgornji. Uporablja se za navpične cevi;
- Stran. Metoda je primerna za vodoravno locirane avtoceste;
- Nižje. Najboljša možnost za skrito namestitev cevi.

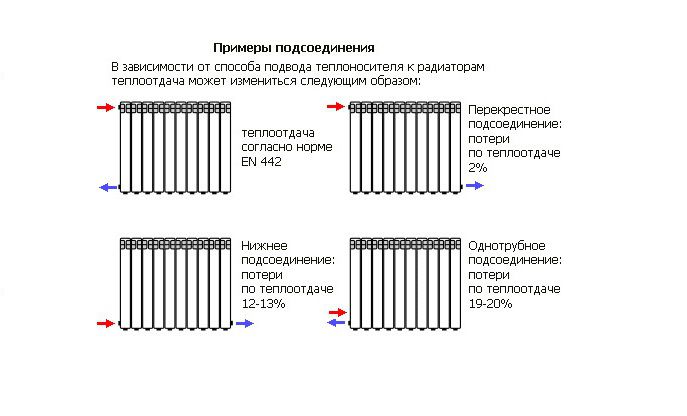

Učinkovitost baterije je odvisna od pravilne izbire tega parametra. Spodnja slika prikazuje pravilno montažo radiatorja glede na način priključitve na sistem.
Druga pomembna točka je lokacija grelne naprave glede na stene in okenske strukture. Ogrevalni radiator je treba namestiti tako, da zagotavlja prosto kroženje zraka. Skoraj vse grelne baterije delujejo na principu pretvornika. Tisti. zračni tokovi morajo prehajati skozi največjo površino naprav.Za pravilno namestitev grelnih baterij se morate držati naslednjih priporočil:
- Razdalja do okenske police je najmanj 10 cm. V tem primeru mora pokrivati le 2/3 baterije.
- Oddaljenost spodnjega dela radiatorja od tal je 12 cm.
Za pravilno namestitev grelnega radiatorja je potrebno najprej izolirati stene. Hitrost prenosa toplote lahko povečate z uporabo odsevne površine. Najpogosteje se za to uporablja penofol s plastjo folije.
Za pritrditev grelnih radiatorjev se uporabljajo posebni pritrdilni elementi. Njihova zasnova je odvisna od vrste baterij.
Cevi radiatorjev za dovod toplote
Zagotavljanje normalnega delovanja radiatorjev je možno le z ustreznimi cevovodi. Njegovi elementi morajo opravljati funkcije zaščite in uravnavanja stopnje ogrevanja grelne naprave.

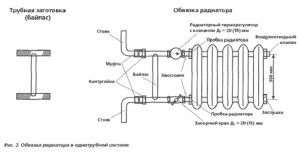

Pravilna namestitev grelnih baterij je odvisna od njegove vrste in zasnove. Najpogosteje proizvajalci v navodilih navedejo optimalne sheme namestitve. Za vezavo baterij se uporabljajo naslednje komponente:
- Žerjav Mayevsky. Zasnovan za pravočasno odstranjevanje zračnih žepov;
- Termostat. Potrebno je regulirati količino pretoka hladilne tekočine;
- Zapiralni ventili. Z njegovo pomočjo lahko odklopite radiator iz splošnega ogrevalnega sistema za nadaljnje popravilo ali zamenjavo.
Po končani montaži se preveri tesnost vseh komponent in tlačni preizkus naprave.
Med namestitvijo radiator ali baterija ne smeta biti nagnjena. To lahko privede do zračnih zapor in tudi zmanjša učinkovitost ogrevalnega sistema.
Video prikazuje, kako sami namestite radiator za ogrevanje.
