Namestitev ogrevalnega sistema za zasebno hišo naredite sami

Kakovostne ogrevalne komunikacije v domu bodo zmanjšale tveganje izgube toplote in zagotovile vzdrževanje udobne temperature. Pri načrtovanju ogrevanja v zasebni hiši morate izbrati vrsto sistema, pripraviti projekt in kupiti materiale. Neodvisno namestitev ogrevalnega voda je treba izvesti v skladu s priporočili strokovnjakov in veljavnimi predpisi.

Priljubljene vrste ogrevalnih sistemov

Glede na uporabljeno hladilno tekočino obstaja več vrst komunikacij.

Parno ogrevanje

Glavni element glavne linije je kotel, kjer voda vre in se para dovaja v hišo skozi poseben tokokrog. Med premikanjem po ceveh in radiatorjih se hladilna tekočina ohladi, postane tekoča in se vrne v rezervoar. Sistem je opremljen z večstanovanjskimi stanovanji in industrijskimi podjetji.V zasebnem sektorju se zaradi nevarnosti eksplozije in požara parno ogrevanje ne uporablja.

Vodovod

Razlika med vodnim sistemom je uporaba naravnega in prisilnega kroženja hladilne tekočine ter razlike v tlaku med tokokrogi. Pri uporabi prisilne cirkulacije je nameščena posebna črpalka za naravno cirkulacijo, potreben je rezervoar.

Načelo delovanja cevovoda je segrevanje vode v posodi in nato dovajanje skozi zaprte cevi in ​​radiatorje. Ogrejejo prostor. Hladilno sredstvo se segreje s plinom, tekočim ali trdnim gorivom.

Prednosti ogrevanja vode za zasebni dom vključujejo:

• cevi in ​​radiatorske naprave se segrejejo, vendar ob dotiku ne gorijo;
• v prostorih se vzdržuje enaka temperatura;
• ekonomičnost porabe goriva;
• dolgo operativno obdobje;
• minimalna raven hrupa;
• enostavnost vzdrževanja.

Pri izbiri hidravličnega ogrevanja morate upoštevati lokacijo ožičenja, povezovalni diagram elementov in zasnovo dvižnih vodov.

Odpri ogenj

Ogrevanje s pečjo je avtonomno in energijsko neodvisno. Glede na potrebe lastnikov se vgradi kamin ali peč za ogrevanje. Hrano lahko kuhate na kuhalni plošči, v pečici pa sušite zelenjavo in sadje.

Uporaba odprtega ognja kot vira toplote ima več prednosti:

• minimalni stroški za nakup materialov za zidanje in dodelavo;
• možnost kombiniranja standardne peči in kamina;
• prijetno vzdušje z živim ognjem;
• vgradnja konstrukcije v nosilno steno;
• prihranek pri virih goriva.

Pečni način pridobivanja toplote zahteva prostor za vgradnjo grelne enote, ki se segreje zelo dolgo. Najprej se ogrejejo stene, nato pa zrak v prostorih.

Skozi dimnik se izgubi 50 % koristne toplotne energije.

Plinske komunikacije

Talni ali stenski kotel je ekonomičen način ogrevanja, če imate podeželsko ali zasebno hišo. Glavni deluje na principu zgorevanja plina v zgorevalni komori, pri čemer se sprošča toplotna energija. Ogreva hladilno tekočino skozi toplotni izmenjevalnik. Uporaba plinskega sistema odpravlja stroške vgradnje dimnika in zagotavlja maksimalno ohranjanje toplote.

Glede na namene ureditve je izbrano število vezij. Rezervoar z enim krogom lahko samo ogreva dom, medtem ko rezervoar z dvema krogoma zagotavlja toplo vodo.

Uporaba plinske enote je koristna iz več razlogov:

• gorivo je poceni;
• učinkovitost ogrevalnih naprav;
• sistem je mogoče popolnoma avtomatizirati;
• odsotnost saj in pepela med delovanjem kotla;
• veliko možnosti za oblikovanje kotla.

Pomanjkljivost komunikacij je nevarnost vzdrževanja in namestitve, visoki stroški opreme in potreba po posebnem dovoljenju za njeno namestitev.

Zračno ogrevanje

Ogrevalni sistem brez hladilne tekočine, ki deluje tako, da zrak spusti skozi toplotni generator in ga segreje. Zračne mase se skozi posebne kanale usmerijo v prostore.Ko se ohladijo, gredo navzdol, se zbirajo v dovodih zraka in se odvajajo v generator. Delovanje cevovoda temelji na prisilnem (črpalka za vbrizgavanje zraka) in naravnem (temperaturna razlika dotoka) kroženju.

Za zasebni dom lahko izberete naslednje vrste komunikacij:

• Lokalno - pomožna možnost, ki jo izvajajo posebne naprave, ventilatorji in toplotne pištole. Načelo njihovega delovanja je kroženje zraka.
• Centralno - primerno za stavbe, opremljene s splošnim prezračevanjem. Organiziran je na podlagi neposrednega toka, delne ali popolne recirkulacije.
• Toplotne zavese - nameščene v odprtinah, ustvarijo oviro za hladen zrak, ko se krilo odpre.

Zračne komunikacije zmanjšajo toplotne izgube za 2-krat.

Električno ogrevanje

Električna energija se uporablja za ogrevanje tal, stropov in sten. Ni potrebe po vgradnji kotla v stanovanjsko stavbo; toplota se enakomerno porazdeli. Proizvajalci proizvajajo več vrst opreme:

• Grelni element in elektroda. Hladilno sredstvo se segreva z grelcem ali dvema elektrodama. Razlike med kotlovnimi sistemi so kompaktnost in vzdržljivost.
• Indukcija. Sestavljen je iz magnetnega in toplotnega kroga, kar prispeva k hitremu segrevanju hladilne tekočine in prostorov. Po potrebi je lahko grelna enota opremljena z avtomatskim krmiljenjem.
• Kombinirano. Električna naprava lahko deluje tudi na drugo vrsto goriva, ki je primerna za koče in vasi.

Vse možnosti ogrevanja je mogoče kombinirati.

Značilnosti namestitve ogrevanja z lastnimi rokami v zasebni hiši

Pri urejanju ogrevanja v hiši z lastnimi rokami morate sestaviti projekt.Odraža več točk.

Vrsta cevovoda

Dovoljena je namestitev naslednjih izdelkov:

• Jeklo. Za kovinski material je značilna visoka toplotna prevodnost, vzdržljivost in dostopna cena. Slabosti so velika teža, težave pri upogibanju in dovzetnost za korozijske procese.
• Baker. Cev se uporablja za avtonomno vezje, odlikuje jo prožnost pod vplivom visokih temperatur in odsotnost nepravilnosti na notranjih stenah. Iz njih je nemogoče narediti zaprto zanko - vrtinčni tokovi bodo prekinili tesnost poti.
• polipropilen. Za izdelavo fitingov PP-H se uporablja polipropilen brez ojačitve, zato ni primeren za toplo vodo. PP-B se uporablja za sisteme s hladilno tekočino, ki ne presega +50 stopinj. Polipropilen PPRC material ima ojačan srednji sloj in lahko prenese visoke temperature hladilne tekočine.

Najmanjši premer ogrevalnih cevi je 30 mm.

Število radiatorjev in odsekov

SNiP pravi, da se izračun opravi glede na površino ogrevanega prostora. Dokument določa 100 W toplote na kvadratni meter, zato je treba površino prostora pomnožiti s 100.

Število odsekov je odvisno od stopnje prenosa toplote enega elementa. Označuje ga proizvajalec. Prostornino toplote je treba deliti s koeficientom toplotne prehodnosti in rezultat prenesti na radiatorje.

Shema namestitve in ožičenja

Cevovod je položen po enocevnem ali dvocevnem principu.

Enocevne komunikacije Odlikuje jih enostavnost samonamestitve in minimalni stroški materiala. Zasnova cevovoda vključuje zaporedno dostavo hladilne tekočine - zapusti kotel in po vrsti gre do baterij. Povezava je izvedena po naslednjih shemah:

• Vodoravno. Priključitev radiatorjev za zaporedno gibanje hladilne tekočine se izvede ena za drugo. Cev je trdna, ni napeljana skozi baterije. Pomanjkljivost sheme je nedosledno segrevanje okovja.
• Navpično. Primeren za dvonadstropne objekte in predvideva, da se cev z virom toplote pripelje do zgornjega nadstropja. Tam boste morali priključiti baterije in narediti pipe navzdol. Slabost sistema je, da je v drugem nadstropju topleje kot v prvem.
• Kompenzacijski. Leningradka z obvodnimi skakalci, ki obidejo hladilno tekočino. Elementi se nahajajo pod baterijami, kar zagotavlja enakomerno porazdelitev toplote in regulacijo temperature.

Leningradka se lahko izvaja v dvonadstropni ali enonadstropni stavbi.

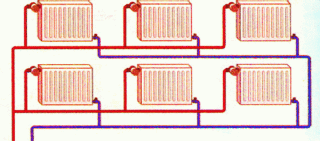

Dvocevna shema Ogrevalni sistem je sestavljen iz povratnega in dovodnega voda, med katerima so nameščeni radiatorji. Vhod je priključen na dovod, izhod pa na povratek. Za prikrivanje komunikacij, izravnavo in uravnavanje temperaturnih pogojev se ožičenje uporablja od zgoraj in spodaj.

pri spodnje ožičenje Za polaganje dovodnih in povratnih vodov se uporabljajo plastični pritrdilni elementi. Če so radiatorji s stranskim priključkom, je izhod iz dovodne cevi v zgornjo stransko votlino. Hladilno sredstvo se vzame od spodaj.Na radiatorjih so nameščene zračne odprtine, na dnu pa je nameščena ekspanzijska enota.

Priključek baterije je diagonalni, kar poveča koeficient toplotne prehodnosti. Krog je zaprt, rezervoar je popolnoma zaprt, tlak se črpa z obtočno črpalko.

Za ogrevanje dvonadstropne hiše so cevi nameščene v obeh nadstropjih in priključene vzporedno na kotel.

pri zgornje ožičenje Ekspanzijska posoda je nameščena na najvišji točki - pod stropom ali na podstrešju. Hladilno sredstvo iz njega se spusti v baterije in po sprostitvi energije se premakne skozi povratno cev v posodo.

Zgornji sistem je dobra tehnika za ogrevanje visokih stavb, odpravlja stroške odtokov in omogoča ustvarjanje glavnega voda z naravno vrsto kroženja. Slaba stran so odprte cevi in ​​potreba po prisilni cirkulaciji v visokih stavbah.

Ožičenje zbiralnika žarkov: vsaka ogrevalna naprava je opremljena s svojim glavnim vodom in dvema kolektorjema za dovod in povratek. Od njih do baterij so speljane posamezne ravne cevi. Shema žarkov ima več prednosti:

• združljivost s sistemom talnega ogrevanja;
• maskiranje cevovoda v stenskih in talnih površinah;
• enostavnost samoizvedbe;
• daljinsko upravljanje vsakega kroga;
• najmanjše število sklepov;
• visokokakovostna distribucija toplote.

Težavno je izvesti kolektorsko ožičenje v zgrajeni hiši, namestitev pa zahteva velike finančne naložbe.

Alternativne tehnologije ogrevanja

Alternativno ogrevanje, pomožno ali popolnoma avtonomno, lahko namestite z lastnimi rokami. Glede na energetsko oskrbo območja in finančne zmožnosti se izbere več možnosti.

Toplotne črpalke

Električna naprava transformira energijo naravnih virov in jo usmerja v ogrevanje. Proizvajalci proizvajajo naslednje modifikacije:

• Tla - potopljena v tla in popolnoma ogreva hišo. Naprave se povrnejo v 10-15 letih in zahtevajo začetno naložbo. Za namestitev boste potrebovali zemeljski kolektorski sistem.
• Zrak - nadomestijo tradicionalno ogrevanje, vendar so neučinkoviti pri temperaturah pod ničlo. Zračniki so primerni za uporabo izven sezone.

Dvotarifni števci so kompatibilni s toplotnimi črpalkami.

Sončni kolektorji

Pomožna oprema, katere učinkovitost je odvisna od dolžine dnevne svetlobe. Uporabljajo se za ogrevanje vode poleti, spomladi in jeseni. Pozimi se ogrevanje hladilne tekočine vzdržuje s prenosom akumulirane toplote v poseben rezervoar.

Hibridni sistemi

Združujejo tradicionalne in alternativne možnosti, kar vam omogoča prihranek pri ogrevanju. Najpogostejši:

• Bojler + sončni kolektor. Enota na trda goriva in sončna plošča ohranjata udobno mikroklimo in oskrbo s toplo vodo. Kotel se vklopi ob pomanjkanju sončne energije. Ta možnost je primerna za velike hiše z ogrevanimi tlemi.
• Kotel + toplotna črpalka. Sistem predstavlja zunanji zemeljski geotermalni krog z notranjo enoto (uparjalnik, kondenzator, kompresor) in zalogovnikom. Krog črpalke absorbira toploto iz zemlje na nivoju 2,5 m in prenaša toplotno energijo v uparjalnik.Hladilno sredstvo odvzame toploto in jo prenese na vodo.
• Termo postaja + solarni sistem. Ogrevanje zračnih mas nastane zaradi ogrevanih tal in francoilov. Voda za sanitarno vodo se segreva v hranilniku toplote. Toplota iz geotermalnega kroga se dovaja preko blažilnika ali verige uparjalnik-kompresor-kondenzator.

Hibridni sistemi se bodo povrnili šele po 10-20 letih in niso primerni za območja z mrzlim podnebjem.

Parametri za izbiro pravega ogrevalnega sistema za zasebni dom

Pri izbiri ogrevalnih komunikacij morate upoštevati:

• Raven porazdelitve toplote. Indikator je odvisen od sobe. V spalnici je optimalno +22-25 stopinj, na hodniku - +12 stopinj. Celotna temperatura mora biti +20-24 stopinj.
• Izguba toplote. Večina toplotne energije odteka skozi okna in vrata, zato jih je vredno izolirati.
• Mesto za namestitev baterij. Da bi zmanjšali uhajanje toplote skozi odprtine, jih je bolje postaviti pod okno.
• Moč kotla. Za izračune boste morali sešteti indikatorje moči baterij, pomnožiti vrednost z 1,4 in deliti s faktorjem moči in učinkovitostjo enote.
• Viri goriva. Za peč in poseben kotel so primerni trdni materiali - premog, drva, briketi. Sistem deluje tudi na elektriko, plin, tekoča goriva in alternativne vire.

Morebitne pomanjkljivosti bodo zmanjšale kakovost ogrevanja in učinkovitost linije.

V zasebni podeželski hiši ali podeželski hiši je enostavno izvesti kateri koli ogrevalni sistem. Lastnik mora izbrati možnost z največjo praktičnostjo, povračilom, v skladu s finančnimi zmožnostmi.
