Izbira črpalke za tla s toplo vodo in zakaj je potrebna

Za izvedbo sistema ogrevanih tal je potreben celoten kompleks elementov. Skupna dolžina talnega cevovoda lahko doseže 120 metrov, premer cevi je najmanj 20 mm ob prisotnosti stičišč in zavojev. V takšnih pogojih se ustvari hidravlični upor, zaradi katerega je kroženje vode brez črpalke nemogoče.

Zakaj potrebujete črpalko za ogrevana tla?

Polaganje konture vključuje ovinke, kar onemogoča naravni pretok tekočine. Ogrevanje hladilne tekočine ne presega temperature 40 stopinj. Vse to vpliva na učinkovitost sistema - vsaka kršitev vodi do nastanka zračnih zastojev. Za rešitev te težave je potrebna črpalka, čeprav nekateri lastniki stanovanj poskušajo prihraniti denar z namestitvijo ogrevanja brez prisilnega kroženja.

Črpalka za talno ogrevanje ustvarja zadosten pritisk v sistemu, razprši vodo skozi cevi. Naravna cirkulacija vodi do izgube toplote.

Zasnova in princip delovanja

Naprava vključuje elemente:

• okvir;
• motor, opremljen z rotorjem in povezan z ohišjem;
• deli za povezovanje delov.

Včasih je črpalka opremljena z zračnikom, vendar je to redko. Pogosteje uporabljajo posebno matico - če jo odvijete, zrak pride sam iz sistema.

Načelo delovanja mehanizma je preprosto: tekočina se usmeri v ohišje, kjer se zahvaljujoč vrtenju rotorja pobere in sprosti naprej s pritiskom. Zaradi tega procesa pride do prisilnega kroženja vode.

Nekatere črpalke imajo nameščena 2 motorja - tako bo oprema nadaljevala kroženje tudi pri največjih obremenitvah. Drugi motor se po potrebi priključi in prevzame del dela. Naprava velja tudi za bolj zanesljivo zaradi rezerve. Vendar je oprema z 2 motorjema dražja in lastnik se bo moral sam odločiti, ali je takšen nakup smiseln.

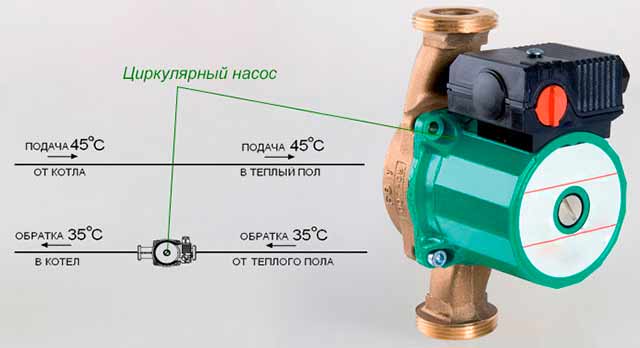

Črpalka je nameščena na kateri koli točki v sistemu - običajno na robu dovodnega ali povratnega tokokroga. Priporočljivo je, da lokacijo za namestitev opreme za overclocking izberete posamično. Posebnih zahtev ni – delovna temperatura ni pomembna, bi pa bilo napravo pametneje namestiti tja, kjer je nižja.

Vrste obtočnih črpalk

Obstajata dve vrsti:

• z mokrim rotorjem;
• s suhim rotorjem.

Oprema za kroženje vode v ogrevanih tleh je razvrščena po moči - vpliva na značilnosti različnih črpalk.

Z mokrim rotorjem

Rotor je nameščen čim bližje rotorju (pogosto se nahajajo v istem ohišju) - to omogoča kompaktnost opreme. Da preprečite prodiranje tekočine v elektroniko, je pogonska gred opremljena z zatesnjenim gumijastim tesnilom.

Pogosto imajo te črpalke nameščeno dvojno zaščito. Modeli z mokrim rotorjem so majhni, zato so nameščeni neposredno v ogrevanem prostoru. Med delovanjem so praktično tihi.

Moč vam omogoča kroženje vode v sistemu za zgradbe s skupno površino do 400 m2. Eden izmed priljubljenih modelov z mokrim rotorjem, ki ustreza danim karakteristikam, je Willo. Te črpalke so precej učinkovite, vendar so energijsko učinkovite, kar vam pomaga znižati račune.

Majhna teža in dimenzije omogočajo namestitev neposredno na cevi ogrevalnega kroga brez dodatnih pritrdilnih elementov na nosilcih. Vsi elementi morajo biti izolirani, da se prepreči nevarnost električnega udara. Če pride do napetostnih sunkov, pride v poštev vgrajeni rele - ne dopušča okvare mehanizma.

S suhim rotorjem

Vsak strukturni del črpalke se nahaja v ločenem ohišju. "Suhi" model zadostne moči bo zlahka zagotovil kroženje tekočine v sistemu za več stanovanj.

Oprema je velika in zato zahteva namestitev v ločenem prostoru. Zaradi velike velikosti bo za montažo potreben kovinski okvir.

Suhi modeli povzročajo veliko hrupa med delovanjem, zato se redko uporabljajo pri ogrevanju zasebnih hiš. Takšne črpalke se uporabljajo v velikih industrijskih podjetjih ali maloprodajnih mestih.

Ovira za uporabo črpalke s suhim rotorjem v zasebnem domu je pogosto, da model za delovanje potrebuje trifazno napajanje z notranjo napetostjo 380 V.

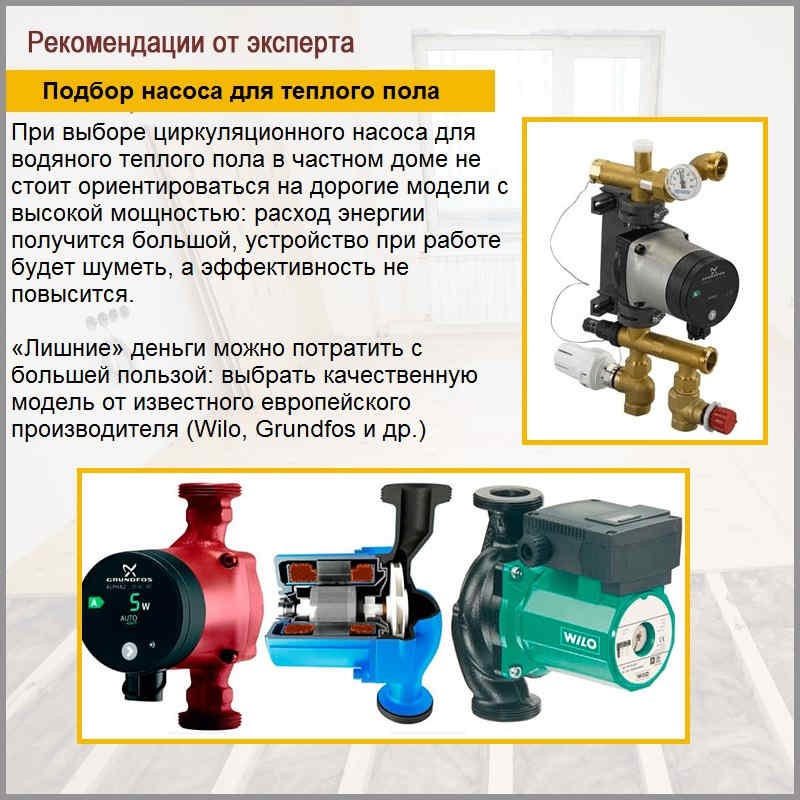

Katere parametre izbrati?

Priporočljivo je, da črpalko kupite skupaj z ogrevanim tlemi, če pa morate opremo kupiti ločeno, bodite pozorni na nekatere parametre:

• Moč. Merjeno v kubičnih metrih ali litrih na uro. Moral bi biti 3-krat večji od volumna tekočine, ki kroži v sistemu.Priporočena zmogljivost je 25% višja od uveljavljene ravni (zaradi stalnega delovanja se lahko oprema hitro obrabi).
• Največji tlak. Karakteristika je odvisna od dolžine cevovoda, premera cevi in ​​materiala. Če tlak ni dovolj, se bo črpalka za toplo vodno tla začela pregrevati in hitro odpovedati.
• Dimenzije. Majhen model je lažji za namestitev. Vendar pa velikost ni najpomembnejša, saj se kompaktne črpalke običajno ne razlikujejo po moči.
• Število faz. Za zasebni dom je dovolj enofazni motor. Trifazne naprave se uporabljajo za ogrevanje velikih zgradb.

Pred nakupom morate narediti izračune. Model z nezadostno močjo ne bo premaknil tekočine, kot je potrebno.

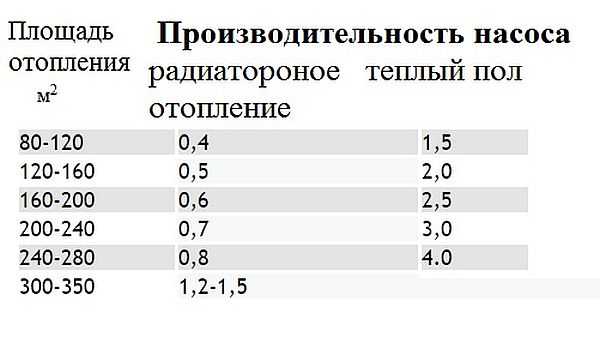

Kako izračunati črpalko

Pozornost je treba posvetiti pretoku in tlaku - produktivnosti. Hidravlični upor, ki ga premaguje črpalka, je enak največjemu tlaku v ceveh, pretok pa 0.

Izbira modela temelji na prostornini hladilne tekočine. Na podlagi tega se izračuna hidravlični upor. Na izgubo toplote vpliva:

• toplotna prevodnost materialov;
• sabljanje;
• lokacija hiše glede na kardinalne smeri;
• temperatura v okolju.

Po izračunu pretoka hladilne tekočine je treba določiti parameter upora v ogrevanem krogu. Za to se uporabljajo standardne tabele. Ko končate, lahko začnete z izbiro modela.

Kot primer lahko vzamemo črpalko za hišo s površino 200 m2. V notranjosti opreme je dvocevni sistem cevi s premerom 32 mm, dolžina - 50 m, material - polipropilen, temperaturni diagram - 70-90 stopinj. Izgube znašajo 24 kW pri masnem pretoku 1,03 m3/h. Nadalje tabela določa hidravlični upor, v tem primeru - 1,8 mbar/linearno. m.Za dolžino 50 metrov je rezultat 90 mbar. To je treba sešteti z uporom delov sistema, na primer, bo 1 m. Posledično bo lastnik potreboval produktivnost 1,1 m3 / h s tlakom 2 m. Na podlagi pridobljenih parametrov lahko kupite napravo z zadostnimi lastnostmi.

Lastnosti namestitve

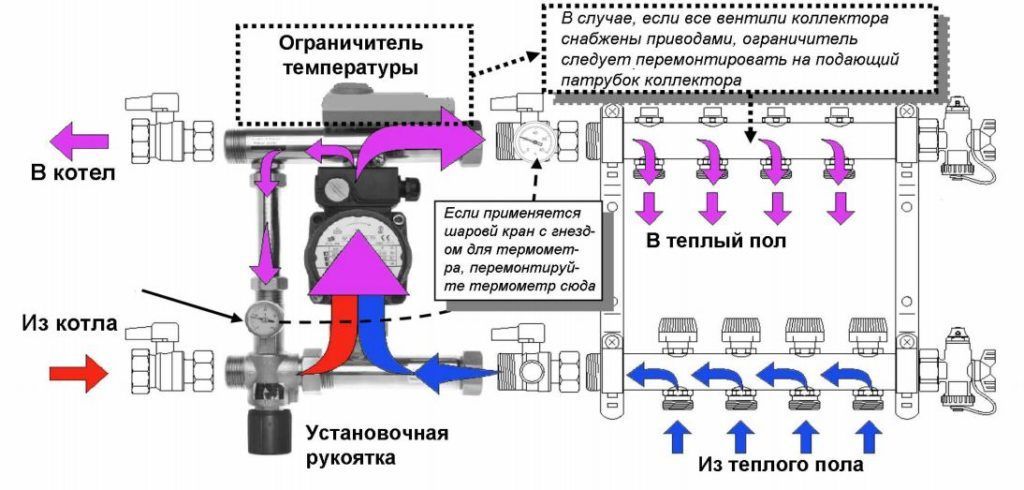

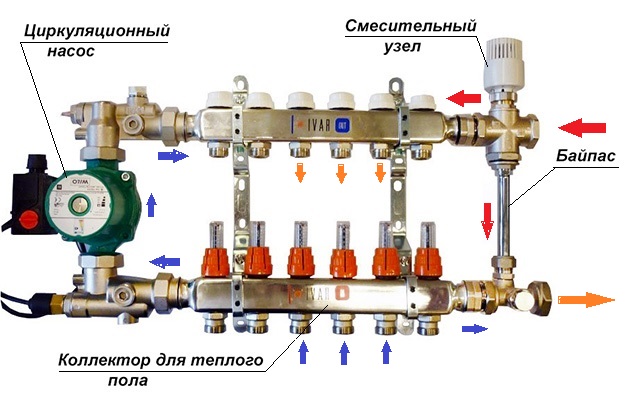

Črpalka je nameščena med tripotnim ventilom in razdelilnikom sistema. Šele takrat bo celotna struktura delovala. Če namestite opremo med priključkom na radiatorsko omrežje in ventilom, mešalna enota ne bo večnamenska, ogrevanje pa neučinkovito.

Oprema je pritrjena na prirobnice s prekrivnimi maticami - dobavljene so v škatli. Namestitev običajno ne povzroča težav, če je obloga pravilno nameščena in vzdržuje zadostne razdalje.

Možne težave

Oprema pozimi deluje in ne povzroča težav, poleti pa črpalka miruje. V sistemu, zlasti v ohišju, se začnejo odlagati soli trdote. Ko se začne kurilna sezona, se motor aktivira, vendar se rotor zaradi blokade ne vrti. Motor z majhno močjo ga ne bo mogel zagnati.

Morate odviti matico - tam bo izrez za ključ ali izvijač. Potem boste morali ročno zavrteti gred z rotorjem. Glavna stvar je, da malo premaknete mehanizem, nato pa se bo motor sam spoprijel s tem. Če še vedno ne deluje, boste morali razstaviti škatlo in dele očistiti usedlin.

S pravilno razporeditvijo sistema in nakupom črpalke z zahtevanimi lastnostmi delovanje ogrevanega poda ne bo povzročalo težav.
