Standardi za temperaturo vode pri ogrevanju stanovanj in hiš, sestava urnika za oskrbo s toploto

Učinkovitost ogrevalnega sistema je odvisna od številnih dejavnikov. Ti vključujejo nazivno moč, stopnjo prenosa toplote radiatorjev in delovne temperaturne pogoje. Za zadnji indikator je pomembno, da pravilno izberete stopnjo segrevanja hladilne tekočine. Zato je treba določiti optimalno temperaturo v ogrevalnem sistemu za vodo, radiatorje in kotel.

Kaj določa temperaturo vode pri ogrevanju

Za pravilno delovanje ogrevalnega sistema je potreben graf temperature vode v ogrevalnem sistemu. V skladu z njim se optimalna stopnja segrevanja hladilne tekočine določi glede na vpliv nekaterih zunanjih dejavnikov. Iz njega lahko določite, kakšna mora biti temperatura vode v radiatorjih ogrevanja v določenem času delovanja sistema.

Pogosta napačna predstava je, da višja kot je stopnja segrevanja hladilne tekočine, tem bolje. Vendar pa to poveča porabo goriva in poveča obratovalne stroške.

Pogosto nizka temperatura radiatorjev ni kršitev standardov ogrevanja prostorov.Nizkotemperaturni ogrevalni sistem je bil preprosto zasnovan. Zato je treba posebno pozornost nameniti natančnemu izračunu ogrevanja vode.

Optimalna temperatura vode v ogrevalnih ceveh je v veliki meri odvisna od zunanjih dejavnikov. Če ga želite določiti, morate upoštevati naslednje parametre:

• Izguba toplote doma. Odločilni so za izračun katere koli vrste oskrbe s toploto. Njihov izračun bo prva faza načrtovanja oskrbe s toploto;
• Značilnosti kotla. Če delovanje te komponente ne ustreza konstrukcijskim zahtevam, se temperatura vode v ogrevalnem sistemu zasebne hiše ne dvigne na zahtevano raven;
• Material za izdelavo cevi in ​​radiatorjev. V prvem primeru je treba uporabiti cevi z minimalno toplotno prevodnostjo. To bo zmanjšalo toplotne izgube v sistemu med transportom hladilne tekočine od toplotnega izmenjevalnika kotla do radiatorjev. Pri baterijah je pomembno nasprotno - visoka toplotna prevodnost. Zato mora biti temperatura vode v radiatorjih centralnega ogrevanja iz litega železa nekoliko višja kot v aluminijastih ali bimetalnih konstrukcijah.

Ali je mogoče samostojno določiti, kakšna mora biti temperatura v radiatorjih? To je odvisno od značilnosti komponent sistema. Če želite to narediti, se morate seznaniti z lastnostmi baterij, kotla in cevi za oskrbo s toploto.

V centraliziranem ogrevalnem sistemu temperatura ogrevalnih cevi v stanovanju ni pomemben indikator. Pomembno je upoštevati standarde za ogrevanje zraka v bivalnih prostorih.

Standardi ogrevanja v stanovanjih in hišah

Pravzaprav je stopnja segrevanja vode v ogrevalnih ceveh in radiatorjih subjektiven pokazatelj. Veliko bolj pomembno je poznati toplotni prehod sistema.To pa je odvisno od tega, kakšne najnižje in najvišje temperature vode v ogrevalnem sistemu je mogoče doseči med delovanjem.

Za avtonomno oskrbo s toploto so standardi centralnega ogrevanja povsem uporabni. Podrobno so določeni v Resoluciji PRF št. 354. Omeniti velja, da najnižja temperatura vode v ogrevalnem sistemu tam ni navedena.

Pomembno je le opazovati stopnjo segrevanja zraka v prostoru. Zato se lahko načeloma delovna temperatura enega sistema razlikuje od drugega. Vse je odvisno od zgoraj omenjenih vplivnih dejavnikov.

Da bi ugotovili, kakšna mora biti temperatura v ogrevalnih ceveh, se morate seznaniti s trenutnimi standardi. Njihova vsebina vključuje delitev na stanovanjske in nestanovanjske prostore ter odvisnost stopnje ogrevanja zraka od časa dneva:

• Podnevi v sobah. V tem primeru mora biti standardna temperatura ogrevanja v stanovanju +18 °C za prostore v sredini hiše in +20 °C v kotnih prostorih;
• Ponoči v dnevnih sobah. Nekaj ​​zmanjšanja je dovoljeno. Toda hkrati mora temperatura ogrevalnih radiatorjev v stanovanju zagotavljati +15 °C oziroma +17 °C.

Za skladnost s temi standardi je odgovorna družba za upravljanje. Če so kršene, lahko zahtevate ponovni izračun plačila za storitve ogrevanja. Za avtonomno oskrbo s toploto je izdelana tabela temperatur za ogrevanje, kjer so vnesene vrednosti ogrevanja hladilne tekočine in stopnja obremenitve sistema. Vendar nihče ne nosi odgovornosti za kršitev tega urnika. To bo vplivalo na udobje bivanja v zasebnem domu.

Za centralizirano ogrevanje je obvezno vzdrževanje zahtevane ravni ogrevanja zraka na stopniščih in v nestanovanjskih prostorih. Temperatura vode v radiatorjih mora biti taka, da se zrak segreje na minimalno vrednost +12°C.

Izračun delovnih temperaturnih pogojev ogrevanja

Pri izračunu oskrbe s toploto je treba upoštevati lastnosti vseh komponent. To še posebej velja za radiatorje. Kakšna je optimalna temperatura za radiatorje - +70°C ali +95°C? Vse je odvisno od toplotnega izračuna, ki se izvaja v fazi načrtovanja.

Najprej je treba ugotoviti toplotne izgube v stavbi. Na podlagi pridobljenih podatkov se izbere kotel z ustrezno močjo. Nato pride najtežja faza načrtovanja - določitev parametrov baterij za oskrbo s toploto.

Imeti morajo določeno stopnjo prenosa toplote, kar bo vplivalo na temperaturni diagram vode v ogrevalnem sistemu. Proizvajalci navedejo ta parameter, vendar le za določen način delovanja sistema.

Če morate za vzdrževanje udobne ravni ogrevanja zraka v prostoru porabiti 2 kW toplotne energije, potem morajo imeti radiatorji nič manjšo stopnjo prenosa toplote.

Če želite to določiti, morate poznati naslednje količine:

• Najvišja dovoljena temperatura vode v ogrevalnem sistemu je t1. Odvisno je od moči kotla, temperaturne omejitve na ceveh (zlasti polimernih);
• Optimalno temperatura, ki mora biti v povratnih ceveh ogrevanja - t To je določeno z vrsto postavitve cevovoda (enocevno ali dvocevno) in skupno dolžino sistema;
• Zahtevana stopnja segrevanja zraka v prostoru je t.

S temi podatki lahko izračunate temperaturno razliko akumulatorja po naslednji formuli:

Tnap=(t1-t2)*((t1-t2)/2-t3)

Nato za določitev moči radiatorja uporabite naslednjo formulo:

Q=k*F*Tnap

kje k – koeficient toplotne prehodnosti kurilne naprave. Ta parameter mora biti naveden v potnem listu; F – območje radiatorja; Tnap – toplotni tlak.

S spreminjanjem različnih indikatorjev najvišje in najnižje temperature vode v ogrevalnem sistemu lahko določite optimalen način delovanja sistema. Pomembno je, da na začetku pravilno izračunate potrebno moč grelne naprave. Najpogosteje je indikator nizke temperature v radiatorjih povezan z napakami pri načrtovanju ogrevanja. Strokovnjaki priporočajo, da dobljeni vrednosti moči radiatorja dodate majhno rezervo - približno 5%. To bo potrebno, če zunanja temperatura pozimi kritično pade.

Večina proizvajalcev navaja toplotno moč radiatorjev po sprejetih standardih EN 442 za način 75/65/20. To ustreza normalni temperaturi ogrevanja v stanovanju.

Temperatura vode v kotlu in ogrevalnih ceveh

Po opravljenem zgornjem izračunu je potrebno prilagoditi temperaturno tabelo ogrevanja za kotel in cevi. Med obratovanjem oskrbe s toploto ne bi smelo prihajati do izrednih razmer, katerih pogost vzrok je kršitev temperaturnega urnika.

Normalna temperatura vode v radiatorjih centralnega ogrevanja je lahko do +90°C. To je strogo nadzorovano v fazi priprave hladilne tekočine, njenega transporta in distribucije v stanovanjska stanovanja.

Stanje z avtonomno oskrbo s toploto je veliko bolj zapleteno.V tem primeru je nadzor popolnoma odvisen od lastnika hiše. Pomembno je zagotoviti, da v ogrevalnih ceveh ni presežne temperature vode, ki presega določen urnik. To lahko vpliva na varnost sistema.

Če temperatura vode v ogrevalnem sistemu zasebnega doma presega normo, se lahko pojavijo naslednje situacije:

• Poškodbe cevovodov. To še posebej velja za polimerne cevi, kjer je največje segrevanje lahko +85°C. Zato je normalna temperatura ogrevalnih cevi v stanovanju običajno +70°C. V nasprotnem primeru lahko pride do deformacije linije in lahko pride do sunka;
• Ogrevanje prekomernega zraka. Če temperatura grelnih radiatorjev v stanovanju povzroči povečanje stopnje ogrevanja zraka nad +27 ° C, je to izven normalnih meja;
• Zmanjšana življenjska doba grelnih komponent. To velja tako za radiatorje kot za cevi. Sčasoma bo najvišja temperatura vode v ogrevalnem sistemu povzročila okvaro.

Tudi kršitev razporeda temperature vode v avtonomnem ogrevalnem sistemu povzroči nastanek zračnih zastojev. To se zgodi zaradi prehoda hladilne tekočine iz tekočega v plinasto stanje. Poleg tega to vpliva na nastanek korozije na površini kovinskih komponent sistema. Zato je treba natančno izračunati, kakšna temperatura naj bo v baterijah za oskrbo s toploto, ob upoštevanju njihovega materiala izdelave.

Najpogosteje opazimo kršitev toplotnih delovnih pogojev pri kotlih na trda goriva. To je posledica težave pri prilagajanju njihove moči. Ko je dosežena kritična temperatura v ogrevalnih ceveh, je težko hitro zmanjšati moč kotla.

Vpliv temperature na lastnosti hladilne tekočine

Poleg zgoraj opisanih dejavnikov temperatura vode v ogrevalnih ceveh vpliva na njegove lastnosti. To je osnova principa delovanja gravitacijskih ogrevalnih sistemov. Ko se stopnja segrevanja vode poveča, se ta razširi in pride do kroženja.

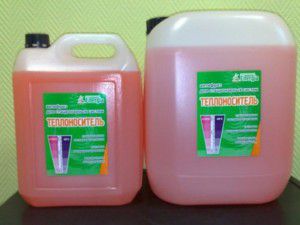

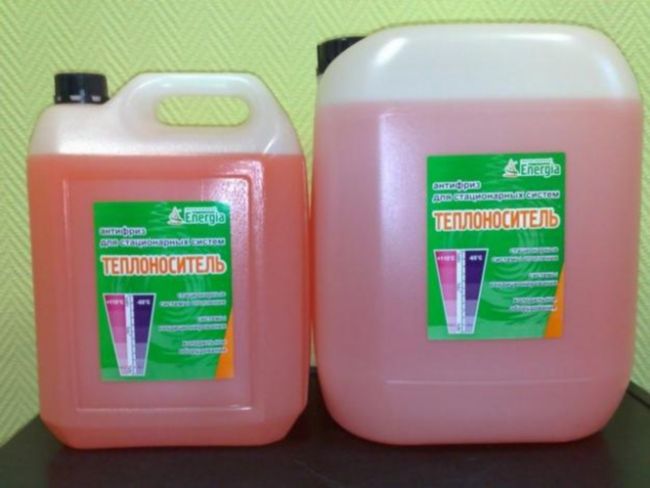

Če pa uporabimo antifriz, lahko prekoračitev normalne temperature v radiatorjih povzroči drugačne rezultate. Zato morate za ogrevanje s hladilno tekočino, ki ni voda, najprej ugotoviti dovoljene stopnje ogrevanja. To ne velja za temperaturo radiatorjev centralnega ogrevanja v stanovanju, saj takšni sistemi ne uporabljajo tekočin na osnovi antifriza.

Antifriz uporabimo, če obstaja možnost, da nizke temperature vplivajo na radiatorje. Za razliko od vode ne začne prehajati iz tekočega v kristalno stanje, ko doseže 0°C. Če pa delovanje oskrbe s toploto v večji meri presega norme temperaturne tabele za ogrevanje, lahko pride do naslednjih pojavov:

• penjenje. To pomeni povečanje prostornine hladilne tekočine in posledično povečanje tlaka. Obratnega procesa ne bo opaziti, ko se antifriz ohladi;
• Nastajanje vodnega kamna. Antifriz vsebuje določeno količino mineralnih sestavin. Če je temperatura ogrevanja v stanovanju kršena, se začnejo obarjati. Sčasoma bo to povzročilo zamašitev cevi in ​​radiatorjev;
• Povečanje indeksa gostote. Motnje v delovanju obtočne črpalke se lahko pojavijo, če njena nazivna moč ni zasnovana za takšne situacije.

Zato je veliko lažje spremljati temperaturo vode v ogrevalnem sistemu zasebnega doma kot nadzorovati stopnjo segrevanja antifriza. Poleg tega spojine na osnovi etilenglikola pri izhlapevanju oddajajo plin, ki je škodljiv za ljudi. Trenutno se praktično ne uporabljajo kot hladilno sredstvo v avtonomnih sistemih za oskrbo s toploto.

Preden v ogrevanje vlijete antifriz, zamenjajte vsa gumijasta tesnila s paranitnimi tesnili. To je posledica povečane prepustnosti te vrste hladilne tekočine.

Metode za normalizacijo temperature ogrevanja

Najnižja temperatura vode v ogrevalnem sistemu ni glavna grožnja za njegovo delovanje. To seveda vpliva na mikroklimo v stanovanjskih prostorih, nikakor pa ne vpliva na delovanje oskrbe s toploto. Če je norma ogrevanja vode presežena, lahko pride do izrednih razmer.

Pri izdelavi ogrevalne sheme je treba zagotoviti številne ukrepe za odpravo kritičnega zvišanja temperature vode. Najprej bo to povzročilo povečanje tlaka in povečanje obremenitve na notranji površini cevi in ​​radiatorjev.

Če je ta pojav enkraten in kratkotrajen, to morda ne bo vplivalo na komponente oskrbe s toploto. Vendar pa se takšne situacije pojavijo pod stalnim vplivom določenih dejavnikov. Najpogosteje je to okvara kotla na trda goriva.

Da bi se izognili njihovemu pojavu, je priporočljivo nadgraditi ogrevanje na naslednji način:

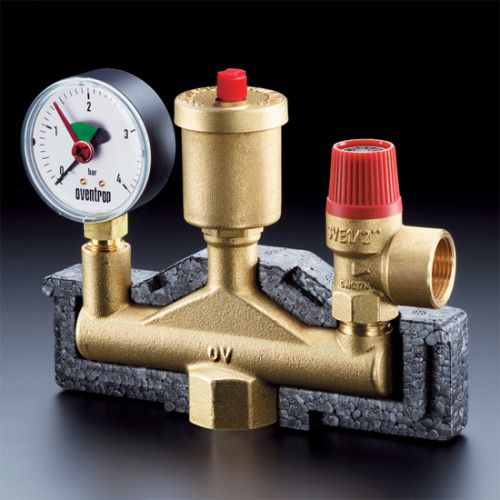

• Nastavitev varnostne skupine. Sestavljen je iz zračnika, odzračevalnega ventila in manometra.Če temperatura vode doseže kritično raven, bodo te komponente odstranile odvečno hladilno tekočino in s tem zagotovile normalno kroženje tekočine za njeno naravno hlajenje;
• Mešalna enota. Povezuje povratne in dovodne cevi. Dodatno je nameščen dvosmerni ventil s servo pogonom. Slednji je povezan s temperaturnim senzorjem. Če stopnja ogrevanja presega normo, se ventil odpre in tok vroče in ohlajene vode se meša;
• Elektronska krmilna enota za ogrevanje. Beleži temperaturo vode v različnih delih sistema. V primeru kršitve toplotnega režima bo procesorju kotla poslal ustrezen ukaz za zmanjšanje moči.

Ti ukrepi bodo pomagali preprečiti nepravilno delovanje ogrevanja v začetni fazi težave. Najtežje je regulirati temperaturo vode v sistemih s kotlom na trda goriva. Zato je treba za njih posebno pozornost nameniti izbiri parametrov za varnostno skupino in mešalno enoto.

Vpliv temperature vode na njeno kroženje pri ogrevanju je podrobno opisan v videu:
