Udobje bivanja v zasebnem domu in podeželski hiši je odvisno od dobro načrtovanega, pravilno zgrajenega vodovodnega in kanalizacijskega sistema. Vendar lahko ti sistemi odpovejo v ekstremnem mrazu, ko tla zmrznejo do točke, kjer so položene komunikacije. Poleg tega tudi pri ultraglobokem polaganju na vstopnih točkah v zgradbo ostanejo območja, ki so blizu površine. Če dovoda vode ne izolirate z grelnim kablom, bo tekočina v ceveh zmrznila. To lahko privede do dolgotrajnih in dragih popravil.
Zasnova in področje uporabe grelnih kablov
Žica za ogrevanje vodovodnih cevi se praktično ne razlikuje od običajnega električnega kabla, tako zunaj kot znotraj. Razlika je v uporabljenih prevodnikih.
Žica za ogrevanje cevi pozimi ima naslednjo napravo:
- Notranja žica. Ima dobro fleksibilnost in je izdelan iz zlitin s povečano električno upornostjo. Višji kot je ta indikator, večja je proizvodnja toplote. Odvisno od modela ima električni kabel za ogrevanje vodovodnih cevi eno ali dve jedri.
- Polimerna izolacija.Zasnovan za preprečevanje uhajanja toka v tla ali na jekleno cev.
- zaslon. Izdelana iz aluminijaste folije ali bakrene mreže. Služi za dodatno trdnost izdelka.
- Zunanja lupina. Izdelan iz gostega in trpežnega polivinilklorida. Zasnovan za zaščito grelnega elementa pred zunanjimi poškodbami.
Izdelki se razlikujejo po debelini, odpornosti in moči na linearni meter. Za podaljšanje življenjske dobe grelne žice za cevi je notranji vodnik prevlečen z nikljem, ki preprečuje oksidacijo kovine.
Vrste grelnih kablov
Za ogrevanje oskrbe z vodo se uporabljajo sistemi, sestavljeni iz enega ali dveh notranjih jeder. V enožičnih izdelkih jedro opravlja funkcijo grelnika in linije hkrati. V dvožilnih kablih se ena žica segreje, druga pa dobavlja energijo.
Poleg tega so grelne žice za oskrbo z vodo razdeljene v dve kategoriji, ki določata načelo njihovega delovanja in obseg uporabe:
- Odporni. So preprosti kabli, sestavljeni iz enega ali dveh jeder. Skozi grelni vod tok povzroči segrevanje. Zmogljivost kabla je konstantna in se ne spreminja po celotni dolžini linije. Napravo upravljamo ročno z vklopom in izklopom glede na vreme in letni čas. Izboljšanje sistemov se izvede z vgradnjo temperaturnega senzorja, releja in termostata. Namestitev uporovnega grelnega kabla na cev se izvaja pri polaganju cevovodov na kratke razdalje, do 40-50 m. Prednost modelov te vrste je njihova zanesljivost, vzdržljivost in nizki stroški.Slabosti so, da ni mogoče skrajšati ali podaljšati linije, potrebno je nenehno spremljati temperaturo, saj se žica pregreje in odpove.
- Samoregulirajoče. Izdelki te vrste so opremljeni z grelno matriko, ki nadzoruje proizvedeno moč. Ogrevanje vodovodnih cevi z grelnim samoregulacijskim kablom se izvaja v avtonomnem načinu. Delovanje izdelka temelji na principu spreminjanja odpornosti materiala s temperaturnimi spremembami. Ko se poveča, se tok zmanjša, kar vodi do zmanjšanja moči. Pri ohlajanju se zgodi ravno obratno, poveča se upor, poveča se ogrevanje. Prednost takšnih modelov je, da se ogrevanje cevovoda z grelnim kablom pojavi consko, odvisno od stanja okolja. Na kritičnih območjih maksimalno segreje, na drugih pa vzdržuje optimalno temperaturo. Da bi preprečili nepotrebne izgube energije, so kabli opremljeni z avtomatskimi regulatorji, povezanimi z zunanjo temperaturo zraka. Edina slaba stran izdelka je cena, vendar se naložba splača.
Ko načrtujete ogrevanje cevovoda, morate k temu dogodku pristopiti na diferenciran način, pametno izbrati različne vrste grelnikov za določena območja. Pazljivo preberite navodila proizvajalca.
Metode namestitve za oskrbo z vodo
Obstaja več načinov za opremljanje ogrevanja vodnih cevi za preprečevanje zmrzovanja, od katerih je vsak najbolj primeren za določen primer.
Namestitev grelnega kabla za oskrbo z vodo z lastnimi rokami lahko izvedete na naslednje načine:

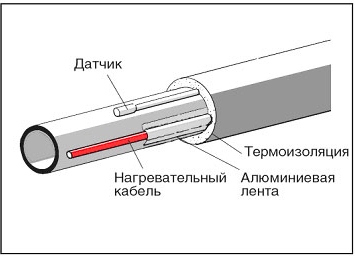

- Zunaj vzdolž cevi.Tako ustrezajo tako uporovni kot samoregulacijski modeli. Enožilni kabli so nameščeni v zanki. Vod se razteza po celotni dolžini avtoceste, na koncu se pritrdi in se nato vrne k viru energije. Žice morajo biti nameščene na obeh straneh avtoceste z zamikom proti dnu, da se poveča toplotni učinek na tekočino, ki teče skozi njo. Če so na trasi vodovodne armature, se vzdolž nje naredijo 2-3 zavoji, odvisno od velikosti izdelka. Nemogoče je položiti obe vrvi eno poleg druge na dnu, saj se bosta tako pregreli. Pritrditev se izvede s toplotno odpornimi plastičnimi vezmi ali aluminijastim trakom.
- V spirali. Zavoji so narejeni po celotni dolžini, pri čemer se držijo cevi, ko so navite. Razdalja med zavoji je določena z lokacijo poti. Nahajajo se čim pogosteje bližje površini in nad tlemi, da zagotovijo maksimalno ogrevanje tudi v ekstremnem mrazu. V globini lahko cev ovijete redkeje, vendar s pričakovanjem možnega zmrzovanja tal. Ovijanje poteka v eni ali dveh smereh, odvisno od kupljenega modela, dolžine vrvice in pogojev delovanja. Pregrevanje je izključeno, saj se stik linij pojavi točkovno. Ta metoda je enako učinkovita za plastične kanalizacijske in kovinske vodovodne cevi.
- Notranjost. To možnost lahko uporabite za cevi s premerom 25 mm ali več. Uporabite lahko uporovne in samoregulacijske enojedrne modele. To je posledica dejstva, da sosednja lokacija kabla povzroča indukcijo in motnje v delovanju izdelka, celo do okvare. Kompleksnost te metode je v težavnosti vlečenja žice v kanal.Bolje je, da to storite v fazi namestitve, tako da kabel vstavite v navpične odseke ali uporabite vlečno vrvico.
Pri izbiri načina polaganja izolacije je treba upoštevati intenzivnost drenaže. Notranja lokacija jih lahko znatno upočasni, kar zmanjša učinkovitost cevovoda.
Toplotna izolacija grelnih kablov
Ne glede na uporabljeni kabel ogrevana cev za oskrbo z vodo potrebuje izolacijo. Če vod ni zaprt v izolacijski lupini, bo proizvedena toplota porabljena na straneh, pri čemer se grejejo tla in ne cevi.
Kot izolacijo je priporočljivo uporabiti naslednje materiale:
- ekspandiran polistiren v obliki odstranljivih valjev;
- mineralna volna s polimerno podlago;
- poliuretanska pena, ki se uporablja, ko je kabel nameščen znotraj;
- polietilenska pena, ovita okoli kanala.
Za vse te izdelke je značilna nizka higroskopičnost, odlična toplotna izolacija in dolga življenjska doba. Debelina izolacijskega sloja zadostuje za nasipe 20 mm, nad površino 30-40 mm, na odprtih površinah pa najmanj 50 mm.
