Delovanje ogrevalnega sistema je nemogoče brez dodatnih komponent. Poleg ogrevanja in distribucije tople vode po radiatorjih so potrebne naprave za delno ali popolno zaustavitev dovoda hladilne tekočine na določenih območjih tokokroga. Če želite to narediti, namestite ventile v ogrevalni sistem: trosmerni, kroglični, radiatorski in radiatorski.
Glavne funkcionalne naloge ogrevalnih pip
Pri načrtovanju sistema za oskrbo s toploto je treba zagotoviti mehanizme za nadzor gibanja tople vode v sistemu. Če želite to narediti, uporabite balansirni ventil v ogrevalnem sistemu in njegov zaporni analog.
Kljub podobni zasnovi lahko nekatere vrste zapornih ventilov opravljajo različne funkcije. Tako so polipropilenski krogelni ventili za ogrevanje lahko zasnovani tako za zasilno zaustavitev oskrbe s toplo vodo na določenem odseku glavnega voda kot za uravnavanje količine tekočine, ki vstopa v radiator. Zato so te komponente za oskrbo s toploto običajno razdeljene na naslednje vrste:
- Za cevovode. Poleg omejevanja pretoka hladilne tekočine dvosmerni grelni ventil opravlja funkcijo mešanja vročih in hladnih tokov. To je potrebno za optimizacijo porazdelitve toplote;
- Cevovod kotla. Če želite to narediti, obvezno uporabite krogelni ventil za odvajanje zraka iz ogrevalnega sistema. V nekaterih primerih je priporočljivo namestiti trosmerne mešalnike;

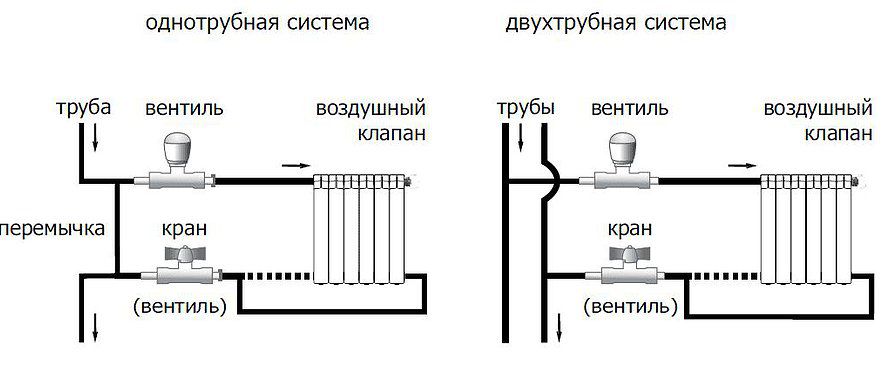

- Za baterije. V cevovodu radiatorja je obvezna namestitev pipe Mayevsky za ogrevanje. Namenjen je odstranjevanju zračnih žepov med polnjenjem sistema s hladilno tekočino.
Poleg zgornjih zapornih in regulacijskih ventilov je mogoče v ogrevalni sistem vgraditi dodatne komponente. Potrebni so za izboljšanje delovanja oskrbe s toploto in maksimiranje avtomatizacije nadzora. Zlasti za hitro odstranjevanje vode iz sistema je potrebna pipa za odvajanje vode iz ogrevalnega sistema. Nameščen je na najnižji točki sistema.
Pred nakupom zapornih ventilov je potrebno izračunati njegove operativne tehnične parametre. Če želite to narediti, je najbolje uporabiti specializirane programske sisteme.
Zaporni ventili za oskrbo s toploto
Vsi ventili za grelne radiatorje in cevovode delujejo na splošnem principu - z uporabo zapornega elementa omejujejo pretok hladilne tekočine v določenem odseku cevovodov. Vendar sta hitrost in stopnja prilagoditve tega procesa odvisni od posebne zasnove zapornih ventilov.
Najprej so za pravilno delovanje sistema potrebne pipe za radiatorje. Glede na zasnovo zaklepnega elementa so razdeljeni na dve vrsti:
- žoga;
- V obliki igle.
Ne smemo pozabiti, da med ogrevanjem lahko pride do situacij, ko je treba popolnoma omejiti pretok hladilne tekočine v radiatorje ali del cevovoda. V ta namen so zasnovani krogelni ventili. Če je potrebna nemotena nastavitev količine vhodne tekočine, so nameščeni igelni priključki.
Za regulacijske ventile za ogrevanje so značilni ne samo velikost in konstrukcijski podatki. Materiali izdelave imajo velik vpliv na življenjsko dobo in kakovost njihove storitve.
Krogelni ventili

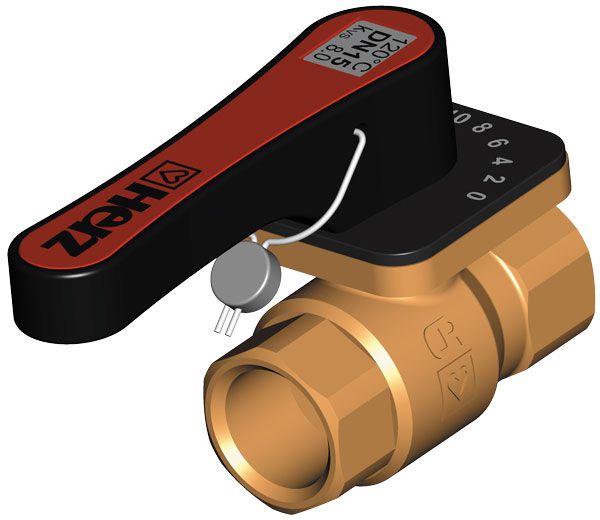

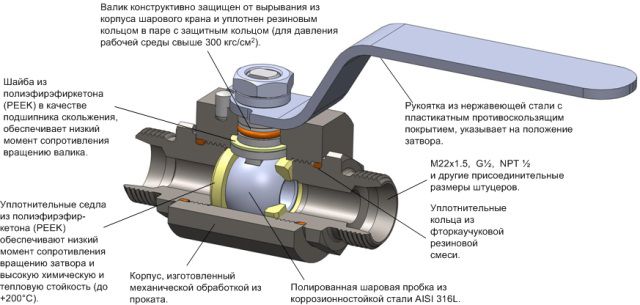

Če je treba vodo hitro zapreti, je treba v radiator ali cevni del namestiti krogelne ventile. Njihova zasnova je sestavljena iz sferičnega jedra s skoznjo luknjo. Povezan je s krmilno ročico, preko katere komponenta deluje.

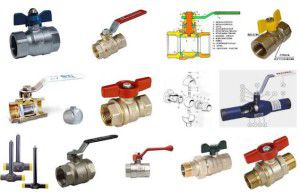

Odvisno od materiala izdelave lahko namestite polipropilenski krogelni ventil za ogrevanje ali njegov jekleni analog. Vse je odvisno od območja oskrbe s toploto, kjer bo nameščen. Poleg tega dejavnika morate pri izbiri upoštevati vrsto povezave. Lahko je namenjen za radiatorske pipe ali cevovode:
- S prirobnico. Uporablja se na avtocestah srednjega in velikega premera. Večinoma iz jekla, njegovih zlitin ali litega železa;
- Spenjanje. Najpogostejši tip polipropilenskih krogelnih ventilov za oskrbo s toploto. Priključitev na odsek cevi se izvede s trajno povezavo ali spajkanjem. Lepilni sestavek se redko uporablja za oblikovanje montažnega sklopa.
Za te pipe za ogrevalne cevi je značilno hitro zapiranje hladilne tekočine. Dovolj je, da krmilno ročico obrnete za 90°, da popolnoma zaustavite pretok vode v glavni vod ali radiator.
Pri namestitvi je treba upoštevati smer gibanja hladilne tekočine. Vsi plastični kroglični ventili za ogrevanje imajo poseben indikator na telesu.
Iglične pipe

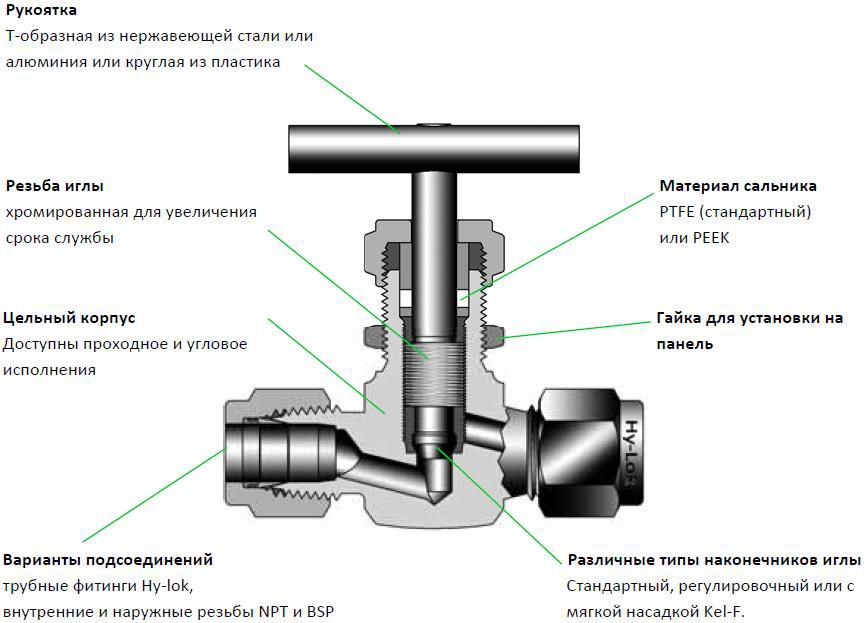

Če je potrebna gladka nastavitev pretoka tekočine, mora ogrevalni sistem vključevati namestitev igelnih ventilov za ogrevanje. Njihova glavna razlika od krogličnih je prisotnost palice, ki se spusti ali dvigne z navojnim mehanizmom, s čimer se zmanjša pretok v tem delu cevovoda.
Odvisno od uporabe je ta tip ventila lahko zaporni, regulacijski ali balansirni. Razlika v zasnovi je določena z obliko igelne palice in značilnostmi krmilnega elementa z navojem. Večina pip za radiatorje ogrevanja ima standardno zasnovo in je zasnovana tako, da gladko uravnava pretok hladilne tekočine.
Pri izbiri je priporočljivo biti pozoren na naslednje značilnosti igelnih priključkov za oskrbo s toploto:
- Vrsta priključka - spojka ali prirobnica;
- Stopnja nastavitve položaja palice;
- Material izdelave. V polipropilenskih ceveh je potrebna vgradnja plastičnih ogrevalnih pip. Če so v sistemu nameščene jeklene cevi, je treba zaporne ventile izbrati iz istega materiala. Tako se boste izognili razlikam v toplotnem raztezanju komponent.
Uporaba teh struktur kot pip za odvajanje vode iz ogrevalnega sistema ni priporočljiva. V tem primeru bi bili modeli s kroglicami najboljša možnost.
Vse pipe za baterije za oskrbo s toploto so zasnovane za določen največji in optimalen tlak. Ta lastnost mora ustrezati izračunani. V nasprotnem primeru bo tlak v sistemu padel.
Mešalne naprave
Za optimalno delovanje oskrbe s toploto so vgrajeni regulacijski ventili ogrevanja. Njihova glavna razlika od zgoraj opisanih modelov je prisotnost avtomatske enote za nadzor pretoka vode. Takšne strukture so najpogosteje nameščene v mešalnih enotah.
Te vrste fitingov se od standardnih pip razlikujejo po prisotnosti dodatnih krmilnih elementov, pa tudi po številu priključenih cevi. Standardni tripotni ogrevalni ventil ima tri priključne cevi. Vsak od njih opravlja svoje funkcije:
Če želite izbrati optimalen model, se morate odločiti za njegov namen, ki je lahko naslednjih vrst:
- Organizacija avtomatskega nadzora pretoka tekočine v radiator ali baterijo. V ta namen je zasnovan dvosmerni ogrevalni ventil;
- Namestitev mešalne enote. Zanj se najpogosteje uporabljajo tripotni ogrevalni ventili.
Da bi razumeli načelo delovanja vsakega od njih, morate najprej razumeti posebnosti zasnove. To je tisto, kar določa operativne in tehnične značilnosti teh ogrevalnih komponent.
Za polno delovanje tripotnega regulacijskega ventila je potrebno na njegovo krmilno enoto priključiti termometer.
Dvosmerni grelni ventil

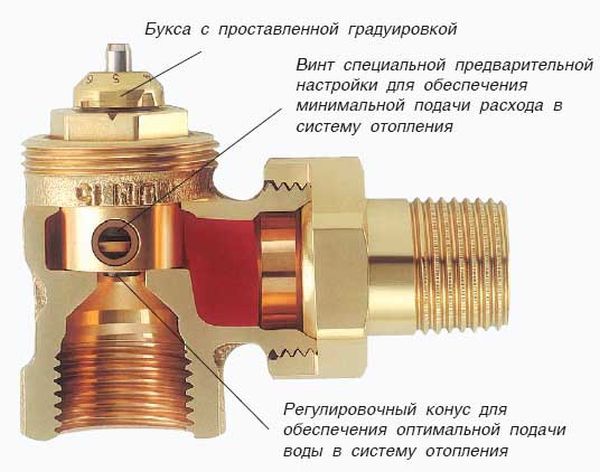

V bistvu je to navaden igelni ventil, v katerem je namesto mehanskega ventila nameščen blok za samodejno spreminjanje položaja palice. Zasnovan je za vezavo baterij za oskrbo s toploto. Da se lahko odziva na stopnjo ogrevanja naprave, mora biti vsak radiator opremljen z regulacijskim ventilom za ogrevanje.

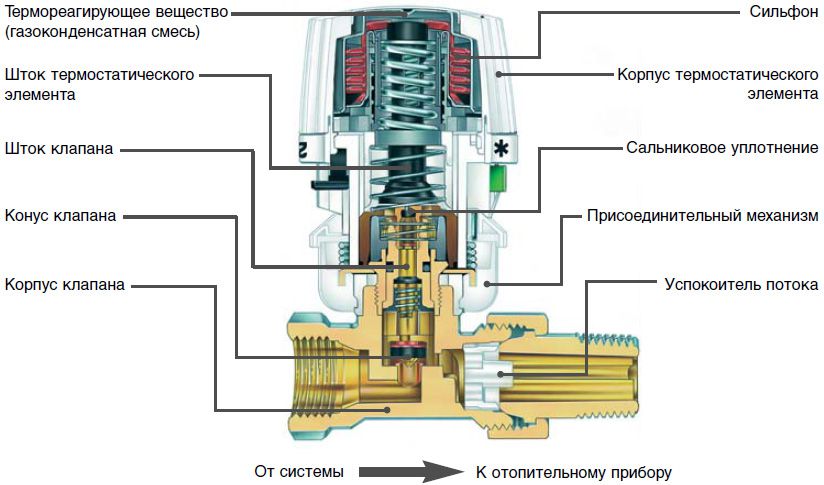

Obstaja delitev modelov glede na vrsto krmilne enote.Najpogostejši tip dvosmernega ogrevalnega ventila je termostat. Ima krmilni element, ki se širi pod vplivom temperature. Med tem procesom se palica premakne in s tem spremeni pretok v tem delu cevi. Takšne strukture so nameščene za radiatorje ogrevanja.
Vendar pa takšne pipe za ogrevalne cevi niso vedno potrebne. Glede na zahtevano stopnjo regulacije ločimo naslednje vrste dvosmernih ogrevalnih komponent:
- Z mehansko krmilno enoto. Na njem so oznake, ki ustrezajo stopnji spremembe nazivnega premera v cevi. Priročno za ročno regulacijo ogrevanja;
- Servo mehanizem z možnostjo povezave s temperaturnimi senzorji ali programatorjem. Za takšne regulacijske ventile za ogrevanje je značilna največja avtomatizacija krmiljenja.
Pri izbiri je pomembno biti pozoren na zasnovo krmilnih pogonov. Lahko so dvopozicijski (odprto-zaprto) ali z gladko spremembo položaja palice. Vse je odvisno od namena dvosmernega ventila za oskrbo s toploto.
Podobne krmilne strukture so nameščene v kolektorjih za samodejno uravnavanje pretoka hladilne tekočine. Dobro so se izkazali v prisotnosti merilnikov pretoka.
Tropotni ventil za dovod toplote

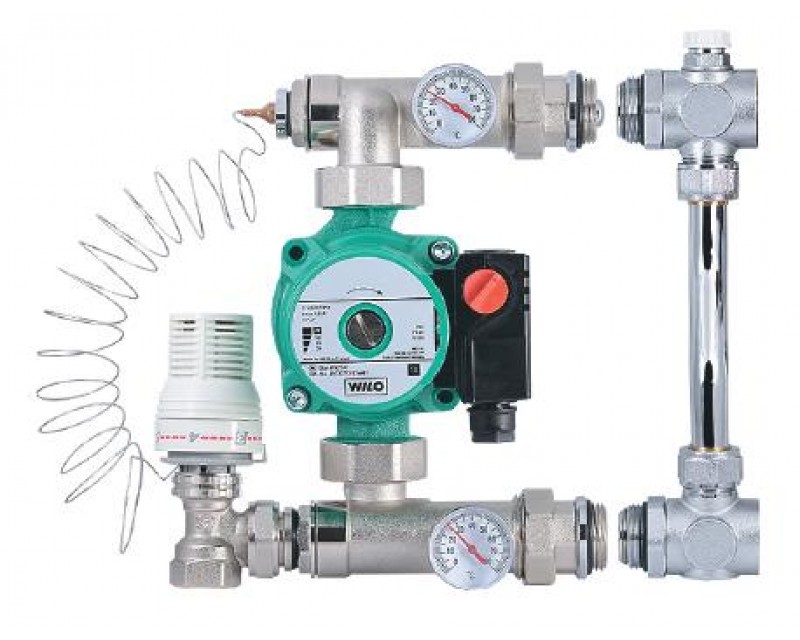

Ena od vrst regulacijskih ventilov za oskrbo s toploto so tripotne izvedbe. Njihova glavna razlika od zgoraj opisanih modelov je prisotnost dodatne cevi.

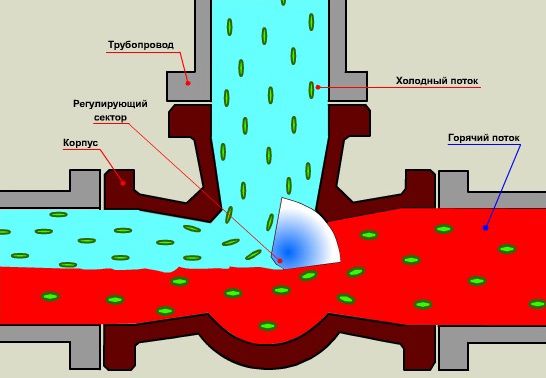

Za delovanje je tripotni ventil priključen na dovodne in povratne cevi.S pomočjo krmilne enote se spreminja položaj lopute, s čimer se uravnava pretok ohlajene tekočine v dovodno cev. Ta princip delovanja nam omogoča reševanje naslednjih težav:
- Zmanjšanje stroškov ogrevanja hladilne tekočine. Temperaturni senzorji, priključeni na krmilne enote plastičnih pip za oskrbo s toploto, samodejno spremenijo način delovanja ogrevanja glede na zunanje dejavnike;
- Stabilizacija tlaka v sistemu. V primeru velike razlike v stopnji raztezanja vode se poveča hidravlični upor. Namestitev balansirnega ventila v ogrevalni sistem bo rešila to težavo;
- Samodejna regulacija temperaturnih pogojev delovanja ogrevalnih krogov glede na predhodno nastavljene parametre.
Izbira krmilnih enot naprave je popolnoma podobna dvosmernim ventilom za ogrevalne cevi. Edina razlika je v obliki elementa za regulacijo pretoka. Če je v dvosmernih modelih palica, potem se v trosmernih modelih uporablja posebna plošča. Glede na njegov položaj se spreminja količinsko razmerje toplih in hladnih tokov.
Za dokončanje ogrevalnega sistema je najbolje uporabiti bakrene modele mešalnih pip. Toda najboljša izbira bi bili izdelki iz nerjavečega jekla.
Nadzor ogrevanja in varnost
Poleg regulacijske funkcije obstaja skupina pip, ki so odgovorne za zaščito in nadzor ogrevanja. Vgrajeni so v pomembna področja sistema - v dovodne cevi, radiatorje in baterije. Predvsem ventil za odzračevanje zraka iz ogrevalnega sistema je nameščen neposredno za kotlom.Pri oskrbi s kolektorji mora biti z njim opremljen vsak razdelilni glavnik.
Te sistemske komponente so potrebne za izvajanje naslednjih funkcij:
- Odstranjevanje zraka, ko se hladilna tekočina pregreje;
- Preprečevanje zračnih zapor v radiatorju ali akumulatorju.
Če želite v celoti razumeti funkcionalnost varnostnih skupin, morate upoštevati zasnovo vsakega elementa.
Nekateri modeli plinskih kotlov imajo vgrajene balansirne ventile. Njihovo prisotnost je mogoče ugotoviti iz vsebine priložene dokumentacije.
Opis žerjava Mayevsky
Mayevsky pipe za ogrevanje so namenjene odstranjevanju zračnih žepov med polnjenjem sistema s hladilno tekočino ali med delovanjem ogrevalnega sistema. So stožčasti vijak, ki je zaprt v ohišju.
Mesto namestitve te pipe je vrh radiatorja. Pri dodajanju vode v sistem je potrebno sprostiti pritisk vzmeti na vijaku. To ustvari majhen prehod, skozi katerega izstopa zračni čep. Glede na specifično zasnovo je lahko žerjav Mayevsky naslednjih vrst:
- Mehanski. Prilagoditev se izvede ročno;
- Avto. Z odpiranjem ventila se sproži posebna naprava. Posledično se zračni čep odstrani.
Prva vrsta pip se najpogosteje uporablja za dokončanje ogrevalnega sistema. Vendar pa imajo eno pomembno pomanjkljivost. Če ga dlje časa ne uporabljate, se vijak zatakne za dno ohišja. Zato je priporočljivo preveriti delovanje pipe 2-3 krat na sezono, ne glede na to, ali bo sistem napolnjen z vodo ali ne.
Za centralizirane sisteme ogrevanja je najbolje izbrati model pipe Mayevsky z varovalko.
Zračni ventil
V ogrevalnem sistemu se pogosto nabira zrak. Razlogov za njegov videz je več - vrela voda, sprva visoka vsebnost kisika v tekočini. Če odvečnega zraka ne odstranite pravočasno, se lahko poškodujejo grelni elementi in kovinski elementi začnejo rjaveti. To lahko povzroči tudi povečanje pritiska in posledično ustvarjanje izrednih razmer.

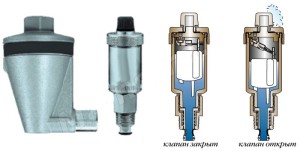

Strukturno je ventil za odstranjevanje zraka iz sistema sestavljen iz ohišja, znotraj katerega je nameščen plovec. Če zrak vstopi v votlino, se plovec dvigne, kar bo pritiskalo na palico. To bo povzročilo, da se ventil odpre in odvečni plin uide.
Pri izbiri in namestitvi morate upoštevati naslednje točke:
- Nazivni odzivni tlak naprave. Lahko je nastavljen uporabnik ali fiksen;

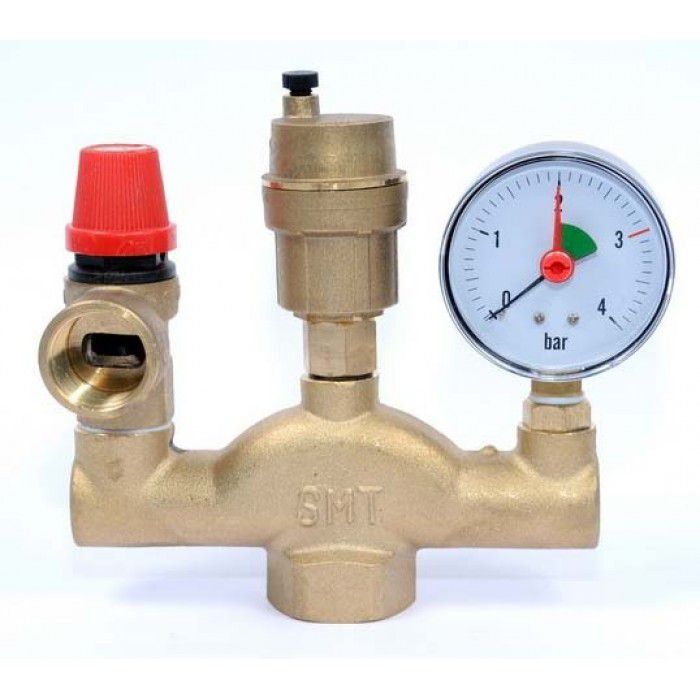

- Lokacija namestitve. Obvezen element za varnostno skupino, kjer mora biti poleg tega še odtočni ventil in manometer. Montira se takoj za kotlom, na vrhu tokokroga in na vseh kritičnih odsekih glavnega voda.
Pred vsako kurilno sezono je nujno preveriti delovanje zračnika. To storite tako, da preprosto ročno dvignete ventil in se prepričate, da se ni zagozdil.
Vsaka vrsta ogrevalne pipe ima svoj namen. Vendar se morate spomniti, da so nekateri med njimi zamenljivi. Edina izjema so zračniki in pipe Mayevsky. V vseh drugih primerih lahko namestite iglo namesto krogle.
V videu se lahko seznanite z načelom delovanja trosmernega ogrevalnega ventila;
