Pregled panelnih radiatorjev za vodno in električno ogrevanje hiše

Uporaba jeklenih panelnih radiatorjev za dokončanje ogrevalnega sistema je posledica več dejavnikov. Prvič, njihova visoka toplotna disipacija. Zahvaljujoč premišljeni zasnovi in ​​edinstvenim tehničnim lastnostim proizvodnega materiala lahko izberete optimalne panelne baterije in grelne radiatorje: jeklene, električne.

Glavne prednosti panelnih radiatorjev

Najprej morate razumeti, kako se jekleni panelni radiatorji razlikujejo od podobnih aluminijastih in bimetalnih. Strukturno so te naprave za oskrbo s toploto navpični kanali za hladilno tekočino, ki so povezani z zunanjimi ploščami s ploščami za izmenjavo toplote.

Zaradi te strukture so panelni ogrevalni radiatorji prejeli številne pomembne razlikovalne prednosti:

• Nizka stopnja vztrajnosti dela. Ogrevanje zunanje površine poteka veliko hitreje kot pri analogih iz litega železa. Za dodatno konvekcijo zraka so v zgornjem in spodnjem delu konstrukcije predvidene posebne namene.Skozi njih poteka kroženje zraka in nadaljnje segrevanje;
• Zanesljivost. Za razliko od sekcijskih radiatorjev imajo panelni radiatorji veliko manj mehanskih spojev, kar povečuje njihovo stopnjo zanesljivosti;
• Majhna teža. Za montažo se uporabljajo najpreprostejši modeli nosilcev za panelne radiatorje. To pozitivno vpliva na stroške.

Vendar pa je poleg teh lastnosti treba upoštevati tudi slabosti, ki jih imajo jekleni panelni radiatorji. Prvič, to vključuje dovzetnost za korozijo. Če je kislost hladilne tekočine na visoki ravni in je v njej tudi velika količina kisika, obstaja velika verjetnost, da se na notranjih stenah naprav pojavi rja. Poleg tega ni priporočljivo pustiti panelnega ogrevanja dolgo časa brez vode.

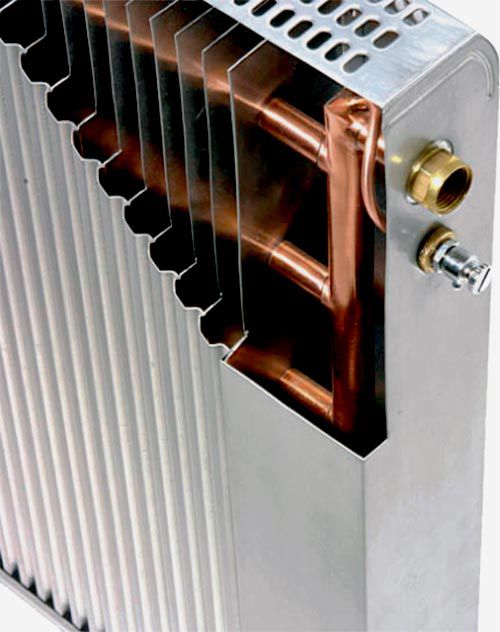

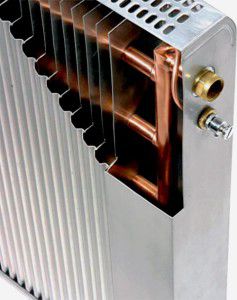

Pri nekaterih jeklenih panelnih radiatorjih so notranji kanali izdelani iz bakrenih cevi. To poveča odpornost proti koroziji, vendar tudi znatno poveča stroške.

Značilnosti panelnih baterij

Za potrošnika je pomembnih več indikatorjev grelnih naprav. Prilagojeni morajo biti parametri trenutnega ogrevalnega sistema. Zato je treba poznati osnovne tehnične lastnosti panelnih radiatorjev.

Kljub navidezni moči teh naprav jih ni priporočljivo namestiti pri dokončanju sistema centralnega ogrevanja. To je posledica najvišjega tlaka v ceveh. Pri ogrevanju plošč je treba upoštevati naslednje parametre:

• Največji tlak v ogrevalnem sistemu je do 10 atm. Nekateri modeli lahko za kratek čas prenesejo do 13 atm;
• Temperatura hladilne tekočine ne sme preseči +110 °C. V praksi so panelni ogrevalni radiatorji Prado nameščeni v sistemu, kjer ta indikator presega +90°C.

Pri zasnovi jeklene baterije je treba posebno pozornost nameniti 2 parametroma. Najprej debelina jeklene pločevine. Mora biti najmanj 1,3 mm. Za boljšo zaščito pred zunanjimi vplivi so ruski panelni radiatorji prašno lakirani. Ta tehnika vam omogoča, da podaljšate življenjsko dobo naprav za oskrbo s toploto in preprečite pojav korozije na njihovi površini.

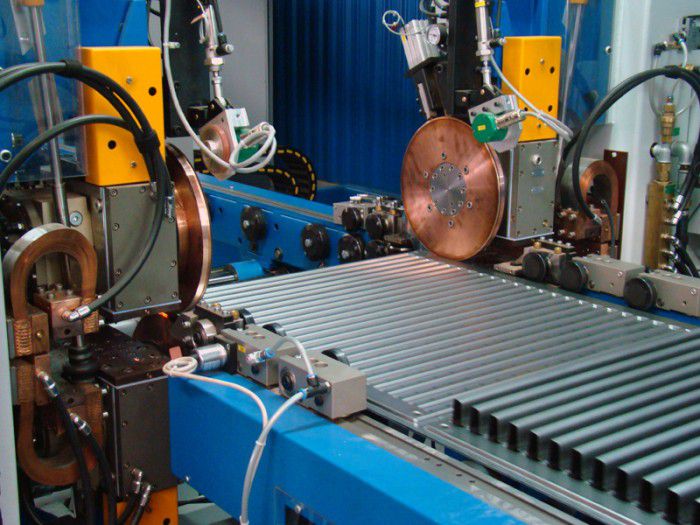

Med proizvodnim procesom se za povezovanje posameznih konstrukcijskih elementov uporablja metoda varjenja. Za zagotovitev zanesljivosti je priporočljivo izbrati modele z neprekinjenim šivom. Točkovna povezava ne prispeva k zanesljivosti konstrukcije med delovanjem.

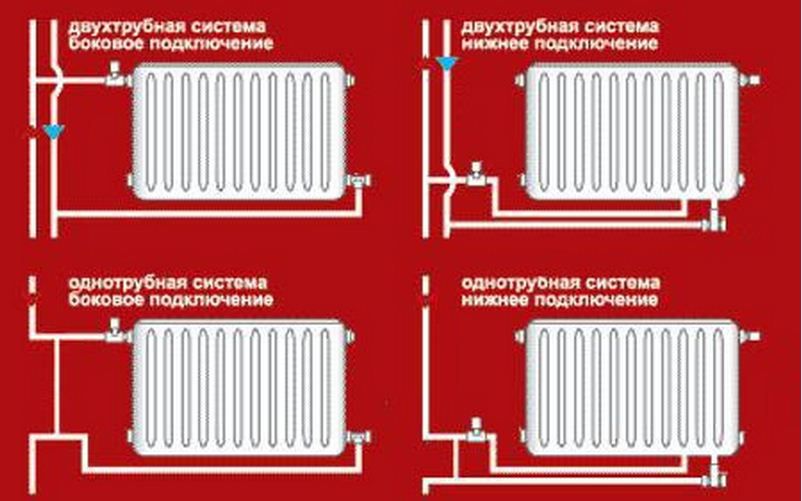

Tehnične značilnosti delovanja panelnih radiatorjev vključujejo vrsto povezave:

• Stranski. Klasičen način vgradnje baterij v ogrevalni sistem. Zelo primeren za navpične in vodoravne cevi;
• Nižje. Najboljša možnost za skrite cevovode. Težave pa lahko nastanejo pri namestitvi termostata, s katerim lahko regulirate moč panelnih radiatorjev.

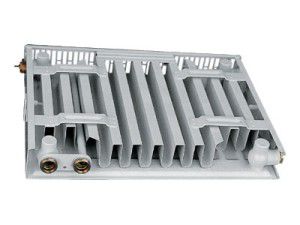

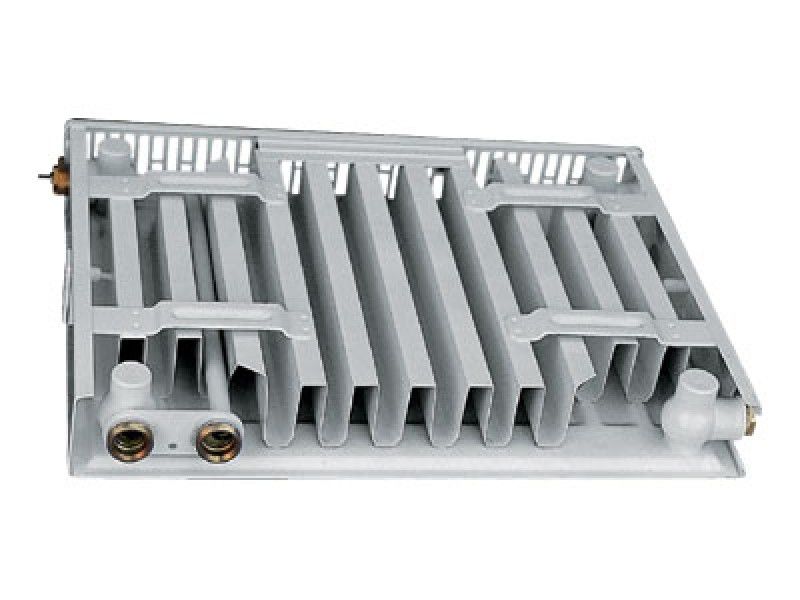

Za prenos toplotne energije na površino cevovodov so plošče za izmenjavo toplote varjene. Povezani so z valovito zunanjo ploščo. Specifična toplotna moč konstrukcije je odvisna od njihovega števila in lokacije. Ta indikator navede proizvajalec v potnem listu. Prenos toplote je neposredno odvisen od toplotnih delovnih pogojev ogrevalnega sistema.

Panelni električni radiatorji za ogrevanje so lahko napolnjeni s hladilno tekočino - vodo ali oljem. V slednjem primeru je čas za doseganje optimalne temperature dolg, vendar bo naknadno ohlajanje po izklopu naprave veliko počasnejše.

Oblikovne značilnosti radiatorjev

Za razliko od sekcijskih radiatorjev je pomemben parameter za panelne radiatorje skupna površina zunanje površine. Skupaj z značilnostmi vira toplotne energije (voda v ceveh ali električni grelci) določa tehnične lastnosti kurilne naprave.

Pri izbiri se morate osredotočiti na določene parametre, značilne za radiatorje jeklenih plošč. Ti vključujejo:

• Dimenzije - širina, višina in globina. Te značilnosti določajo toplotno moč naprave;
• Število vrst plošč za izmenjavo toplote;
• Kapaciteta cevi. Od tega je odvisna prostornina hladilne tekočine, ki se prilega enemu radiatorju.

Za podrobno analizo je treba upoštevati konstrukcijske značilnosti vsake vrste grelne naprave - za sistem ogrevanja vode in električne modele.

Pri nakupu določenega modela grelne naprave morate preveriti njegovo konfiguracijo. Vsebovati mora nosilce za panelne radiatorje.

Jekleni panelni radiatorji za ogrevanje vode

Pri izbiri morate določiti splošne dimenzije baterij jeklenih grelnih plošč. Ta parameter je odvisen od zahtevane moči naprave in lokacije njene namestitve. Najpogosteje so radiatorji nameščeni v posebnih stenskih nišah pod okenskimi konstrukcijami.

Trenutno proizvajalci ponujajo grelne panelne radiatorje naslednjih velikosti:

• Višina. Razlikuje se od 20 do 90 cm;
• Dolžina. Lahko je od 40 cm do 3 m. Slednje je bolje namestiti pri organiziranju panelnega ogrevanja za velike prostore.

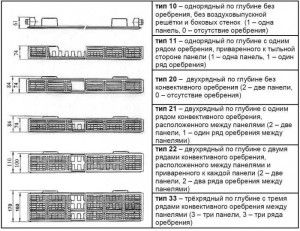

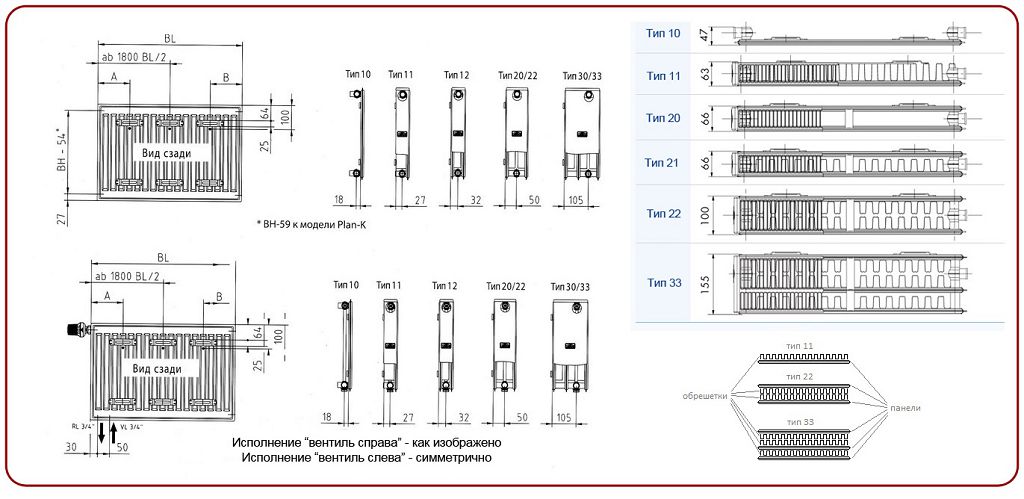

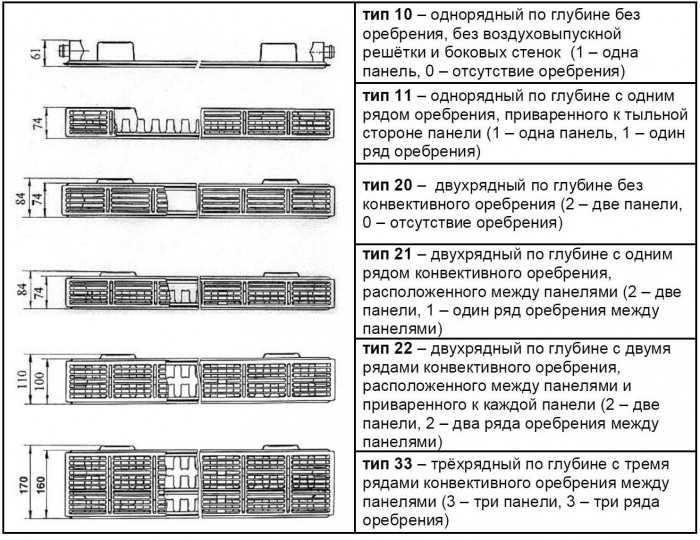

Globina radiatorja je neposredno odvisna od števila plošč za izmenjavo toplote. Ta lastnost je navedena v vrsti grelnih naprav. Poleg dizajnerskih modelov z značilnim videzom obstajajo naslednje vrste jeklenih panelnih radiatorjev:

• 10 – imeti samo jekleno oblogo brez sprednje plošče. Spadajo v proračunske vrste;
• 11 – struktura vključuje en blok za izmenjavo toplote in zunanjo ploščo;
• 21 – na blok z vodnimi kanali sta nameščeni dve plošči;
• 22 – za povečanje moči panelnih toplotnih baterij je dodatno nameščen še en izmenjevalnik toplote;
• 33 – radiator je sestavljen iz treh plošč in 3 plošč za izmenjavo toplote.

Poleg teh tehničnih značilnosti panelnih grelnih baterij je pri izbiri dizajna priporočljivo posvetiti pozornost dizajnu sprednje plošče. Nekateri proizvajalci jih naredijo valovite, da povečajo ogrevalno površino. Na ta način je dosežen maksimalen prenos toplote, ne da bi bistveno presegli dimenzije baterije.

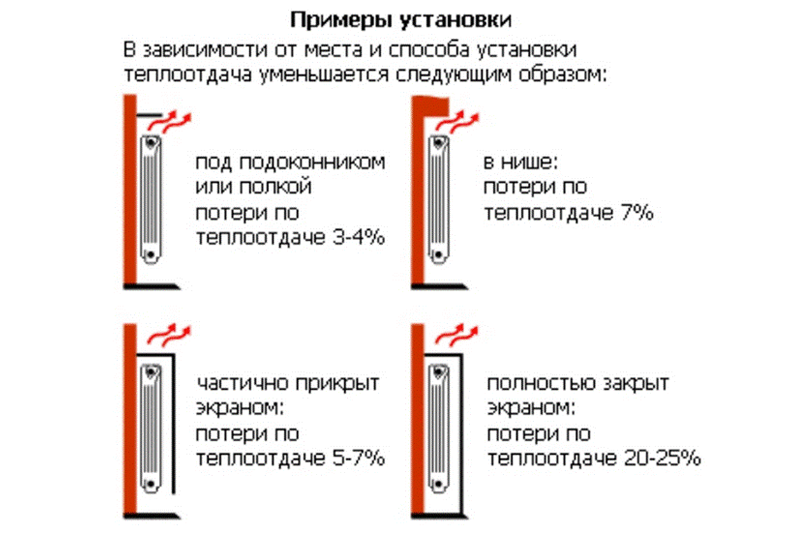

Pri nameščanju panelnih radiatorjev Prado je potrebno ohraniti minimalno razdaljo od spodnje površine konstrukcije do tal. V nasprotnem primeru se lahko zmogljivost pretoka zraka znatno poslabša.

Električne grelne baterije panelnega tipa

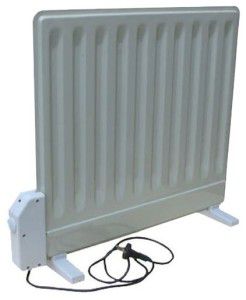

Za razliko od vodnih modelov so panelni električni radiatorji izdelani z drugačno tehnologijo.Da bi to naredili, najprej spremenimo geometrijo jeklene pločevine s pritiskom. Nato se s točkovnim varjenjem povežejo med seboj in tvorijo eno samo strukturo. V tem primeru se v notranjosti oblikujejo kanali, napolnjeni s hladilno tekočino.

Vendar ima ta način izdelave nekaj pomanjkljivosti. Prvič, to vključuje velike dimenzije strukture. Za ogrevanje hladilne tekočine moramo namestiti grelne elemente. Zaradi posebnosti zasnove je to mogoče storiti s strani ali od spodaj. Zato je velika večina teh panelnih električnih radiatorjev talnega tipa. Tisti. zaradi velikih dimenzij jih ni mogoče pritrditi na steno.

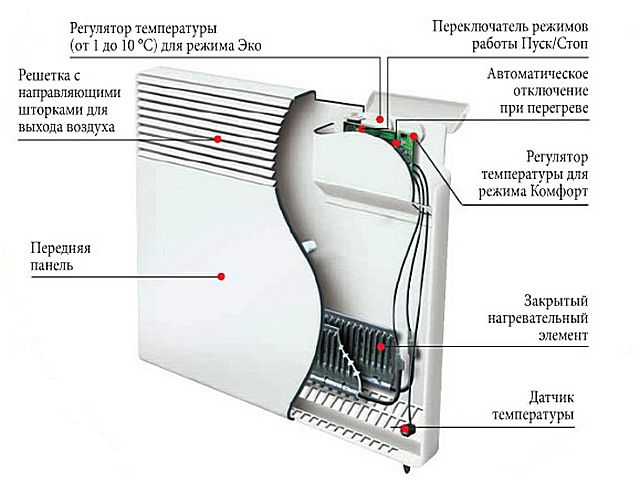

Za rešitev tega problema so bile razvite druge vrste električnih grelnih baterij. Sestavljeni so iz jeklene škatle s konvekcijskimi režami. V njem so grelni elementi.

Ta oblika ima številne prednosti:

• Možnost namestitve na steno;
• Visoka stopnja konvekcije zraka za ogrevanje;
• Pri sodobnih modelih paket vključuje naprave za nadzor delovanja (termostat) in enoto za izklop grelnika v primeru prevrnitve radiatorja ali močnega skoka električne energije.

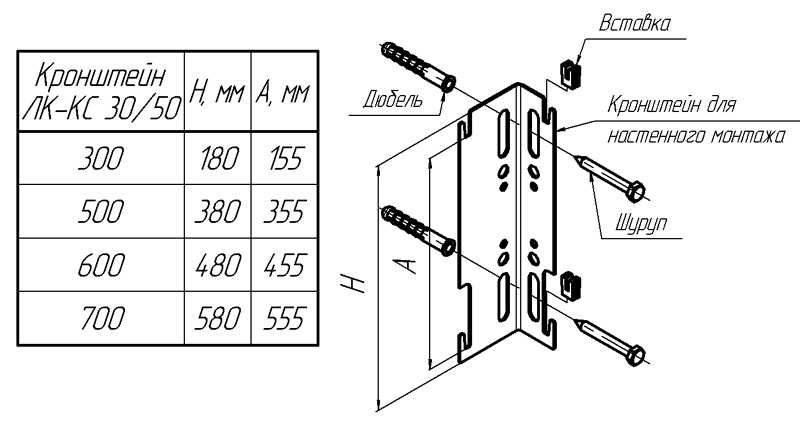

Montaža radiatorjev poteka s posebnimi nosilci za panelne radiatorje.

Pritrdilni elementi v obliki ravnih plošč morajo biti nameščeni na zadnji strani konstrukcije. Če v paketu radiatorjev ni nosilcev, morate najprej izmeriti pritrditve na radiatorski plošči in nato glede na dobljene dimenzije izbrati optimalno izvedbo pritrdilnih elementov.

Če bo v kopalnici nameščen panelni električni radiator, mora biti zunanji ovoj v njegovi zasnovi vodotesen.

Pregled proizvajalcev in cen panelnih radiatorjev

Trenutno obstaja več proizvodnih podjetij, ki so specializirana za proizvodnjo panelnih radiatorjev. Njihove izdelke odlikuje visoka kakovost, zanesljivo delovanje in dolga življenjska doba.

Te pozitivne lastnosti veljajo za številne ruske panelne grelne radiatorje. Za pravilno izbiro optimalnega modela je poleg značilnosti potrebno opraviti začetno analizo cen.

Poleg tehničnih indikatorjev je treba upoštevati celoten sklop radiatorjev in garancijo za njihovo delovanje. Na podlagi slednjega je najbolje izbrati domačega proizvajalca z veliko mrežo specializiranih servisnih in servisnih točk.

Za tiste, ki se odločijo sami namestiti radiator, je koristno gledati videoposnetek, ki podrobno opisuje ta postopek:
