Za organizacijo oskrbe s toploto za velike prostore ni priporočljivo uporabljati standardnih tovarniških baterij in radiatorjev. Imajo prenizko toplotno moč in nazivno moč. Kot alternativo lahko razmislite o ogrevalnih registrih: proizvodnja iz cevi, pravila izračuna in značilnosti namestitve.
Prednosti in slabosti ogrevalnih registrov
Doma izdelani jekleni ali aluminijasti ogrevalni registri se od standardnih radiatorjev razlikujejo po velikosti. Sestavljeni so iz več cevi, katerih premer presega 32 mm. Za organizacijo kroženja hladilne tekočine so cevi med seboj povezane s cevmi.
Kaj je razlog za priljubljenost teh naprav za oskrbo s toploto? Prvič, možnost lastne proizvodnje. Izdelate lahko bimetalne ogrevalne registre, jeklene ali aluminijaste cevi. Plastični modeli so veliko manj pogosti, saj nimajo ustreznih zmogljivosti.
Preden povežete ogrevalne registre, morate natančno preučiti njihove "šibke" in "močne" strani.
Prednosti uporabe:
- Dolga življenjska doba. Za modele iz jekla in aluminija lahko doseže 25 let. V tem primeru bo verjetnost okvare minimalna;
- Odlično odvajanje toplote. To je posledica dejstva, da moč ogrevalnega registra presega ta parameter za klasične radiatorje in baterije. Povezan z veliko količino hladilne tekočine;

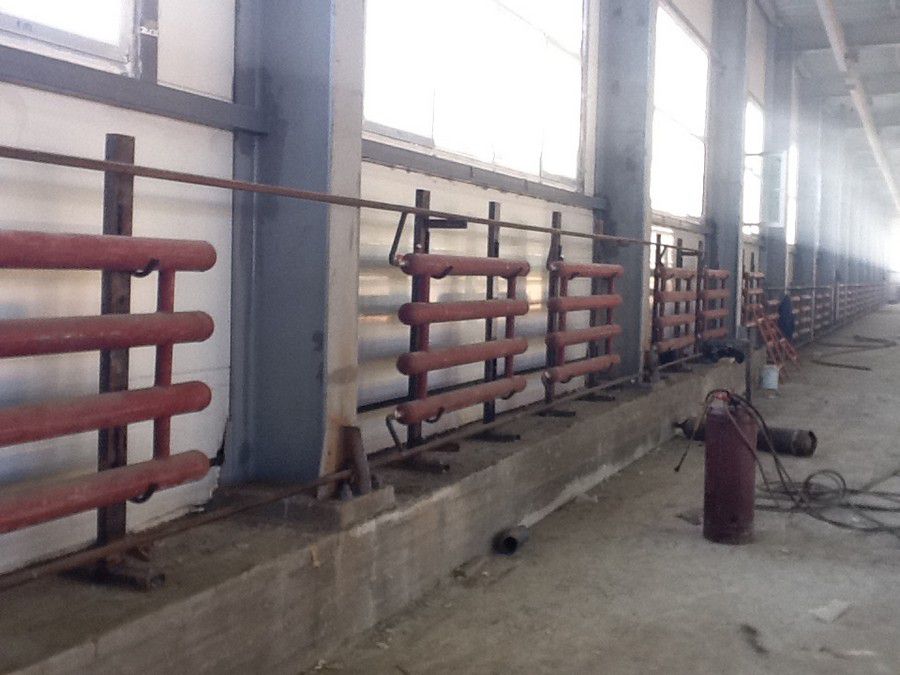

- Enostavna namestitev in upravljanje. Ker lahko vsakdo, ki je vsaj malo seznanjen s pravili za organizacijo oskrbe s toploto, pravilno namesti ogrevalne registre, jih je mogoče uporabiti v stavbah vseh vrst. Najpogosteje pa jih najdemo v ogrevalnem sistemu velikih industrijskih, upravnih in poslovnih prostorov.
Toda poleg tega morate upoštevati možne pomanjkljivosti, ki jih lahko ima ogrevalni register iz gladke jeklene cevi:
- Velika količina hladilne tekočine. To vodi do njegovega hitrega hlajenja;
- Najmanjša stopnja konvekcije zraka. Zmanjša učinkovitost oskrbe s toploto;
- Neprivlačen videz. Najpogosteje se to nanaša na domače strukture.
Pravilno izračunan prenos toplote ogrevalnega registra je neposredno odvisen od njegove zasnove. Trenutno se uporablja več vrst teh naprav za oskrbo s toploto, ki se razlikujejo ne le po uporabljenem materialu, ampak tudi po videzu.
Teža registra, napolnjenega z vodo, je lahko zelo velika. Zato morate vnaprej razmišljati o zanesljivem sistemu za pritrditev na steno.
Vrste ogrevalnih registrov
Na začetku se morate odločiti za vrsto strukture.Konec koncev, kako izračunati ogrevalni register, če njegovi geometrijski parametri in načelo kroženja hladilne tekočine niso znani? Za izdelavo grelnih naprav je priporočljivo uporabljati standardna preverjena vezja.

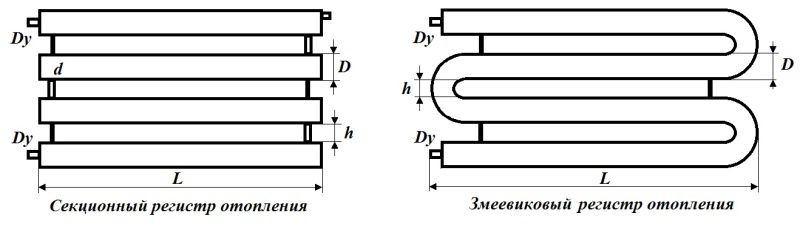

Odločilni parameter izbire je zahtevana hitrost kroženja hladilne tekočine v sistemu in stopnja prenosa toplote registra. Na podlagi teh zahtev lahko izberete dve vrsti grelnih naprav:

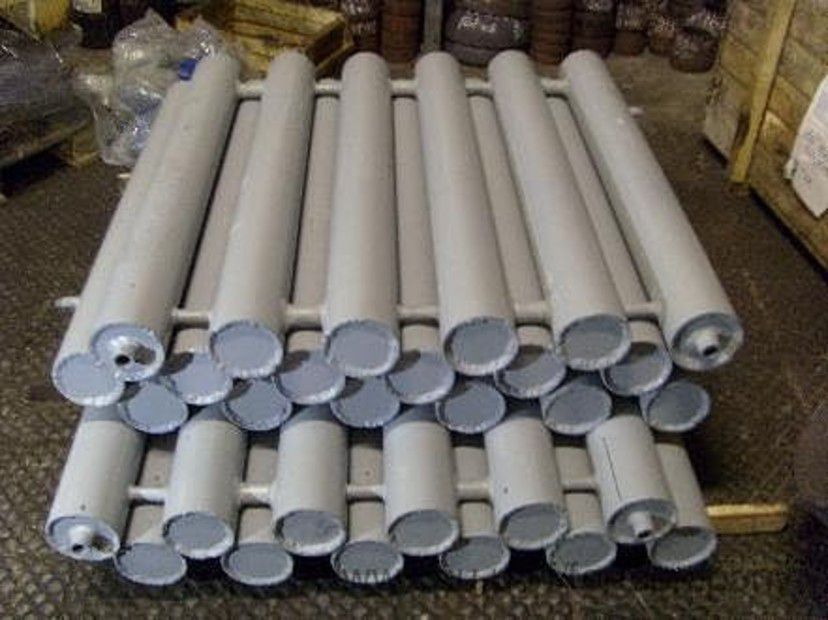

- Sekcijski. Sestavljen je iz dveh ali več cevi velikega premera, povezanih s cevmi. Prečni prerez slednjega mora biti enak istemu parametru napajalnega voda. Izbira ogrevalnega registra te vrste je pomembna za sisteme s prisilnim kroženjem, saj zasnova ustvarja prekomerni hidravlični upor med prehodom hladilne tekočine;

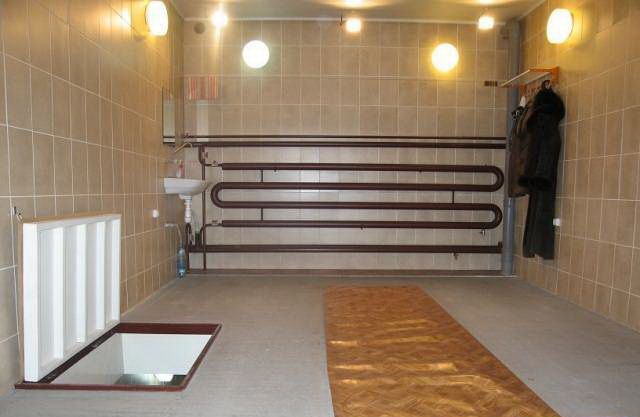

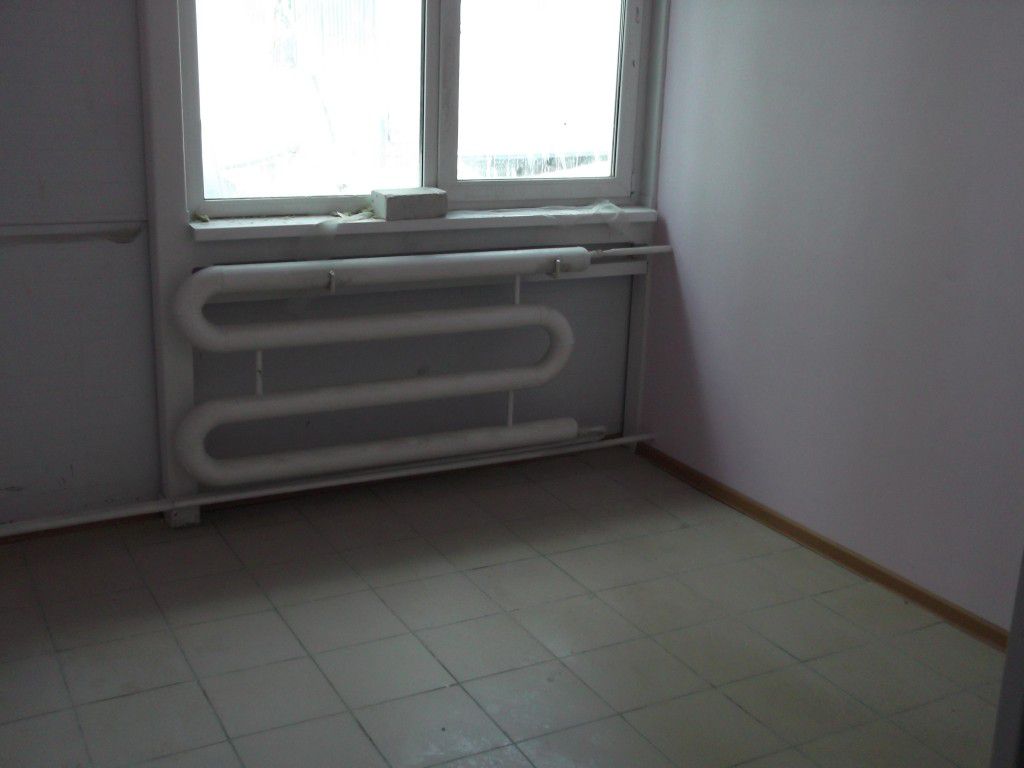

- Tuljava. Sestavljeni so iz ene cevi, ki ima zavoje. Izdelava takšnih domačih ogrevalnih registrov je problematična. Za povečanje stopnje kroženja je mogoče cevi povezati s cevmi. Vendar to ni obvezno, kot pri zgoraj opisanih modelih.
Ker lahko ogrevalni register izdelate z lastnimi rokami tudi doma, so pogosto izdelani namesto kupljenih že pripravljenih modelov. Pred tem pa morate pravilno izračunati moč ogrevalnega registra.
Za izdelavo registrov lahko uporabite cevi različnih prerezov - okrogle, pravokotne ali kvadratne. Prednost imajo prve, saj bo za njih trenje vode med gibanjem minimalno.
Izračun ogrevalnih registrov
Obstaja več metod za izračun parametrov ogrevalnih registrov. Odlikuje jih natančnost izračuna in delovna intenzivnost.Toda za organizacijo oskrbe s toploto z jeklenimi ali aluminijastimi grelnimi registri je priporočljivo uporabiti storitve strokovnjakov. Druga možnost je uporaba posebne programske opreme.
Vendar pa je v nekaterih primerih potrebno sami pravilno izračunati ogrevalni register. Če želite to narediti, lahko uporabite poenostavljen diagram. Najprej morate poznati naslednje parametre:
- Skupna površina ogrevane sobe;
- Koeficient toplotne prehodnosti registrskega materiala;
- Premer cevi, ki se uporablja za izdelavo.
Za okrogle cevi lahko izračunamo specifično moč ogrevalnega registra s pomočjo podatkov v tabeli. Te vrednosti so podane za 1 lm. registrske cevi.
| Premer, cevi, m | 25 | 32 | 40 | 57 | 76 | 89 | 110 |
| Površina sobe, m² | 0,5 | 0,56 | 0,69 | 0,94 | 1,19 | 1,37 | 1,66 |
Vendar ima ta način izbire ogrevalnega registra številne pomembne pomanjkljivosti. Podatki so podani za prostore, kjer višina stropa ne presega 3 m. Niso upoštevani toplotni pogoji delovanja sistema in temperatura zraka v prostoru.
Za natančnejše izračune je priporočljivo uporabiti formulo:

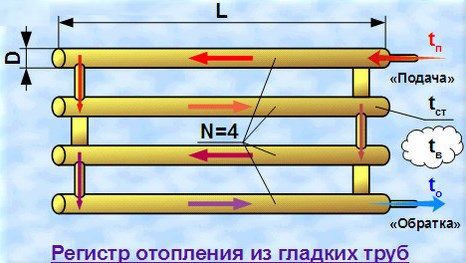

Q=P*D*L*K*Δt
kje Q – specifična toplotna moč, W, p - številka π – 3,14, D – premer cevi, m., L – dolžina enega odseka, m, TO – koeficient toplotne prevodnosti. Za kovino je ta številka 11,63 W/m²*C, Δt – temperaturna razlika med hladilno tekočino in zrakom v prostoru.
Če poznate te parametre, lahko samostojno izračunate moč ogrevalnega registra. Predpostavimo, da je dolžina enega odseka 2 m, premer cevi pa 76 mm. Δt je 60°C (80-20). V tem primeru bo moč enega odseka ogrevalnega registra iz gladke jeklene cevi enaka:
Q=3,14*0,076*2*11,63*60=333 W
Za izračun vsakega naslednjega dela naprave je treba dobljeni rezultat pomnožiti z redukcijskim faktorjem 0,9.
Te metode ni mogoče uporabiti za izračun rebrastih ogrevalnih registrov. Njihov prenos toplote bo višji zaradi povečane površine naprave.
Izbira gradiva za registre
Naslednji parameter, ki ga je treba upoštevati pri izbiri registra, je material njegove izdelave.
Redko je videti ogrevalne registre iz profilne cevi - najpogosteje se za to uporabljajo jekleni izdelki z okroglim prerezom.
Trenutno se za izdelavo registrov uporablja več materialov - kovinske, aluminijaste ali bimetalne cevi.
Razlika med njima je v izračunanem prenosu toplote in življenjski dobi:
- Jekleni ogrevalni registri iz profilne cevi ali okroglega preseka. Zanje je značilna enostavnost izdelave in nizka cena. Slabost: površinsko rjavenje. Pri izbiri je treba posebno pozornost nameniti kakovosti zvarov;
- Aluminij. So izjemno redki, saj varjenje aluminijastih grelnih registrov zahteva posebno opremo. Imajo pa boljšo toplotno prevodnost. Toplotne izgube praktično ni;
- Bimetalni. Izdelane so iz posebne vrste ogrevalnih cevi. Imajo jedro iz jekla. Za povečanje ogrevalne površine ima zasnova ploščne toplotne izmenjevalnike iz bakra ali aluminija. Za vse bimetalne ogrevalne registre je značilen majhen premer cevi - do 50 mm. Zato se pogosteje uporabljajo za organizacijo oskrbe s toploto v stanovanjskih stavbah ter majhnih industrijskih in poslovnih prostorih.
Material izdelave neposredno vpliva na izračun ogrevalnega registra. Glavni indikator je koeficient toplotne prevodnosti. Kljub dejstvu, da imajo aluminijasti modeli optimalno vrednost, njihova visoka cena in delovno intenzivna izdelava ne dovoljujeta uporabe tovrstnih registrov v ogrevalnih sistemih povsod.
Za izdelavo rebrastih grelnih registrov lahko uporabite komponente iz jeklenih radiatorjev.
Izdelava ogrevalnih registrov z lastnimi rokami
Ena od prednosti uporabe registrov v ogrevalnih sistemih je možnost, da jih izdelate sami. Za to se najpogosteje uporabljajo okrogle jeklene cevi. Kljub dejstvu, da stopnja prenosa toplote ogrevalnega registra v tem primeru ne bo idealna, postopek izdelave ne bo zahteval posebnih znanj.
Za samostojno izdelavo tega grelnega elementa boste potrebovali cev s premerom od 40 do 70 mm. Večji prečni prerez bo povzročil znatne toplotne izgube med kroženjem hladilne tekočine. Ogrevalni register lahko naredite z lastnimi rokami po naslednjem delovnem načrtu:
- Izračun optimalnih parametrov grelne naprave - premer cevi, skupna dolžina odseka.
- Izdelava risbe za izračun optimalne količine materiala.
- Izvajanje del na izdelavi ogrevalnega registra z lastnimi rokami.
- Preverjanje puščanja strukture.

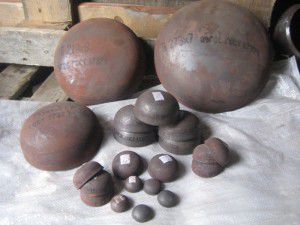

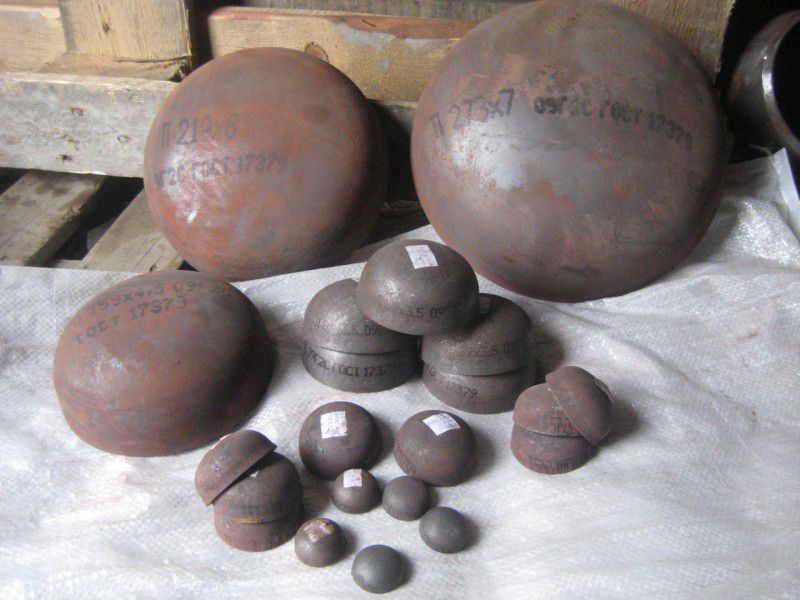

Za dokončanje te naloge boste potrebovali jekleno cev, zasnovano za oblikovanje glavnih registrov in linijo manjšega premera. Z njegovo pomočjo bodo registri povezani med seboj in ogrevalnim sistemom.Potrebovali boste tudi posebne končne kapice za cevi.

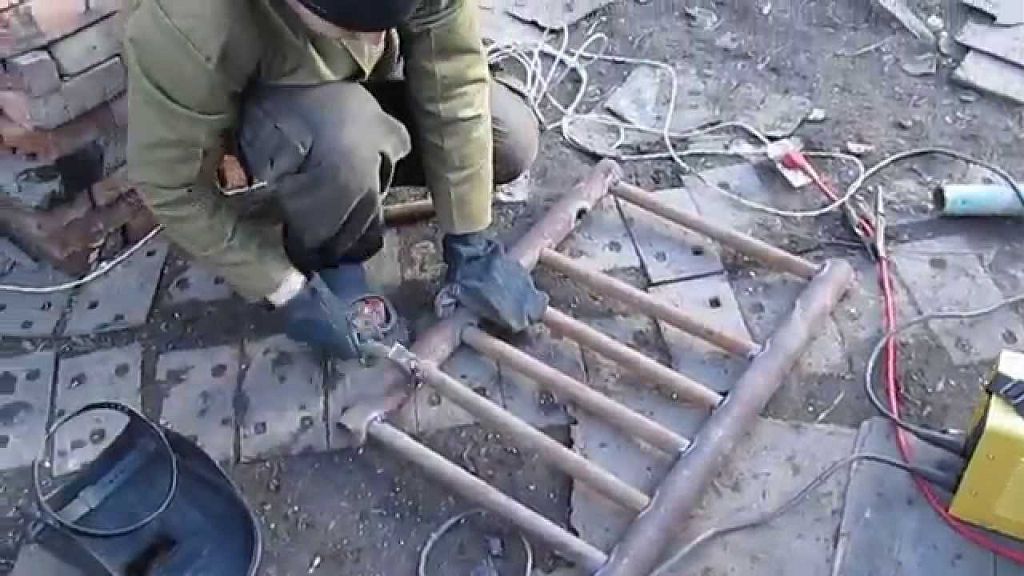

Na prvi stopnji morate z mlinčkom rezati cevi na zahtevano dolžino. Za to ni priporočljivo uporabljati varilnega stroja, saj bo na koncih grelnega registra iz okrogle cevi nastal zvar. Nato se naredijo luknje za povezavo cevi. Cevi so varjene z varilnim strojem in nameščeni so končni pokrovi. Da bi zagotovili varno delovanje domačega ogrevalnega registra, je potrebno namestiti odzračevalni ventil in odtočni ventil. Montirani so v zgornjem delu konstrukcije, vendar na nasprotni strani glede na točko povezave z ogrevanjem.

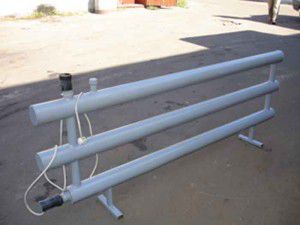

V nekaterih primerih se izvede posodobitev tradicionalnega jeklenega ali bimetalnega ogrevalnega registrskega kroga. Sestoji iz namestitve električnega grelnega elementa.
Tako lahko naredite avtonomni vir toplote, ki ne bo odvisen od delovanja ogrevanja vode. V primeru nesreče ali tehničnega dela bo domači ogrevalni register ustvaril toploto s pomočjo grelnega elementa. Toda za to je treba med namestitvijo namestiti zaporne ventile, tako da hladilno sredstvo kroži samo znotraj grelne naprave.
Pri izbiri izvedbe in izdelavi ogrevalnega registra debelina cevi ni pomembna. Razlika v premeru med njim in dovodom določa popolno odsotnost vodnega kladiva v strukturi.
Vgradnja registrov v ogrevalni sistem
Pravilno vgradnjo grelnih registrov lahko izvedemo na dva načina - z uporabo navojnih povezav ali z uporabo varilnega stroja.Vse je odvisno od skupne mase konstrukcije, njenih dimenzij in parametrov ogrevalnega sistema.
Na splošno strokovnjaki priporočajo upoštevanje enakih pravil kot pri namestitvi radiatorjev. Razlika je le v velikosti strukture. Če je treba ogrevalni register priključiti na gravitacijski sistem, je treba upoštevati zahtevani naklon. Naprava za dovod toplote mora biti nagnjena proti gibanju hladilne tekočine. Za sisteme z naravno cirkulacijo takih zahtev ni.
Da bi zagotovili pravilno namestitev ogrevalnih registrov, je treba upoštevati naslednja pravila:
- Ohranjanje minimalnih razdalj od sten in okenskih konstrukcij. Mora biti najmanj 20 cm. To je potrebno za izvedbo tehničnih ali popravilnih ukrepov;
- Za navojne povezave grelnega registra se uporabljajo samo paranitske blazinice ali vodovodne tkanine;
- Vsi ogrevalni registri iz profilnih ali jeklenih cevi morajo biti pobarvani. To je potrebno za preprečevanje pojava rje na njihovi površini.
Kljub temu, da se bo stopnja prenosa toplote ogrevalnega registra zmanjšala, se bo življenjska doba konstrukcije brez vzdrževanja znatno povečala.
Montažo priporočamo izven ogrevalne sezone. Po poskusnem zagonu ogrevalnega sistema lahko primerjate izračunano moč registra z dejansko močjo in po potrebi izvedete operativne spremembe v načrtu.
Pravila delovanja ogrevalnih registrov
Za podaljšanje življenjske dobe je potrebno izvesti številne ukrepe za vzdrževanje ogrevalnih registrov v delovnem stanju.Priporočljivo je sestaviti razpored kontrolnih pregledov, vključno z vizualnim pregledom in analizo temperaturnih pogojev registra.
Poleg tega morate občasno očistiti notranjo površino konstrukcije pred lestvico in rjo. Za to je najbolje uporabiti hidrodinamično metodo, saj bo kemično čiščenje zahtevalo veliko količino posebne tekočine. To je mogoče storiti brez razstavljanja konstrukcije - dovolj je, da med proizvodnjo namestite cevi, da zagotovite dostop do notranje votline registra.
Vsakič pred novo ogrevalno sezono se preveri celovitost konstrukcije in zanesljivost varjenih in navojnih povezav. Po potrebi se zamenjajo tesnila in zavarijo popravljalni šivi.
Ali je mogoče uporabiti ogrevalne registre za oskrbo s toploto zasebnega doma? Ta praksa obstaja, vendar se v ta namen naročajo izdelki iz bakrenih cevi. Zanje so značilni visoki stroški, hkrati pa imajo številne posebne lastnosti. Upoštevan je tudi njihov privlačen videz, ki se bistveno razlikuje od jeklenih konstrukcij.
Video prikazuje primer izdelave registra iz jeklene profilne cevi:
