Pregled termostatov za ogrevalne sisteme, značilnosti vgradnje v črpalke, kotle in radiatorje

Delovanje ogrevalnega sistema bo učinkovito le, če obstajajo krmilni elementi. Z njihovo pomočjo lahko regulirate pretok hladilne tekočine in s tem nadzirate temperaturo v posameznih krogih in celotnem cevovodu kot celoti. Termostati za ogrevalne sisteme: kotel, črpalka, baterija, radiator se najbolje spopadajo s to nalogo.

Funkcionalni namen termostatov

V večini primerov med ogrevanjem opazimo neenakomerno porazdelitev toplote v radiatorjih in ceveh. To je posledica njegovega hlajenja med premikanjem po transportnih poteh. Za stabilizacijo in pravočasno prilagajanje so nameščeni sobni termostati za ogrevanje.

Njihova naloga je omejiti pretok tople vode v določen grelni element - ločen krog, radiator ali baterijo. Strukturno so sestavljeni iz blokirnega dela (palica ventila) in krmilne komponente. Vgrajen termostat za baterijo ali ločen ogrevalni krog izboljša naslednje parametre sistema:

• Nadzor stopnje segrevanja radiatorja. Z regulacijo pretoka tople vode se spreminja temperatura na površini kurilne naprave;
• Optimizacija stroškov ogrevanja hladilne tekočine. Zgornji termostat za ogrevanje zmanjša stroške ogrevanja sanitarne vode z zmanjšanjem razlike v temperaturi hladilne tekočine med dovodnimi in povratnimi cevmi;
• Avtomatizacija delovanja ogrevanja. Skoraj vsi modeli naprav za nadzor temperature delujejo v avtonomnem načinu. Pomembno je, da na začetku pravilno nastavite začetne parametre delovanja.

Kako se termostat za ogrevalni kotel razlikuje od podobnega modela za radiator ali obtočno črpalko? Najprej odzivna hitrost krmilnega elementa in delovna temperatura. Zato je priporočljivo izbrati optimalen model za vsako komponento ogrevanja. Če želite to narediti, morate upoštevati njihove vrste in oblikovne značilnosti.

Vsak termostat za ogrevanje doma ima posamezne parametre delovanja - značilnosti namestitve, stopnjo nadzora temperature itd. Ustrezati morajo značilnostim grelnega elementa, na katerega bo naprava nameščena.

Vrste termostatov

Mesto namestitve in lastnosti termostata se določijo pri projektiranju ogrevalnega sistema. Najprej se izračunajo parametri oskrbe s toploto in na podlagi teh podatkov izberejo komponente sistema.

Termostat za radiator v tem primeru ni izjema. Toda poleg tehničnih lastnosti je treba upoštevati tudi operativne lastnosti. Ti vključujejo naslednje dejavnike:

• Stopnja avtomatizacije naprave. Določa, kako pogosto je potrebna ročna nastavitev za normalno delovanje;
• Funkcije namestitve. Nekatere modele termostatov za sobno ogrevanje je mogoče namestiti v strogo določen položaj;
• Natančnost delovanja krmilnega elementa. Pri kakšnih spremembah temperature tople vode se naprava sproži;
• Dodatni načini. Skoraj vsak električni termostat za ogrevanje je mogoče konfigurirati za dnevno ali tedensko delovanje po strogo določenih sistemskih parametrih.

Oglejmo si najpogostejše vrste termostatov za ogrevanje doma, odvisno od njihovih konstrukcijskih značilnosti in značilnosti delovanja.

Nekateri modeli kotlov imajo vgrajene termostate. To je treba upoštevati pri načrtovanju krmilnih mehanizmov ogrevalnega sistema.

Mehanski termostat za ogrevanje

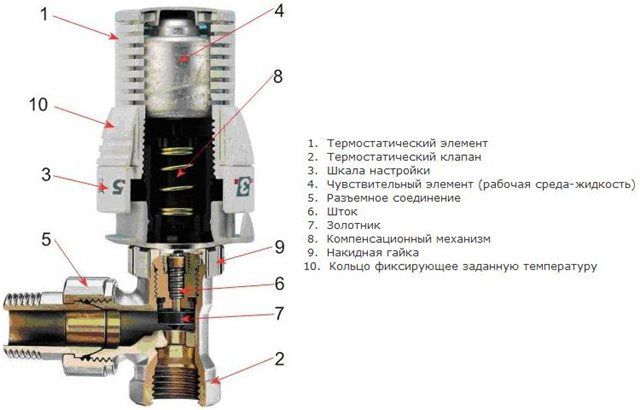

Ogrevanje radiatorja ali dela sistema najlažje reguliramo z nakupom mehanskega termostata za ogrevalne kotle, ki ga lahko vgradimo tudi v obrobo radiatorja. Njegova zasnova ni posebej zapletena. Vključuje zaklepni mehanizem in mehansko krmilno enoto.

Pod vplivom temperature se delovni element, ki je napolnjen z delovno tekočino, razširi. Njegovo telo začne pritiskati na palico, ki ob spuščanju omejuje pretok tople vode v cevi. Zmanjšanje delovnega premera cevi vodi do zmanjšanja ogrevanja radiatorja.

Takšne termostate je mogoče namestiti v ogrevalni sistem šele po seznanitvi z njihovimi lastnostmi:

• Lokacija namestitve. Namestite ga lahko tako na dovod kot na odvod. Vse je odvisno od naloge.Če je potrebno regulirati stopnjo ogrevanja radiatorja, se namestitev izvede pred njim. Za omejitev pretoka hladilne tekočine iz akumulatorja je nameščen za njim;
• Lokacija. Za pravilno delovanje mora biti termostat na radiatorju nameščen ob strani, tako da vroč zrak ne vpliva na krmilni element;
• Parametri termostata za določen ogrevalni sistem so vnaprej izračunani.

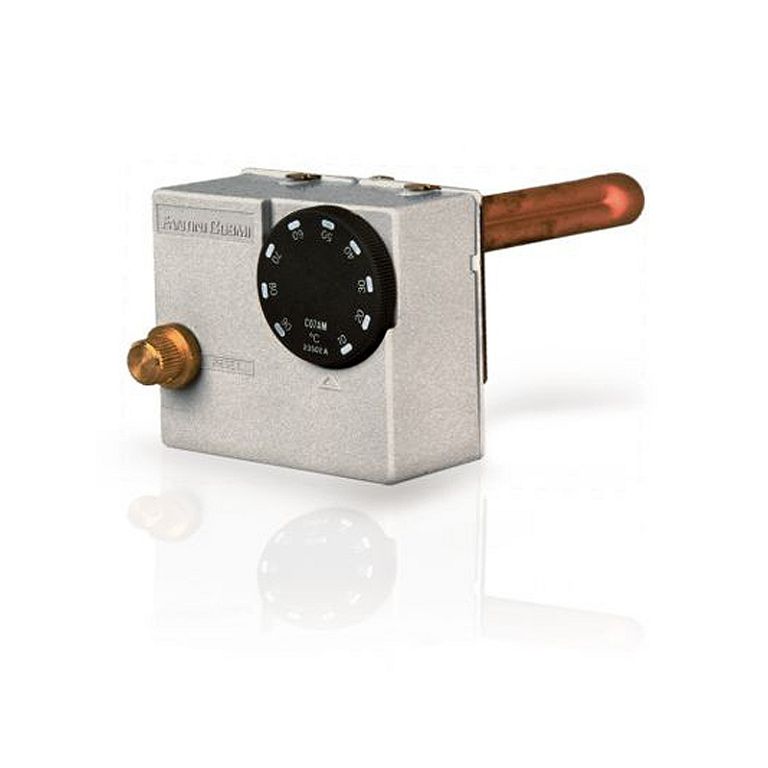

Značilnost mehanskih termostatov za ogrevalne kotle je njihova zmogljivost.

Krmilni element je konfiguriran pred zagonom ogrevalnega sistema. Za to je potrebno stabilizirati tlak v ceveh in nastaviti zahtevano vrednost odziva termostata za ogrevalni kotel.

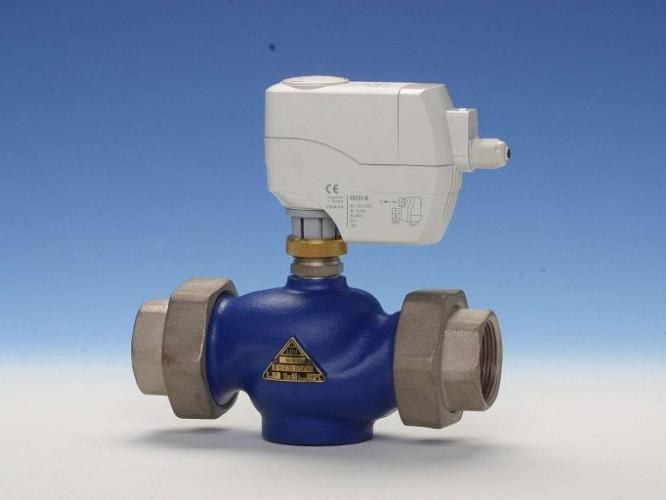

Dvo- in tripotni ventili

To so univerzalne naprave, ki lahko opravljajo več funkcij. Njihova razlika od zgoraj obravnavanih radiatorskih termostatov je odsotnost krmilne komponente, ki deluje na podlagi sprememb temperature vode.

Preprost mehanski termostat za ogrevalne kotle deluje samo v lokalnem območju. Tisti. Pravzaprav notranja in zunanja temperatura nista upoštevani. Avtomatski ventili nimajo te pomanjkljivosti. To je razloženo z značilnostmi njihove zasnove, ki je sestavljena iz naslednjih komponent:

• Mehanski ventil – pipa;
• Servo mehanizem, nameščen na krmilni palici ventila.

Servomehanizem je mogoče povezati s katerim koli zunanjim krmilnim elementom - programatorjem ali temperaturnim senzorjem. Glede na zunanje podatke je steblo ventila nastavljeno, kar omejuje pretok hladilne tekočine v tem delu cevovoda.

Ventile lahko poleg funkcije termostata na radiatorju uporabljamo v naslednjih ogrevalnih elementih:

• Vodno ogrevana tla. So del mešalne enote;
• Kolektorski ogrevalni sistem. Regulirajo dovod hladilne tekočine v določen odsek cevovoda.

Če potrebujete termostat za toplotno črpalko, so dvo- in tripotni ventili najboljša možnost. Poleg funkcije regulacije količine tople vode lahko v nekaterih primerih stabilizirajo hidrodinamično porazdelitev v sistemu.

Nekateri modeli ventilov imajo vgrajen temperaturni senzor in imajo hkrati možnost povezave z zunanjim termometrom.

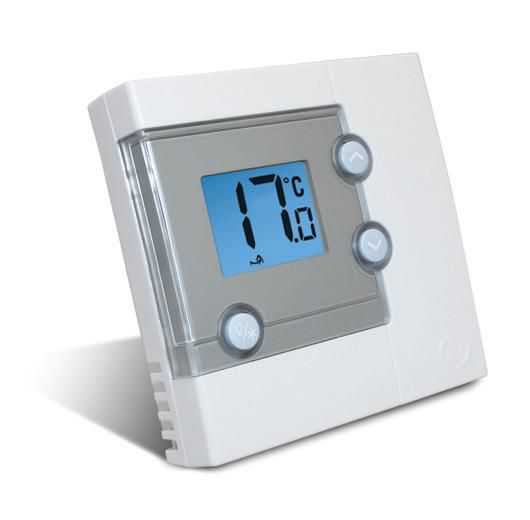

Elektronski termostat za ogrevanje

Za avtomatizacijo delovanja oskrbe s toploto je priporočljivo namestiti elektronski nadzemni termostat za ogrevanje. Pogosto niso nameščeni na baterijo ali radiator, ampak imajo oddaljeno zasnovo. Namestite ga lahko kamor koli v prostoru.

Najenostavnejši modeli sobnih termostatov za ogrevanje imajo en daljinski senzor temperature in krmilni element. Nameščen je na določenem območju sistema in glede na njegove odčitke se spremenijo parametri kotla ali regulacijskega ventila. Vendar pa je za učinkovito delovanje priporočljivo uporabljati bolj zapletene modele stropnih termostatov za ogrevanje s funkcijami programatorja - dnevno ali tedensko.

Če želite izbrati termostat za grelno baterijo, se morate najprej seznaniti z njihovimi vrstami:

• Z bimetalno spiralo. Ko je izpostavljen vročemu zraku, se razširi in zapre kontakt. Posledično se aktivira krmilni mehanizem in pošlje signal za odpiranje (zapiranje) ventila.Enake funkcije opravlja senzor živega srebra;
• S časovnikom. To je dodatna komponenta, ki jo je mogoče konfigurirati za spreminjanje parametrov ogrevanja glede na čas dneva. Ta termostat je primeren za ogrevanje majhne hiše;
• Programabilen. Pri teh modelih je mehanski del povezan z elektronsko krmilno enoto.

Najnovejša vrsta električnega termostata za ogrevanje je primerna za organizacijo avtonomne oskrbe s toploto. Lahko se poveže z več komponentami - kotlom, servomehanizmi na radiatorjih in obtočno črpalko.

Po vgradnji termostata za ogrevalno črpalko ga je potrebno umeriti. Dejanski podatki iz termometra manometra se preverjajo z odčitki naprave.

Značilnosti uporabe termostatov

Vendar pa ni dovolj, da izberete termostat za ogrevalni kotel ali baterijo - morate ga pravilno namestiti. Odvisno od vrste naprave obstajajo različni diagrami ožičenja. Najbolje je, da preberete navodila za uporabo proizvajalca konkurenčnega modela.

Obstaja več standardnih načinov namestitve, ki se lahko nekoliko razlikujejo. Razmislimo o vsakem od njih glede na določen grelni element.

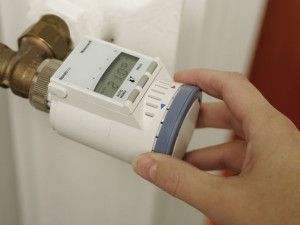

Termostati za radiatorje

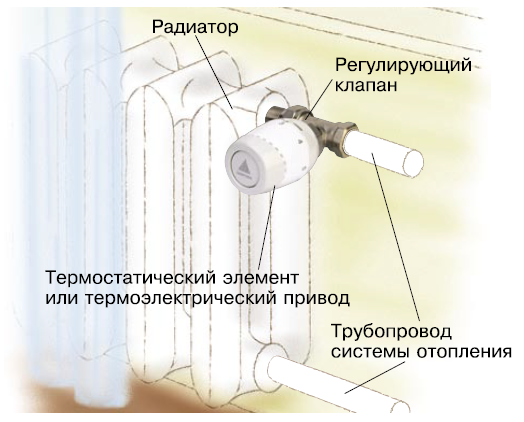

Za namestitev termostata na grelni radiator morate najprej izprazniti vso vodo v tem delu dovoda ogrevanja. Nato je naprava nameščena med baterijo in dovodno cevjo. Pomembno je preveriti pravilen položaj termostata - smer gibanja hladilne tekočine je navedena na njegovem telesu.

Po vgradnji termostatov v ogrevalni sistem se preveri njihova funkcionalnost.Za to je potrebno napolniti sistem in segreti hladilno tekočino na optimalno raven. Naprava se nato nastavi na različne toplotne pogoje. V tem primeru se stopnja segrevanja radiatorja preveri z nadzemnim ali vgrajenim termometrom.

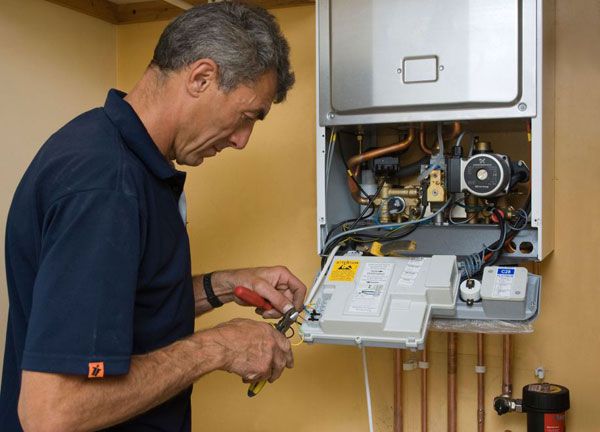

Termostati za ogrevalne kotle

Pri kotlih je priporočljiva uporaba električnih termostatov za ogrevanje. Povezani so s krmilno enoto opreme. Odvisno od odčitkov temperature v prostoru ali zunaj termostat pošlje ukaz za spremembo stopnje segrevanja hladilne tekočine.

Glavna težava je pravilna izbira sponk za povezavo teh naprav v en sam krmilni krog. Te podatke lahko vzamete iz navodil za povezavo. Za mehanske termostate, nameščene v ogrevalnih kotlih, se postopek namestitve ne razlikuje od vezja radiatorja.

Termostati za obtočne črpalke

Skoraj vsi termostati za obtočne črpalke ogrevanja so elektronski. Povezani so s krmilno enoto in spreminjajo hitrost vrtenja rotorja glede na odčitke zunanjih senzorjev.

Pomemben dejavnik pri izbiri je strošek termostata. Zato je najprej priporočljivo opraviti predhodno analizo ponudbe na trgu.

Kaj še morate upoštevati pri izbiri termostata? Najprej njegove funkcionalne lastnosti. Za avtomatizacijo ogrevalnega sistema priporočamo nakup modela z GPS nadzorom. Na ta način lahko na daljavo prejemate odčitke ogrevalnega sistema vašega doma in nadzirate njegove parametre.

Ogled videa vam bo pomagal razumeti princip delovanja sobnih termostatov pri ogrevanju:
