Opis tehničnih lastnosti ogrevalnih komponent: radiatorjev, cevi, črpalk in kotlov

Kako pravilno izbrati vse komponente in elemente ogrevalnega sistema? Uporabiti morate glavno pravilo strokovnjakov - najprej izračunajte optimalne parametre. Na podlagi tega se izberejo dejanske tehnične značilnosti ogrevalnih sistemov: radiatorji, cevi, črpalke, kotli.

Zakaj morate poznati parametre grelnih naprav?

Za navadnega človeka so tehnične lastnosti aluminijastih radiatorjev, kotlov in črpalk pogosto le nepotreben podatek. Toda takšen pristop k organizaciji oskrbe s toploto lahko povzroči motnje njegovega delovanja in poveča verjetnost okvare.

Če poznate potrebne tehnične lastnosti plinskih ogrevalnih kotlov, lahko pravilno izberete optimalen model. Toda za to je priporočljivo najprej izračunati sistemske parametre. Celoten predhodni postopek za pripravo paketa ogrevanja mora biti sestavljen iz naslednjih korakov:

1. Analiza stanja hiše ali stanovanja, določitev toplotnih izgub in zahtevane temperature v posameznem prostoru.Ne smemo pozabiti, da se lahko pri gospodarskih poslopjih (garaže, lope ipd.) tehnične lastnosti radiatorjev bistveno razlikujejo od tistih za dnevne sobe.

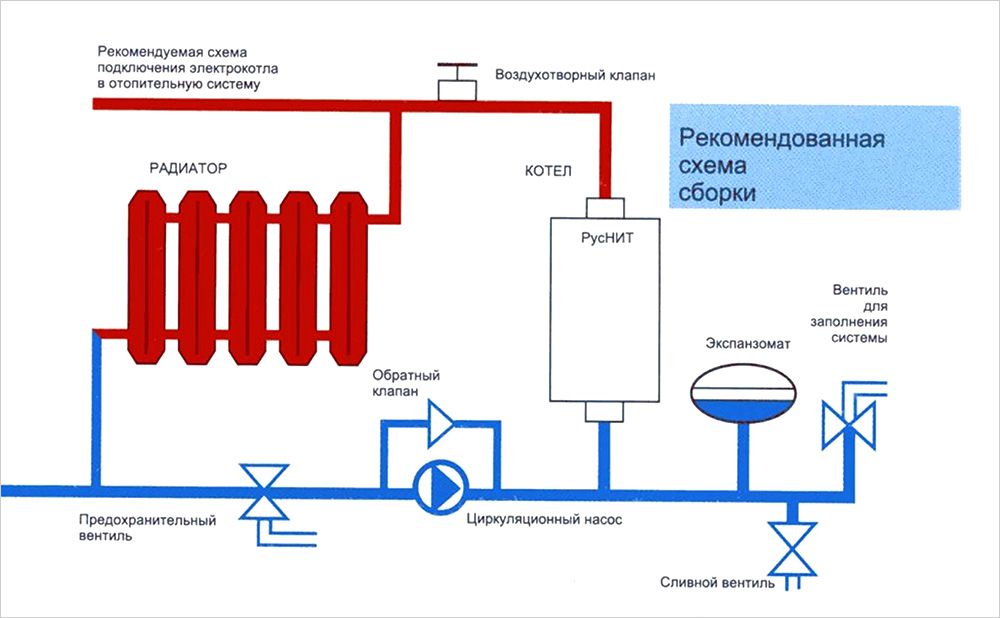

2. Določitev optimalne postavitve - polaganje cevovodov, lokacija kotla in baterij.
3. Izračun potrebne ogrevalne moči za posamezen prostor in celotno stanovanjsko stavbo (stanovanje) kot celoto. Na podlagi teh podatkov so izbrane tehnične značilnosti električnih ogrevalnih kotlov ali njihovih analogov na plin in trda goriva.
4. Analiza ponudbe na trgu. Prioriteta na tej stopnji je kakovost in zahteve, da tehnične lastnosti aluminijastih radiatorjev in drugih naprav za oskrbo s toploto ustrezajo izračunanim podatkom.

To je splošna shema za organizacijo oskrbe s toploto. Vsaka njegova točka zahteva natančno preučitev in identifikacijo vseh možnih dejavnikov, ki lahko kasneje vplivajo na delovanje celotnega sistema.

Nekatere karakteristike jeklenih grelnih radiatorjev, kotlov, cevi in ​​črpalk se lahko razlikujejo od navedenih. Da bi se temu izognili, je treba izdelke kupovati samo od znanih in zaupanja vrednih proizvajalcev.

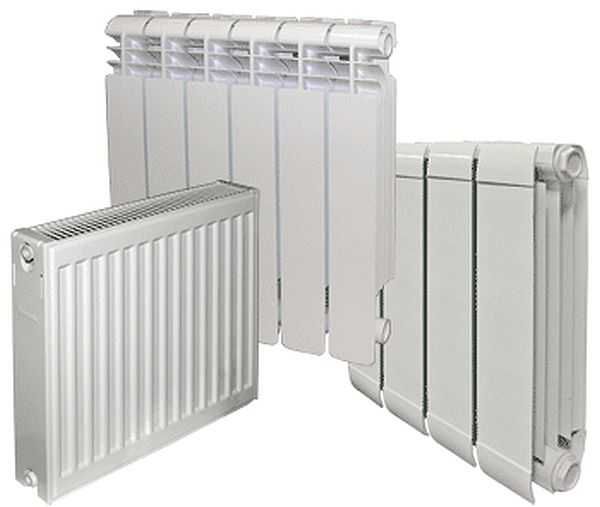

Značilnosti radiatorjev in radiatorjev

Kateri grelni elementi so najpomembnejši? Najprej so to radiatorji in baterije. Prav te naprave so odgovorne za kakovosten prenos toplotne energije iz tople vode v zrak v prostoru. Zato je treba upoštevati vse tehnične značilnosti ogrevalnih registrov in njihovih analogov.

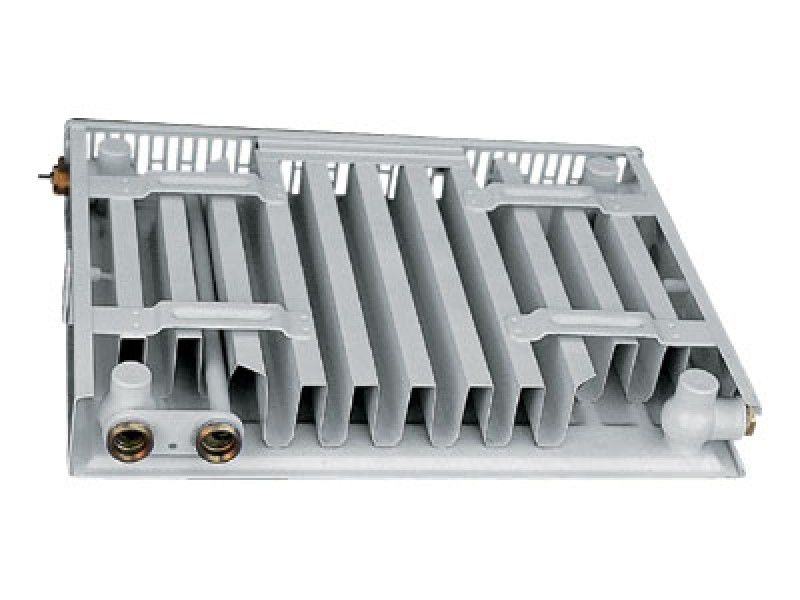

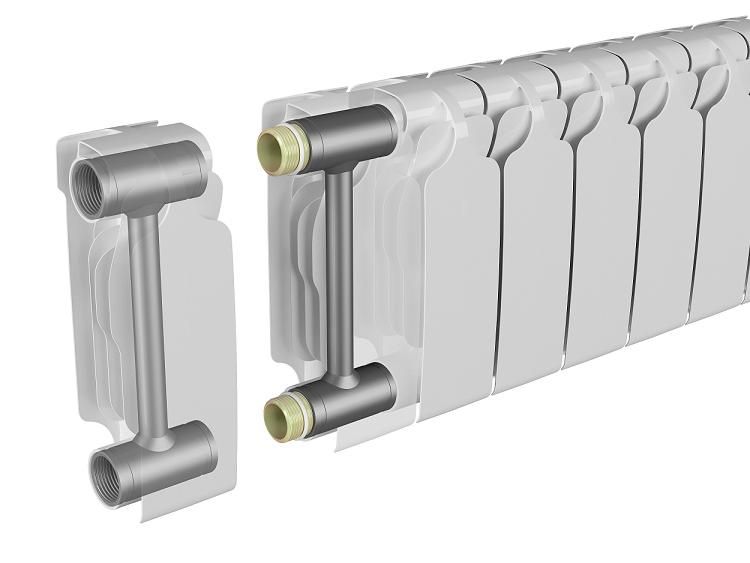

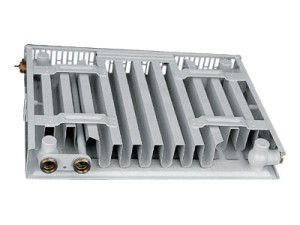

Parametri delovanja baterij so posledica njihovih tehničnih podatkov. Tako lahko majhna teža radiatorja kaže na tanke stene, kar ni vedno sprejemljivo.Še posebej za visokotlačne sisteme. Ne glede na to, ali sami izračunate namestitev oskrbe s toploto ali za to najamete strokovnjake, morate poznati vse možne tehnične značilnosti radiatorjev iz litega železa, jekla, aluminija in kovinskih analogov.

Za predhodni izračun sistemskih parametrov je priporočljiva uporaba profesionalnih programskih paketov. Nekateri od njih so brezplačni, drugi pa zahtevajo plačilo.

Toplotna moč, moč

Odločilni parameter za katero koli grelno napravo je toplotna moč njene površine. To je glavna tehnična značilnost grelnih radiatorjev, merjena v W. Odvisno od posebnosti zasnove ga proizvajalci navedejo za en odsek ali za celotno baterijo (ploščo).

Pravzaprav je toplotna moč količina energije, ki se iz tople vode prenese v zrak v prostoru. Za izračun se upoštevajo naslednji parametri:

• Toplotni način delovanja ogrevanja. Proizvajalci v tehničnih specifikacijah aluminijastih grelnih baterij pogosto navajajo moč za način 85/60. Vendar pa bo v nizkotemperaturnih načinih delovanja nazivna toplotna moč baterij nižja;
• Oblikovalske dimenzije. Obstaja neposredna povezava med močjo radiatorja in njegovo površino. Pri upoštevanju tehničnih značilnosti aluminijastih radiatorjev za ogrevanje je treba upoštevati ne le njihovo višino in širino, temveč tudi njihovo globino;
• Količina hladilne tekočine, ki se prilega v radiator. Več kot je, večja je toplotna moč.Toda hkrati se vroča voda hitro ohladi, kar mora teči v naslednje grelne naprave skozi električno omrežje.

Moč je najpomembnejša tehnična lastnost radiatorjev. Za več termičnih načinov delovanja oskrbe s toploto mora biti navedena v tehničnem listu za določen model.

Če želite povečati nazivni prenos toplote, lahko na steno namestite odsevni zaslon in baterijo pobarvate v črno. To bo zmanjšalo toplotne izgube.

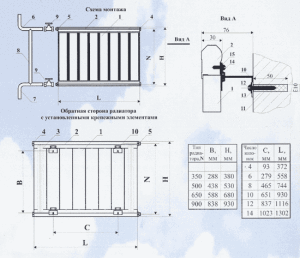

Dimenzije in sredinske razdalje

Dimenzije baterij so potrebne ne le za predhodni izračun moči, ampak služijo tudi kot osnova za izbiro mesta namestitve grelnih komponent. Tudi ta tehnična lastnost grelnih registrov je potrebna za pravilno priključitev.

Razmislimo o osnovnih dimenzijskih podatkih baterij za oskrbo s toploto:

• Višina. Izračuna se od spodnje do zgornje ravnine naprave;
• širina. Pri presečnih modelih je vsota širine vsakega elementa. Upoštevati je treba dimenzije povezovalnih cevi med odseki;
• Globina;
• Sredinska razdalja. To je razdalja med zgornjim in spodnjim kanalom hladilne tekočine. Odvisno od zahtevanih tehničnih lastnosti litoželeznih radiatorjev je lahko razdalja od 200 do 900 mm. To neposredno vpliva na celotno višino konstrukcije.

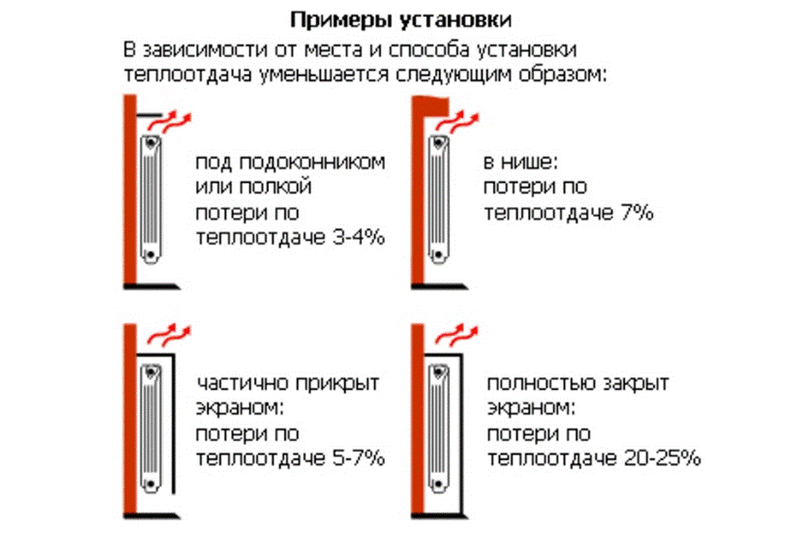

Za pravilno namestitev radiatorja je treba upoštevati minimalne razdalje od njegovih ravnin do tal sten in okenske police. Če konstrukcijo namestite od konca do konca, se bodo tehnični parametri aluminijastih radiatorjev znatno poslabšali.

Poleg tega morate poznati dimenzije pritrdilnih elementov.Ko namestite baterijo, jo morate trdno pritrditi. Če je namestitev izvedena nepravilno, se bo pojavil zunanji hrup vibracij in povečala se bo nevarnost zloma strukture.

Splošne tehnične lastnosti aluminijastih radiatorjev neposredno vplivajo na njihovo težo. To še posebej velja za konstrukcije iz litega železa, ki imajo največjo težo med vsemi napravami za oskrbo s toploto.

Nazivni tlak in temperatura vode

Med delovanjem zaprtega ogrevalnega sistema se voda zaradi segrevanja širi. To povzroča visok tlak v ceveh. Zato tehnične značilnosti radiatorjev ne smejo biti nižje od vrednosti kritičnega tlaka v sistemu.

Upoštevati je treba, da kljub dobrim karakteristikam delovanja jeklenih radiatorjev vedno obstaja možnost presežnega kratkoročnega tlaka. Ta pojav imenujemo vodni udar. Običajno je vrednost tlaka 2-3 krat višja od kritične. Če želite narediti pravo izbiro, morate poznati vrednosti sistemskih parametrov in priporočila za izbiro določenih modelov radiatorjev.

Pri analizi tehničnih značilnosti ogrevalnih registrov za zaprto oskrbo s prisilnim kroženjem je treba upoštevati tlačno testiranje. Optimalno presega za 1,25-krat.

Dodatna značilnost električnih grelnih baterij je poraba energije.

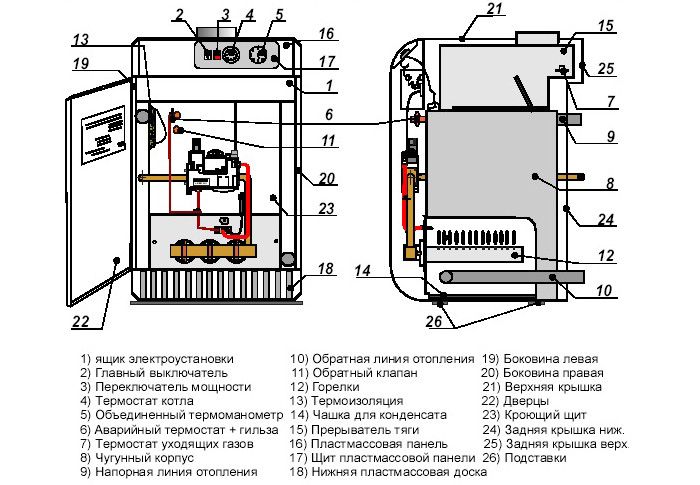

Pregled značilnosti kotla

Za ogrevanje vode v avtonomnem ogrevalnem sistemu je potreben kotel. Glede na vrsto uporabljenega energenta lahko izberete modele na trdo gorivo, dizel, plin (naravni ali ustekleničen).

Toda poleg tega parametra je treba upoštevati tudi druge, nič manj pomembne tehnične značilnosti plinskih ogrevalnih kotlov. Proizvajalec jih mora navesti v tehničnem listu. Če ta dokument manjka, priporočamo, da poiščete opis podobnega modela na internetu:

• Moč. Določa količino toplotne energije, proizvedene za dvig temperature vode. Merjeno v W;
• Število vezij. V večji meri to velja za tehnične značilnosti plinskih ogrevalnih kotlov, ki poleg ogrevanja prostorov zagotavljajo tudi oskrbo s toplo vodo. Glavni indikatorji drugega kroga so stopnja ogrevanja vode na zahtevano raven v določenem časovnem obdobju - l / uro;
• Učinkovitost – razmerje med močjo porabljenega nosilca energije in proizvedeno toplotno energijo. Vrednost med 90 % in 95 % velja za dober pokazatelj. Pri modelih na trdo gorivo in dizel izkoristek redko preseže 85 %. Najvišje lastnosti so opažene pri električnih ogrevalnih kotlih.

Vse ostale funkcije, ki vključujejo nastavitev stopnje segrevanja vode, spremljanje delovanja naprave in daljinsko upravljanje, delujejo. Značilni so za nekatere modele kotlov. Vendar v večini primerov ne vplivajo na zgoraj opisane tehnične parametre.

Upoštevati je treba parametre vseh komponent kotla.Tako so številni plinski in električni modeli opremljeni z obtočno črpalko, ekspanzijsko posodo in varnostno skupino.

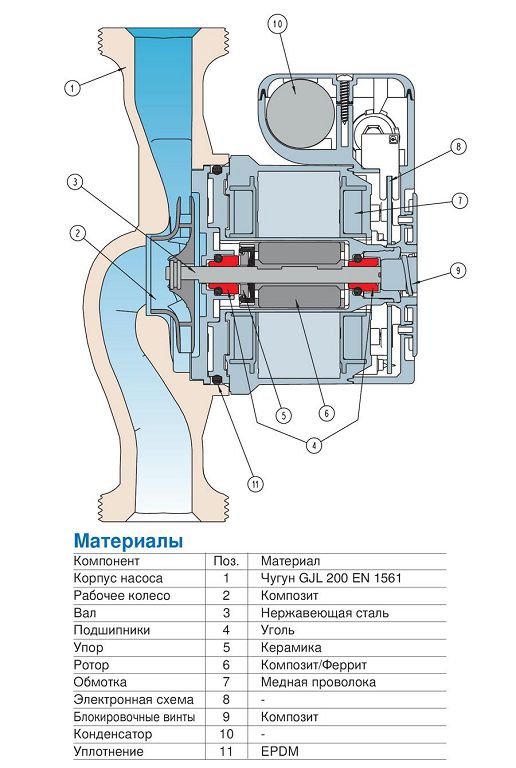

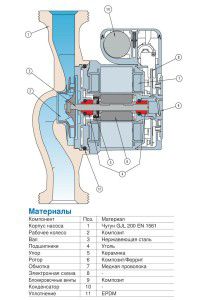

Parametri obtočnih črpalk ogrevanja

Za povečanje hitrosti gibanja hladilne tekočine skozi cevi je treba v ogrevalni sistem namestiti črpalke. Z njihovo pomočjo lahko spremenite ne le toplotno porazdelitev po radiatorjih, temveč tudi stabilizirate toplotne pogoje delovanja. Vse tehnične značilnosti toplotnih črpalk opisujejo parametre, ki vplivajo na te kazalnike.

Skoraj vsi modeli imajo standardne splošne dimenzije. Edine izjeme so seznanjene, pri katerih so značilnosti obtočnih črpalk za ogrevalne sisteme bistveno višje od drugih. Za analizo njihovih parametrov morate poznati naslednje količine:

• Nazivni pretok – l/uro. Določa količino vode, ki se prečrpa skozi napravo v 1 uri. Višja kot je ta vrednost, večji je pretok hladilne tekočine v sistemu;
• Pritisk. Označuje največji hidravlični upor, ki ga črpalka lahko premaga. Merjeno v metrih;
• Hidravlične izgube. Prikazano kot graf in prikazuje vrednost izgube tlaka glede na pritisk vode, ki teče skozenj;
• Poraba električnega toka, W. To ni najpomembnejša tehnična lastnost toplotnih črpalk, saj njena vrednost redko presega 300 W/uro.

Poleg teh značilnosti obtočnih črpalk za ogrevanje morate poznati premer priključenih cevi, pravila za vgradnjo opreme v sistem. Ti parametri morajo ustrezati izračunanim.

Tehnične specifikacije za obtočne črpalke za ogrevanje kažejo kritične vrednosti padca napetosti. Če je večja od dejanske vrednosti, je treba dodatno namestiti stabilizator napetosti.

Kako izbrati cevi - značilnosti cevovodov

Za ustvarjanje zaprtega ogrevalnega kroga je potrebno namestiti transportne vode. V zadnjem času se v ta namen uporabljajo polimerni izdelki. Upoštevati je treba, da se tehnične lastnosti polietilenskih cevi za ogrevanje zelo razlikujejo od jeklenih.

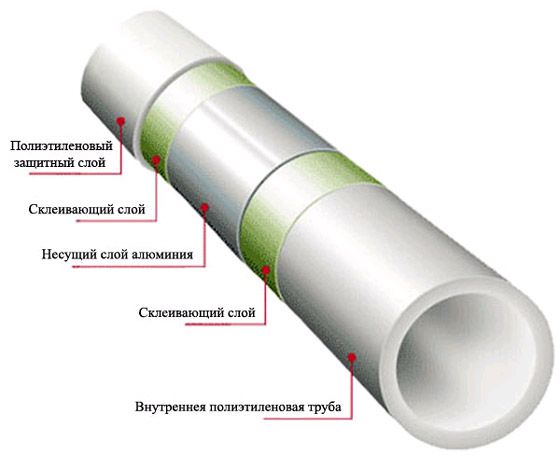

Za dokončanje avtonomnega sistema oskrbe s toploto je potrebno uporabiti posebne modele plastičnih vodov. Njihova zasnova ima dodatno ojačitveno plast, ki preprečuje deformacijo pod vplivom vroče vode. Neposredno vpliva na tehnične lastnosti polipropilenskih cevi za ogrevanje:

• Maksimalno ogrevanje sanitarne vode. V značilnostih polietilenskih cevi ta vrednost ne presega +85 ° C. Možna je kratkotrajna izpostavljenost temperaturi do +90°C;
• Sistemski tlak. Lahko je do 10 atm. Če je ta parameter višji, je priporočljivo izbrati modele znamke PN25, pri katerih so tehnične značilnosti največjega tlaka polipropilenskih cevi za ogrevanje okoli 25 atm;
• Premer - notranji in zunanji. Upošteva se tudi debelina stene konstrukcije.

Tako kot druge komponente ogrevanja morajo biti tehnični parametri polietilenskih cevi za ogrevanje enaki izračunanim. Že majhna napaka lahko povzroči povečano tveganje za zlom ali izgubo toplotne energije med prehodom hladilne tekočine.

Videoposnetek prikazuje primer izbire ogrevalnega kotla:
