Dvocevni ogrevalni sistem je eden najbolj priljubljenih načinov vzdrževanja udobne temperature v zasebnem domu. Vodna možnost velja za najbolj učinkovito in praktično v težkih podnebnih razmerah. Obstajajo različne sheme povezav, ki so izbrane glede na značilnosti stavbe. Preden naredite ogrevanje v svoji hiši z lastnimi rokami z uporabo dvocevne sheme, se morate seznaniti z njegovimi sortami in posebnostmi vsake vrste.
Značilnosti dvocevnega ogrevanja
Vse vrste ogrevalnih sistemov, ki delujejo s tekočim hladilnim sredstvom (voda, antifriz), imajo zaprt krog. Med seboj povezuje vse grelne elemente: kotel, radiatorje.
Voda teče skozi toplotni izmenjevalnik in se segreje na visoko temperaturo. To vrednost je mogoče prilagoditi z namestitvijo posebnih senzorjev in sistemov. Po segrevanju tekočina vstopi v radiatorje. Vsa toplota se iz segrete baterije prenese v zrak in okoliške predmete.Postopoma se voda ohladi in vrne v krogotok, kjer ponovno opravi cikel ogrevanja.

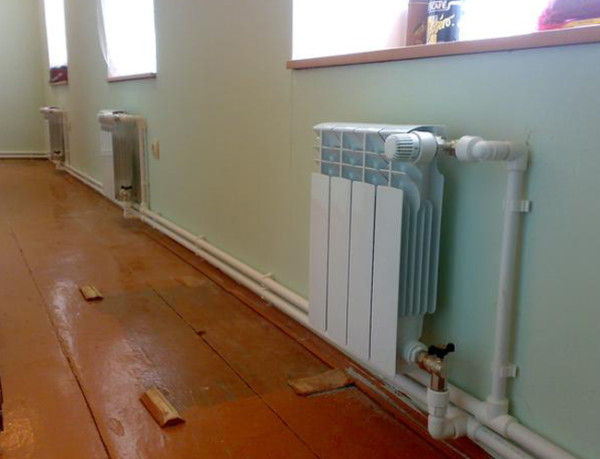

Pri enocevnih sistemih teče voda samo po eni cevi do vsakega radiatorja. Dvocevna metoda ogrevanja je bolj zapletena. Cevi sta dve – po eni teče voda, po drugi pa se vrača. Drugi se imenuje tudi "vrnitev". Ta zasnova se izogne glavni pomanjkljivosti enocevnega sistema, ki je pretok hladnejše hladilne tekočine v drugi, tretji in naslednje radiatorje. Pri dvocevnem ogrevalnem sistemu je prenos toplote iz vsakega odseka skoraj enak.
Prednosti sistema
Dvocevne konstrukcije so bolj zapletene od tistih z enojno cevjo. Hkrati postajajo najbolj priljubljen način ogrevanja zasebnih in stanovanjskih zgradb. Pozitivne lastnosti:
- Temperatura vode za vsak del tokokroga je enaka.
- Vsako baterijo je mogoče prilagoditi. Lastnik lahko namesti termostate na različne radiatorje in napravo nastavi na želeno temperaturo. To ne bo vplivalo na prenos toplote preostalih baterij v hiši.
- Minimalna izguba tlaka. Zahvaljujoč tej lastnosti je mogoče uporabiti obtočno črpalko majhne moči.
- Sistem deluje tudi, ko ena od baterij odpove. Pri izvajanju popravil vam ni treba izklopiti ogrevanja v celotni hiši.
- Lahko se namesti v stavbo s poljubnim številom nadstropij in različnimi površinami.
Edina pomanjkljivost je zapletenost namestitve in višji stroški zaradi povečanega števila cevi.
Vrste shem
Dvocevne sisteme lahko razvrstimo po različnih kriterijih.Obstajajo odprti in zaprti krogi, pa tudi z naravno in umetno cirkulacijo. Razlikujejo se tudi načini povezave in ureditve.
Odprto ožičenje
Vsi hidravlični ogrevalni sistemi imajo zaprt krog z ekspanzijsko posodo. Potrebno je zbrati odvečno tekočino, ki nastane kot posledica segrevanja. Če je ožičenje odprto, izberite rezervoar, v katerem voda komunicira z atmosfero. Nekaj ga bo izhlapelo, zato bo potreben nadzor nad nivojem hladilne tekočine.
Prednosti odprte sheme so enostavnost in nizki stroški gradnje. Slaba stran je hitra izguba hladilne tekočine v hladni sezoni zaradi stika z zrakom. Poleg tega se lahko v takem ožičenju uporablja samo voda. Pri izhlapevanju glikolne spojine in antifriz tvorijo škodljive snovi, ki zastrupljajo zrak.
Zaprto ožičenje
V takih sistemih je nameščena zaprta ekspanzijska posoda, v kateri tekočina ne pride v stik z zunanjim svetom. Ni potrebe po nadzoru nivoja vode. Za zaščito pred okvarami so nameščeni membranski rezervoarji, v katerih se kompenzira močno zmanjšanje ali povečanje tlaka.
Pomembna prednost takšnega sistema je možnost uporabe katere koli tekočine kot hladilne tekočine. Zahvaljujoč temu lahko povečate učinkovitost sistema in povečate prihranke.
Oblike z naravno cirkulacijo
Kotel segreje tekočino na visoke temperature. Gostota hladilne tekočine se zmanjša, zaradi česar hladna voda izpodriva vročo vodo na vrh.
Ko se toplota prenese na radiator, se tekočina ohladi in poveča gostoto.Po tem se premakne nazaj v dvokrožni kotel in znova ponovi cikel.
Prednosti sistema:
- Ne nastaja odvečen zrak. Uspe se mu premakniti na zgornjo točko, medtem ko hladilna tekočina prehaja skozi tokokrog.
- Trajanje delovanja. Povezan je z odsotnostjo gibljivih elementov in zapletenih mehanizmov, ki se lahko zlomijo.
Napake:
- Počasno delo. Hitrost gibanja je odvisna tudi od številnih dejavnikov: kota naklona cevi, podnebnih razmer in preseka cevovoda.
- Potrebne so polipropilenske cevi s povečanim premerom.
- Kompleksnost oblikovanja. Upoštevati je treba vse kote, sicer se hladilna tekočina ne bo mogla prosto gibati po tokokrogu.
- Nizek padec tlaka.
- Različni radiatorji sprejemajo tekočino pri različnih temperaturah. Dlje kot je baterija od kotla, hladnejše hladilno sredstvo vstopi vanj.
Sistem brez črpalk je sposoben samoregulacije. Čim nižja je sobna temperatura, tem hitreje se bo tekočina premikala po cevovodu. Na hitrost vpliva tudi presek in material cevi, število zavojev in polmeri.
Prisilna cirkulacija
Glavna razlika od sistemov z naravnim gibanjem vode je prisotnost črpalke. Hladilno sredstvo prisili, da se premika skozi zaprt ogrevalni krog. Če se uporablja črpalka, je zasnova sistema poenostavljena, saj na normalno gibanje hladilne tekočine ne bodo vplivali zunanji dejavniki. Najpogosteje se uporabljajo črpalna vezja.
Prednosti:
- Visoka hitrost.
- Zanesljivost in stabilnost.
- Največje enakomerno segrevanje baterij zaradi pretoka hladilne tekočine enake temperature vanje.Možna je vgradnja ločenega radiatorja v vsako krilo objekta.
- Možnost vgradnje membranskega rezervoarja v zaprti izvedbi.
- Namestitev je poenostavljena, saj ni potrebno strogo upoštevanje kota namestitve cevi.
- Možnost sprememb dizajna.
- Varčno.
Pomembna pomanjkljivost je energetska odvisnost. Črpalka ne bo delovala brez električne povezave. Za delo na podeželju in s pogostimi težavami z električnim omrežjem boste morda potrebovali napravo z baterijo. Upoštevati morate tudi stroške same črpalke in opreme, potrebne za njeno delovanje.
Horizontalna in vertikalna postavitev
Način priključitve na glavno linijo je lahko vodoraven ali navpičen. Število vertikalnih avtocest je minimalno. V primeru vodoravne namestitve lahko čistilne cevi položite pod tla. Takšna shema ne more delovati brez obtočne črpalke. Nameščen v eno- in dvonadstropnih hišah.
Če je priključen na navpične dvižne cevi, ne bo zračnih žepov. Ta sistem je nameščen v večnadstropnih stanovanjskih stavbah. Stroški vertikalnega sistema so višji od horizontalnega.
Zgornje ožičenje
Zgornji kolektorski sistem odlikuje polaganje dovodnih cevi po zgornjem delu prostora, povratnih pa po spodnjem delu.
Prednosti:
- Visok tlak v liniji.
- Cevi enakega premera lahko namestite tudi v primeru naravne cirkulacije.
- Za izboljšanje učinkovitosti lahko namestite obtočno črpalko.
- Visoka hitrost gibanja hladilne tekočine.
- Ni prezračevanja glavne linije.
- Možnost vgradnje v enonadstropne in večnadstropne objekte.
Napake:
- Zasnova vključuje namestitev ekspanzijske posode na vrhu hiše. Običajno je to neogrevano podstrešje, kar lahko povzroči težave z učinkovitostjo. Morda bo potrebna izolacija iz polipropilena.
- Neestetski videz prostora s cevmi, ki potekajo pod stropom.
- Velika poraba cevi in pribora.
- Ne dopušča ogrevanja velikih površin.
- Težava pri namestitvi ekspanzijske posode.
Da bi sistem imel dobro učinkovitost, je treba vse izračune opraviti vnaprej. Da bi se izognili napakam, boste morda potrebovali pomoč strokovnjaka, ki bo upošteval vse značilnosti sobe.
Spodnje ožičenje
Sistem s spodnjim ožičenjem vključuje postavitev cevi za dovod vode in odvodnjavanje pod baterije. Gibanje hladilne tekočine se v tem primeru spremeni. Najprej se premika od spodaj navzgor, vstopi v baterije in gre skozi povratni vod v ogrevalni kotel. Tokokrog ima lahko več tokokrogov, pa tudi vzporedno gibanje tekočine.
V sistemu je preveč zraka. Da bi se ga znebili, so nameščene pipe Mayevsky. Če ima koča več nadstropij, je treba tak sistem namestiti na vsak radiator. Da bi se temu izognili, je priporočljivo namestiti posebne nadzemne vode. Zbrali bodo presežek zraka in ga usmerili v osrednji dvižni vod. Iz njega se zračne mase premaknejo v ekspanzijsko posodo in se od tam odstranijo.
Sistemi s spodnjim ožičenjem in naravno cirkulacijo hladilne tekočine se praktično ne uporabljajo. To je posledica omejitev v aplikaciji. Zaradi tega se najpogosteje uporablja prisilno kroženje hladilne tekočine skozi ogrevalni krog.
Glavne pozitivne lastnosti sistema s spodnjim ožičenjem:
- Pomanjkanje vidnih avtocest. Ta sistem ne pokvari videza prostora.
- Kompaktna postavitev nadzornega območja sistema. Lahko se namesti v kleti zasebne hiše.
- Izguba toplote je čim manjša. To je mogoče zaradi spodnje linije.
- Takšen sistem lahko še vedno deluje med gradnjo in popravili. Pri gradnji večnadstropne stavbe lahko ogrevate prvo nadstropje, medtem ko se dela izvajajo v drugem.
- Varčno. Toplota se lahko v zahtevani količini razdeli v različne prostore, tako da ne bo dodatnih stroškov za ogrevanje malo uporabljanega prostora.
Ena od pomanjkljivosti je potreba po nakupu velikega števila cevi in komponent. To poveča proračun za inštalacijska dela. Tudi tokokrog ima nizek tlak hladilne tekočine v napajalnem vodu.
Sistem je treba nadzorovati in odvajati zrak skozi pipe Mayevsky, sicer se bo učinkovitost delovanja zmanjšala.
