Lastnosti in prednosti radiatorjev Rifar Base 500

Rifar base 500 je sekcijski model radiatorja ruskega proizvajalca. Glavna prednost je visoka moč, zato je baterija idealna za velike prostore. Nekateri modeli imajo ukrivljenost, zato je možna namestitev vzdolž sten katerega koli polmera, višine okenske police in širine okna.

Opis radiatorja

Vsak del osnovnega radiatorja 500 je ena jeklena cev, ulita s posebno tehnologijo pod visokim pritiskom iz aluminijeve zlitine. To vam omogoča, da povečate življenjsko dobo naprave in njeno moč. Jekleno jedro ima nizek prenos toplote, aluminijasto jedro pa visoko.

Sekcije so med seboj povezane s silikonskim tesnilom, ki tvori trpežen monoliten izdelek z zaščito pred puščanjem. Notranjost radiatorja je prekrita s posebno zaščitno plastjo, zunanjost pa je premazana s prašno barvo, ki ga ščiti pred korozijo in poškodbami. Razdalja med osema radiatorjev je 500 mm.

Hladilno sredstvo v bimetalnih radiatorjih je posebej pripravljena voda, zato je prepovedana uporaba nezmrzovalnih tekočin in antifriza. Dovoljena pH vrednost je 7-8,5. Če uporabimo drugo sredstvo, bo delovanje radiatorja vprašljivo.

Proizvajalec Rifar postavlja edino omejitev pri delovanju radiatorjev: ne smejo se uporabljati v prostorih z vlažnostjo nad 75%.

Specifikacije

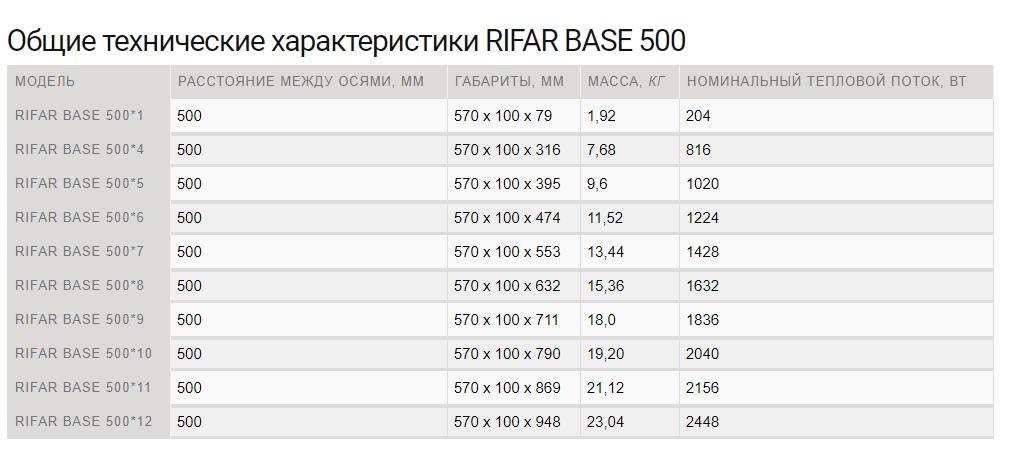

Razpon modelov, odvisno od prenosa toplote in števila odsekov, vam omogoča, da izberete napravo za katero koli sobo. Višina radiatorja je 570 mm, globina je 100 mm za vse modele, širina enega dela je 7,9 cm. Skupna širina se začne pri 320 mm, vsak naslednji model se poveča za 16 mm (zadnji je 1120 mm). . Enako z nazivnim toplotnim tokom: začetna številka je 816 W, končna številka je 2856 W, vsak naslednji model je 408 W več. Razporeditev števila razdelkov je lahko drugačna: možne možnosti so od 4 do 12, čeprav je najmanjša dovoljena količina 2 kosa, največja pa 24 kosov.

Število odsekov je mogoče izračunati na dva načina. V prvem primeru je treba posnetek izbrane sobe pomnožiti s 100. Dobljeno številko je treba deliti s stopnjo prenosa toplote, ki ustreza 1 odseku izbranega modela. V drugem primeru je treba površino prostora razdeliti na polovico. Vendar je to pomembno le pri sredinski razdalji 500 mm.

Glavni pogoj za izbiro je, da mora biti dolžina okenske odprtine enaka dolžini radiatorja ali znašati dve tretjini njegovega dela.

Značilnosti delovanja:

• Površina hladilne tekočine doseže temperaturo do 135°C.
• Nazivni delovni tlak je 20 atmosfer (2 MPa), čeprav so med testiranjem te številke dosegle 30 atmosfer.
• Moč enega odseka se giblje od 0,104 kW do 0,204 kW.
• Življenjska doba - 25 let.
• Garancija proizvajalca je 10 let.

Glede na vrsto povezave je radiator Rifar base 500 razdeljen na 2 tipa:

• S stranskim priključkom "Ventil".Na dnu vezja je vozlišče, skozi katerega se izvede povezava. Toplotno sredstvo se odstrani skozi spodnji kanal in dovaja od zgoraj. Poleg tega vam modeli bimetalnih radiatorjev Rifar base 500 omogočajo regulacijo površinskega ogrevanja, spreminjanje prenosa toplote in temperature, le termostatsko glavo morate namestiti na termo ventil. Edina težava, ki se lahko pojavi pri tej vrsti radiatorske povezave, je neenakomerno segrevanje delov, vendar je to napaka, ki jo je enostavno odpraviti. Dovolj je, da namestite podaljšek pretoka po vzorcu "zgoraj-spodaj", da zagotovite intenzivno kroženje hladilne tekočine.

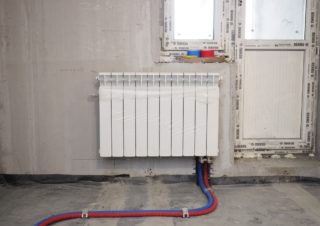

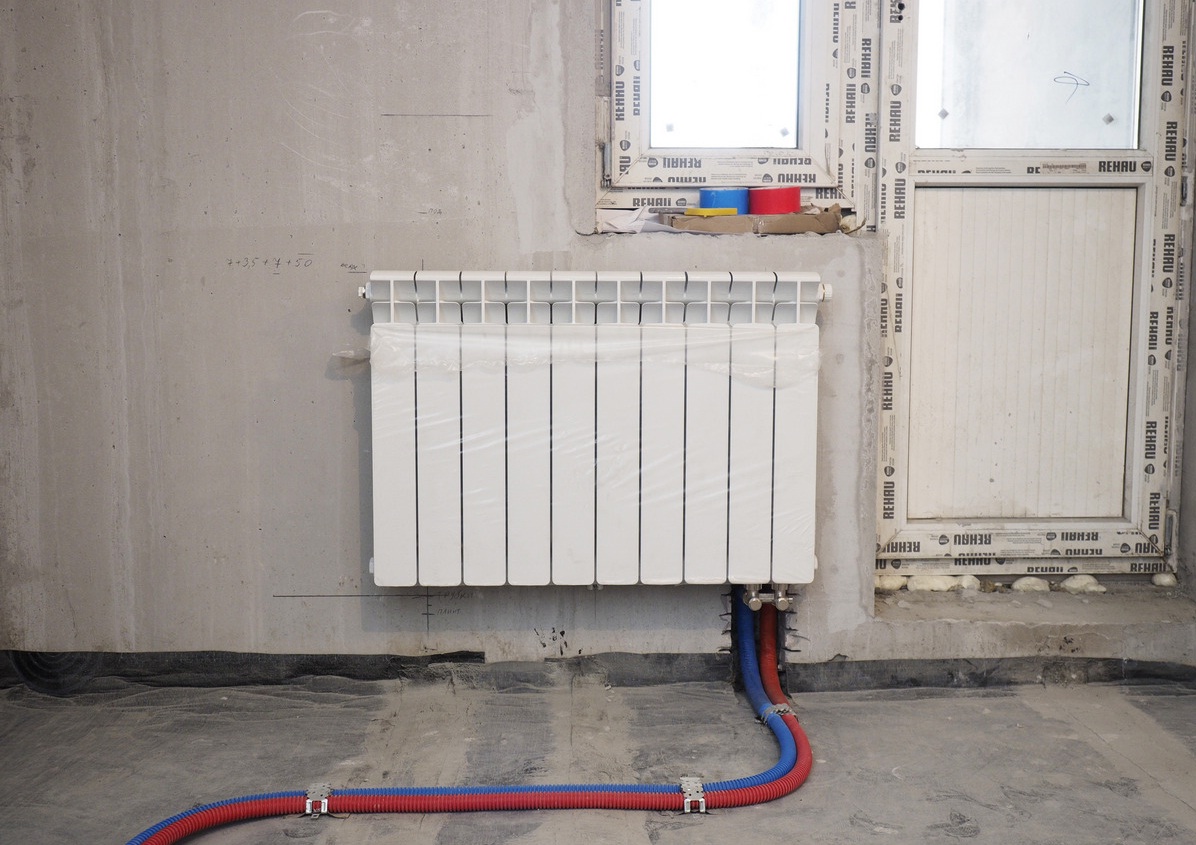

• S spodnjim priključkom - bvl (levo) in bvr (desno). Takšen sistem deluje stabilno in ne zahteva namestitve dodatnih elementov. Če želite stisniti zrak iz naprave, morate priključiti termostatsko glavo in ventil Mayevsky (igelni zračni ventil). Vse kar ostane je, da zavrtite pipo v nasprotni smeri urinega kazalca in počakate, da zračni mehurček izstopi.

Radiatorju je priložen univerzalni montažni komplet ½ ali ¾ palca, univerzalni in standardni talni nosilec, nastavljiv in standardni kotni nosilec ter sidrni nosilec.

Prednosti radiatorjev Rifar

Očitne prednosti radiatorja Rifar b 500 vključujejo vsestranskost. Nameščen je v stanovanjskih stavbah, kjer se uporablja centralizirano ogrevanje, in v zasebnih hišah. Vendar v slednjem primeru ne smete uporabljati avtonomnega sistema. Veliko bolje bi bilo priključiti radiator na centraliziran sistem ogrevanja.

Regulacija temperature je še en plus, vendar boste za povezavo morali kupiti ločeno termično glavo, termični ventil, polmerni termostat in termični ventil. Za vgradnjo – 4 adapterji, odzračevalni ventil, čep.

Glede na majhno notranjo prostornino 1 odseka radiatorja Rifar bimetal 500 0,136 kW je nizka vztrajnost zlahka dosežena. Majhna prostornina vam omogoča hitro ogrevanje prostora in hitro hlajenje. To je primerno, če potrebujete višjo temperaturo podnevi in ​​nižjo temperaturo ponoči.

Poliuretanska puša je del, ki povezuje odseke med seboj, zaradi česar je dosežena tesnost. Poleg tega lasersko varjenje ogrevalne opreme prispeva k tesnosti.

Trdnost radiatorja omogoča montažo brez posebnih adapterjev.

Lep dizajn je tudi prednost, proizvajalec omogoča barvanje naprave v poljubni barvi.

Funkcije povezave

Priključitev bimetalnih radiatorjev Rifar b 500 je precej preprosta. Vendar je vredno upoštevati nekaj odtenkov:

• Pred montažo morata biti temperatura radiatorja in prostora enaka.
• Ozemljitev, ozemljitev ali obloga iz dielektričnih materialov je predpogoj za podaljšanje življenjske dobe naprave in preprečevanje prezgodnje korozije.

V kompletu so vedno priložena podrobna navodila za namestitev bimetalnega radiatorja.

1. Dobra kombinacija so polipropilenske cevi, ojačane z aluminijem ali steklenimi vlakni. Posledica tega je, da izgine postopek odstranjevanja in uporabe brivnika, čas namestitve radiatorja pa se skrajša. Namestitev kovinsko-plastičnih cevi z vpenjalno objemko ali jeklenih (železnih) cevi je dovoljena, vendar se ne spodbuja.
2. Pred namestitvijo se delovno območje očisti: cevovod iz dvižnega voda se razstavi, označijo se mesta namestitve in izvrtajo luknje za nosilce.



3. Razdalja od tal do dna radiatorja mora biti od 60 do 120 mm. Indikatorji nad ali pod določenimi mejami bodo povzročili zmanjšanje ravni prenosa toplote. Prav tako naj bo od zadnje strani radiatorja do stene 20 mm, med okensko polico in vrhom radiatorja pa najmanj 50 mm. Ta razdalja olajša namestitev in izboljša konvekcijo.
4. Radiator naj bo nameščen strogo vodoravno na sredini pod oknom. Če so v prostoru dodatni radiatorji, mora njihova raven strogo ustrezati.
5. Na steni se izvrtajo luknje, nosilci pa se pritrdijo z žeblji za moznike in cementno malto. Za varno pritrditev radiatorja morajo kavlji prosto prehajati med kolektorje.
6. Pred namestitvijo je sam radiator opremljen z vsemi potrebnimi dodatki: priključki in adapterji na stičišču s cevmi, ventil Mayevsky za odstranjevanje odvečnega zraka.
7. Vodni vod se zapre in priključijo cevi z zavojem ali brez.

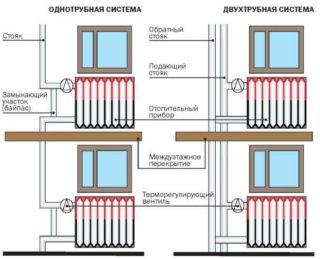

Diagram povezave je lahko tradicionalen, spodnji ali diagonalni.

S tradicionalno ali stransko shemo povezave je cev, ki dovaja hladilno tekočino, priključena na cev, ki se nahaja na vrhu radiatorja. In na spodnjo cev je nameščena izpustna cev.

Spodnja povezovalna shema se uporablja, ko je sistem vgrajen v talno oblogo ali skrit. Cevi za dovod in izpust hladilne tekočine so priključene na nasprotnih straneh radiatorja na cevi od spodaj.

Diagonalna zasnova je idealna za radiatorje z velikim številom odsekov. Dovodna cev je priključena na zgornji odcep, odvodna cev za hladilno tekočino pa na spodnji odcep na drugi strani.

Po končanih manipulacijah se sistem napolni s hladilno tekočino, za katero je stabilizacijski ventil zaprt za približno dve tretjini, tako da ni vodnega kladiva.
