Značilnosti pranja in stiskanja za ogrevalne sisteme

Da bi ohranili delovanje, je treba redno izvajati izpiranje in tlačne preizkuse ogrevalnega sistema. To delajo posebej usposobljene osebe. Sam postopek urejajo regulativni dokumenti. Da bi preprečili odkrivanje puščanja, so cevi pod tlakom, ki presega delovni tlak v ogrevalnem sistemu.

Kaj je izpiranje in tlačni preizkus ogrevalnega sistema?

Dela za pripravo in nadaljevanje nemotenega delovanja ogrevanja zagotavljajo nemoten pretok hladilne tekočine.

Zardevanje

Če se radiatorji v vašem stanovanju začnejo segrevati slabše kot prej, obstaja več razlogov:

• slaba zmogljivost kotla;
• okvara črpalke;
• prezračevanje cevi.

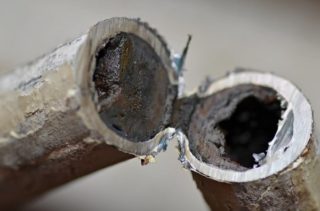

V dolgih letih delovanja se v ceveh, kurilnih napravah in kolektorjih nabirajo ostanki, delci vodnega kamna in rja. Ko rastejo v notranjosti, zamašijo prehodno luknjo za hladilno tekočino; porozna struktura zmanjša toplotno zmogljivost kovinskih delov grelnih naprav.

Posledice blokad:

• izgorelost toplotnega izmenjevalnika, ki zahteva njegovo zamenjavo;
• temperaturna razlika v baterijah;
• hrup v črpalki z naknadno okvaro;
• okvara kotla.

Za odpravo in preprečevanje kontaminacije se izvede pranje.

Do zmanjšanja učinkovitosti ogrevanja pride zaradi dveh glavnih razlogov:

1. Pojav mineralnih nahajališč. Nepocinkane cevi zlahka sprejmejo kalcijeve in magnezijeve soli na površini. Takšne težave pri pocinkanih ceveh ne nastanejo.
2. Rast blata v odsekih cevi z nizkimi pretoki hladilne tekočine. Večdelni radiatorji iz litega železa so dovzetni za ta pojav. Odvisnost je sorazmerna s povečanjem prostornine in števila odsekov.

Čiščenje preprostih naprav in ogrevalnih cevi v zasebnih domovih se ljudje lotijo ​​sami. To je enostavno narediti, če imate znanje in opremo. Bolje je, da ogrevalne sisteme in radiatorje v večstanovanjskih stavbah zaupate strokovnjakom, ki so odgovorni za svoje delo in zagotavljajo garancijo.

Sistem lahko očistite na dva načina:

• posebna hidropnevmatska oprema;
• kemični reagenti.

Osnova kemičnih reagentov je kislina.

Stiskanje

Ta postopek je namenjen preverjanju hidravličnega sistema glede šibkih točk. Preskusi se izvajajo z nadtlačnim vodnim krogom ali pnevmatsko metodo.

Oprema za delo

Izpiranje inženirskih ogrevalnih sistemov s kemičnimi reagenti na mestu se izvaja z eliminatorjem z ročnim ali samodejnim obratom. Na trgu so uvoženi in ruski vzorci, ki se razlikujejo po volumnu črpanja, vrsti vzvratne in drugih funkcij. Delo se izvaja z uporabo pralnega reagenta. Nato se izpiranje z nevtralizacijsko raztopino prekine.Električne naprave ustvarjajo presežni tlak in potisnejo kemično raztopino skozi.

Za hidropnevmatsko čiščenje potrebujete pnevmatsko črpalko, ki lahko doseže tlak do 6 atm. in višje.

Ročna črpalka je kiveta z batno črpalko, ki se nahaja ob strani, in pogonskim ročajem. Zaporni ventili zaprejo vodo po polnjenju ogrevanja, drugi se uporabljajo za odvajanje hladilne tekočine iz naprave. Batna črpalka dvigne tlak na 60 barov. Pomanjkljivost pri uporabi v zasebnih domovih je, da zahteva veliko ur dela in zahteva veliko mišične energije.

Profesionalni pralni stroji uporabljajo avtomatske naprave. Nastavijo mejo tlaka, pri kateri avtomatizacija izklopi enoto. Profesionalni modeli vzdržujejo tlak 40-100 barov. Industrijske postaje za testiranje tlaka proizvajajo do 1000 atmosfer.

Faze stiskanja

Delo se izvaja z naslednjo frekvenco:

• pri zagonu novega sistema;
• letno po kurilni sezoni;
• po izpiranju ali popravilu toplovoda z zamenjavo cevi.

Za večstanovanjske stavbe je priprava naslednja:

1. Pregled zapornih ventilov v dvigalih, centralnih ceveh, dvižnih vodah. Na litoželeznih ventilih se zamenjajo tesnila, obnovijo paronitna tesnila med priključnimi prirobnicami in zamenjajo neuporabne vijačne povezave.
2. Z vizualnim opazovanjem se cevi in ​​fitingi pregledajo glede prisotnosti razpok, odrezkov, korozije in napak. Po potrebi opravite popravila.
3. Preverite toplotno izolacijo dvižnih in glavnih cevi v kleteh.

Postopki stiskanja in testiranje se izvajajo ob upoštevanju parametrov grelnikov in ogrevalne opreme v zaprtih prostorih.Predpisi dovoljujejo uporabo delovnega tlaka do 6 barov za radiatorje iz litega železa. Ko so v stenah, je največ 10 barov.

Hidravlični preskusi se izvajajo na naslednji način: sistem se preveri kot celota, nato pa se na toplotno enoto uporabi tlak, ki je višji od delovnega.

V skladu s členom 9.2.13 člena 115 se preskusi izvajajo pri tlaku, ki ni nižji od:

• 1 MPa - dvigala, grelniki za sisteme ogrevanja in tople vode;
• 0,6 MPa - radiatorji za ogrevanje iz litega železa in jekla;
• 1 MPa - konvektor, panelni grelniki;
• delovni tlak plus 0,5-1 MPa za oskrbo s toplo vodo;
• tlak, zapisan v navodilih proizvajalca za grelnike zraka.

Preizkusni tlak v parnih sistemih izbere proizvajalec od najvišjega do delovnega najnižjega:

• minimalno - ne nižje od 0,2 MPa, vendar ne manj kot 1,25 delovnega;
• maksimum se določi z izračuni trdnosti v skladu s standardi;

Stiskanje poteka pri temperaturah od + 5 stopinj. Če je negativen - v nujnih primerih.

Faze stiskanja:

1. Polnjenje sistema s hladno vodo. Med delom temperatura tekočine ni višja od 45 stopinj. Tlak postopoma narašča. Nadzor se izvaja z manometrom.
2. Ko je nastavljeni tlak dosežen, sistem miruje približno 30 minut.
3. Med mirovanjem se izvaja pregled puščanja cevi in ​​baterij. Prepričajte se, da ne pušča. Metoda nadzora je, da toaletni papir postavite na nevarna mesta ali z njim ovijete cevi. Ko pride do puščanja, so vidne lise vode in mulja.
4. Nadzor poteka glede na odčitke manometra. Do puščanja pride na mestu, ki je nedostopno za opazovanje. Padec tlaka bo opozoril na to.

Po opravljenem tlačnem preizkusu se izda potrdilo o primernosti za uporabo.

Teste izvajajo certificirana podjetja. V večstanovanjskih stavbah je prepovedano sami izvajati ogrevalna dela. To počnejo zaposleni v operativnih organizacijah - stanovanjski urad, družba za upravljanje, stanovanjski oddelek, REU. Morajo opraviti letno certificiranje pri MOEK.

Izpiranje ogrevalnih sistemov

Nabiranje mulja in vodnega kamna v ceveh in radiatorjih zmanjšuje kakovost ogrevanja – že 1 mm vodnega kamna zmanjša toplotni prehod naprave za 15 %. Za normalizacijo temperature v hiši boste morali povečati toplotno moč kotla, kar pomeni dodatne stroške goriva in dela. Apno je v bistvu toplotni izolator. Njegova toplotna prevodnost je 40-krat nižja od kovinske sestave. Zato tudi tanka plast vodi do zmanjšanja prenosa toplote na hladilno tekočino. Lestvica je agresivna. Medsebojno deluje s kovino in vodi do povečane korozije. Večletna agresivnost vodnega kamna ustvarja fistule in razjeda zvare.

V stanovanjski hiši

Hidropnevmatsko metodo izpiranja ogrevalnega sistema nenehno uporabljajo komunalni delavci. Če sledite tehnologiji, je to učinkovit način.

Načelo delovanja je preprosto - najprej se voda izpusti, nato pa jo črpalke dovajajo nazaj v ogrevalni sistem. Pod vplivom pretoka hladilne tekočine se luščine luščijo in pri odvajanju izstopijo skupaj z vodo.

Zaporedje po korakih:

1. Pred delom se zaprejo vse pipe.
2. Končni pokrovi grelnih baterij se odvijejo s posebnim ključem.
3. Povratni ventil se zapre.
4. Zračna črpalka je povezana z ventilom, ki se nahaja za ventilom.
5. Vračilo je ponastavljeno.
6. V pnevmatiko se črpa tlak nad 6 atm.
7. Odpre se ventil, na katerega je priključena pnevmatska oprema.
8. Dvižni vodi so blokirani eden za drugim. Do 10 kosov naenkrat - tako bo postopek pranja učinkovit.

Naslednji korak je preklop sistema na ponastavitev v nasprotni smeri:

1. Izpust se zapre, ventil, povezan z napravo, se zapre in pnevmatika se izklopi.
2. Odprti ventil se umakne, nato pa se odpre podoben na povratnem vodu.
3. Voda se izpusti - pnevmatska črpalka je priključena skozi ventil v nasprotni smeri, ventil se odpre in pnevmatika se vklopi. Tekočina bo tekla v obratni smeri.

Učinkovitost čiščenja se določi vizualno - če začne izhajati bistra tekočina, je pranje mogoče zaključiti. Umazanijo vlijemo v pripravljene jedi. Če je mogoče, se priključi cev in umazana hladilna tekočina se izpusti v kanalizacijo.

V zasebni hiši

Pranje v zasebni hiši je težko narediti z lastnimi rokami, vendar je mogoče z branjem navodil. Proizvedeno na dva načina:

1. Pretočna metoda. Čiščenje iz žlindre in usedlin s to metodo vključuje popolno polnjenje vseh naprav s hladilno tekočino, medtem ko pustite odzračevalni ventil odprt. Po polnjenju se ventil zapre. Hkrati z dovodom stisnjenega zraka se odpre odtočna luknja. Mešanica vode in zraka teče naprej, dokler se ne pojavi čista voda. Količina tekočine za izpiranje je 3-5 krat večja od delovne vrednosti. Zato vnaprej pripravite drenažne posode oziroma odtoke.
2. Izpiranje s polnjenjem. Sistem se polni z zaprtimi ventili. Zrak se dovaja pod pritiskom 5-10 minut. v dovodno cev, medtem ko je odvod zaprt.Po končanem dovodu stisnjenega zraka se splakovanje odvaja skupaj z umazanijo in vodnim kamnom.

Količina dovedene tekočine in zraka se izračuna individualno. Napačen izračun bo povzročil številne zlome cevi in ​​ne izpiranje.

V zasebnih domovih se preverjajo kolektorji, zaporni ventili, kotli, kotli, spoji z napravami, električne obtočne črpalke in ogrevana tla.

Pralnice ni treba kupovati - najema se. Če je treba sestaviti uradne dokumente in poročilo o preizkusu, se pokliče posebna ekipa. Ocenjeni stroški storitev so 1000–2600 rubljev/uro.

Zahteve za pranje in tlačno testiranje

Stiskanje se izvaja izključno pri pozitivnih temperaturah zraka - nad +5 stopinj. Če je negativen, je dovoljen med ukrepanjem v sili. Testi so uspešni v naslednjih primerih:

• ni meglenja zvarnih šivov, ni puščanja v grelnih napravah - kotlih, ceveh, grelnih radiatorjih, pipah in drugi opremi;
• padec tlaka na manometru ne preseže 0,2 bara v 5 minutah;
• pri ogrevanju plošč zmanjšanje odčitkov manometra ne presega 0,1 bara na četrtino ure;
• v sanitarni vodi padec tlaka hladilne tekočine pod 0,5 bara v 10 minutah;
• za plastične cevi se tlak v sistemu zmanjša pod 0,6 bara v 30 minutah, v naslednjih 2 urah - manj kot 0,2 bara;
• pri testiranju z zračnim tlakom je dovoljen padec tlaka na 0,1 bar v 5 minutah.

Dela na izpiranju in tlačnem preizkusu ogrevalnega sistema so urejena s posebnimi dokumenti.

Določba 9.2.12. preskusi trdnosti in gostote v skladu s "Pravili tehničnega obratovanja" (RTE) termoelektrarn ruskega ministrstva za energijo. Predpisane so vrste testov - primarni, občasni, izredni. V skladu z odstavkom "Pravil" se izpiranje sistemov izvede na začetku zagona.Tudi vsako leto ob koncu kurilne sezone, po nesrečah, zamenjavi cevi ali večjih popravilih.

Izračunana prostornina hladilne tekočine mora presegati delovno prostornino za 3-5 krat in biti popolnoma lahka na izhodu. Izperite s tehnično vodo ali vodo iz pipe.

Zagon nepreizkušenega ogrevalnega sistema je prepovedan.

Splakovanje izboljša kroženje hladilne tekočine in prenos toplote, prihrani denar in udobno bivanje.

Klavzula 115 pravila 9.2.13. "Preizkusi trdnosti." V razpisnih zahtevah je OKPD oznaka kategorije 2 43.22.12.120 za izpiranje in tlačni preizkus ogrevalnega sistema dodeljena naslednjim delom:

• namestitev ogrevalne opreme;
• Montaža in vzdrževanje regulacijskih sistemov centralnega ogrevanja;
• priključitev na sisteme daljinskega ogrevanja;
• montaža in vzdrževanje gospodinjskih kotlov in kotlov;
• namestitev prezračevalne in hladilne opreme v stanovanjskih in nestanovanjskih prostorih.

Ne vključuje: popravila in vzdrževanja industrijskih kotlov, klimatskih naprav, hladilnikov, montaže sončnih kolektorjev, podstavnih grelnikov, čiščenja dimnikov.

Rezultati pregleda se zapišejo v poročilo o preskusu trdnosti in gostote. Če so rezultati nezadovoljivi, se odpravijo pomanjkljivosti in puščanja ter ponovno izvedejo preskusi.
