Glavne razlike med zaprtim ogrevalnim sistemom in odprtim

Pravilna izbira ogrevalnega sistema zagotavlja udobje bivanja v zasebnem domu in vam omogoča, da prihranite pri računih za komunalne storitve. Odprti in zaprti ogrevalni sistemi zagotavljajo učinkovito ogrevanje, vendar se razlikujejo po opremi, zahtevnosti namestitve in obratovalnem ciklu.

Značilnosti odprtih in zaprtih sistemov

Za ogrevanje hiše uporabljajo zaprt tip gibanja hladilne tekočine, vključno s kotlom, radiatorji in cevmi. Sistem deluje na principu segrevanja vode na določeno temperaturo v posebni opremi, ki se po cevovodu premika do radiatorjev in naprej sprošča toploto za ogrevanje prostorov. Po ohlajanju se tekočina vrne nazaj v grelno napravo in tvori ponavljajoči se cikel.

Odprt sistem

Da bi razumeli, kaj je odprt sistem ogrevanja, je vredno uporabiti večstanovanjski tip stavbe kot primer.Ta vrsta ogrevanja vključuje uporabo posebnega hranilnika, ki aktivno deluje v večini večnadstropnih stavb. Na strehi stolpnice je ekspanzijska posoda za zbiranje odvečne vode. Rezervoar ni zatesnjen, kar omogoča uhajanje hlapov v zunanje okolje.

Odprta različica je nameščena brez obtočne črpalke. Hladilno sredstvo je naravno usmerjeno skozi cevi. Po segrevanju kotla na določeno temperaturo se tlak poveča in vroča voda, ki se dvigne na vrh, potisne hladno vodo. Pri segrevanju se poveča tudi prostornina vode, zato gre presežek v ekspanzijsko posodo. Ohlajeno hladilno sredstvo se ponovno pošlje v sistem.

Zaprta vrsta komunikacije

Zaprta shema oskrbe s toploto vključuje črpalko, ki izzove gibanje vode skozi cevi. Prisilna cirkulacija se izvaja tudi s pomočjo cevi, kotla, radiatorjev in ekspanzijske posode. Kovinski rezervoar je hermetično zaprt, sestavljen je iz dveh zvitih delov in ima naslednjo vsebino:

• notranja gumijasta membrana – toplotno odporna membrana;
• plin v majhni prostornini - tovarniški dušik ali zrak, nakopičen v liniji.

Membrana deli posodo na dva dela - za zbiranje odvečne segrete vode in za shranjevanje zraka.

Hladilna tekočina se premika skozi sistem, ko pa se segreje, ventil rezervoarja odvzame presežek. Vstopijo v ekspanzijsko posodo, prodrejo skozi membrano in se potisnejo nazaj s pomočjo plina. Po ohladitvi obtočna črpalka črpa vodo nazaj v sistem, hkrati pa spremlja nivo tlaka. Na ta način se hladilna tekočina odzrači.

Glavne razlike

Razlika med odprtim in zaprtim ogrevalnim sistemom je naslednja:

1. Lokacija ekspanzijske posode. Na prostem - zgornje nadstropje zasebne hiše ali streha visoke stavbe. Zaprti rezervoar lahko postavite kjerkoli.
2. Izolacija od dostopa zraka. Za razliko od odprte je zaprta avtocesta zaščitena pred zračnimi tokovi. Dodaten pritisk na zgornjih točkah preprečuje prezračevanje baterij.
3. Kompleksnost ureditve. Odprt sistem se od zaprtega razlikuje po vrsti cevovoda. Izdelki velikega premera so nameščeni ob upoštevanju lokacije radiatorjev, naklona zraka, prisotnosti zavojev in dvigov.
4. Organizacijski stroški. Zaprta oskrba s toploto in vodo zahteva finančne stroške za nakup debelostenskih cevi. Pri odprtem sistemu lahko prihranite z uporabo linij majhnega premera.
5. Raven hrupa. Prisilna vrsta cirkulacije v zaprtem vodu vključuje uporabo črpalke. Ob pravilni namestitvi oprema ne bo povzročala hrupa.

Ustvarjanje ogrevanja za zaprto hišo bo prihranilo od 10 do 40% energetskih virov na leto.

Možnosti sistemske povezave

Polaganje komunikacij poteka odvisno in neodvisno. Za prvo možnost je značilna preprostost in minimalni stroški komponent. Druga metoda se uporablja v novogradnjah.

Odvisna metoda

Posebnost sheme je hišna ogrevalna enota z dvigalom. Mešalnik toplotne postaje meša toplo vodo iz zunanjega glavnega voda s povratnim. Hladilna tekočina prejme temperaturo do 100 stopinj. Prednosti odvisnih sistemov vključujejo:

• oskrba z vodo za ogrevanje in oskrba neposredno iz toplovoda;
• enostavnost in poceni cena vhodne opreme za enega naročnika;
• vzdrži velika temperaturna nihanja;
• majhen premer cevi;
• zmanjšanje porabe hladilne tekočine.

Slabosti centralnega ogrevanja so velika poraba vode, težave z nadzorom temperature in prevelika poraba energije.

Notranji vod je odvisen od zunanjega ogrevanja.

Neodvisen način

Shema predvideva prisotnost glavnega in dodatnega obtočnega kroga, ki sta ločena s toplotnim izmenjevalnikom. V glavnem krogu se voda dovaja iz kotlovnice ali termoelektrarne v centralno toplotno postajo in se iz nje usmeri v izmenjevalnik toplote. Dodaten krog bo ogrevanje doma, ki bo prejemal toploto iz omrežja.

Sistem deluje na principu ogrevanja vode v dveh ločenih krogih. Mehanizem zunanjega ogrevalnega voda deluje na zaprtem notranjem omrežju brez nadaljnjega mešanja tekočine. Prednosti neodvisne sheme vključujejo:

• možnost priključitve poljubnega števila izmenjevalnikov toplote;
• uporaba vode za ogrevanje in gospodinjstvo;
• ni nihanj tlaka v domačem krogu;
• nastavitev temperature v prostorih s pomočjo termostata;
• razpoložljivost pitne vode v sistemu sanitarne tople vode;
• filtracija hladilne tekočine iz soli v majhnem krogu.

Slabosti komunikacij so potreba po občasnem izpiranju toplotnega izmenjevalnika, stroški nakupa opreme in krmilnih elementov.

Značilnosti napeljave cevi

Odvisno od lokacije glavne cevi, tehnologije povezovanja baterij in dvižnih vodov je izbrana tehnologija ožičenja.

Enocevna metoda

Za enocevno ožičenje se uporablja vodoravni in navpični diagram. Vodoravno polaganje cevi odpravlja možnost prilagajanja količine vode, zato se dodatno uporabljajo obvodi. Navpična lega avtoceste je značilna za visoke stavbe.

Dvocevna metoda

Dvocevna metoda ožičenja omogoča dovod dveh linij na en radiator - za dovod tople vode in odvajanje hladne vode. V stanovanju ali hiši je mogoče izvesti naslednje sheme:

• gravitacija - kroženje tople vode poteka naravno;
• klasičen - sistem slepega tipa;
• obročasto - hladilno sredstvo se premika po isti poti;
• sevalno - toplota se dovaja iz razdelilnega kolektorja do radiatorjev posamično.

Dvocevni sistem je primeren za talno gretje, kjer grelni krogi igrajo vlogo radiatorjev, cevi in ​​glavnik z mešalnikom pa delujejo kot avtoceste.

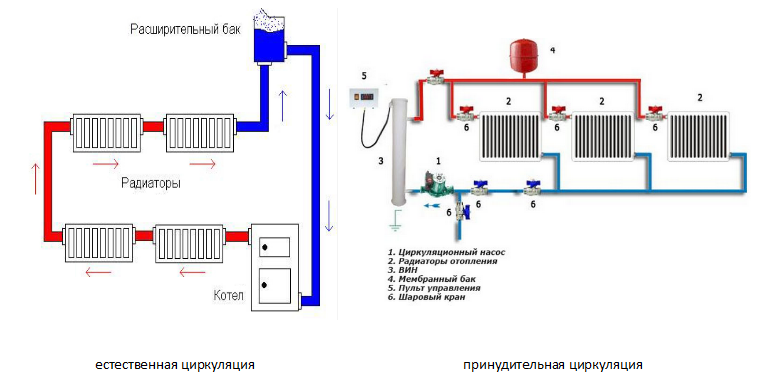

Vrste komunikacij po vrsti kroženja

V odprtih in zaprtih vodih se lahko hladilno sredstvo premika na dva načina.

Naravna cirkulacija

Sistem je organiziran brez črpalke in deluje na razliko v gostoti tekočine med segrevanjem in hlajenjem. Hladilna tekočina se segreje v kotlu, postane manj gosta in lahka, zaradi česar je usmerjena navzgor. V hladnem stanju se voda premika skozi izstopni dvižni vod - cev z velikim premerom. Vzdolž ožičenja in do grelnih naprav se hladilna tekočina premika od zgoraj navzdol in se ohladi, ko se sprosti toplota.

Ko je hladna, se gostota vode poveča in se usmeri v grelni rezervoar. Cevovod je nameščen pod kotom. Za sistem je značilna energetska neodvisnost - lahko se uporablja v zasebni hiši ali v podeželski hiši. Med pomanjkljivostmi naravne cirkulacije:

• zapletenost namestitve zaradi cevi velikega premera;
• neestetski videz;
• potreba po občasnem dolivanju hladilne tekočine;
• majhna površina ogrevanih prostorov.

Sistem uporablja odprto posodo, ki pušča.

Prisilna cirkulacija

Za komunikacije se uporablja obtočna črpalka, ki aktivira gibanje vode. Sistem odlikujejo enostavnost namestitve, napredne zmogljivosti in majhen premer cevi. Temperaturo uravnava uporabnik sam ali pa jo nastavi samodejno. Pomanjkljivost prisilnega kroženja je energetska odvisnost.

Pravila namestitve

Pravila za povezovanje opreme in ustvarjanje sistema so odvisna od njegove vrste.

Zahteve za namestitev odprtega sistema

Pri nastavitvi morate:

• Izberite najnižjo točko za vir toplote in najvišjo točko za rezervoar.
• Za gibanje hladilne tekočine uporabite cevi z velikim premerom.
• Za normalizacijo tlaka je potreben ozek cevovod.
• Namestite visok dvižni vod, ki bo enakomerno porazdelil vodo.
• Izogibajte se velikemu številu zavojev, razcepov in povezav.
• Namestite sistem v omejenem prostoru - do 159 kvadratnih metrov.
• V zasebnih gospodinjstvih je bolje namestiti dober cirkulacijski sistem.

Odprti sistem je primeren za majhno podeželsko hišo ali kočo.

Postopek namestitve zaprtega sistema

Če je nameščen zaprt ogrevalni sistem s črpalko in ekspanzijsko posodo, morate:

• Kotel postavite v klet, ekspanzijsko posodo pa na podstrešje.
• Poskrbite za kakovostno toplotno izolacijo prostorov s kontejnerjem in dvižnim vodom.
• Ne uporabljajte velikega števila oblikovanih elementov.
• Izogibajte se pregrevanju vode.
• Izpustite hladilno tekočino, če se sistem pozimi ne zažene.
• Oblikujte naklon cevi 2-3 mm na 1 m konture.

Načela za izračun prečnega prereza in naklona zaprtega ogrevalnega cevovoda so predpisana v SNiP 2.04.01-85.

Samostojna organizacija ogrevalnega sistema

Dobro in kakovostno možnost ogrevanja je mogoče narediti z lastnimi rokami, če upoštevate stroške načrtovanja, nakup opreme in kompleksnost organizacije. Najboljša možnost za zasebni dom bi bila zaprta vrsta komunikacij z obtočno črpalko in rezervoarji. Njegovo ustvarjanje poteka na naslednji način:

1. Komunikacijski izračuni. Naročeno pri oblikovalskem podjetju ali izdelano s spletnim kalkulatorjem.
2. Usklajevanje projekta, pridobitev dovoljenj in tehničnih pogojev.
3. Nakup opreme. Potrebovali boste ogrevalni kotel, črpalko, cevi, ekspanzijsko posodo, radiatorje (tokokroge, če nameravate imeti ogrevana tla), zračnike, zapiralne naprave in avtomatske krmilnike.
4. Montaža kotla in oprema kotlovnice. V prostoru je organizirano kakovostno prezračevanje in nameščen dimnik. Stene, tla in stropne površine so obložene z ognjevarnimi materiali.
5. Montaža obtočne črpalke, razdelilnika in merilnih instrumentov.
6. Cevovodne povezave z lokacijami baterij.
7. Montaža radiatorjev.
8. Tlačni preizkus sistema. Prvi zagon se izvede v prisotnosti strokovnjakov.

Kolektorsko vezje je težko namestiti in je drago, vendar bodo s prilagoditvijo tokokrogov življenjske razmere v prostoru udobne.

Med odprtimi in zaprtimi komunikacijami za oskrbo s toploto je več razlik. Ogrevalni sistem je vredno izbrati glede na pogoje in lokacijo namestitve. Odprto avtocesto je enostavno organizirati sami. Strokovnjaki morajo ustvariti zaprt sistem.
