Kaminske peči z vodnim ogrevalnim krogom za dom

Za ogrevanje doma v vasi brez oskrbe s plinom, podeželske hiše ali poletne hiše je primerna kaminska peč z vodnim krogom. Enota deluje na trdo gorivo in zagotavlja vzporedno ogrevanje prostora in hladilne tekočine v ceveh. Voda se lahko uporablja kot vir toplote in za gospodinjske potrebe. Pred namestitvijo opreme se morate odločiti za material izdelave in razumeti tehnologijo povezave.

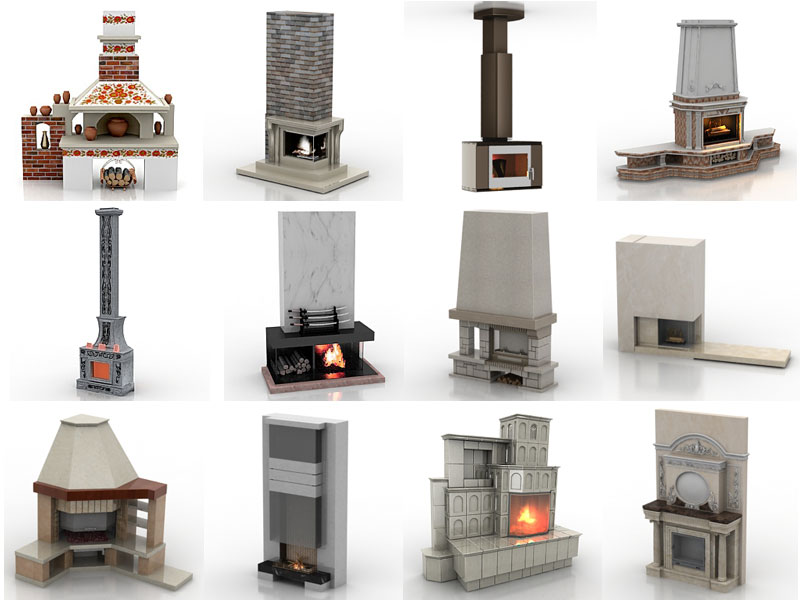

Glavne vrste kaminskih peči z vodnim krogom

Peč je izbrana v fazi načrtovanja hiše. To vam bo omogočilo povezovanje strukture z drugimi predmeti in skrivanje njene vezave. Pri nameščanju ogrevalnih enot po gradnji upoštevajte njihove sorte.

Jekleni modeli

So cenovno ugodni in enostavni za uporabo. Toplotni izmenjevalnik je izdelan iz toplotno odporne kovine debeline 3-5 mm in nima šivov.Za zunanjo oblogo uporabljamo šamot, keramiko in litoželezne pločevine. Lovilec dima, delilnik plamena in usmerjevalnik kurišča so iz jekla ali litega železa. Rešetka je izključno litoželezna.

Zaradi prožnosti materiala ima lahko struktura poljubno obliko. Šamotna ali keramična obloga podaljša življenjsko dobo peči.

Jekleni deli so podvrženi koroziji, zato je treba peč ogrevati v načinu z minimalnim nastajanjem kondenzata.

Kamini iz litega železa

Kamini iz litega železa se lahko priključijo na skupni radiatorski sistem in zagotavljajo učinkovito ogrevanje hiše katere koli velikosti. Naprava vključuje naslednje elemente:

• toplotni izmenjevalnik, opremljen s tuljavo - uporablja se za kroženje vode;
• ogrevalni krog - nanj je priključena tuljava;
• vezje, sestavljeno iz radiatorjev, ekspanzijskih rezervoarjev, cevi z okovjem in črpalke;
• odprto ali zaprto kurišče;
• rešetka - potrebna za prezračevanje zračnih mas in odstranjevanje produktov zgorevanja;
• pepelnik z izvlečnim pladnjem - pepel pade nanj med čiščenjem;
• dimnik z zbiralnikom dima za pritrditev.

Peč iz litega železa ne kuri kisika v prostoru, ima visoko toplotno kapaciteto in se dolgo časa ne ohladi. Ko je izpostavljen visokim temperaturam, material ne poči in se ne deformira.

Kombinirani modeli

Kamini z dolgim ​​gorenjem so primerni, če imate hišo z več sobami ali podeželsko kočo. Kombinirane modifikacije so izdelane z jeklenim ohišjem in deli iz litega železa, ki so izpostavljeni ognju. Najpogosteje je to kurišče in kuhalna plošča.Ohišje iz nerjavečega jekla preprečuje pokanje litine zaradi temperaturnih sprememb, litoželezne stene pa preprečujejo taljenje jekla ob pregretju.

Predstavljena je zasnova kaminske peči z dolgim ​​gorenjem z vodnim krogom za ogrevanje:

• zgorevalna komora, v kateri so položena drva;
• predel za pepel z rešetko in izvlečno posodo za pepel pod njo;
• komora za naknadno zgorevanje piroliznega plina;
• pregrada med kuriščem in predelkom za naknadno zgorevanje;
• dimniška cev, kjer je cev izpuščena;
• vrata iz litega železa ali toplotno odpornega stekla.

Izdelke odlikuje visoka učinkovitost, kompaktnost in vzdržljivost. Keramične obloge zagotavljajo estetski videz in dodatno toplotno zmogljivost.

Kasetni kamini

Kasetni kamin je po videzu podoben klasičnemu kaminu na drva. Za izdelavo kurišča, okvirja in sten se uporablja jeklo ali lito železo. Grelne enote lahko delujejo samodejno, brez stalnega nadzora uporabnika. Končna obdelava telesa služi kot zaščitna funkcija in je izdelana iz keramičnih ploščic, naravnega ali umetnega kamna.

Izdelek se razlikuje od standardnih modifikacij:

• učinkovitost – značilna za zaprte modele;
• vsestranskost - zaradi visoke učinkovitosti se uporabljajo kot glavni in pomožni vir toplote;
• prisotnost kontaktnega dimnika z majhnim prečnim prerezom in skrajšano cevjo za hitro odstranjevanje produktov zgorevanja;
• kasetni elementi – kaseta omogoča hitro segrevanje in je opremljena s sistemom vgrajenih zračnikov;
• ognjevarna vrata iz matiranega ali prozornega stekla.

Za intenzivno ogrevanje lahko namestite razdelilni kovinski disk.

Glede na moč, dimenzije opreme in kvadraturo ogrevane površine lahko izberete naslednje kasete:

• za vgradnjo v odprto kurišče: zagotavljajo minimalno toploto, vendar so primerni, če imate majhno kočo z 1-2 sobama;
• za vgradnjo v zaprto kurišče: razlikujejo se po moči in učinkovito ogrevajo veliko hišo.

Kasetna peč se hitro ohladi, vendar je za čim večje ohranjanje toplote nameščen opečni portal.

Kotni vodni kamini

Kotna različica grelnih enot ima obliko trikotnika ali peterokotnika. V prvem primeru ni pečice, v drugem pa je velika kuhalna plošča za kuhanje.

Zadnje stene kamina so nameščene pravokotno drug na drugega. Strukture so primerne za majhne prostore, so ergonomske in kompaktne. Spodnji del kaminskega polja je opremljen s sušilcem za drva ali izvlečnim puhalom. Ob straneh so lahko okrasne opečne omare. Zgorevalna komora kamina ima polkrožno, kvadratno, pravokotno ali trapezoidno obliko.

Kotne strukture imajo več prednosti:

• kompaktnost v primerjavi s stenskimi ali otočnimi enotami;
• racionalna uporaba majhne sobe;
• enostavnost samonamestitve;
• možnost dekoracije z ometom, keramičnimi ploščicami, gotovim portalom.

Kotne modifikacije ustvarjajo maksimalno toploto z minimalnimi dimenzijami.

Prednosti in slabosti vodnih peči-kaminov

Kaminski vložki in peči s tekočim toplotnim izmenjevalnikom imajo številne prednosti:

• neodvisnost od elektrike in plina - za zlaganje se uporabljajo drva;
• kompaktne dimenzije, primerne za katero koli območje prostora;
• Lahko se uporablja za ogrevanje in kuhanje;
• vzdrževanje udobne temperature v veliki hiši;
• enakomerna distribucija in dobava toplote oddaljenim prostorom;
• visoka učinkovitost z minimalnimi stroški goriva;
• delovanje peči z vezjem in rezervoarjem za oskrbo s toplo vodo;
• varnost - zunanji deli ohišja z oblogo se ne segrejejo;
• priključitev na radiatorski sistem ogrevanja.

Peč kamin z vodnim sistemom ima več pomanjkljivosti:

• minimalna avtomatizacija opečnih in kovinskih modelov;
• čas, porabljen za polaganje kurišča in prižiganje ognja;
• nastajanje saj, saj in dima pri uporabi drv iz iglavcev, češnje, vrbe;
• hitro hlajenje jeklenih modifikacij;
• Vse enote niso primerne za kurjenje premoga.

Peč lahko ogrevate s poleni iz gabra, trepetlike, breze, bukve ali posebnimi briketi.

Značilnosti izbire, namestitev in delovanje naredi sam

Kamin, opremljen s sistemom s krogotokom in kotlom, je primeren za vodno ogrevanje vseh prostorov v hiši. Na sistem je povezan preko cevi v kurišču. Pri nakupu opreme morate upoštevati:

• Značilnosti varne namestitve in povezave s komunikacijami.
• Moč. Za hišo s skupno površino 100 m2 so primerni modeli od 7 kW; v prostorih, manjših od 80 m2, je sprejemljiva oprema nizke moči. Upoštevati je treba, da se 1 kW moči porabi za ogrevanje 10 m2 stanovanja.
• Material. Jeklene enote so, čeprav poceni, bolj dovzetne za korozijo. Litoželezni dolgo akumulirajo toploto, vendar je njihova cena dražja.
• Prisotnost načina dolgega gorenja.Takšne naprave so energetsko učinkovite in imajo 75-90% izkoristek.
• Popoln komplet. Standardni vodni kamin je opremljen s pepelnikom, cevmi, dimnikom, kuhalno ploščo in toplotno odpornimi vrati.
• Možnost dodajanja antifriza v sistem. Raztopina glicerina, etilen glikol in propilen glikol ne zmrznejo pri -30 stopinjah.

Vsi tehnični parametri so v dokumentaciji proizvajalca.

DIY namestitev

Kompaktnost in majhna teža opreme za kamin odpravlja potrebo po izgradnji masivnih temeljev. Dovolj je, da naredite tla iz pločevinastega materiala, položite ploščice ali drugo ognjevarno prevleko. Samonamestitev se izvede na naslednji način:

1. Odstranjevanje originalne embalaže in preverjanje celovitosti strukture.
2. Kontrola končnega premaza po ravni.
3. Postavitev cevi na isto raven kot kanal za odvod dima.
4. Montaža elementov za izpust plina.
5. Montaža rešetk, pepelnika, rešetke in lopute.
6. Tesnjenje mesta povezave med kaminom in dimnikom ter spojev in šivov.

Enokrožni cevovod je izoliran.

Pravila delovanja

Pri uporabi kaminov s hidravličnim izmenjevalnikom toplote morate upoštevati številne zahteve:

• Čiščenje kanalov za odvod dima iz saj 2-krat letno.
• Redno odstranjevanje pepela iz kurišča in pepelnika ob nabiranju.
• Odvajanje vode iz cevi, če se sistem ne uporablja poleti.
• Predhodni pregled radiatorjev, rezervoarjev, črpalk, armatur in filtrov pred začetkom ogrevanja.
• Čiščenje steklenih vrat s posebnimi sredstvi.
• Polnjenje toplotnih izmenjevalnikov z vodo, da preprečite izgorevanje.
• Oskrba s toplo vodo v načinu ogrevane peči.
• Uporaba obtočne črpalke z obvodom za izboljšanje učinkovitosti sistema.

Pozimi je dovoljeno vliti antifriz v komunikacije.

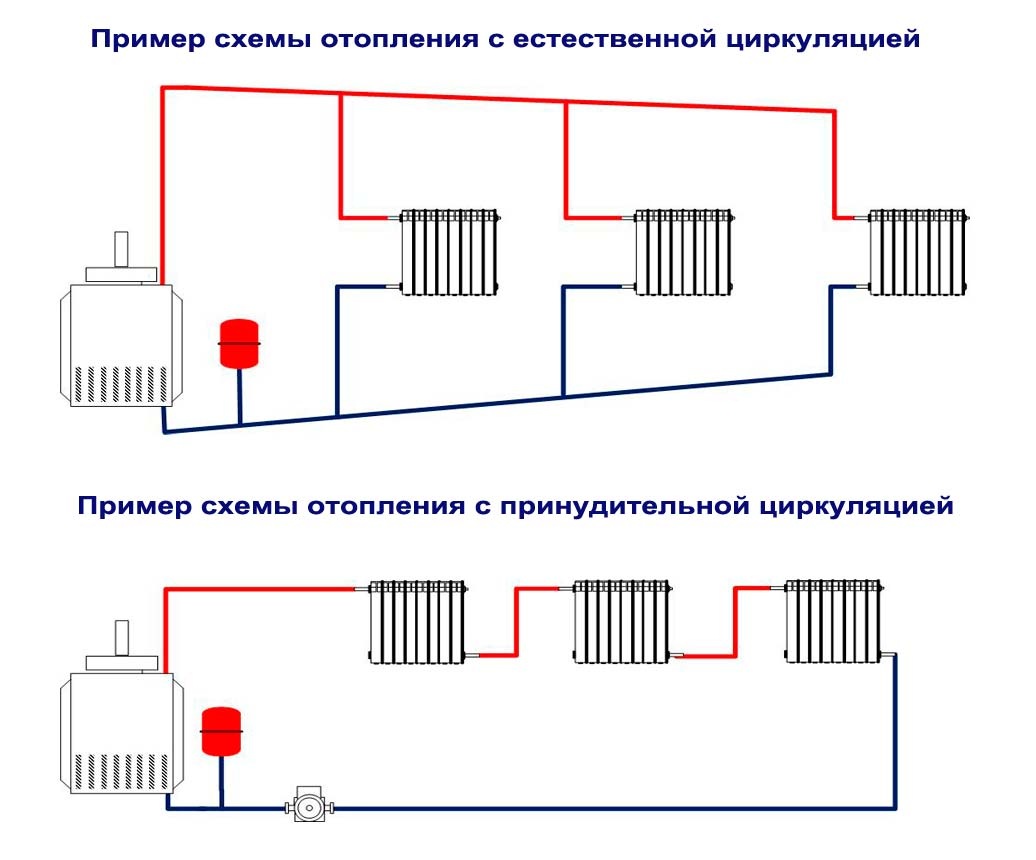

Značilnosti priključitve na ogrevalni sistem

Vodni kamin je priključen na sistem, če je v tokokrogu hladilno sredstvo, ob upoštevanju njegovega kroženja.

Naravni tip kroženja

Enote z vodnim krogom so povezane na naslednji način:

1. Konstrukcija pospeševalnega kolektorja za toplotnim izmenjevalnikom za dvig hladilne tekočine do najvišje točke.
2. Namestitev ekspanzijske posode na vrhu.
3. Gradnja toplovoda iz cevi s premerom najmanj 32 mm.
4. Ohranite naklon 5 cm na 1 m za normalno kroženje.

Za priključitev sistema na radiatorje uporabite cevi premera 16-20 mm.

Tip prisilne cirkulacije

Prisilno kroženje vode zagotavlja več odtenkov:

• ekspanzijska posoda je nameščena na katerem koli odseku avtoceste;
• baterije je mogoče povezati na kakršen koli način;
• Ni treba upoštevati naklona poti;
• Da preprečite pojav kondenzacije v kurišču, lahko uporabite avtomatsko enoto.

Na povratno cev za črpalko namestite ekspanzijsko posodo.

Pregled priljubljenih kaminskih peči z vodnim krogom

Sodobni proizvajalci proizvajajo vodne kamine za ogrevanje majhnih hiš in velikih prostorov. Potrošniki imajo raje več možnosti:

• Koza/K6, Kratki. Kompaktna grelna enota za majhno hišo z nastavljivo intenzivnostjo plamena. Moč je 8 kW, kurišče je litoželezno.
• Bavaria Trije kozarci, EcoFireplace. Peč z izvirno zasnovo jeklenega kurišča, zastekljenega s treh strani. Dimnik je povezan od zgoraj in od zadaj. Grelec s sekundarnim načinom zgorevanja lahko ogreva prostor približno 6 ur.
• Profesor Butakov, Termofor.Na voljo z vrati iz jekla, litega železa z oknom in oklopljenim sistemom konvekcijskih cevi. Primerno za opremljanje skladišča, hangarja za 1000 kvadratnih metrov. Učinkovitost je 80% zaradi usmerjanja zraka v komoro za naknadno zgorevanje s posebnimi curki.
• Vesela rdeča, MBS. Eleganten kamin za sobo 45 m2. Izdelano iz jekla in litega železa po metodi okvirja. Kurišče je uokvirjeno s šamotom, temperaturno razliko pa zgladi vermikulitni sekalnik. Učinkovitost – 82%.
• PC-01, Vezuv. Model s kuhalno ploščo bo ogreval hišo 150 kvadratnih metrov. Kurišče se ogreva z električnim ventilatorjem, sproščanje toplote pri dolgotrajnem gorenju je 5 ur. Intenzivnost zgorevanja uravnava loputa puhala.
• Lava, Guča. Litoželezna naprava z ogrevalno površino 89 m2 je opremljena z dvema regulatorjema - v kurišču in v pepelniku. Dimnik se priključi zadaj ali ob strani.

Vse kaminske peči so varne in opremljene z navodili za uporabo.

Kaminska peč z vodnim izmenjevalnikom toplote je primerna za objekte vseh velikosti. Enota je učinkovita, enostavna za namestitev in upravljanje. Pri izbiri morate upoštevati parametre moči, konstrukcijske posebnosti in ogrevano kvadraturo.
