Zakaj RCD sproži v grelnikih vode?

Pretočni in hranilni kotli so opremljeni z zaščitnimi izklopnimi napravami za zaščito pred električnim udarom ljudi in preprečevanje okvar. Ko je domače omrežje preobremenjeno ali pride do težav z ožičenjem, se sproži RCD na grelniku vode. Motnjo je mogoče zaznati in odpraviti neodvisno.

Značilnosti delovanja, izbire in priključitve RCD

Zaščitna naprava je potrebna za izklop električnega voda v primeru kratkih stikov in uhajanja toka. Naprava deluje na principu primerjave parametrov vhodnega in odhodnega toka. Z razliko 30 mA se tokokrog samodejno odpre. Oseba, ki se dotakne ohišja opreme, se ne more poškodovati z električnim tokom.

Zahteve za zaščitno napravo

Varnostna naprava grelnika vode mora izpolnjevati naslednja merila:

• Moč. Indikator je odvisen od nazivne moči domačega omrežja in števila faz.
• Napetost na daljnovodu.Enofazni modeli so primerni za grelnike, priključene na omrežje 220 V, trifazni - za omrežje 380 V.
• Stopnja zaščite. Optimalni modeli za stanovanje so tisti z izklopom za puščanje 30 mA.
• Lokacija namestitve. Za stanovanjski kotel ali grelnik v zasebni hiši so primerne modifikacije z oznako C16 in C25
• Razred. RCD razreda A so primerni za opremo z visoko porabo energije. Modeli razreda AC pogosto izgorejo.

Naprava je nameščena v vtičnico ali stikalno ploščo. V slednjem primeru se uporablja trižilni bakren kabel. Ker je grelec naprava z veliko močjo, boste morali vtičnico ozemljiti.

Razvrstitev naprav na diferenčni tok

Kakovostna naprava zagotavlja odklop porabnikov pod napetostjo, nadzoruje pretok konstrukcijskega toka in izklopi vezje, ko pride do razlike v vhodnem in izhodnem toku. Proizvajalci proizvajajo široko paleto naprav z različnimi lastnostmi, na podlagi katerih so razdeljene na več vrst.

Gospodinjska in električna vlečna napetost

Glede na pogoje, v katerih bo deloval RCD, lahko izberete naslednje vrste:

• AC - odziva se na nenadne ali počasi naraščajoče spremembe izmeničnega diferencialnega sinusnega toka.
• A - sproži nenadno povečanje ali počasno povečanje parametrov izmeničnega sinusnega in pulzirajočega enosmernega diferenčnega toka.
• B – izklopi ob spremembi izmeničnega, usmerjenega ali enosmernega toka.
• S in G sta selektivni napravi, opremljeni s časovnim zamikom izklopa.

Modeli z elektromehanskim krmiljenjem niso vezani na napajalno napetost. Signal zanje je diferenčni tok. Elektronske možnosti se napajajo iz električnega voda ali drugega vira.

Po številu polov

Glede na značilnosti električnega omrežja lahko izberete RCD:

• 2P ali dvopolni. Primerno za enofazne vode. Opremljeni so s 4 parnimi sponkami na vsaki strani za priključitev na ničlo in fazo.
• 4P ali štiripolni. Primerno za trifazna in enofazna omrežja. Na vsaki strani naprave so 3 sponke za faze in ena za priklop nevtralnega.

RCD primerja tokove, zato mora število polov ustrezati številu vodnikov.

Po nazivnem toku

Vrednost mora biti enaka ali večja od skupne ocene stikal za skupine. Za domačo uporabo so primerne modifikacije 6000 A, če pa je v bližini nova hiša in transformatorska postaja, je na vhodu nameščen RCD 10 kA.

Z diferenčnim tokom

Optimalne za zaščito ljudi in živali bodo naprave, ki delujejo pri diferenčnem toku 30 mA. Stikala, ki delujejo pri tokovih 100 mA ali več, se uporabljajo za namene požarne zaščite - popolnoma bodo izklopila napetost.

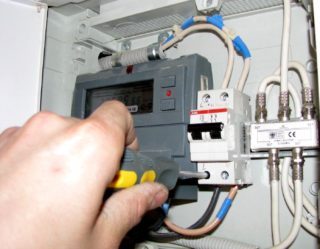

Naprave so nameščene na steno, na DIN letev. Obstajajo naprave, ki imajo zasnovo nosilcev, adapterjev in vtičnic.

Glavni in dodatni razlogi za sprožitev

Če kotel izklopi stroj, so razlogi najpogosteje naslednji:

• Poškodba izolacije električnih modelov z grelnimi elementi-cevmi. Zaščitna plast se uniči, ko voda pride v stik s prevodnimi komponentami. Če želite preveriti del, ga boste morali odstraniti iz rezervoarja in pregledati. Razpoke kažejo, da je treba grelec zamenjati.
• Puščanje toka.Pojavijo se pri priključitvi grelnika vode na staro napeljavo, kabel z izpostavljenimi žicami, mehanske poškodbe izolacije in napake pri montaži.
• Kratek stik izpostavljenega kabla z ohišjem. Ko pride gola žica v stik s telesom, se stroj trajno izklopi. Pojav vodi do električnega udara.
• RCD ni v skladu s parametri napetosti in moči. Knockout je občasen - naprava preprosto ne more obvladati obremenitve.
• Okvara same naprave. Glavni razlogi so obraba sprožilnega mehanizma ali zataknjen testni ključ.

Pogosto pride do zaustavitve po segrevanju vode. Motnja se pojavi pri kotlih z deformiranimi telesi v stiku s fazo.

Zakaj se RCD kotlov Termex sproži?

Pretočni in akumulacijski grelniki vode Termex so priljubljeni zaradi enostavne povezave, prostornine rezervoarja, dobre moči in nizkih stroškov. Ko se med delovanjem sproži RCD, je možno, da je grelnik vode Termex poškodovan ali da je električno omrežje pokvarjeno:

• Razčlenitev trupa. Če obstaja ozemljitev, bo naprava delovala takoj.
• Zlomljena napeljava v sobi. Najpogosteje je poškodovan nevtralni.
• Mehanska poškodba grelnega elementa. Grelna tuljava pride v stik z vodo v prisotnosti trajnega kamna.
• Stik med ohišjem in fazo. Izklop se zgodi po segrevanju vode.
• Ozemljitveni vod dvižnega voda je priključen na ničelno omrežje. Če se kotel vklopi, obstaja nevarnost poškodb.
• Okvara samega RCD. Kitajske popolne naprave pogosto ne uspejo. Treba jih je spremeniti.
• Nosilnost je presežena. Ko so kotel, štedilnik in likalnik vključeni hkrati, se aktivira zaščita pred preobremenitvijo omrežja.

Kotli so nameščeni samo z ozemljitvijo.

Značilnosti popravila in zamenjave RCD

Če stroj izklopi, ko je kotel vklopljen, obstaja velika verjetnost okvare. Če imate izkušnje, orodja in dele, lahko popravite okvarjen RCD. Optimalna rešitev za lastnike je zamenjava naprave. Za določitev njegove verjetnosti je potreben mesečni pregled. Če želite to narediti, uporabite gumb za ustvarjanje umetnega puščanja.

Nianse popravil

Težava popravila je v pomanjkanju diagrama. Zato morate pri odpravljanju težav sami upoštevati naslednji algoritem:

1. Odstranjevanje tesnila in vijakov na ohišju.
2. Odstranjevanje pritrdilnih elementov z izvijačem z zarezo in razstavljanje naprave.
3. Izdelava vezja z risanjem iz tiskanega vezja.
4. Testiranje naprave. Uhajajoči tok se simulira z uporabo napetosti z upora na ojačevalnik. Puščanje je označeno z aktiviranjem triaka in zaprtjem tokokroga.
5. Odpravljanje težav in sestavljanje naprave.

Za zaščito pred puščanjem, preobremenitvami in kratkimi stiki mora biti grelnik vode priključen prek RCD ali avtomatskega odklopnika.

Izpad naprave za varnostni izklop kotla se pojavi iz več razlogov. Okvaro lahko ugotovite sami. Ker RCD ni opremljen z vezjem in je zapletena naprava, ga je lažje zamenjati kot popraviti.
