Priključitev električnega kotla na ogrevalni sistem v zasebni hiši

Za sodobnega uporabnika je ogrevalna shema zasebne hiše z električnim kotlom praktičnega pomena, ko morate samostojno namestiti kupljeno opremo. Še preden ga kupite, boste morali razumeti vrste ogrevalnih kotlov, pa tudi značilnosti njihove namestitve in povezave. Prav tako je pomembno pravilno oceniti prednosti in slabosti kotlovske opreme, nameščene v podeželski hiši.

Prednosti in slabosti

Prednosti ogrevanja zasebnih domov z električnimi kotli vključujejo:

• udobne razmere, ustvarjene z ogrevanjem z minimalnimi stroški;
• visoka učinkovitost z relativno majhnimi dimenzijami;
• enostavnost namestitve, ob upoštevanju dobro izbrane lokacije;
• enostavnost vzdrževanja in varno delovanje kotla;
• široka izbira zmogljivosti in prijaznost do okolja.

Zahvaljujoč tem zmogljivostim je uporabniku enostavno izbrati model, ki je optimalno primeren za ogrevanje prostorov katere koli kategorije. Prednosti električnih kotlov so relativno nizki stroški.Varnost delovanja se kaže v odsotnosti odprtega ognja, kot je opaziti pri plinskih kotlih, prijaznost do okolja pa se kaže v odsotnosti produktov zgorevanja, ki onesnažujejo okolje.

Slaba stran električnih kotlov je velika poraba energije in potreba po ozemljitvi ohišja. Za rešitev prve težave je mogoče kupiti opremo z vgrajenim medpomnilnikom. Drugo je mogoče odstraniti z namestitvijo zanesljive ozemljitvene zanke, ki se nahaja na parceli eno- ali dvonadstropne hiše.

Izbira kotla

Glavni kriteriji za izbiro naprav za zasebno porabo so njihova toplotna moč, značilnosti napajalnega omrežja in način električnega ogrevanja. Glede na zadnjo značilnost imajo vsi električni kotli naslednje izvedbe:

• grelne naprave, opremljene z vgrajenimi grelnimi elementi;
• elektrodne enote;
• indukcijski kotli.

Prvi modeli na seznamu so najpogostejši, kar je razloženo z nizkimi stroški in enostavnostjo vzdrževanja. Nesporna prednost takšnih kotlov je varnost delovanja. V primeru padca tlaka ogrevalnega sistema in puščanja hladilne tekočine iz njega zaščitni mehanizem odklopi grelni element iz omrežja, po katerem se ogrevanje vode ustavi, dokler se ne napolni.

V elektrodnih kotlih se izvaja dobro znani fizikalni pojav, imenovan elektroliza. Pri prehajanju izmeničnega toka skozi elektrolit se zaradi kaotičnega trka ionov električna energija neposredno pretvori v toplotno. Zaradi neposredne proizvodnje toplote je izkoristek takih kotlov zelo visok.Po drugi strani pa te enote zahtevajo stalno spremljanje stanja toplotnega okolja, kar oteži nadzorni sistem in poveča stroške opreme.

Načelo delovanja indukcijskih kotlov temelji na pojavu elektromagnetne indukcije. Ko tok teče skozi navitje na keramični cevi, se feromagnetni element, ki se nahaja v notranjosti, segreje pod vplivom vrtinčnega polja. Iz njega se toplota prenese na vodni nosilec

Prednosti indukcijskih kotlov vključujejo relativno majhne dimenzije in vzdržljivost. Tako kot oprema, opremljena z grelnimi elementi, lahko tudi ti izdelki delujejo s hladilnimi tekočinami katere koli vrste (voda, antifriz, destilat itd.).

Izbira mesta namestitve

Trenutni standardi ne predvidevajo omejitev glede določenega mesta namestitve električnega kotla. Izbran je zaradi varnega delovanja ob upoštevanju njegovih maksimalnih lastnosti (največje moči) in mora izpolnjevati naslednje zahteve:

• zmožnost omejitve dostopa prebivalcev hiše do električne opreme;
• prisotnost ločene linije z razdelilno omarico, ki vam omogoča priključitev močne električne opreme;
• možnost ozemljitve telesa kotla.

Za izpolnitev prve zahteve je smiselno namestiti zmogljivo talno enoto izolirano - v garaži ali pomožnem prostoru. Kompaktne stenske modele lahko postavite v kuhinjo ali poleg vhodne naprave. Posebna pozornost je namenjena možnosti priključitve ogrevalnega voda z ožičenjem na baterije. Poleg tega mora izbrana lokacija omogočati enostaven dostop do enote v primeru popravila ali vzdrževanja.

Dodatna oprema

Ožičenje električnih kotlov je urejeno na podlagi uporabe naslednjih obveznih elementov:

• Obtočna črpalka, ki se uporablja za premikanje hladilne tekočine skozi ogrevalni krog, da prenese toplotno energijo na baterije, ki lahko ogrevajo okoliški prostor.
• Ekspanzijska posoda, namenjena začasnemu kopičenju odvečne hladilne tekočine, ko se pregreje.
• Manometer, ki spremlja tlak v sistemu.
• Avtomatska naprava za odzračevanje zraka (ventil Maevsky).
• Varnostni ventil, ki se aktivira samo v nujnih primerih - ko vodni medij zavre, ko se črpalka ustavi ali ko se rezervoar prelije.

Postopek delovanja zadnjega elementa vključuje odvajanje odvečne hladilne tekočine v kanalizacijski sistem.

V skladu z zahtevami standardov je pri vgradnji električnega kotla obvezna namestitev varnostne skupine, ki podvaja funkcije nekaterih naprav.

Diagrami ogrevalnega sistema z električnim kotlom

Odvisno od konstrukcijskih značilnosti enote in njene funkcionalnosti se bodo diagrami povezave električnega kotla z ogrevalnimi sistemi razlikovali. Možne so naslednje možnosti:

• Če imate črpalno opremo in ekspanzijsko posodo, bo potreben bolj zapleten krog električnega ogrevalnega kotla.
• Njegova poenostavljena različica je v povpraševanju, če te komponente niso na voljo.
• Popolnoma druga možnost je potrebna, če ima sistem cevovod z vmesnim rezervoarjem ali zahteva povezavo s posrednim ogrevalnim kotlom.
• Pri uporabi diagrama za povezovanje kotla na trda goriva in električnega kotla v en sistem se uporablja posebna metoda preklopa.

Pri kombiniranju opreme s plinskim kotlom bo potreben popolnoma drugačen pristop. Pri izbiri enote z dvojnim krogom bo morala zasnova vezja zagotoviti priključni vod za ogrevanje in toplo vodo.

Priklop in zagon naredi sam

Posebna shema za priključitev električnega kotla na ogrevalni sistem je izbrana ob upoštevanju naslednjih vidikov:

• Na električno vtičnico lahko priključite grelne enote z močjo do 3,5 kW.
• Za ogrevanje hiše z električnim kotlom z močjo do 7 kW, boste morali njegov napajalni kabel priključiti neposredno na stroj, nameščen v razdelilni plošči.
• Vzorci kotlovske opreme z deklarirano močjo do 12 kW so običajno priključeni na enofazno omrežje z napetostjo 220 voltov.
• Za enote z večjo energetsko intenzivnostjo bo potreben trifazni 380-voltni daljnovod.

Pred zagonom je potrebno preveriti priključitev ustreznih komponent električnega kotla na ogrevalni krog.

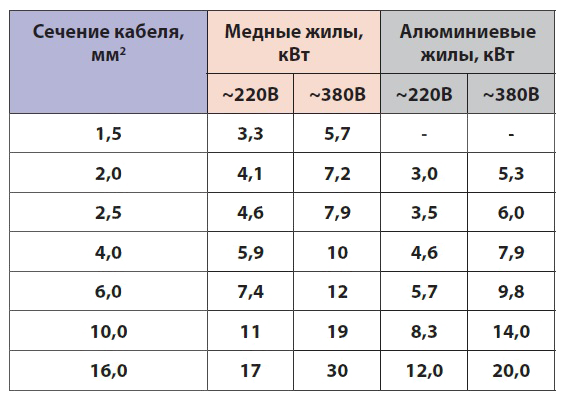

V skladu z zahtevami PUE je enota priključena na električno omrežje s kombinacijo RCD in odklopnika, izbranega glede na nazivno porabo toka. Vrednost slednjega je navedena v potnem listu nameščene opreme in se upošteva na fazo. Prerez žil napajalnega kabla je izbran po posebnih tabelah in je odvisen od moči priključene enote.

Poskusna vožnja

Preden zaženete kotel, boste potrebovali:

1. Preverite zanesljivost električnih kontaktov in tesnost spojk ter odsotnost puščanja v pipah in cevnih spojih.
2. Ogrevalni sistem napolnite s hladilno tekočino s pipo za ličenje.
3. Odzračite zrak iz sistema skozi ventil Mayevsky ali podobno napravo.

Pri zagonu je potrebno spremljati tlak v sistemu s pomočjo vgrajenega manometra.
