Priključitev vodnega talnega ogrevanja v zasebni hiši

Če želite namestiti ogrevana vodna tla z lastnimi rokami, morate razumeti vse zapletenosti njegove namestitve ob upoštevanju glavnih značilnosti ogrevane strukture. Upoštevati boste morali število sob v hiši in skupno površino vseh njenih prostorov. Na podlagi tega se določi potreba po potrošnem materialu, pa tudi skupni stroški ureditve ogrevalnega sistema.

Sheme polaganja

Preden začnete nameščati vodno ogrevana tla, morate pripraviti diagram, ki prikazuje lokacijo naslednjih delovnih elementov:

• ogrevalni kotel - fizični vir toplote;
• distribucijska enota - zbiralnik;
• komplet bakrenih ali polipropilenskih cevi, ki tvorijo ožičenje ogrevalnega kroga.

Viri toplote v hiši so kotli, ki za razsvetljavo uporabljajo trda ali tekoča goriva. Možnosti uporabe plinske opreme, ki se odlikuje po nizkih stroških, ali njenega električnega analoga ni mogoče izključiti. V tem primeru se obstoječ in delujoč ogrevalni sistem v hiši obravnava kot skrajni primer. Kot razdelilnik se običajno uporabljajo kompleti fitingov, nameščenih na dovodu in odvodu. Elementi sistema so razporejeni po naslednjih shemah:

• kača (več možnosti);
• polž;
• po bolj zapleteni kombinirani shemi.

Vsaka namestitvena operacija se izvaja na poseben način.

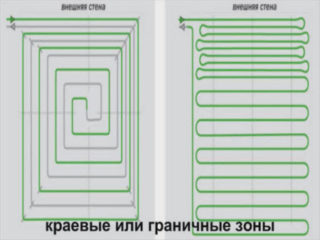

kača

V prvi možnosti se talna postavitev s kačo začne od sten vzdolž oboda prostora, nato pa se zoži proti sredini in postopoma pokriva uporabno površino v stanovanju. Ko dosežete sredino, se položena pot vrne nazaj v kotel. Zaradi tega se ena polovica tal med delovanjem segreje, druga polovica pa ohladi. Ta tehnika vam omogoča enakomerno porazdelitev toplote med delovanjem sistema.

Enak rezultat lahko dosežete, če začnete polagati kačo v obliki cevi, prepognjene na pol. Ena polovica je odgovorna za oskrbo s toplo vodo, druga, ki vodi od nasprotne stene, pa se uporablja kot povratek.

polž

Pri polžu so cevi zložene na enak način kot pri »kači« položene vzdolž spiralne trase v obliki kvadratne strukture. Najprej se izvajajo vzdolž sten, nato pa se postopoma premikajo proti središču prostora. Uporaba te tehnologije zagotavlja enakomerno segrevanje talnih površin. Včasih se uporablja kombinirana shema, ki združuje elemente obeh pristopov. Hkrati se območja tal, ki se nahajajo bližje stenam, segrevajo intenzivneje, kar omogoča zmanjšanje moči kotla ob ohranjanju intenzivnosti ogrevanja.

Porazdelitev ogrevalnih con lahko prilagodite na naslednje načine:

• uporaba spremenljivega koraka polaganja cevi;
• premik celotne strukture na eno stran;
• kombinacija različnih shem polaganja.

Če morate intenzivneje segreti tla v bližini zunanjih sten, je treba vrzeli med nitmi na tem mestu zmanjšati, bližje središču pa, nasprotno, povečati.

Diagram namestitve za ogrevana tla je pripravljen ob upoštevanju materiala obstoječe podlage. Prikazuje priključne točke na vir hladilne tekočine, možnost namestitve in odstranitev cevi na stene prostora in med njimi.

Tehnologije polaganja

Po zaključku izračuna vseh komponent sistema in izbiri ustrezne sheme nadaljujejo s pripravo gradbenih materialov, dodatne opreme in orodij. Po tem nadaljujejo neposredno z namestitvijo. Včasih so elementi takšnih tal položeni na polistirenske plošče, nameščene v določenem vrstnem redu na grobo podlago. Poleg tega se lahko za te namene uporabijo naslednje metode:

• polaganje polipropilenskih cevi neposredno na betonsko podlago;
• namestitev sistema v utore lesenih plošč, ki ostanejo po namestitvi talne obloge;
• polaganje na predhodno napolnjeno estrihno podlago.

Na ravnini, položeni na plošče, je mogoče bolje ohraniti toploto z uporabo podloge iz folije z delovno stranjo, položeno proti tlom. V skladu z navodili se med montažo spojna mesta posameznih elementov zalepijo s posebnim trakom.

Montaža in priključitev kolektorja

Razdelilnik, ki služi za razvod tople vode po sistemskih ceveh, je nameščen v ločenem prostoru ali v posebni razdelilni omari.Izdelan je v obliki 2 cilindrov iz nerjavečega jekla, varjenih na obeh straneh. Eden od teh surovcev skozi sistem cevi najprej sprejme in nato razdeli ogrevano vodo vzdolž delovnih krogov. Istočasno drugi valj od tam odvzame ohlajeno vodo in vrne medij k viru toplote.

Za njegovo kroženje se uporablja ločena črpalka, dopolnjena z nizom obvodnih ventilov ter ventilom in razdelilnim termostatom. Poleg funkcije distribucije tokov hladilne tekočine vam namestitev te enote omogoča regulacijo:

• temperatura vodnega okolja preko termostatskega ventila;
• stanje medijev, ki vstopajo v ogrevalni krog;
• njen pritisk v sistemu.

V slednjem primeru se za regulacijo uporablja električni pogon in sklop razdelilnih ventilov.

Postopek namestitve

Če želite sami namestiti ogrevana vodna tla v vašem domu, boste morali pripraviti popolnoma ravno površino. Če so na grobi betonski podlagi jasno vidne nepravilnosti, je treba narediti estrih. Zaporedje vgradnje vodnega ogrevanega poda na betonske podlage ali na posušen estrih je mogoče predstaviti v obliki naslednjih navodil po korakih:

1. Po obodu tal je nameščena robna izolacija na osnovi blažilnega traku, ki je pritrjen na stene prostora. Po debelini pokriva ravnino konstrukcije, vključno z izolacijsko plastjo, cevmi in estrihom z ojačano ojačitvijo.
2. Na betonska tla se položi zaščitni sloj folije, ki omogoča zadrževanje toplote v toplotnem izolatorju in betonskem estrihu. Polaga se z zaščitno ravnino proti premazu (npr. ploščicam).
3. Spoji med posameznimi elementi so zaprti s folijskim trakom.
4. Na izolacijo se montira izolacijski material v obliki plošč debeline do 50 mm.Vrstice toplotne izolacije so položene z rahlim zamikom.
5. Izolacijski sloj je prekrit s parnim izolatorjem - običajnim tipom polietilenskega filma.

Armaturna mreža se polaga na izolacijske plošče z razmakom 10x10 cm ali 15x15 cm. Višina omejevalnikov je izračunana za namestitev 2 rešetk: ena pod vodnim podom, druga nad njim. Polaganje cevi se začne s priključitvijo na odvodno cev montažnega razdelilnika.

Vse nadaljnje operacije izgledajo takole:

1. Cevovod je položen vzdolž sestavljene mreže, pritrjen nanjo z zateznimi objemkami.
2. Same cevi niso togo pritrjene na tla, ob upoštevanju tolerance za spremembe temperature hladilne tekočine.
3. Pri polaganju polipropilena po vzorcu "polža" se razdalja med cevmi vzdržuje znotraj 10-15 cm - to bo izboljšalo ogrevanje tal ob stenah.
4. Če eno vezje ni dovolj, je njegova površina razdeljena na dva dela z enakimi dolžinami cevi.
5. Po končani namestitvi je eden od koncev priključen na dovodno cev kolektorja.
6. Na vrhu položenih cevi je montirana tudi armaturna mreža, ki daje zaščitni prevleki dodatno trdnost.

Pred vgradnjo estriha se še ne v celoti dokončan sistem testira na tesnost, za katero se preveri s stisnjenim zrakom. Za to se uporablja kompresor, ki ustvarja tlak 4 bare. Če so spoji netesni, zrak zapusti sistem in tlak v njem pade.

Poleg testiranja s kompresorsko enoto so po veljavnih predpisih obvezni hidravlični preizkusi s toplo vodo.Da bi to naredili, se v sistem dovaja predhodno segreta tekočina, ki se nato vklopi nekaj ur. Ko je v dobrem stanju, tlak ne pade za več kot 0,03 MPa na uro.

Izdelava betonskega estriha se začne po zaključku vgradnje ogrevanega poda in zaključku celotnega niza testov. Najprej se polipropilenske cevi napolnijo z ohlajeno vodo, ki se vanje črpa pod nizkim pritiskom. Estrih je izdelan iz betona M300. Debelina sloja, ki pokriva drugo armaturno mrežo, je 3-5 centimetrov, skupna debelina estriha je 7-10 cm. Njegova površina se nato izravna z vibrirajočo letvijo, za katero so najprej nameščeni svetilniki. Z vibrirajočim orodjem iz betona odstranimo zrak in površino pripravimo na primer za polaganje ploščic ali linoleja.

Polaganje talne obloge je dovoljeno začeti 25-30 dni po utrjevanju betona. Sušimo ga pri pozitivnih temperaturah zraka na običajen, naraven način. Kadar je tlorisna površina večja od 30 m2 ali ena stena prostora dolga več kot 8 metrov, se uporabijo posebni krčni spoji, ki preprečujejo pokanje premaza. V prostorih z veliko bivalno površino so nameščeni med posameznimi tokokrogi, da prehajajo skozi polipropilenske cevi v območjih, kjer je urejen prehod glavnika v tokokrog. Na mestih, kjer se nahajajo, so cevni kanali posebej zaščiteni z valovitostjo, odseki armaturne mreže pa so previdno odrezani.

Krčni šiv je širok 10 mm in nato zatesnjen s silikonsko tesnilno maso.

Pravilen pristop k zagonu ogrevanega poda vključuje še en preskus tesnosti, ki se izvede po zaključku vseh del.Po poskusnem zagonu sistema je sprejeta dokončna odločitev o njegovem dovoljenju za trajno obratovanje.
