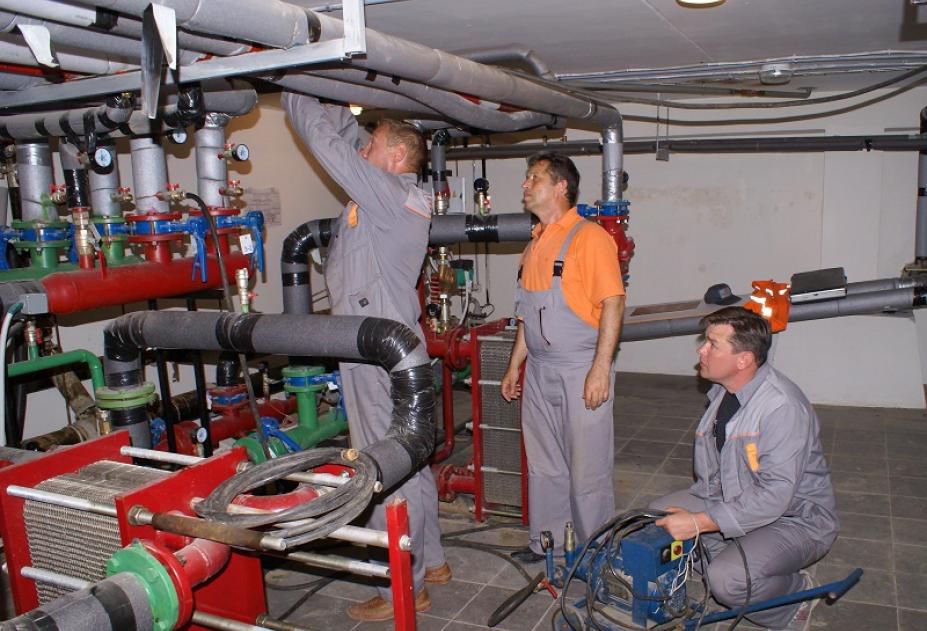

Za pravilno izvedbo katerega koli ogrevalnega dela je potrebno opraviti tlačni preizkus. To velja za skoraj vse sisteme oskrbe s toploto. Vendar se zaradi nepopolnega razumevanja pomembnosti postopka tega pravila vedno ne upošteva. Da bi se izognili izrednim razmeram, je treba razumeti, kaj je tlačno testiranje ogrevalnega sistema: stiskalnice, črpalke, tlak in drugi pomembni parametri in komponente.
Namen preskusa ogrevalnega tlaka
Med delovanjem oskrbe s toploto pride do naravnega spreminjanja dimenzij komponent: premera cevi, radiatorskih cevi, kotlov in varnostnih skupin. Kaj je testiranje ogrevalnega tlaka in kako lahko prepozna te težave?
Po vgradnji novega ogrevalnega sistema ali rekonstrukciji starega obstaja možnost nastanka mikrorazpok na spojih. Naprava za testiranje tlaka ogrevalnega sistema vam bo omogočila, da ugotovite te težave še pred začetkom ogrevanja. Bistvo njegovega dela je ustvariti povečan pritisk v določenem delu sistema ali celotnem omrežju.Vizualni pregled ali spremljanje stanja tlaka bo pomagal prepoznati problematična področja ogrevanja.
Tlačni preizkus ogrevanja z zrakom ali tekočino je potreben v naslednjih primerih:
- Po zaključku namestitvenih ali popravljalnih del;
- Pred začetkom kurilne sezone;
- Po izpiranju ogrevalnega sistema;
- Pri menjavi posameznih grelnih teles.
Za izvedbo tega postopka se uporabljajo črpalke za testiranje tlaka ogrevanja. Lahko so hidravlični ali pnevmatski. Priporočljivo je sestaviti načrt, po katerem se bo izvajal tlačni preizkus ogrevalnega sistema v stanovanju ali hiši. Najprej pa morate izbrati opremo in podrobneje razumeti procesno tehnologijo.
Pogosto je načrtovano tlačno testiranje ogrevalnih cevi kombinirano z njihovim izpiranjem. To je mogoče storiti z uporabo istih črpalk.
Vrste tlačnega testiranja oskrbe s toploto
Tlačni preizkus ogrevalnega sistema lahko sami opravite na več načinov. Ne razlikujejo se le po uporabljeni opremi, ampak tudi po postopku testiranja. Izbira je v veliki meri odvisna od kompleksnosti sheme oskrbe s toploto.
Najprej se morate seznaniti s standardi za tlačno testiranje ogrevalnega sistema. Neposredno so odvisni od nazivnega tlaka v sistemu, njegove dolžine in tehničnih pogojev delovanja določenih naprav za oskrbo s toploto. Proizvajalci radiatorjev navajajo nazivne vrednosti za testiranje tlaka. Za priključitev cevi in zapornih ventilov lahko te podatke vzamete iz predhodnega izračuna parametrov oskrbe s toploto.
Pri svojem delu lahko uporabite ročno črpalko za tlačni preizkus ogrevanja ali njen ekvivalent z električnim pogonom.Izbira ne bo vplivala na kakovost dela, ampak bo vplivala le na kompleksnost njegovega izvajanja.
Profesionalno stiskalnico za stiskanje ogrevalnih sistemov lahko najamete. To bo prihranilo denar pri nakupu drage namestitve.
Hidravlični tlačni preizkus oskrbe s toploto

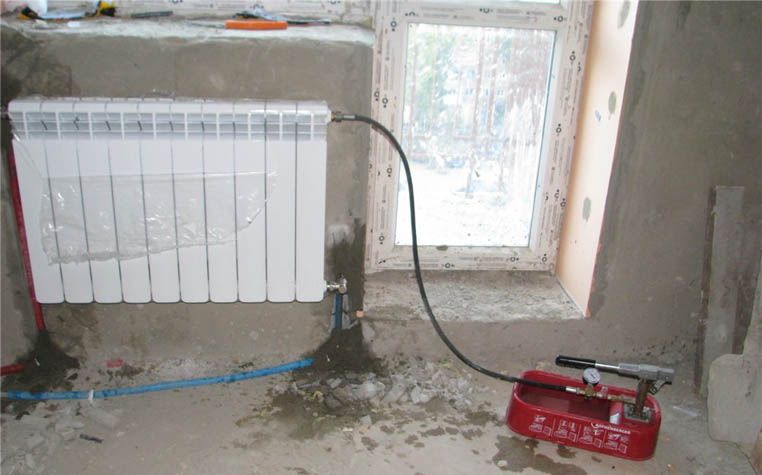

Najbolj priljubljen in učinkovit način za tlačenje ogrevalnega sistema v stanovanju ali hiši je hidravlična metoda. Za to je potrebno sistem (ali njegov del) napolniti s tekočino in s pomočjo črpalke dvigniti tlak na želeno raven.
Preizkus tlaka ogrevalnega sistema z lastnimi rokami s hidravlično metodo se izvede šele po analizi indikatorjev tlaka v sistemu. Če želite to narediti, morate poznati normalno vrednost tega indikatorja v sistemu. V avtonomnih vezjih je enak 2,5-3 atm. Pri centraliziranih lahko indikator tlaka doseže 4-5 atm.
Pred priključitvijo naprave za tlačni preizkus ogrevalnega sistema je priporočljivo preveriti stanje montažnih enot in vgrajenih komponent. Če to ni nov sistem, ga je treba splakniti. Če želite to narediti, lahko uporabite črpalke za testiranje tlaka ogrevanja.
Bistvo preskusa hidravličnega ogrevanja je naslednje:
- Po polnjenju sistema z vodo se izmeri indikator tlaka in izvede primarni nadzor - ni puščanja;
- Nato se z avtomatsko ali ročno tlačno preskusno črpalko ogrevanja tlak poveča. Njegova vrednost mora biti 20-30% večja od največje. Čas izpostavljenosti ne sme biti daljši od 20-30 minut;
- Vizualni pregled stanja cevovodov in radiatorjev;
- Zmanjšajte pritisk na normalno in se stabilizirajte v 5-6 urah.
Med tem postopkom se hladilna tekočina ne segreje. Visoke temperature vode lahko negativno vplivajo na stiskalnico za testiranje tlaka za ogrevalne sisteme.
Najpomembnejša naloga je določiti tlačni preizkus ogrevalnega sistema. Ne bi smelo biti kritično za elemente za oskrbo s toploto. Zato se morate pred izvedbo tega postopka seznaniti s tehničnimi lastnostmi cevi, radiatorjev, baterij in kotla.
Že rahlo znižanje tlaka v sistemu kaže na puščanje. Njegovo lokacijo lahko določite s pomočjo lista tankega papirja, ki ga pritrdite na montažna vozlišča.
Pnevmatski tlačni preizkus oskrbe s toploto
V redkih primerih se zrak uporablja za ustvarjanje potrebnega nadtlaka za ustvarjanje tlaka v ogrevalnem sistemu. Razlika je v večji delovni intenzivnosti dela in težavah pri določanju mesta prihodnjih puščanj.
V tem primeru veljajo enaki normativi za tlačne preizkuse ogrevalnih sistemov. Za bolj učinkovito preverjanje oskrbe s toploto pa bo treba uporabiti metodo spremljanja njenega stanja, ki se razlikuje od hidravlične metode.
Razlika je v naslednjih odtenkih:
- Predhodno čiščenje sistema za odstranitev smeti, vodnega kamna in tujih elementov;
- Priključitev naprave za tlačni preizkus ogrevalnega sistema. Po tem so vsi ventili pokvarjeni - pipe Mayevsky, odtoki in zračniki;
- Sistem se vbrizga s tlakom, ki presega normalno za 20-25%;
- Odčitki manometra se spremljajo v določenem časovnem obdobju. Če se tlak zmanjša, sistem ni popolnoma zatesnjen;
- Za določitev mesta prihodnjega puščanja je pnevmatska črpalka za tlačni preizkus dovoda ogrevanja izmenično povezana z različnimi deli sistema. Tako lahko najdete napako.
Ko je puščanje odpravljeno, se oprema znova vklopi in ponovno preverijo odčitki manometra. Ta metoda ni priporočljiva za uporabo pri avtonomnem ogrevanju zasebne hiše ali stanovanj, saj je težko prepoznati potencialno izredna območja v omrežju. Najpogosteje se tlačni preskusi ogrevanja z zrakom izvajajo v omrežjih na dolge razdalje, da se ne izgublja hladilna tekočina.
Pred stiskanjem ogrevalnih cevi je potrebno vizualno preveriti njihovo celovitost in preveriti stanje varjenih in vijačnih povezav.
Črpalke za testiranje tlaka ogrevanja
Če veste, kaj je tlačno testiranje ogrevalnega sistema in kako ga izvesti, morate razumeti vrste uporabljene opreme. Za izvedbo tega dela se uporabljajo posebne naprave, ki se razlikujejo po konfiguraciji, konstrukciji in tehničnih parametrih.

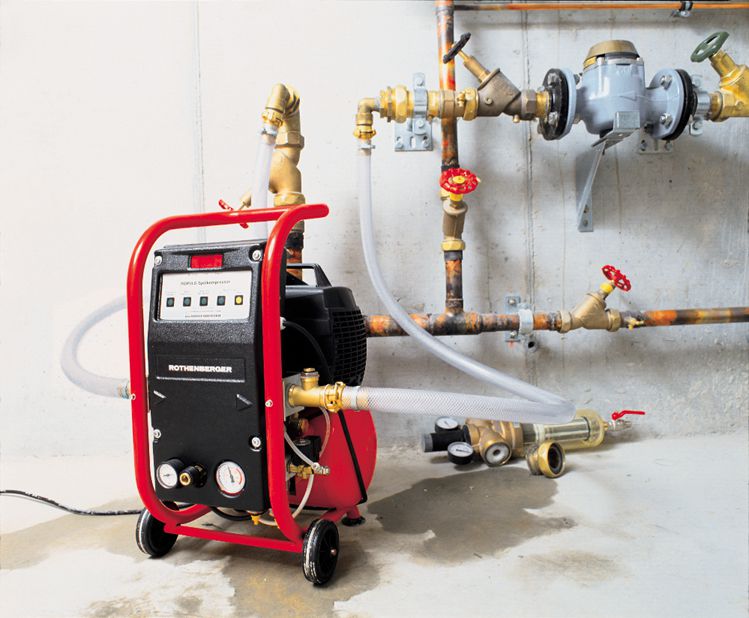

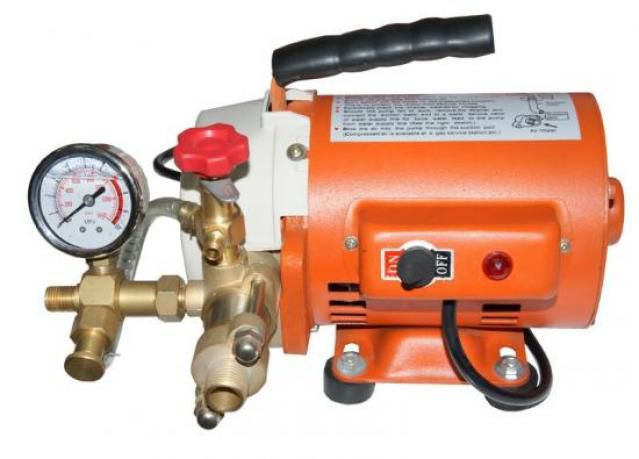

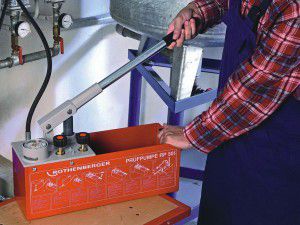

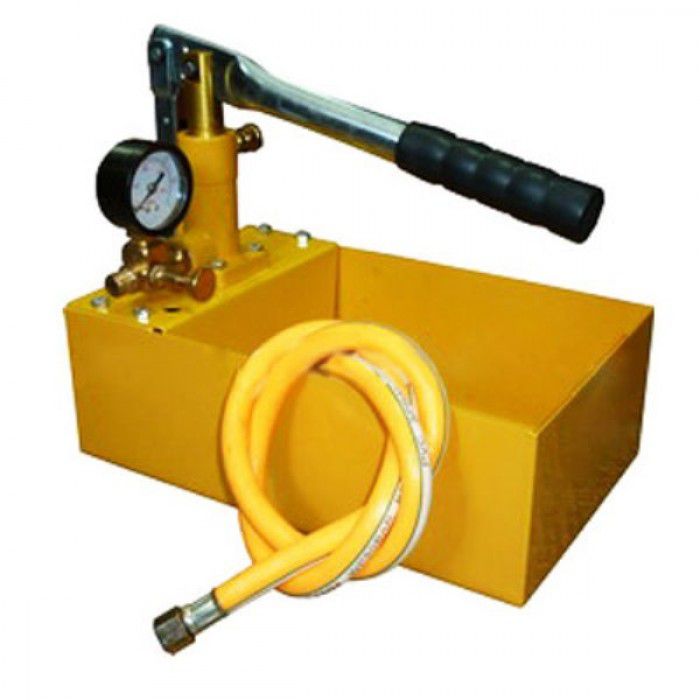

Ročni modeli črpalk za testiranje tlaka ogrevanja imajo batni sistem za ustvarjanje tlaka. Elektro - elektrarne za črpanje tekočin. Skoraj vsi so samosesalni. Pri majhnih količinah dela je priporočljivo uporabiti mehansko stiskalnico za stiskanje sistemov za oskrbo s toploto. Če je prostornina hladilne tekočine v ogrevanju dovolj velika, je bolj priporočljivo izbrati električno črpalko. Med seboj se strukturno razlikujejo na naslednje načine:
- membrana;
- Bat;
- Lopatica-rotor.
Najpogosteje se batni uporabljajo za hidravlično testiranje ogrevalnih sistemov v stanovanjih zaradi svoje dostopne cene in zanesljivosti. Če je dovod zraka v sistem paniran, je priporočljivo, da se odločite za drugo vrsto opreme. V tem primeru so membranske črpalke najboljša možnost. Z njihovo pomočjo lahko hitro in strokovno sami opravite tlačni preizkus ogrevalnega sistema.
Poleg konstrukcijskih značilnosti je treba upoštevati omejitve delovanja opreme:
- Vrsta hladilne tekočine. Pri nekaterih modelih ni priporočljivo uporabljati antifriza za stiskanje ogrevalnih cevi;
- Možnost pranja. Da bi to naredili, mora črpalka vključevati sistem za filtriranje vode;
- Specifikacije – največji dovoljeni tlak, zmogljivost, tlak.
Trenutno obstaja več modelov, ki so zasnovani za ustvarjanje zahtevanega tlačnega preskusnega tlaka za ogrevalni sistem.
| Model | Stroški, rub. |
| Ventil, 10 l. mehanski | 4880 |
| POE-60, električni | 23700 |
| NOR-63, mehanski | 8250 |
Nakup črpalke za tlačni preizkus ni praktičen. Najbolje ga je najeti. V povprečju se njeni dnevni stroški gibljejo od 5% do 10% stroškov izdelka.
Če zasnova črpalke nima filtrirnega sistema, ga je treba namestiti na dovodno cev. V nasprotnem primeru obstaja velika verjetnost okvare drage opreme med delovanjem.
Kako se izvaja tlačno testiranje oskrbe s toploto?
Pred samotlačnim preizkusom ogrevalnega sistema je treba opraviti vrsto pripravljalnih del. Najprej preverite stanje vseh elementov in poskusite ugotoviti morebitne okvare in okvare pred začetkom postopka.
Predhodno so določeni zahtevani standardi za tlačno testiranje sistema za oskrbo s toploto, ki so neposredno odvisni od njegovih dejanskih parametrov. Po potrebi se očistijo cevi in radiatorji. Če želite to narediti, morate odstraniti staro hladilno tekočino. Priporočljiva je uporaba univerzalnih tipov črpalk, ki so namenjene tako tlačnemu testiranju kot tudi izpiranju.
Nato se izvedejo naslednje faze dela:
- Polnjenje sistema s hladilno tekočino. Za tlačni preizkus je najbolje uporabiti navadno vodo, saj ima optimalno gostoto.
- Priključite stiskalnico in povečajte tlak v napeljavi na želeno raven.

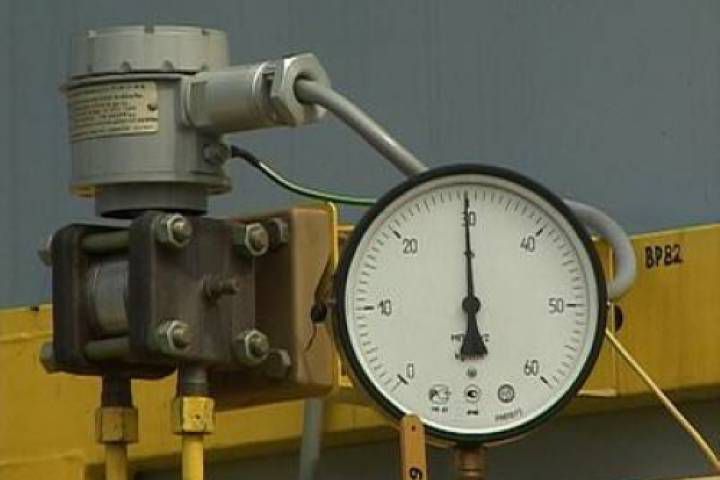

- Preverjanje odčitkov na indikatorju manometra.
Če se tlak v sistemu ne spremeni v 30-40 minutah, to pomeni, da vsi elementi delujejo pravilno in lahko opravite testni zagon ogrevanja. Stalno znižanje tlaka kaže na puščanje cevi ali radiatorjev. Če tega ni mogoče vizualno določiti, je treba opraviti tlačni preizkus na vsakem od grelnih odsekov.
Pri centralnem ogrevanju morajo ta postopek opraviti predstavniki družbe za upravljanje. Ob oddaji vloge navedite razlog, zakaj je treba opraviti tlačni preizkus toplovoda v stanovanju. Najpogosteje je to zamenjava radiatorjev in cevi. Poleg tega je te dejavnosti priporočljivo izvajati vsaj enkrat na 2-3 leta.
Poročilo o preskusu ogrevalnega tlaka se sestavi šele ob predaji hiše v obratovanje ali po zaključku preventivnih in popravljalnih del v centralnem ogrevanju. Ni potreben pri testiranju avtonomnega ogrevanja ali cevi in radiatorjev v stanovanju.
