V ogrevalnih krogih je nameščen povratni ventil za ogrevanje. Element se uporablja v sistemu pri priključitvi drugega kotla, talnega grelnika, grelnika vode ali naprave za avtomatsko dopolnjevanje. Ta vrsta zapornega ventila se uporablja za preprečevanje povratnega toka energije in zaščito pred vodnim udarom.
Namen povratnega ventila za ogrevanje
Protitok hladilne tekočine se pojavi v različnih okoliščinah: ko se obtočna črpalka ustavi ali pride do napak pri načrtovanju sistema. Povratno gibanje vode opazimo v primeru neenakomernega hlajenja odsekov ogrevalnega voda ali pri zlomu cevi ali spoja. Včasih je vzrok neenakomeren tlak v odsekih cevovoda.
V sistemu je nameščen povratni ventil, ki preprečuje poškodbe kotla in drugih elementov glavnega voda zaradi pretoka vode v nasprotni smeri. Mehanizem omogoča pretok energije v eno smer in blokira gibanje v drugo. Naprava se uporablja v komunalnem ogrevanju in cevovodih ter je nameščena v ogrevalnih krogih zasebne hiše in večnadstropnega sektorja.
Nekatere vrste so zasnovane tako, da delujejo v določenih okoliščinah, na primer pri vstopu v kotlovnico se uporabljajo ventili brez udarcev in udarcev. Pri majhnem premeru cevi (do 400 mm) vodno kladivo ne poškoduje sistema. Na velikih avtocestah so nameščeni blažilniki proti nenadnim sunkom. Takšne povratne naprave so nameščene na vodoravnih delih cevovodov.
Vrste povratnih ventilov
Ventili so nameščeni s pomočjo spojk in prirobnic. Nekateri zahtevajo posebno opremo in varjenje. Spojni mehanizmi so povezani z navoji in jih je enostavno povezati; takšna enota se uporablja na diskastih ventilih. Spojke se uporabljajo za namestitev armatur v stanovanju ali lastnem domu.

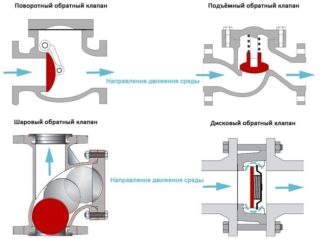

Kontrolni ventili se razlikujejo po zasnovi, pogojih delovanja in namenu.
Obstajajo različne vrste zaklopnih naprav:
- cvetni list;
- vrsta diska;
- sferične sorte.
Prirobnične strukture imajo dodatne dele z montažnimi luknjami in so povezane z glavnimi elementi s pomočjo vijakov in matic. Povezava je trajna in se uporablja v cevovodih velikega premera. Prirobnične naprave so nameščene med robovi cevi; tehtajo malo in imajo majhne dimenzije. Varjeni ventili so nameščeni, ko je tokokrog sestavljen iz polipropilenskih cevi.
Petalaceae
Tanka jeklena plošča služi kot loputa in je nameščena na zgibno konstrukcijo, ki zagotavlja premični položaj.
Reed povratni ventil za ogrevanje je na voljo v dveh vrstah:
- rotacijski ali enokrilni;
- školjka.
Prvi tip ima eno ploščo, ki se vrti okoli središčne črte.Krilo se dvigne, ko se hladilno sredstvo premika v dani smeri. Prehodna luknja je zaprta s spuščenim delom na vzmeti pri obratnem toku. Dvokrilne naprave so opremljene z dvema zaklepnima ploščama, pritrjenima na sredinski osi in nameščenima na prehodu luknje.
Vrste cvetnih listov imajo prednosti:
- nekateri ventili nimajo vzmeti; te vrste se uporabljajo v naravnih gravitacijskih sistemih (gravitacijski tok);
- naprave so poceni.
Negativni vidiki so, da dvokrilni tip ovira pretok tekočine, zato se uporablja samo v visokotlačnih vodih.
Izdelki v obliki diska
Zaklop je izdelan v obliki diska iz kovine ali plastike. Element blokira pretok tekočine, če nosilec energije spremeni smer. Disk je nameščen na vzmet, ki je pri premikanju naprej v stisnjenem položaju. Spreminjanje smeri vodi do ravnanja dela in spremembe lokacije zaklepnega diska. Zasnova ima tesnilo za tesno prileganje ventila;
Prednosti diskastih ventilov za ogrevalne kroge doma:
- majhne dimenzije in majhna teža omogočajo uporabo mehanizmov na tokokrogih majhnega premera;
- naprava ne zahteva rednih tehničnih pregledov in popravil;
- Naprava ima nizko ceno.
Pomanjkljivost je, da loputnega ventila ni mogoče popraviti, zato je potrebna zamenjava. Mehanizem ustvarja upor proti pretoku in se ne uporablja v tokokrogih geotermalnih črpalk. Na disku se nabere solna usedlina in naprava preneha delovati.
Standardni loputni ventil za ogrevalne sisteme, ko je zaprt, povzroči vodni udar v sistemu. Razviti so diskasti ventili z mehanizmom za mehko zapiranje, ki imajo višje stroške.
Krogelni ventili
Zaklepni mehanizem je izdelan v obliki krogle iz aluminija ali drugih kovin. Element je prevlečen z gumo za podaljšanje življenjske dobe. Kroglični element se dvigne, ko se tok vode premika v pravo smer in se nahaja na vrhu ventila. Nosilec energije ne teče v nasprotni smeri, saj se element spusti in blokira luknjo.
Prednosti krogelnih ventilov:
- zasnova deluje zanesljivo, saj struktura ne vključuje drgnjenja ali premikanja delov;
- na vrhu mehanizma je pokrov za pregled ali popravilo;
- naprava ne ustvarja vodnega kladiva v sistemu, ko se žoga premika.
Pomanjkljivosti vključujejo velik premer, zaradi katerega se kroglični ventili uporabljajo v cevovodih velikih premerov, povezava z gospodinjskimi ogrevalnimi omrežji pa ni vedno primerna.
Prednosti in slabosti
Kontrolni ventil ima slabosti in prednosti, ki so skupne vsem vrstam naprav. V dvižni vod ne teče vroč tok, če tam teče hladna tekočina. S tem se poveča učinkovitost elementov sistema, ki so zasnovani za določeno temperaturo. Naprave so enostavne za namestitev in ne povzročajo hrupa med prehajanjem tekočine. Kontrolni ventili rešujejo problem samo na določenem območju; za druge tokokroge so nameščene dodatne krmilne naprave.
Nekateri mehanizmi omogočajo pojav vodnega kladiva, ko tok prehaja skozi delovno enoto, vendar ta lastnost ventila škoduje samo sistemu z velikim premerom. Ventili postanejo umazani zaradi pretoka vode, če sistem deluje z nosilcem energije brez propilen glikola ali drugih dodatkov. V tem primeru se lahko disk ali plošča zagozdi v odprtem ali zaprtem položaju.
Pravila namestitve in konfiguracije
Ventil mora biti nameščen v smeri glavnega toka; za to je na telesu puščica. Spoji so zatesnjeni s paronitom, vendar je tesnilo nameščeno tako, da se notranji premer prehodne naprave ne zmanjša. Pogoj je pomemben za preprečitev vodnega udara v cevovodnem omrežju.
Naprava je nameščena tako, da drugi elementi avtoceste ne vplivajo na njeno delovanje. Odsek cevi, ki vsebuje ventil, je lahko podprt s kovinskim okvirjem, da se preprečijo vibracije ali druge motnje. Pred prehodnim mehanizmom je nameščena mrežica za grobo čiščenje trdnih nečistoč.
Možnosti povezovalnega diagrama
Različice priključkov naprav so odvisne od tipa sistema in tipa ventila. Naprave so nameščene na vsakem krogu v zaprtem krogu, vendar so potrebne obtočne črpalke. V enokrožnem cevovodu povratnega ventila ni mogoče namestiti.
V sistemih z več krogi je treba namestiti zaporni ventil za povratni tok, saj se ob izklopu črpalke energetski nosilec premika vzdolž majhne veje. Mehanizem se montira tudi v liniji z indirektnim grelnikom vode za ogrevanje, še posebej, če ni ločene črpalke.
Zaporni ventili so nameščeni v omrežju z obvodom, ko se sistem pretvori iz gravitacijskega toka v prisilni tok.V delu dopolnilnega cevovoda je nameščen ventil, ki preprečuje povratni tok tekočine v dovod vode.
