Varnostni ventili v ogrevalnih sistemih

Nepravilno delovanje, sunki in padci tlaka lahko povzročijo okvare ogrevalnega sistema. Posledice takšnih situacij so kritične: razčlenitev delov, uničenje strukture, resna nevarnost za človeško življenje. Navaden varnostni ventil v ogrevalnem sistemu vam bo pomagal preprečiti nevarna tveganja. Zato je vredno razumeti njihove sorte, načela delovanja in značilnosti izbire.

Princip delovanja

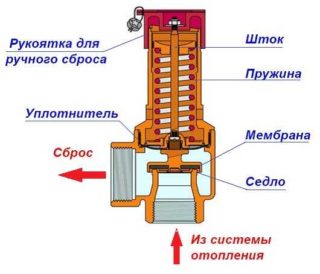

Glavni element ventila je jeklena vzmet. Zaradi lastne elastičnosti nadzoruje pritisk na edino membrano, ki zakriva zunanji izhod. Membrana se nahaja v sedlu in je podprta z vzmetjo, katere skrajni del leži na kovinski podložki. Varno je pritrjen na palico in pritrjen na plastični vzvod.

Varnostni ventil za ogrevanje deluje na naslednji način:

1. V normalnih pogojih je membrana v sedežu in popolnoma blokira prehod.
2. Takoj ko se hladilna tekočina pregreje, se začne širiti in ustvarja povečan tlak v zaprtem hidravličnem sistemu. Slednje pogosto kompenzira ekspanzijska posoda.
3. Če se količina vodnega tlaka poveča na vrednost odziva ventila (najpogosteje 3 bare), se vzmet stisne in membrana odpre prehod. Vrelo hladilno sredstvo se samodejno izprazni, dokler vzmet ne zapre prehodne luknje.
4. V primeru okvare lahko presežni tlak sprostite ročno. Nato obrnite ročaj na vrhu varnostnega mehanizma.

Izpustni mehanizem je nameščen na glavnem delu nedaleč od grelne enote. Priporočena razdalja je 0,5 m.

Če kotel deluje pri visoki moči (temperatura hladilne tekočine doseže 95 °C), potem zaščitna naprava deluje ciklično. To izjemno negativno vpliva na varnostno napravo: zaradi izgube tesnosti pride do puščanja.

Vrste ventilov

Za vgradnjo v ogrevalni sistem so primerne naslednje vrste mehanizmov:

Odvajanje

Varnostni ventil za ogrevanje deluje po principu najpreprostejše zaščitne naprave: nastali plini ali hladilna tekočina, ko dosežejo mejo nadtlaka, pritisnejo na membrano in zapustijo sistem.

Vzvod-obremenitev

Primerno za cevi s premerom 0,2 m in več. V ogrevalnih sistemih, v katerih je vir toplote kotel, ventili z vzvodno obremenitvijo niso nameščeni. Pri teh mehanizmih se obremenitev uporablja za povečanje učinka na membrano. Za določitev sile tlaka, pri kateri se ventil aktivira, se prilagoditev izvede s spreminjanjem mase tovora.

Nazaj

Zasilna naprava te vrste je nameščena za razbremenitev previsokega pritiska.Poleg tega omogoča, da se hladilna tekočina premika skozi cevi v samo enem toku, ki je določen z zasnovo.

Pomlad

Najbolj priljubljena naprava se uporablja za avtonomni sistem ogrevanja. Naprava je trpežna in ima preprosto zasnovo: palico pritisne vzmet. Možno je konfigurirati odzivne parametre naprave z uporabo obstoječega krmilnega mehanizma. Sila udarca je določena s stopnjo stiskanja.

Žoga

Ima zelo preprosto zasnovo: luknja se zapre z navadno jekleno kroglo (po teži). Odzivni tlak ventila je vnaprej izračunan; neposredno je odvisen od premera luknje in teže krogle.

zrak

Namen takšnega ventila je, da osvobodi sistem nastalih plinov, ki ustvarjajo čepe in motijo ​​pravilno delovanje ogrevanja.

Zahteve za namestitev ventila

Naprava za odstranjevanje prekomernega tlaka vode je nameščena ob upoštevanju ekspanzijske posode v ogrevalnem sistemu. Varnostni ventil se aktivira, ko je prostornina membranskega rezervoarja izčrpana. Mehanizem je nameščen na cevovodu, ki je povezan s cevjo kotla. Približna razdalja je 20 - 30 cm.

V tem primeru morajo biti izpolnjeni naslednji pogoji:

• Če je ventil nameščen ločeno od varnostne skupine, je treba najprej namestiti manometer za spremljanje tlaka.
• Ventili, pipe in črpalke ne smejo biti nameščeni med ventilom in ogrevalno enoto.
• Na ventil (odvodna cev) je priključena cev za odvajanje odvečne hladilne tekočine.
• Priporočljivo je, da zaščitni mehanizem namestite na najvišjo točko sistema za kroženje hladilne tekočine.
• Zaščitno napravo je treba zamenjati po sedmih ali osmih posegih zaradi izgube tesnosti.

Varnostni varnostni ventil ogrevalnega sistema je pomemben element avtonomnega ogrevanja zaprtega tipa, popolnoma neodvisen od vrste kotla. Tudi če slednja vključuje lastno varnostno skupino, strokovnjaki priporočajo namestitev druge na samo vezje.

Priporočila pri izbiri

Pred nakupom posebne varnostne opreme je treba podrobno preučiti tehnične parametre vgradnje kotla. Priporočljivo je, da natančno preberete navodila proizvajalca, ki določa mejne parametre opreme.

Nadaljnja merila igrajo pomembno vlogo pri izbiri potrebnega ventila:

• zmogljivost grelne enote;
• dovoljeni tlak v sistemu za toplotno moč ogrevalne opreme;
• premer ventila.

Poleg zgoraj navedenega je treba preveriti, ali ima regulator tlaka varnostnega mehanizma območje, primerno za parametre ogrevalne enote. Odzivni tlak mora presegati delovno vrednost normalnega delovanja sistema za 25-30%.

Premer ventila mora ustrezati velikosti dovodne cevi. V nasprotnem primeru pod vplivom hidravličnega upora ventil ne bo mogel v celoti opravljati svojih funkcij.

Ni slabo, če je naprava izdelana iz medenine. Ima majhen koeficient toplotnega raztezanja. Ta lastnost preprečuje, da bi se ohišje zrušilo pod prevelikim pritiskom.Nastavitveni blok je izdelan iz materialov, odpornih na visoke temperature, ki ohranjajo zahtevano togost tudi v primeru stika z vrelo vodo.

Vzroki za delovanje ventila

Pravilno delujoča varnostna naprava se ne bo nikoli sprožila brez razloga. Vsako sprožitev ventila je treba pregledati, da se določi sprožilec. Lahko jih je več. Čeprav niso vedno resni, je treba preveriti vse.

• Nestabilno delovanje ali okvara sistema termoregulacije ogrevalnega kotla. Sprožilci so običajno pogosti in razlitja vode so obilna.
• Težave z ekspanzijsko posodo. To je lahko začetna nastavitev. Skriti razlogi: okvara bradavice, okvara membrane. V takšnih primerih pride do nenadnih pritiskov v sistemu, kar povzroči kratko in pogosto odpiranje ventilov.
• Mejna vrednost tlaka v ogrevalnem sistemu. Zaščitni mehanizem rahlo pušča. Takšne manifestacije so prisotne, ker je natančnost vzmetne naprave ±20%. Da bi se izognili takšnim situacijam, morate natančneje konfigurirati sistem in izbrati ustrezno opremo.
• Obraba ventila. Po več operacijah se učinkovitost zaščitne naprave zmanjša. Zato ga je bolje zamenjati z novim ali popraviti.
• Okvara vzmeti. To se zgodi sčasoma, tudi če ni sprožilcev. Včasih se pojavijo kaplje kot posledica puščanja hladilne tekočine okoli palice. V takšnih okoliščinah se tudi popravilu ali zamenjavi ni mogoče izogniti.

Uporabnost varnostnega ventila lahko preverite z rdečim ročajem. Če ga zavrtite v smeri urinega kazalca, se mora na običajnem ventilu pojaviti voda.Puščanje se ustavi takoj, ko se ročaj preneha vrteti. Če se to ne zgodi, ga morate znova zasukati. Če to ne pomaga, bo treba zaščitno napravo zamenjati.

Varnostna naprava za regulacijo tlaka zaradi svojih konstrukcijskih značilnosti velja za precej zanesljivo. Na predvečer izbire morate najprej paziti na kakovostne lastnosti materiala, ne smete kupiti poceni izdelka. Zelo pomembna je pravilna nastavitev ventila glede na dovoljeni tlak v kotlu.
