Vgrajen in legaliziran komunalni toplotni števec v stanovanjski hiši določa količino porabljene toplote. Naprave za beleženje doma ne zmanjšajo porabe energije, vendar vam omogočajo plačilo dejansko porabljene količine. ZSSR je nasledila shemo plačila na kvadratni meter, ki je vključevala stroške transporta energije, izgube, puščanja in dobičke toplotnih postaj.
Vrste merilnikov toplote
Načelo delovanja registracijskih vozlišč je skoraj enako za vse vrste.
Funkcije naprave:
- merilnik pretoka, vgrajen v napajalni tokokrog, in merilnik temperature zagotavljata informacije računalniški elektronski napravi;
- procesor izračuna količino dovedene toplotne energije in rezultat prikaže na monitorju.
Funkcije skupnega hišnega števca toplote vključujejo posredovanje informacij preko mobilnih komunikacij GSM ali preko interneta do dežurnega dobavitelja energije.

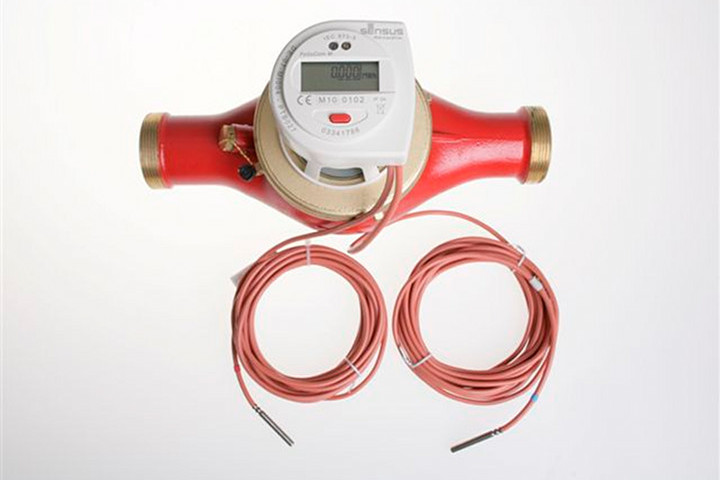

Števec vrtljajev
Uporablja se v stanovanjskih zgradbah in manjših javnih zgradbah. Naprava deluje na ogrevalnih vodih majhnega premera in je zasnovana tako, da upošteva energetske vire v majhni količini. Naprava se ne priklopi na električno omrežje, deluje zanesljivo in je poceni.
Glede na vrsto gibljivega elementa so števci tahometrov razdeljeni na vrste:
- enojni curek, kjer celoten tok tekočine prehaja skozi rotor;
- multi-jet, pri katerem je vodni tok razdeljen na 2-3 tokove pred predelkom z rezili.
Naprava druge strukture je priljubljena, ker zmanjšuje nastanek nelinearnih valov in povečuje jasnost odčitkov.
Glede na interakcijo s tekočino obstajajo mehanizmi štetja:
- kopenska vozila;
- mokra.
Prvi tip deluje dlje zaradi odsotnosti neugodnih dejavnikov in se uporablja za merjenje tople vode. Prehodni tok vrti lopatice, števec pa prejema informacije o številu vrtljajev rotorja. Indikator v obliki valja meri odčitke z mehanskim menjalnikom in prikaže rezultat na zaslonu.
Pri napravah s suhim pogonom rezila in števni modul medsebojno delujejo z uporabo magnetnega polja.

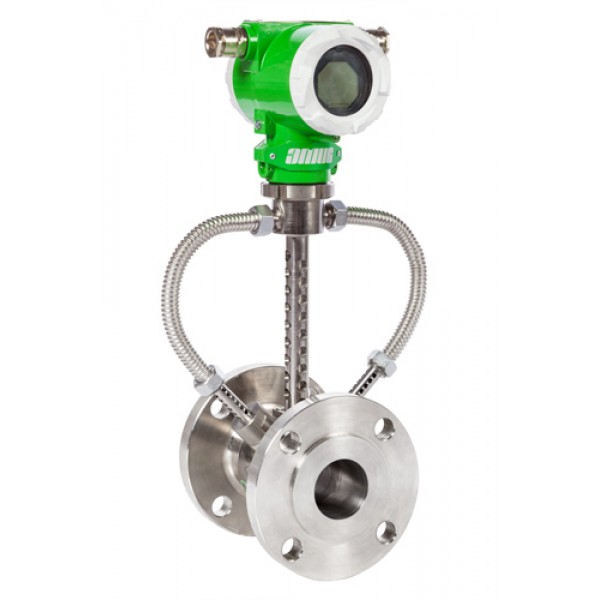

Vortex števec
Druga najbolj priljubljena merilna naprava je nameščena na ravnem odseku avtoceste. Deluje na principu pojava vrtincev za oviro na poti vodnega toka. Vrtinski hišni merilnik toplote je nameščen na vodoravni ali navpični cevi, katere dolžina ni pomembna.
Naprava mora biti nameščena na liniji s premerom 20 – 300 mm. Pretočni prostor vsebuje prizmo v obliki trikotnika, magnet in elektrodo.Poraba energije se upošteva zaradi gibanja vzdolž vrtinčne poti, tlak tekočine vpliva na vrednost odčitkov.
Pred skupnim hišnim merilnikom toplote morate namestiti filter za čiščenje vode pred nenamerno vnesenimi nečistočami - tako bo naprava pokazala točno vrednost in bo trajala dlje.
Vortex števec se ne odziva na prisotnost elementov rje v tekočini, je pa občutljiv na nečistoče, dodatke in umazanijo.

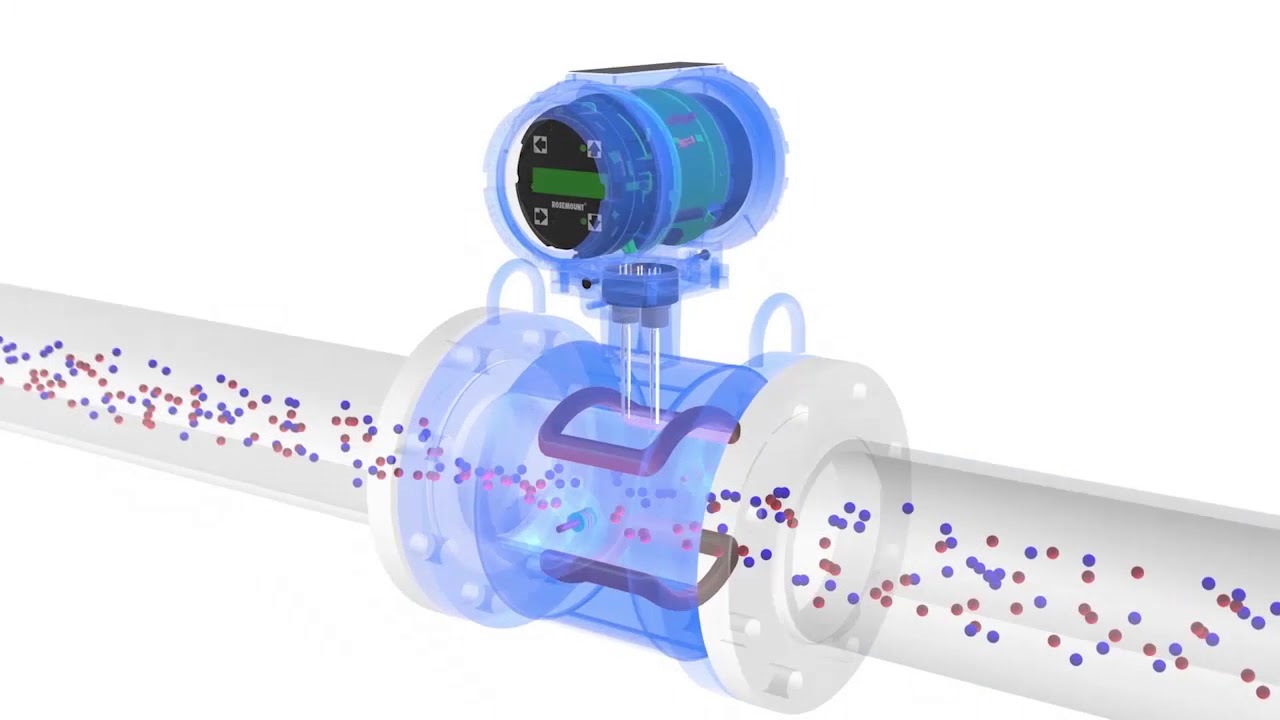

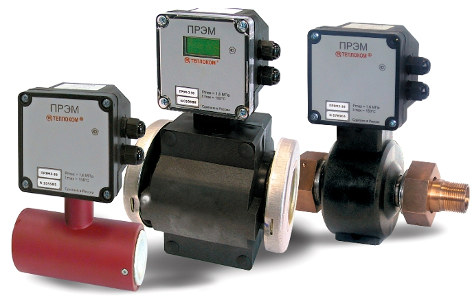

Elektromagnetni števec
Merilnik pretoka deluje na principu ustvarjanja električnega toka v hladilni tekočini, ko se giblje v magnetnem polju - uporablja se lastnost elektromagnetne indukcije. Obseg porabe električno prevodnega nosilca, povprečna hitrost in napetost medija so med seboj povezani, na katodi in anodi nastanejo različni potenciali.
Elektromagnetni instrumenti izračunajo:
- količino toplotne moči in energije na podlagi podatkov o količini nosilca energije in njegovi porabi;
- temperatura na povratnem in sprednjem odseku voda z registracijo sprememb toplotne kapacitete tekočine, ko se indikator na izhodu in vstopu zmanjša.
Elektromagnetni števci so občutljivi na pogoje delovanja in način namestitve, saj se pojavljajo majhni tokovi. Slaba povezava žic povzroči upor v kontaktih in poveča napako v indikatorjih. Kljub svoji občutljivosti so električni aparati stabilni, vgrajeni so v enokrožne in dvokrožne ogrevalne sisteme.
Potrebno je redno vzdrževanje in popravila; sčasoma se notranjost števca prekrije, kar izkrivlja količino porabljene toplote. Pred snemalnik je nameščen filter, da vas rja in nečistoče ne silijo v plačilo odvečne energije.

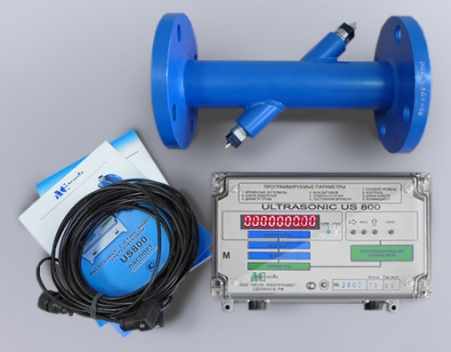

Ultrazvočni števec
Načelo je v hitrosti prehoda ultrazvočnega valovanja od oddajnika do posebnega sprejemnika signala. Vrednost je odvisna od pretoka hladilne tekočine. Na cevovodu sta vir in sprejemnik valov nameščena drug nasproti drugega. Čas potovanja med elementi je neposredno sorazmeren s hitrostjo vode. ODPU toplotne energije meri pretok energije v cevi na osnovi signalnega časa pretoka.
Merilna naprava, ki temelji na ultrazvočnem merilniku pretoka vode, ima nizko odpornost na hladilno tekočino. Deluje v pogojih prečiščene tekočine, zato zahteva filtre pred vstavitvijo. Če so v vodi nečistoče ali se pojavijo mehurčki, se odčitki odčitajo z veliko napako. Ultrazvočne merilnike poškoduje plast vodnega kamna v notranjosti naprave.
Naprave so nameščene v lastnih hišah, stanovanjih ali obnovljenih visokih stavbah, kjer so bile položene nove komunikacije ali zamenjane stare. V drugih primerih bodo merilniki toplote odpovedali ali prikazali netočne podatke.
Ultrazvočni merilniki pogosteje kot druge vrste odpovejo zaradi slabe kakovosti vode v mestnih ogrevalnih sistemih.
Postopek za načrtovanje in namestitev naprave
Za vgradnjo skupnih števcev toplote v večstanovanjski stavbi so v skladu z zakonom odgovorni stanovalci. Skliče se skupščina, se odloči in izbere izvajalec del. Določbe o namestitvi so obravnavane v civilnem in stanovanjskem zakoniku ter vladnih predpisih. Navedena je stopnja odgovornosti, postopek plačila in druge nianse.
Napravo bo treba namestiti, vendar pred tem opravite naslednja dela:
- energetska študija in pregled konstrukcije in ogrevalnega sistema;
- odpravljanje puščanj in drugih težav, odkritih med postopkom revizije;
- izolacija hišnih sten.
V novih stavbah (ne starejših od 15-20 let) bo namestitev toplotnega števca povzročila znižanje pristojbin. Poraba energije je lahko prikazana več ali enaka kot je bila prej v primeru vgradnje merilne naprave v stara hišna omrežja.
Načelo delovanja skupnega hišnega števca toplote
Naprava izračuna količino toplote na podlagi podatkov iz merilnika temperature in pretoka. Merilnik meri količino energije, ki vstopa v sistem, temperaturo na vstopu in povratku. Prostornina je enaka zmnožku pretoka vode in temperaturne razlike na vstopu in izstopu. Podatek o stroških se posreduje računalniški enoti, naprava izračuna dejansko porabo in podatke shrani v arhiv.
Nepravilni odčitki se pojavijo zaradi napak pri delovanju temperaturnih senzorjev, merilnikov pretoka vode in računalniškega modula.
Napaka se poveča v naslednjih primerih:
- temperaturne razlike v dovodnem in povratnem krogu so manjše od 3 °C;
- poraba tekočine je manjša od navedene v tehničnem opisu naprave;
- nepravilna namestitev, ki krši zahteve proizvajalca.
Proizvajalci ne izvajajo garancijskih popravil, če je napravo namestila organizacija brez licence.
Toplota se meri v gigakalorijah (Gcal). Toda večina naprav je proizvedena v Evropi, kjer je mednarodna sistemska enota gigadžul.

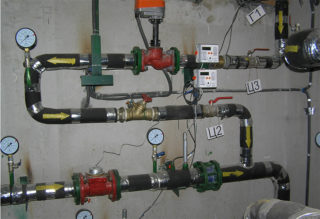

Zamenjava in vgradnja števca
Za vgradnjo je izdelan tehnični projekt ob upoštevanju značilnosti hiše.Dokument potrdi servis, nato se naprava kupi po priporočilu v izračunu. Za namestitev se obrnite na specializirano organizacijo. Merilnika ne morete namestiti sami.
Merilnik se zamenja v naslednjih primerih:
- konec časa delovanja, ki ga je predpisal proizvajalec;
- odkrivanje mehanskih ali električnih poškodb, ki vplivajo na točnost podatkov;
- kršitev kontrolnega pečata;
- če preverjanje pokaže, da možna napaka presega, informacije ne ustrezajo resničnosti;
- manjka časa tehničnega pregleda.
Nadomestilo se ne bo izračunalo glede na dejansko porabo, temveč glede na povprečno tarifo, če okvarjena naprava ni pravočasno zamenjana.
Vzdrževanje naprave
Merilne naprave so zasnovane za določeno obdobje delovanja. Vlogo za ogled vložijo lastniki hiše, ki jih zastopa odgovorni izvršitelj. Merilniki ne delujejo dlje časa brez preventivnega vzdrževanja in vzdrževanja. Pogostost dela in njihov seznam se določita za vsako napravo posebej.
Vzdrževalna dela so odgovornost uporabnikov. Če potrošnik ugotovi okvaro ali poškodovano tesnilo, je dolžan o tem obvestiti servis en dan prej. Sestavi se akt s podpisi zastopnikov in se odda toplotni postaji s poročilom o porabi za navedeno obdobje.
Lastniki omogočajo strokovnjakom dostop do naprav in plačujejo stroške storitev prostovoljno ali prisilno. Tehniki analizirajo opremo in določijo zmogljivost snemalnika.
Med popravilom lahko organizacija zagotovi nadomestni števec.
