Uporaba jeklenih radiatorjev - vrste in velikosti baterij

Naprave za izmenjavo toplote ogrevalnih sistemov - radiatorji in baterije - so predstavljene v široki paleti. Pravilna izbira vam bo pomagala preprečiti neprijetne posledice v primeru nesreč in okvar.

Oblikovne značilnosti jeklenih radiatorjev

Gradnja stanovanjskega objekta je drag podvig, ki zahteva skrbno preučitev in izbiro komponent.

Sestavni deli ogrevalnega sistema so izbrani glede na parametre:

• stroški;
• zanesljivost;
• tehnične lastnosti;
• videz.

Jekleni radiatorji so možnost za opremljanje stanovanjskih objektov.

Jeklo je razmeroma poceni in tehnološko napreden material. Razlika v stroških železnih radiatorjev v primerjavi z aluminijastimi ali bimetalnimi postane opazna pri namestitvi ogrevanja v podeželski hiši, ko morate kupiti 10 - 15 naprav.

Žigosanje in uporovno varjenje, ki se uporabljata v proizvodnji, zmanjšata zasnovo in stroške končnega izdelka.

Tehnične značilnosti večine modelov omogočajo uporabo kovinskih grelnih radiatorjev v sistemih s tlakom mešanice pare in vode do 10 atm.Ta indikator močno presega dovoljene obremenitve v zasebnem ogrevalnem omrežju (do 4 atm).

V hišah s centralizirano oskrbo s toploto je nezaželeno uporabljati poceni železne konstrukcije - med sezonskimi pregledi ali v primeru vodnega udara se tlak dvigne na 16 atm. Poškodba radiatorja bo povzročila poplavo pri vaših sosedih ali, kar je veliko bolj nevarno, hude opekline.

Videz sodobnih jeklenih baterij je primeren za vsako notranjost. Izdelki, pobarvani v različne barve, izstopajo, vendar so cene višje.

Vrste jeklenih baterij

Odpornost proti obrabi, prožnost, duktilnost so lastnosti, ki so lastne jeklu. Omogočajo izdelavo različnih vrst izdelkov.

Glavne vrste jeklenih radiatorjev:

• žigosano;
• cevasto;
• sekcijski.

Vsak ima lastnosti, ki se upoštevajo pri nakupu in uporabi.

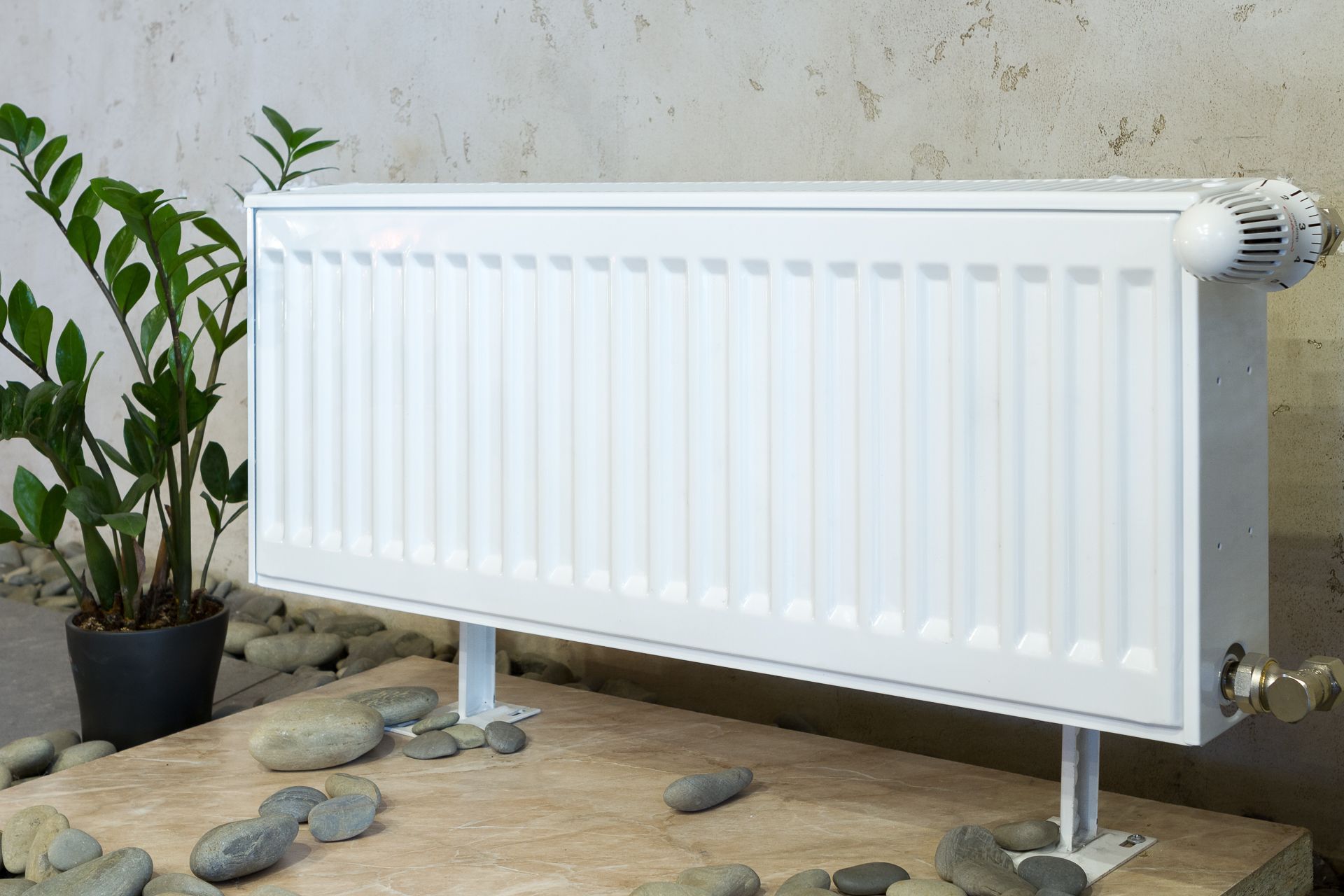

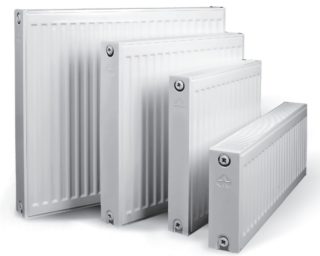

Modeli žigosanih plošč

Na splošno je proizvodna tehnologija izdelkov preprosta.

• Kovinska pločevina je vtisnjena, iztisnjena rebra za togost in ji dana tridimenzionalna oblika.
• Plošče so spojene s kontaktnim varjenjem v nekakšno zaprto posodo.
• Za dovod mešanice pare in vode in odstranitev ohlajene hladilne tekočine sta privarjena dva priključka.

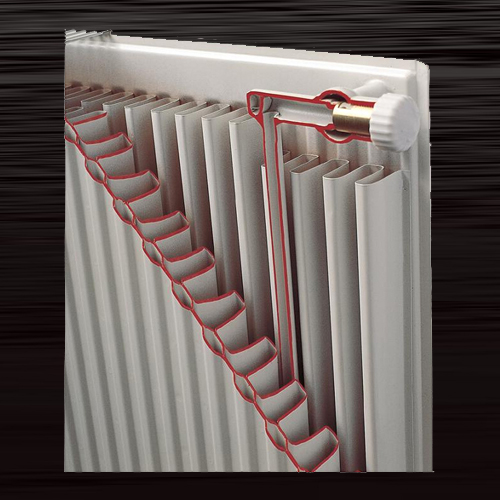

Končni izdelek izgleda kot ena, dve ali tri plošče, povezane v eno telo. Za pospešitev prenosa toplote so med ploščami nameščene konvekcijske plošče.

Način barvanja ima velik vpliv na ohranjanje privlačnega videza.

Izberite izdelke, v značilnostih katerih je proizvajalec navedel katodno elektroforezo. To je najbolj zanesljiv premaz, ki se uporablja v industrijskem obsegu.

Jekleni radiator deluje na dveh principih:

• sevanje infrardečih valov (toplote) v prostor;
• konvekcija - dvig zraka, segretega iz plošče, od tal do stropa.

Prednosti panelnih kovinskih radiatorjev:

• sorazmerno nizka cena zaradi izdelave in minimalne količine uporabljenih materialov;
• privlačen videz, širok izbor izdelkov;
• možnost izbire moči glede na prostornino prostora;
• hitro segrevanje po dovajanju hladilne tekočine;
• ni potrebe po namestitvi zaščitnega ali okrasnega zaslona;
• majhna teža olajša transport in namestitev.

Hkrati ima ta vrsta toplotnega izmenjevalnika tudi slabosti. Jeklo je dovzetno za korozijo, zlasti v toplih letnih časih. Ko ni kroženja hladilne tekočine, se v baterijah pojavijo votline, napolnjene z zrakom. Na teh mestih je korozija intenzivnejša.

Enak učinek povzroči sol, ki jo vsebuje hladilna tekočina centraliziranih omrežij. V zasebnih domovih to ni tako pomembno - lahko uporabite posebne dodatke ali napolnite sistem z antifrizom.

Druga pomanjkljivost je slaba odpornost na vodni udar, zato v hišah z mestnim ogrevanjem ni priporočljivo namestiti ploščatih železnih baterij. Če je taka odločitev kljub temu sprejeta, je treba vgraditi menjalnike, ki mehčajo vodno kladivo.

Za zasebne domove so namenjeni poceni (600 - 1000 rubljev) menjalniki, zasnovani za tlake do 4,5 atm. Naprave za tlak 10 atm, primerne za centralizirane sisteme, stanejo 1,5-2 krat dražje od samih jeklenih radiatorjev. Tako nima smisla kupovati poceni radiatorjev. Odsotnost menjalnika bo neizogibno povzročila zlom baterije, poplave sosedov ali resne poškodbe zaradi izpostavljenosti pari.

Velikosti ploščnih izdelkov so lahko zelo različne.Dolžina je od 40 cm do 3 metrov, višina 0,3-0,9 m je odvisna tudi od geometrijskih dimenzij. Lastnosti lahko vedno najdete v potnem listu. Prav tako je prenos toplote odvisen od števila vrst plošč v sklopu.

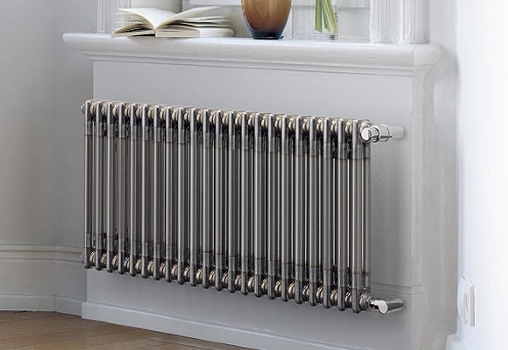

cevasto

Izdelki so izdelani iz jeklenih cevi, povezanih v nekakšno mrežo.

Uporabljajo se cevi z debelimi stenami, kar zviša ceno. Notranjost kanalov je prevlečena s polimernimi materiali, ki preprečujejo korozijo.

Debele stene zagotavljajo izboljšano zmogljivost v smislu odpornosti na vodni udar. Delovni tlak za to vrsto izdelka je nastavljen znotraj 15 Atm, kar omogoča uporabo v centraliziranih omrežjih.

To olajša tudi najvišja dovoljena delovna temperatura hladilne tekočine - do 130 stopinj.

Dimenzije so odvisne od debeline cevi in ​​izračunane vrednosti izhodne moči. Dolžina do 3, višina do 1 m.

Pri nakupu upoštevajte prisotnost izhodov za stranske ali spodnje priključke.

Poleg tega je cevaste baterije enostavno obrisati ali oprati, saj ni izboklin ali upogibov.

Baterije se enakomerno segrejejo in imajo toplotno vztrajnost. Učinek je dosežen zaradi debeline jekla. Izdelki zaradi velike mase nekaj časa zadržujejo toploto.

Kovinski cevni radiatorji pogosto delujejo kot dodatni oblikovalski dodatki in so zato relativno dragi.

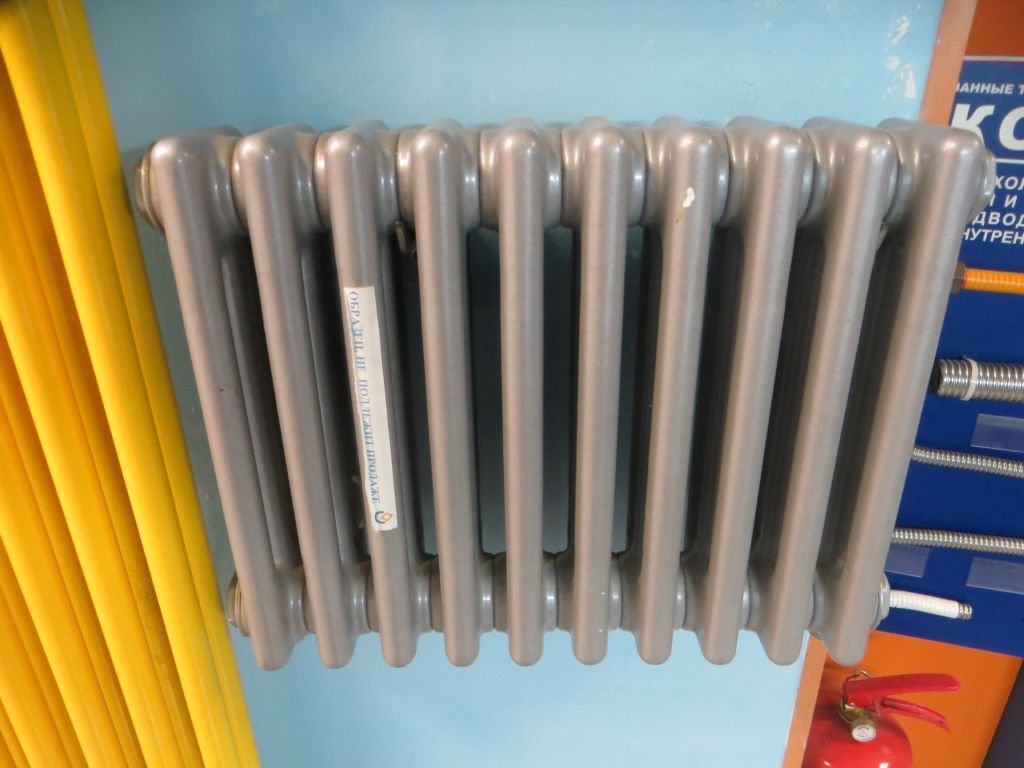

Sekcijski

Kovinske baterije, sestavljene iz ločenih delov, so zelo podobne radiatorjem iz litega železa. Hkrati imajo pomembne razlike v izdelavi in ​​tehničnih lastnostih.

• Najprej se izdelajo posamezni deli z uporabo žigosanja in uporovnega varjenja.
• Naslednja faza je varjenje odsekov v en sam izdelek.

Zasnova je simbioza panelnih in cevnih radiatorjev.

Nizka odpornost proti koroziji in visoka cena sta glavna kazalca, ki omejujeta širjenje te vrste naprav.

Hkrati lahko sekcijske železne baterije prenesejo visok tlak in se lahko uporabljajo za ogrevanje v večstanovanjskih stavbah.

Sekcije so povezane z varjenjem, kar zmanjšuje korozijo na spojih in odpravlja puščanje med komponentami.

Relativna pomanjkljivost v primerjavi z aluminijastimi in bimetalnimi izdelki: števila odsekov ni mogoče zmanjšati ali povečati. Izdelek je ena sama celota.

Načini povezovanja z omrežjem

Glede na to, v katero smer gredo priključki, imajo baterije stranske ali spodnje priključke.

Bistvene razlike v izdelavi ni, vendar je spodnja možnost primernejša za prostore z dizajnerskim pristopom k dekoraciji, zato so takšni izdelki dražji. To je zgolj marketinška poteza prodajalcev.

Stranska povezava se lahko uporablja za vse možnosti napeljave cevi:

• navpično z zgornjim ožičenjem, ko hladilna tekočina "teče" po dvižnih vodih;
• s spodnjim razdelilcem v eno- in dvocevnem, slepem delu in z obratnim gibanjem vode.

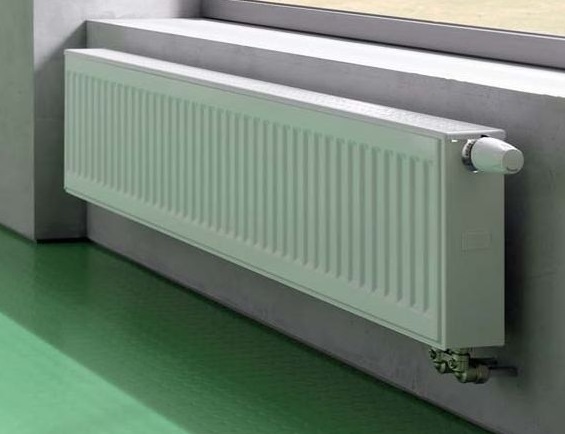

Pri spodnji povezavi ne bo mogoče uporabiti navpičnega ožičenja; na voljo so vsa druga vezja.

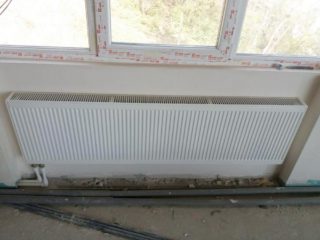

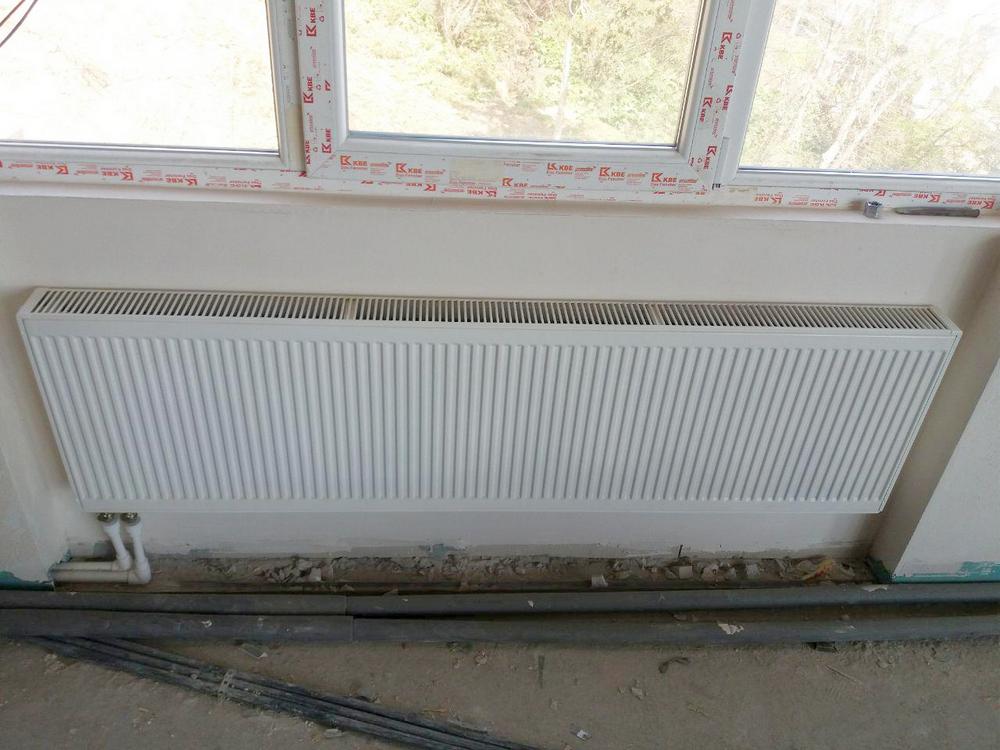

Prednosti spodnje vrstice so možnost skrivanja cevi v estrihu ali pod zaključkom tal. Vidnih bo ostalo le 5–10 cm cevi pod radiatorjem. V tem primeru se velike toplotne izgube štejejo za relativno pomanjkljivost - skupni prenos toplote sistema se zmanjša za 10 - 15%.

Za "pretvorbo" povezave radiatorjev od strani do dna so v prodaji posebni kotni adapterji.

Priljubljeni proizvajalci

Jekleni radiatorji so prisotni v katalogu vseh znanih proizvajalcev ogrevalne opreme.

• Kermi je nemški industrijski velikan. Posebna značilnost linije ploščnih toplotnih izmenjevalcev je njihova nizka odpornost na padce tlaka. Največja vrednost je 9 atm pri temperaturi antifriza 110 °C. Tako je kermi nameščen izključno v zasebnih domovih.
• Rommer je kitajska blagovna znamka, ki vključuje le 4 modele panelnih jeklenih radiatorjev, ki se razlikujejo po višini. Rommer Ventil 300 (500), Rommer Compact 300 (500). Ventil je opremljen s spodnjimi priključki, Compact - s stranskimi priključki. Številke v oznaki označujejo višino naprave. Dolžina se giblje od 40 do 200 cm za vse modele, ki zadoščajo za vgradnjo v stanovanja. Premaz je večplasten, s tehnologijo fosfatiranja. Izdelki so certificirani po evropskih standardih, zato ni razloga, da ne bi zaupali kakovosti.
• Buderus, Nemčija. Znana blagovna znamka, katere jekleni radiatorji lahko prenesejo do 10 ATM in temperature do 120 stopinj.
• Lemax je ruski proizvajalec ogrevalne opreme. Paleta vključuje vse izdelke od kotlov do baterij. Osnova nabora izmenjevalnikov toplote so jekleni panelni radiatorji Valve Compact in Compact. Prva možnost je za spodnji priključek, druga za stranski priključek. Ločeno je predstavljena linija higienskih radiatorjev. Dizajn ne vsebuje delov za izboljšanje konvekcije in okrasnih rešetk, zaradi česar je čiščenje lažje in manj ugodno za nabiranje prahu.

Poleg zgoraj omenjenih blagovnih znamk so zaupanja vredne še: Lideya (Belorusija), Conrad in Prado (obe Rusija).

Kratek opomnik glede izbire

Ko začnete iskati radiatorje za zamenjavo starih ali za vgradnjo v nov dom, morate upoštevati naslednje značilnosti:

1. Moč. Menijo, da je za vsak kvadratni meter prostora potrebna 100 W moči radiatorja. Izračun je približen, natančnejše podatke lahko dobite v spletnih kalkulatorjih, ki so predstavljeni na spletnih mestih proizvajalcev.
2. Največji pritisk, ki ga lahko prenese konstrukcija.
3. Najvišja temperatura. Parameter vpliva na kakovost povezave med odtočnimi cevmi in cevmi ter na obstojnost barve.
4. Dimenzije. Pri vgradnji v vdolbine pod okni mora radiator zavzemati najmanj 65 - 70 % dolžine vdolbine.
5. Vrsta priključka (bočni ali spodnji) glede na predvideno postavitev cevi.
6. Prisotnost termostata.
7. Priključne dimenzije cevi.

Vsak potrošnik bo lahko izbral dober jekleni radiator, ki bo zdržal dolgo časa brez okvar ali nesreč.
