Načelo delovanja plinskih kotlov in njihove značilnosti

Glavni element ogrevalnega sistema zasebne hiše je kotel. Enota je potrebna za ogrevanje hladilne tekočine, ki se po ceveh premika do baterij. Priljubljenost naprav je povezana z nizkimi stroški energije, visoko učinkovitostjo in enostavnostjo delovanja. Uporabnik mora poznati strukturo plinskega kotla, da pravilno izbere model in prepozna morebitne težave.

Gradnja plinskih kotlov

Preden razmislite o načelu delovanja in vrstah grelnih enot, morate razumeti njihovo strukturo. Plinski kotel je sestavljen iz več enot.

Primarni izmenjevalnik toplote

Izdelan je v obliki kovinske škatle z vgrajenim radiatorjem. Cevi se nahajajo znotraj tega elementa. Toplotni izmenjevalnik se segreva s plinom in dovaja toploto vodi. Elementi se razlikujejo glede na vrsto materiala:

• Jeklo. Poceni in preprosti izdelki, ki so težki. Slabosti toplotnih izmenjevalnikov so dovzetnost za oksidacijo in velika poraba goriva.
• Lito železo.Modeli z dolgo življenjsko dobo, vendar le v pogojih brez temperaturnih sprememb.
• Baker. Ne rjavi in ​​je zelo učinkovit. Pomanjkljivost enote je nevarnost zlomov pod mehanskimi obremenitvami.

Trdnost bakrenega toplotnega izmenjevalnika se poveča s prisotnostjo moduliranega gorilnika.

Sekundarni izmenjevalnik toplote

Vključeno v kotel z dvema vezjema, iz bakra ali konstrukcijskega jekla. Sekundarni izmenjevalniki toplote se razlikujejo glede na vrsto tokokroga:

• Lamelni. Kovinski izdelki z ekstrudiranimi kanali so lahko enoprehodni (smer vode se ne spreminja) ali večprehodni (smer vode se lahko spreminja). Povezani so z montažo ali spajkanjem.
• Školjka in cev. Izdelani so kot cev z majhnimi cevmi. Skozi njih se premika hladilna tekočina, ki vstopa v grelno napravo ali oskrbo s toplo vodo.
• Bitermično. Izgledajo kot dve cevi, vstavljeni ena v drugo. Notranji dovaja vodo za oskrbo s toplo vodo, zunanji pa dovaja vodo za ogrevanje.

Za industrijske kotle se uporabljajo modeli lupine in cevi.

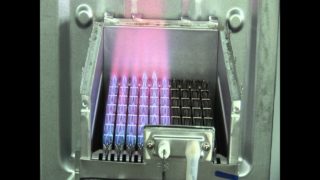

Plinski gorilnik

Izvaja ogrevanje hladilne tekočine, lahko je pod tlakom ali atmosfersko. Za supercharged modifikacije je značilna visoka zmogljivost, medtem ko imajo atmosferske modifikacije minimalno raven hrupa.

Črpalka

Obtočna črpalka zagotavlja črpanje vode vzdolž grelnega voda in njeno počasno hlajenje. Uporaba črpalke zmanjša stroške goriva. Pred zagonom grelnika se iz črpalke izprazni zračni čep.

Plinske armature

Ojačitveni elementi vključujejo več naprav:

• Varovalke - samodejno odstranijo vodo ali paro iz sistema, ko je nivo tlaka presežen.Za modele z omejitvijo tlaka do 0,07 Pa se uporabljajo sprostitvene varovalke; za modele z omejitvijo tlaka do 0,07 Pa se uporabljajo vzvodni in vzmetni ventili.
• Indikatorji vode - naprave v obliki steklenega ohišja, cevi in ​​pip nadzorujejo nivo vode.
• Zaporni in regulacijski ventili - predstavljeni z ventili (kotli s premerom prehoda 100-150 mm) in zaporni ventili. Enokrožni grelniki so opremljeni s povratnimi ventili.

En bojler je opremljen z 2 indikatorjema vode.

Trosmerni ventil

Regulira smer hladilne tekočine v prisotnosti sistema za oskrbo s toplo vodo. Del v obliki črke T z enim izstopom in dvema vstopoma je izdelan iz brona. Znotraj ventila je membrana za regulacijo pretoka hladilne tekočine. Avtomatski tripotni ventili se aktivirajo glede na temperaturo vode, mehanski pa se nastavijo ročno glede na odčitke termometra.

Turbina

Nameščen na modelih z zaprto zgorevalno komoro in rotacijskim dimnikom. Enota je izdelana v obliki ventilatorja, ki dovaja zrak. Tokovi podpirajo proces zgorevanja in odstranjujejo produkte zgorevanja.

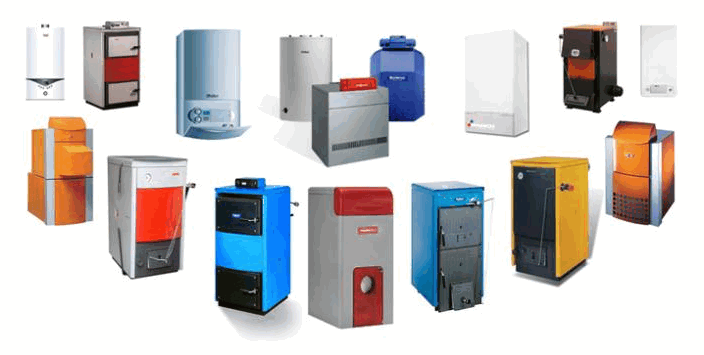

Vrste plinskih kotlov

Razvrstitev plinskega kotla se izvaja po več merilih.

Število vezij

Naprava z enim krogom zagotavlja samo ogrevanje prostora, brez oskrbe s toplo vodo. Dvokrožna enota je povezana s komunikacijami sanitarne vode in ogreva hišo.

Metoda ustvarjanja vleke

Osnutek plinskih kotlov je:

• naravno - uresničeno, ko se specifična teža zraka v prostoru in zunaj razlikuje;
• prisilno - vlek črpa ventilator.

Modeli z naravnim vlekom zahtevajo kakovosten odvod dimnika.

Metoda vžiga

Ogrevalni kotel začne delovati po vklopu:

• elektronski sistem za vžig - samodejno, brez posredovanja uporabnika;
• piezoelektrični element - naprava zasveti, ko oseba pritisne poseben gumb.

Elektronski vžig zahteva elektriko.

Način namestitve

Glede na način namestitve lahko izberete enoto:

• Montaža na steno – pritrjena na površino stene s sidrnimi vijaki in je kompaktna. Model je primeren za majhne prostore. Slaba stran je občutljivost izmenjevalnikov toplote na kemično sestavo vode.
• Talni - nameščen v ločenem prostoru. Kotlovnica je opremljena v skladu z državnimi predpisi. Modifikacija z visokim izkoristkom, ki lahko ogreje veliko površino.

Talni kotli imajo vedno dva kroga, medtem ko imajo lahko stenski kotli enega.

Načelo akumulacije toplote

Kotlovske enote so podobne po videzu, vendar se razlikujejo po inženirskih rešitvah:

• Konvekcijska naprava z enim izmenjevalnikom toplote uporablja plin za ogrevanje vode. Med kroženjem hladilne tekočine se kondenzat usede na dimnik in vstopi v izmenjevalnik toplote. Kisla sestava tekočine povzroči poškodbe elementa.
• Kondenzacijski agregat je opremljen s sekundarnim izmenjevalnikom toplote, na katerem se useda kondenzat. Preostalo toploto usedline akumulira grelni element.

Učinkovitost konvekcijskih modelov je 88-92%, kondenzacijskih 103-115%.

Vrsta moči

Obstaja več modifikacij kotlov:

• Enostopenjski. Prilagoditev temperaturnih parametrov se izvaja z vklopom in izklopom.
• Dvostopenjski. Zgorevanje je mogoče nastaviti na dva načina - 40% ali 100%.
• Modulirano. Razpon moči elementov se giblje od 10 do 100%.

Modulacijske naprave omogočajo nemoteno prilagajanje višine plamena in temperature vode, vendar niso poceni.

Princip delovanja

Za centralno in avtonomno toplovodno omrežje se uporablja zemeljski plin z možnostjo izgorevanja metana in propan-butana. Ne glede na mešanico gorenja je predstavljeno načelo delovanja kotla:

1. Povezava. Če je plin na voljo, se naprava vžge ročno ali samodejno.
2. Peneče. Gorilnik se vžge, ko prejme iskro električne energije.
3. Vklop glavnega gorilnika. Postopek se izvaja z vžigalnikom.
4. S segrevanjem hladilne tekočine in vodnega plašča. Za izvedbo te operacije se uporablja toplotni izmenjevalnik. Element segreje vodo na nastavljene temperaturne parametre, nato se gorilnik izklopi.

Ko temperatura med delovanjem kotla pade, senzor na dotik odda signal avtomatizaciji. Sistem začne delovati, dokler se hladilna tekočina ponovno ne segreje.

Prednosti in slabosti

Pozitivni vidiki uporabe opreme vključujejo:

• nizki stroški plinskega goriva v primerjavi z električno energijo, drva, kurilnim oljem ali premogom;
• visoka učinkovitost;
• povezava s sanitarno vodo in modeli ogrevanja z dvema krogoma;
• izbor inštalacij za velike in male hiše;
• enostavnost neodvisnega delovanja;
• združljivost z drugimi napravami - na enoto je priključen kotel ali komunikacija s toplo vodo;
• možnost namestitve stenskih sprememb v stanovanju, talnih sprememb v zasebni hiši.

Slabosti opreme plinskega kotla so stroški inštalacijskih del - povezava je izvedena z dovoljenjem Gaztekhnadzorja. Ekonomično delovanje naprave je doseženo le, če obstaja plinovod.

Izbirna pravila

Pri izbiri plinskega kotla upoštevajte več meril:

• Konvekcijski modeli so cenejši od kondenzacijskih, vendar imajo nižjo učinkovitost in toplotni izmenjevalniki se pogosteje kvarijo.
• Kotli z odprto zgorevalno komoro niso primerni za stanovanja. Postavljeni so v ločen prostor s kakovostnim prezračevalnim sistemom. Bolje je uporabljati opremo z zaprto komoro.
• Moč stenskih enot je do 32 kW, talne - od 100 kW.
• Stenski kotel omogoča kakovostno ogrevanje objektov do 300 m2. Če je hiša večja od 300 m2, je primerna možnost tal.
• Za zmanjšanje stroškov toplote je bolje izbrati dvostopenjske ali modulacijske naprave.
• Naprave z naravno cirkulacijo niso primerne za prostore večje od 100 m2.
• V kuhinji lahko priključite talne modifikacije z močjo do 60 kW.
• Stenske enote so tihe - lahko jih postavite v kuhinjo ali na hodnik.
• Vzorec z atmosferskim gorilnikom zahteva ločen dimnik višine 4 m.
• Tlačni gorilnik (moč od 100 kW) mora biti priključen in nameščen ločeno.

Pri izbiri parametrov moči upoštevajte, da 1 kW toplote ogreva 10 m2 hiše.

Delovanje plinskih kotlov je ekonomičen način ogrevanja vašega doma. Lastnikom ni treba rešiti vprašanja prevoza in skladiščenja trdnega goriva ali preplačati električne energije. Če poznate vrste in načela delovanja enot, je enostavno izbrati možnost za določeno sobo.
