Cevi v ogrevalnem sistemu so ključnega pomena. Od njih so odvisne hitrost gibanja tople vode, toplotne izgube in hidravlični upor pri dovodu toplote. Poleg jeklenih in bakrenih cevovodov se pogosto uporabljajo polimerni cevovodi. Kako narediti ogrevalni sistem iz polipropilena z lastnimi rokami za zasebno hišo in stanovanje? Če želite odgovoriti na to vprašanje, se morate seznaniti z značilnostmi tega materiala.
Lastnosti ogrevalnih cevi iz polipropilena
Ta vrsta polimera je izdelana iz polimeriziranega etilena in propilena. Za izboljšanje učinkovitosti bi morali izbrati ojačan polipropilen za ogrevanje. Vsebuje ojačitveni sloj, ki ohranja strukturno togost, ko je izpostavljen visokim temperaturam.
Preden naredite ogrevanje vode z lastnimi rokami iz polipropilena, morate poznati tehnične lastnosti teh cevi.Za razliko od zamreženega polietilena ne prepuščajo molekul kisika in imajo najnižjo specifično težo z dokaj visokimi trdnostnimi lastnostmi.
Pravilno nameščeno polipropilensko ogrevanje z lastnimi rokami bo imelo naslednje lastnosti:
- Visoka stopnja toplotne izolacije. To vam omogoča zmanjšanje toplotnih izgub v omrežju. Toda hkrati ni mogoče računati na prenos toplote cevovodov pri oskrbi s toploto;
- Gladka notranja površina zagotavlja minimalne hidravlične izgube. To prispeva tudi k odsotnosti vodnega kamna in usedlin, značilnih za jeklenice;
- Precej dobri indikatorji največjega tlaka in temperature. Dvocevni polipropilenski ogrevalni sistem bo normalno deloval s tlačnimi sunki do 20 atm. in ko je izpostavljen vročemu hladilnemu sredstvu s stopnjo segrevanja do +90 ° C;
- Minimalne zahteve za namestitev in vzdržljivost cevovodov. Če imate poseben spajkalnik, lahko izredne razmere rešite neodvisno.
Ker je ogrevanje mogoče namestiti iz polipropilena s cevmi, zasnovanimi za ta namen, se morate najprej seznaniti s sprejeto klasifikacijo. Če izberete napačen model, bo verjetnost padca tlaka pri ogrevanju precej visoka.
Pred izdelavo ogrevanja iz polipropilena je potrebno izračunati optimalni toplotni režim sistema. Ne sme presegati delovnih parametrov polimernih cevi.
Vrste polipropilenskih cevi za oskrbo s toploto
Profesionalna montaža polipropilenskega ogrevanja se začne z izbiro cevi. Ne razlikujejo se le po premeru in debelini stene, temveč tudi po drugih tehničnih lastnostih.

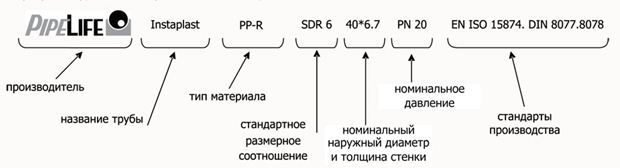

Resnično kakovostno ogrevanje zasebne hiše iz polipropilena z lastnimi rokami je možno le z uporabo ustreznih cevi. Skoraj vse informacije o njihovih lastnostih lahko najdete na oznakah na zunanji površini. Nekatere točke ne potrebujejo dekodiranja. Toda posebno pozornost je treba nameniti naslednjim parametrom:
- Material izdelave. Za ogrevalne cevi se uporablja polipropilen razreda PP-R. Je toplotno odporen. Poleg tega lahko najdete cevi znamk PPH in PPB. Z njihovo pomočjo lahko organizirate sistem oskrbe s hladno vodo;
- Nazivni delovni tlak. Označeno s simboli PN-10 (16, 20 ali 25). Za avtonomno oskrbo s toploto lahko namestite polipropilen, ojačan s steklenimi vlakni, za ogrevanje PN-20. V centraliziranih sistemih je priporočljivo namestiti cevovode PN-25 zaradi možnih tlačnih sunkov;
- Razpon premerov, debelin sten in največje dovoljene temperaturne izpostavljenosti. Podatke lahko vzamete iz spodnje tabele.
| Znamka cevi | Razpon premera, mm | Debelina stene, mm | Najvišja temperatura vode, °C |
| PN-10 | 20-110 | 1,9-10 | +20 |
| PN-16 | 16-110 | 2,3-15,1 | +45 |
| PN-20 | 16-110 | 2,6-16,1 | +60 |
| PN-25 | 21,2-77,9 | 2,8-18,3 | +80 |

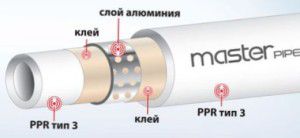

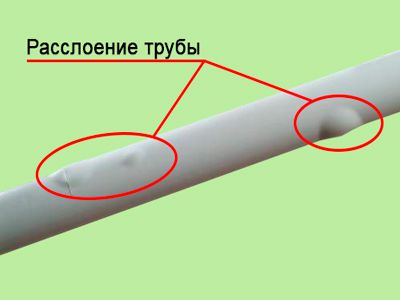

Vse polipropilenske cevi za ogrevanje morajo imeti ojačitveno plast. Izdelan je iz aluminijaste folije ali steklenih vlaken. Za slednje je značilna večja zanesljivost, a tudi višja cena. Če je kršena tehnologija nanašanja aluminijaste folije, se lahko zunanji ali notranji sloj loči od njegove površine.
Ta pojav je pri rokodelskih izdelkih precej pogost. Zato je za ogrevanje s steklenimi vlakni bolje kupiti ojačan polipropilen.
Za polimerne izdelke obstaja barvno kodiranje. Polipropilen za ogrevanje, ojačan s steklenimi vlakni, bo imel na površini rdečo vzdolžno črto, ki označuje možnost uporabe pri ogrevanju.
Sestavni deli in pravila za spajkanje polipropilenskih cevi
Povezava polimernih cevi se lahko izvede na več načinov - spajkanje, ločljivi ali trajni priključki, lepljenje. Za namestitev ogrevanja vode iz polipropilena z lastnimi rokami je najbolj primerno difuzijsko varjenje. Glavni povezovalni element v tem primeru so fitingi.

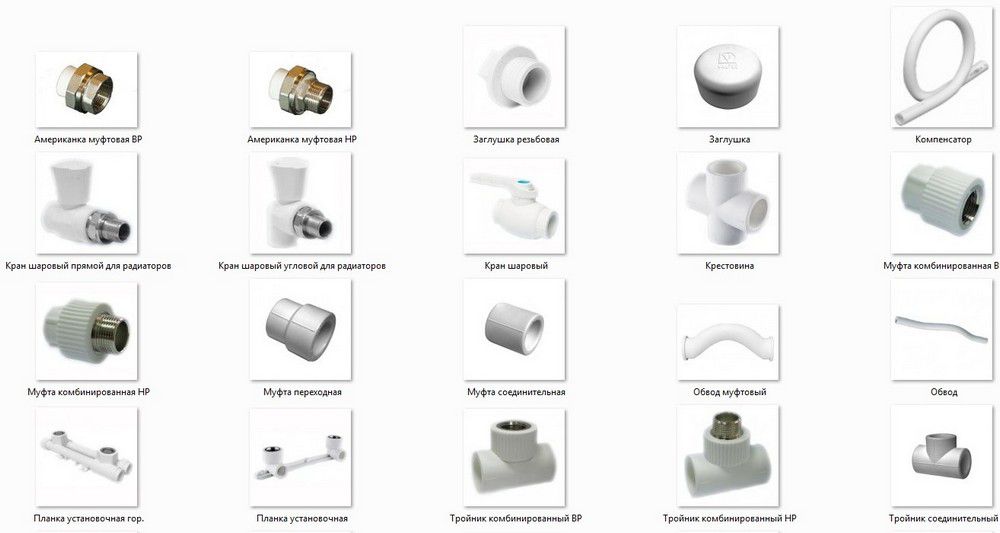

Pomembno je, da kakovost kupljenih komponent ni slabša od cevi. Vsi priključki za polipropilenske cevi za ogrevanje nimajo ojačitve. To se kompenzira z debelejšo steno. Razlikujejo se po videzu in obsegu:
- Spojke. Zasnovan za povezovanje posameznih cevi v en sam cevovod. Lahko so enakega premera ali prehodni za spajanje cevovodov z odsekom razlitja;
- Koti. Področje uporabe – izdelava vogalnih odsekov avtocest;
- Tees in križi. Potreben za razdelitev avtoceste na več ločenih krogov. Z njihovo pomočjo je izdelan grelni kolektor iz polipropilena;
- Kompenzatorji. Vroča voda povzroči toplotno raztezanje cevovodov. Zato je treba pred spajkanjem polipropilenskega ogrevanja namestiti kompenzacijske zanke, ki preprečujejo pojav površinske napetosti v liniji.
Pred začetkom postopka spajkanja je priporočljivo izračunati količino vseh potrošnih materialov: cevi, fitingov in zapornih ventilov.Da bi to naredili, je sestavljen diagram oskrbe s toploto, ki prikazuje konfiguracijo vsake enote.
Pri nameščanju polipropilenskega ogrevanja je potrebno uporabiti posebno vrsto zapornih ventilov, namenjenih spajkanju.
Samospajkanje polipropilenskih cevi

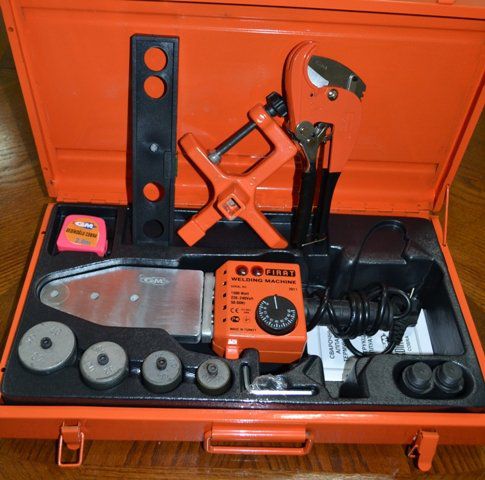

Za izdelavo ogrevanja iz polipropilena morate kupiti minimalni nabor orodij. Vključuje spajkalnik za cevi, posebne škarje in trimer. Slednje je potrebno za odstranjevanje cevi iz ojačitvene plasti v območju spajkanja.
Pred spajkanjem polipropilenskega ogrevanja morate odrezati zahtevano velikost cevi. Za to so zasnovane posebne škarje s podstavkom za cev. Zagotovili bodo enakomeren rez brez popačenja.

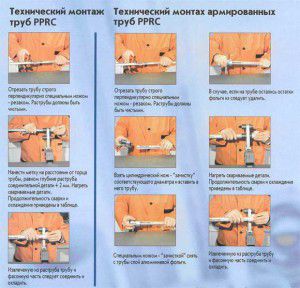

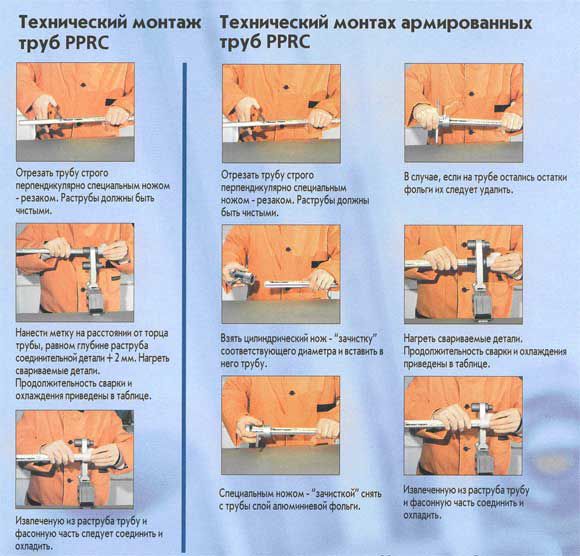

Če želite sami namestiti polipropilensko ogrevanje, boste morali izvesti naslednje korake:
- Razmastite mesto spajkanja na ceveh.
- S trimerjem odstranite ojačitveno plast iz ogrevalnega območja.
- Vklopite spajkalnik in ga nastavite na določeno temperaturo.
- Po segrevanju ogledala namestite cev in spojko v šobe. Med segrevanjem polipropilena ne delajte osnih vrtljajev.
- Po določenem času povežite cev in spojko med seboj.
- Počakajte, da se popolnoma ohladi.
S to tehnologijo lahko z lastnimi rokami izdelate zanesljiv ogrevalni sistem iz polipropilena. Prednost te metode je možnost spajkanja na že nameščenih odsekih glavnega voda. Na ta način lahko hitro popravite ogrevanje zasebne hiše z lastnimi rokami iz polipropilena.

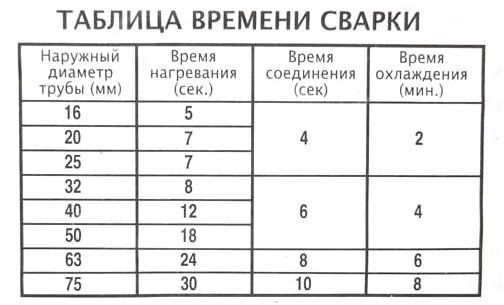

Pomembna točka med neodvisnim spajkanjem vodnega ogrevanja iz polipropilena je čas segrevanja obdelovancev. Odvisno je od premera cevi in debeline stene. Če material ni dovolj stopljen, bo proces difuzije nizek, kar bo sčasoma povzročilo razslojevanje spoja. Če se cev in spojka pregrejeta, bo nekaj materiala izhlapelo, posledično pa se bodo zunanje mere močno zmanjšale. Zato se morate za namestitev polipropilenskega ogrevanja držati priporočenega časa segrevanja plastike, odvisno od njenega premera in debeline stene.
Pri samonamestitvi polipropilena z lastnimi rokami je potrebno dobro prezračevanje prostora. Ko plastika izhlapi, lahko njene hlapne sestavine vstopijo v dihala.
Za majhno količino dela lahko kupite neprofesionalni spajkalnik, ki stane do 600 rubljev. Z njegovo pomočjo lahko spajkate polipropilenski ogrevalni sistem za majhno hišo ali stanovanje.
DIY polipropilenski razdelilnik

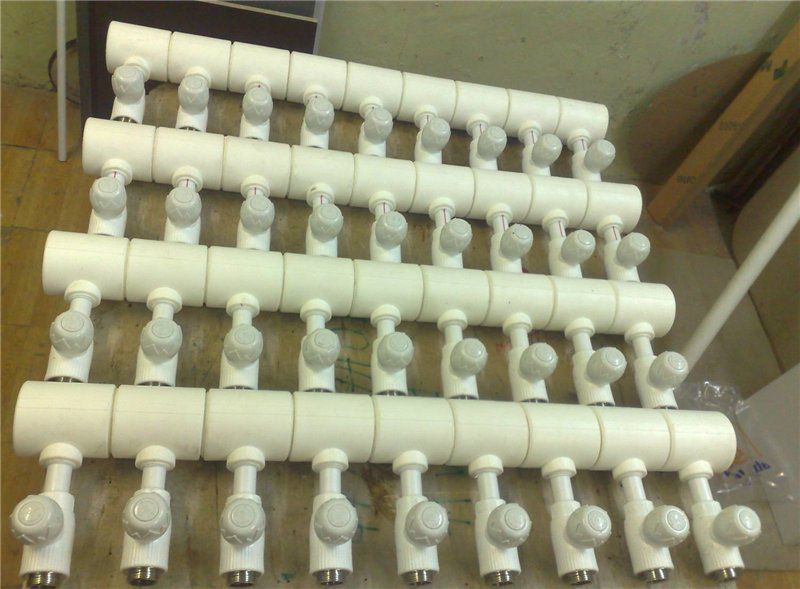

Za dokončanje ogrevanja kolektorja je potreben razdelilni glavnik. Je cev relativno velikega premera, na kateri je več cevi za priključitev na ločeno električno omrežje.
Izdelava ogrevalnega razdelilnika iz polipropilena se lahko uporablja samo za majhne sisteme vodnega ogrevanega talnega ogrevanja. To je posledica relativno majhnega premera cevi in konstrukcijskih zahtev. Pri izdelavi lastnega razdelilnika toplote iz polipropilena boste potrebovali naslednje komponente:
- Majice s prehodno velikostjo 20*25*25 ali 25*32*32;
- Zapiralni krogelni ventili 20 ali 25 mm;
- Kos cevi za povezovanje T-cev skupaj.

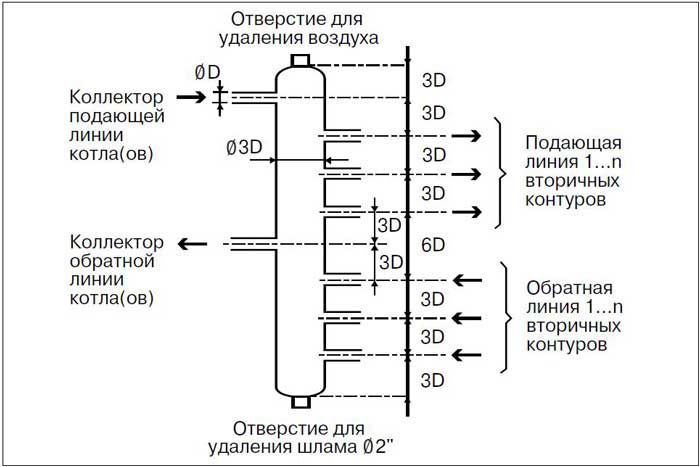

S spajkalnikom se razdelilnik oblikuje iz polipropilenskih cevi in cevi. Krogelni ventili so nameščeni na vsaki odvodni cevi. Pomanjkljivost vgradnje takšne zasnove za ogrevanje iz polipropilena je neskladje med dimenzijami preseka cevi - pravilo 3 premerov ni upoštevano.
Zato domači kolektorji iz polipropilenskih komponent niso tako razširjeni. Izjema so tovarniško izdelane konstrukcije, pri katerih so upoštevana vsa pravila oblikovanja.
Za dvocevni ogrevalni sistem iz polipropilena lahko namesto kolektorja namestite mešalni ventil za uravnavanje temperature hladilne tekočine.
V katerih shemah se lahko uporabljajo polipropilenske cevi?
Ojačani polipropilen za oskrbo s toploto se zaradi visoke kakovosti in zanesljivosti uporablja v skoraj vseh vrstah sistemov. Toda ali je to vedno priporočljivo? Za rešitev te težave je treba analizirati vse dejavnike, ki vplivajo na namestitev, delovanje in vzdržljivost prihodnjega vezja.

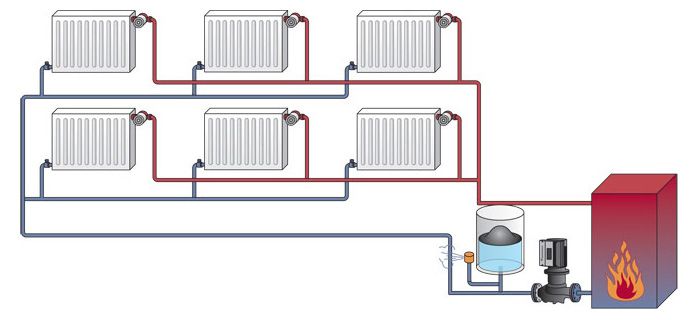

Opremljanje dvocevnega sistema za oskrbo s toploto s polipropilenom omogoča reševanje več težav hkrati. Prvič, povečala se bo zanesljivost in življenjska doba cevovodov. Vendar bo to pomembno le v primerih, ko je bila upoštevana tehnologija priključitve cevovoda. Druga prednost je zmanjšanje toplotnih izgub med gibanjem hladilne tekočine skozi cevovod.
Toda strokovnjaki ne priporočajo izdelave oskrbe s toploto za zasebni dom z lastnimi rokami iz gravitacijskega polipropilena. To je posledica naslednjih dejavnikov:
- Polipropilenske cevi so potrebne za oskrbo s toploto velikih premerov - od 40 mm ali več. Difuzijsko varjenje ni primerno za njihovo povezovanje - spajanje bo potrebno s posebno instalacijo;
- Povečana delovna intenzivnost namestitve;
- Povečani stroški zaradi uporabe stroja za varjenje profilov.
Iz tega lahko sklepamo, da je polipropilen, ojačan s steklenimi vlakni, za ogrevanje uporaben za vse sisteme oskrbe s toploto z izjemo gravitacije. A tudi v tem primeru omejitev ne določajo tehnične lastnosti, temveč racionalni premisleki.
Skrita montaža polipropilenskih ogrevalnih sten ni priporočljiva. Ima razmeroma visok koeficient toplotnega raztezanja, kar lahko povzroči povečano obremenitev zunanjih sten cevovoda. Zato je najbolje uporabiti odprte namestitvene sheme ali narediti lažne stene.
Video govori o metodah samodifuzijskega spajkanja polipropilenskih cevi za ogrevanje:
