Samostojno načrtovanje, izbira komponent in montaža ogrevalnega sistema je eden najtežjih podvigov. Najpogosteje sprva poskušajo zmanjšati kompleksnost izvajanja teh stopenj. V ta namen se daje prednost odprtemu sistemu ogrevanja. Ekspanzijske posode, tokokrogi, črpalke - kako pravilno določiti optimalne parametre za te komponente ogrevanja?
Značilnosti ureditve odprtega ogrevanja

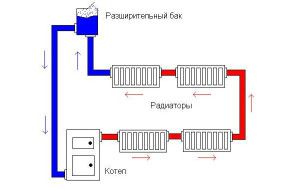

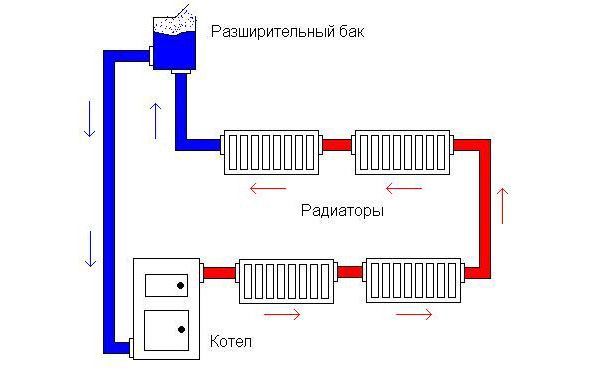

Klasični ogrevalni sistem odprtega tipa za zasebni dom se razlikuje od zaprtega po tlaku. Je enak atmosferskemu. Zato je za ureditev te vrste oskrbe s toploto potrebno bistveno manj komponent in natančnih izračunov. Toda to ne pomeni, da je mogoče odprto ogrevalno shemo sestaviti neprofesionalno.
Za samodejno stabilizacijo tlaka hladilne tekočine v ceveh sistem zagotavlja odprto ekspanzijsko posodo za odprto ogrevanje. Zasnova te komponente razlikuje odprto shemo oskrbe s toploto od zaprte.Hladilna tekočina se lahko premika na dva načina:
- Zaradi toplotnega raztezanja tople vode. Za to je potreben pospeševalni dvižni vod. V skladu s to shemo je zasnovan odprt ogrevalni sistem z naravno cirkulacijo;
- Montaža črpalne opreme. Omogoča vam povečanje hitrosti gibanja hladilne tekočine. Črpalka v odprtem ogrevalnem sistemu je potrebna, če skupna dolžina vodov presega 25 m.
Poleg tega je treba zmanjšati trenje vode, ko prehaja skozi cevi. Da bi to naredili, mora biti premer slednjega najmanj 30 mm. V nasprotnem primeru se bo povečal hidravlični upor, kar bo zmanjšalo naravno cirkulacijo.
Opredeljujoča komponenta v shemi je kotel za odprt ogrevalni sistem. Pomembno je ne le izbrati pravo zasnovo in načelo delovanja naprave, temveč tudi upoštevati vsa pravila namestitve.
Kljub dejstvu, da bodo stroški odprtega ogrevalnega sistema s črpalko bistveno nižji od stroškov podobnega zaprtega sistema, je namestitev prvega težavna. To je treba upoštevati pri načrtovanju oskrbe s toploto.
Izbira odprte ogrevalne sheme
Na prvi stopnji načrtovanja je pomembno izbrati pravo shemo odprtega ogrevalnega sistema s črpalko. Odvisno je od parametrov hiše, zahtevanih toplotnih pogojev delovanja ogrevalnega sistema in finančnih zmožnosti.
Razmislimo o glavnih parametrih, ki bodo neposredno vplivali na izbiro in nadaljnji izračun odprtega ogrevalnega sistema:
- Skupna površina ogrevanih prostorov. Če je ta značilnost manjša od 60 m², lahko namestite gravitacijski sistem;
- Tla hiše in višine stropov. Za gravitacijski sistem je predpogoj prisotnost pospeševalnega odtoka. Brez njega se lahko v odprtem ogrevalnem sistemu pojavi zrak in kroženje se poslabša;
- Projektni toplotni pogoji delovanja. Za nizke temperature se uporablja odprt ogrevalni sistem z obtočno črpalko. V nasprotnem primeru rahlo širjenje vode ne bo ustvarilo potrebnega kroženja.
Šele po temeljiti analizi teh kazalnikov in izračunu toplotnih izgub v hiši se lahko odločite, ali boste vgradili ogrevanje odprtega tipa s črpalko ali brez nje.
Najbolje je izračunati toplotne izgube stavbe s pomočjo specializiranih programov. Njihove demo različice se distribuirajo brezplačno.

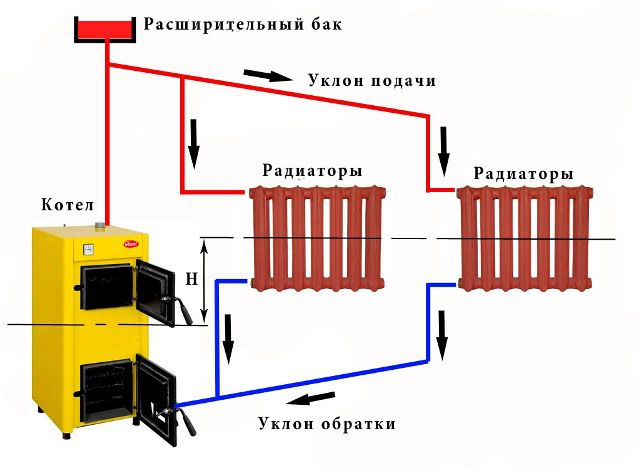

Gravitacijski sistem ogrevanja
Glavna razlika med gravitacijo in drugimi je popolna odsotnost mehanizmov za prisilno gibanje tekočine skozi cevi. Tisti. Ta proces se izvaja samo zaradi toplotnega raztezanja tople vode.
Za pravilno delovanje oskrbe s toploto je treba namestiti pospeševalni dvižni vod. Montira se neposredno za kotlom in se nahaja navpično. Njegova višina mora biti najmanj 3,5 m, če ta pogoj ni izpolnjen, potem ogrevana tekočina, ki prihaja iz kotla za odprt ogrevalni sistem, ne bo imela zadostne hitrosti.
Poleg tega dejavnika je treba upoštevati naslednje posebnosti organizacije odprtega ogrevalnega sistema z naravno cirkulacijo:
- Obvezen naklon cevi. Napajalni vod iz dvižnega voda mora biti nagnjen proti grelnim napravam. Obratno - do kotla. Raven nagiba - 1 cm na meter;
- Kotel se nahaja na najnižji točki diagrama;
- Za normalno delovanje so za ogrevalne sisteme potrebni ekspanzijski rezervoarji odprtega tipa. Montirani so tudi za kroge s prisilnim kroženjem.
Za odprt ogrevalni sistem gravitacijskega tipa ni priporočljivo namestiti električnega kotla. Enako kot plinski analog. To je posledica velike verjetnosti zračnih žepov, kar lahko povzroči pregrevanje toplotnega izmenjevalnika.
Za povečanje učinkovitosti delovanja v odprtem ogrevalnem krogu z naravno cirkulacijo mora biti premer pospeševalne dvižne cevi za 1 velikost manjši od preseka glavnega voda.

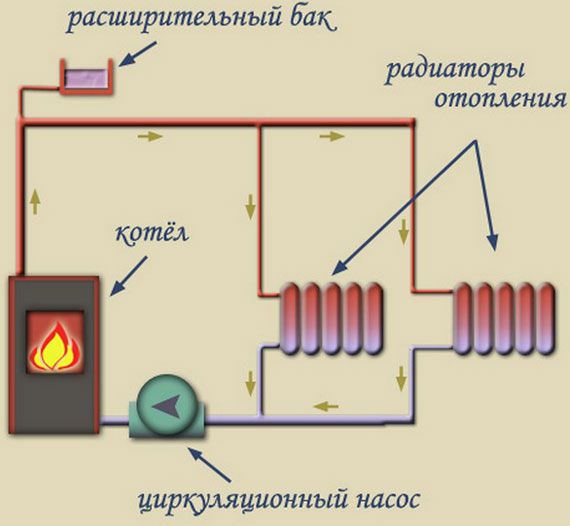

Prisilna cirkulacija pri ogrevanju
V zadnjem času lastniki zasebnih hiš in poletnih koč posodabljajo svoj ogrevalni sistem z namestitvijo samo ene komponente - črpalke. Zasnovan je za izboljšanje kroženja hladilne tekočine.

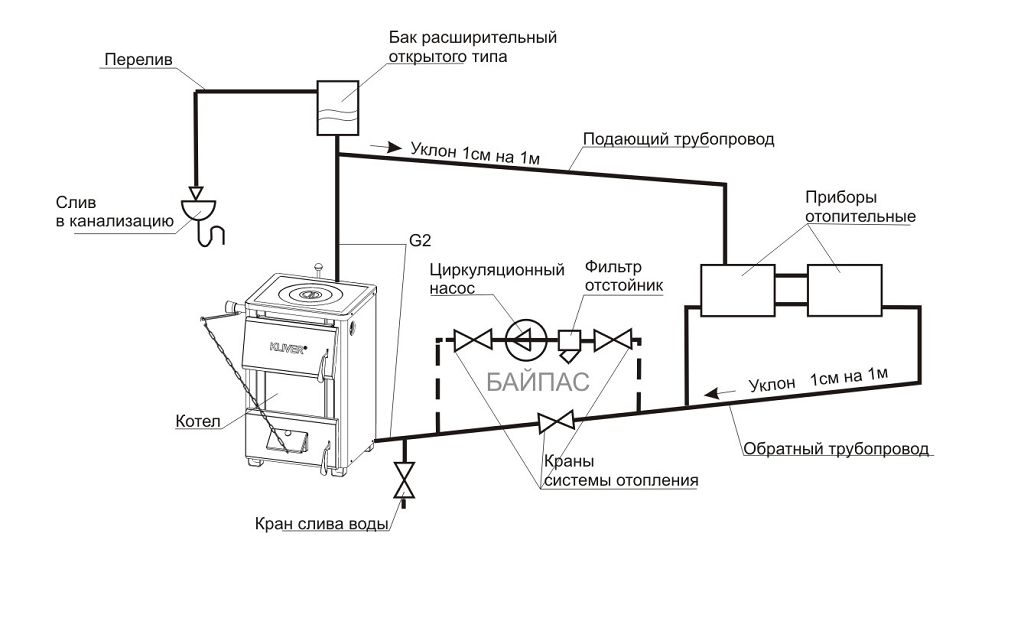

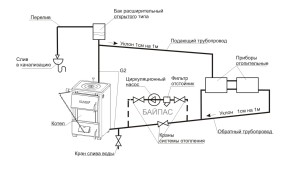

Na splošno se ureditev odprtega ogrevalnega sistema z obtočno črpalko ne razlikuje od zgoraj opisanega. Pomembno je, da izberete pravo mesto za namestitev črpalke. Montira se na povratno cev pred vstopom v ogrevalni kotel. Optimalna razdalja naj bo 1,5 m.
Za to odprto shemo ogrevanja je treba upoštevati naslednje točke:

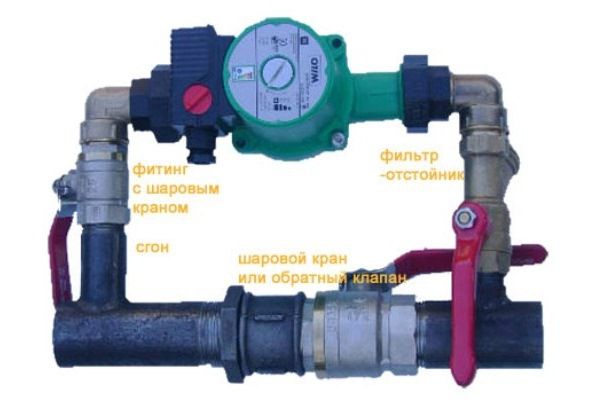

- Črpalka je nameščena na obvodu. To je potrebno za zagotovitev kroženja vode v primeru okvare ali izpada električne energije;
- Vgraditi je treba povratni ventil. Preprečil bo pojav učinka povratne cirkulacije;
- Pri namestitvi se upošteva smer gibanja hladilne tekočine.
Prednost uporabe ogrevalnega kroga odprtega tipa s črpalko je zmanjšanje vztrajnosti sistema.Zaradi povečanega kroženja se bodo baterije in radiatorji hitreje segrevali.
Za odprt ogrevalni krog z obtočno črpalko je treba izračunati njegove parametre - tlak in zmogljivost.

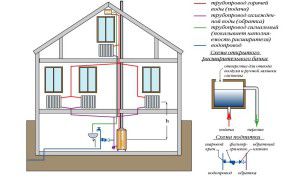

Celoten sklop odprtega ogrevalnega sistema
Poleg črpalke je treba v odprtem ogrevalnem sistemu izbrati druge komponente. Učinkovitost in učinkovitost celotne sheme oskrbe s toploto bo odvisna od pravilne izbire.
Za pravilen izračun odprtega ogrevalnega sistema se najprej izračuna njegova nazivna moč. Če je toplotna izolacija stavbe dobra, lahko vzamete razmerje, da bo 10 m² površine zahtevalo 1 kW toplotne energije. Za natančnejši izračun je priporočljivo uporabiti posebne programe. Z njihovo pomočjo lahko sestavite pravilen odprti diagram ogrevanja in izračunate optimalne značilnosti njegovih komponent.
Za minimalno konfiguracijo ogrevalnega sistema boste potrebovali naslednje elemente:
- Kotel;
- Ekspanzijski rezervoar;
- Cevovodi;
- Radiatorji in baterije.
Zahteve za zadnja dva so nizke. Najpogosteje se polimerne cevi uporabljajo za oskrbo s toploto. Toda strokovnjaki priporočajo uporabo jeklene cevi za pospeševalni vod. To je razloženo z visoko temperaturo v tem delu ogrevalnega sistema odprtega tipa za zasebno hišo.
Skoraj vsi modeli polimernih cevi so zasnovani za temperature, ki ne presegajo +90 °. To je treba upoštevati pri konfiguraciji sistema.

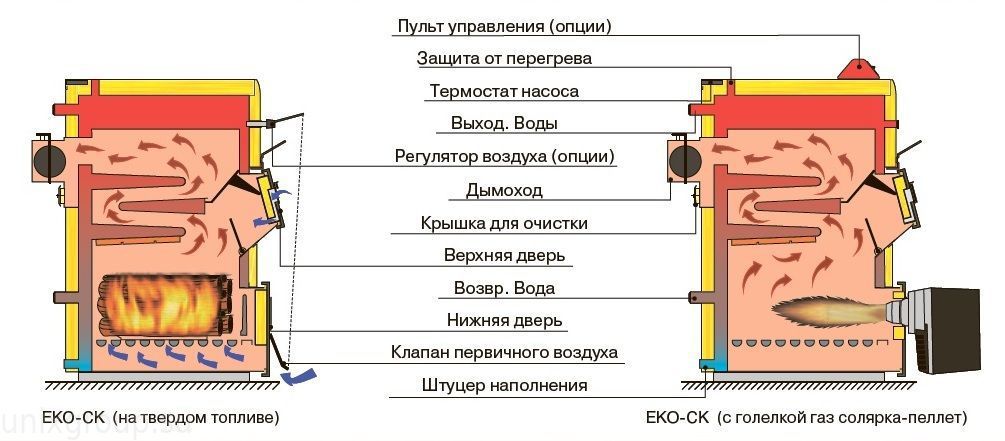

Izbira kotla za odprto ogrevanje
Najprej je treba opozoriti, da je namestitev plinskih in električnih kotlov za odprt sistem ogrevanja prepovedana.V sistemu pogosto nastanejo zračni zastoji, kar bo negativno vplivalo na delovanje opreme in lahko privede do izrednih razmer. Zato ostajajo edina alternativa modeli na trda goriva ali kotli na dizelsko gorivo.
Kotel mora biti nameščen v skladu z vsemi zahtevami. Nahaja se v ločenem prostoru, kjer ni mogoče skladiščiti goriva. Kotlovnica mora imeti prisilno kroženje zraka. Za optimizacijo delovanja opreme je priporočljivo namestiti sendvič dimnike.
Poleg teh dejavnikov obstajajo posebne zahteve za normalno prilagoditev kotla v odprtem ogrevalnem sistemu:
- Kotlov z dolgim gorenjem ni dovoljeno namestiti. Zasnovani so za delovanje pri nizkih temperaturah. V tem primeru ekspanzija hladilne tekočine ne bo zadostovala za kroženje;
- Če črpalna skupina ni nameščena v sistemu, je potrebna ločena namestitev povratnega ventila;
- Kotel v ogrevalnem sistemu odprtega tipa za zasebno hišo mora biti nameščen na najnižji točki diagrama.
Če oprema ne vključuje temperaturnega senzorja, ga je treba namestiti ločeno. Za natančnost meritev je nameščen na dovodni cevi neposredno za kotlom.
Če želite odstraniti zrak iz odprtega ogrevalnega sistema, namestitev zračnika ne bo rešila težave. Deluje le, če tlak v sistemu presega atmosferski tlak.

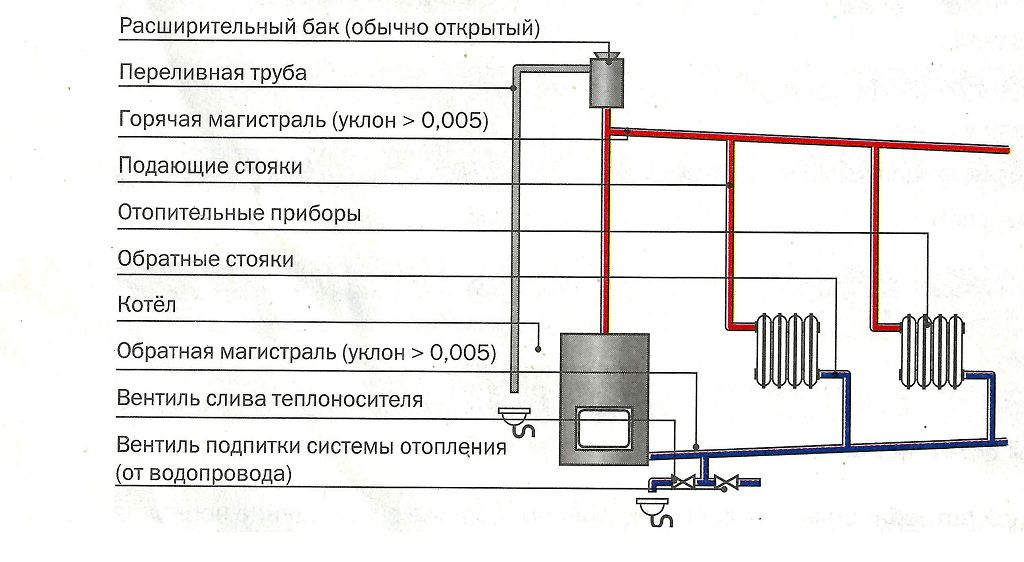

Modeli ekspanzijske posode za odprt sistem
Za kompenzacijo toplotnega raztezanja hladilne tekočine in pravočasen nadzor njegove ravni je potrebno namestiti ekspanzijsko posodo za odprto ogrevanje.Nahaja se na najvišji točki sistema in lahko opravlja več funkcij hkrati.
Najprej se izračuna optimalna prostornina odprte ekspanzijske posode za ogrevalne sisteme. Mora biti vsaj 5% količine hladilne tekočine v sistemu. Standardna zasnova ima 3 cevi, ki opravljajo naslednje funkcije:
- Dovodna cev. Z njegovo pomočjo je ekspanzijska posoda povezana z odprtim ogrevalnim sistemom. Običajno je njegov premer za 1 velikost manjši od premera pospeševalnega dvižnega voda, na katerega se izvaja namestitev. Zato je potreben adapter;
- Obtočna cev. Skozi topla voda teče dalje vzdolž glavnega voda;
- Signalna cev. Potrebno za obvestilo o kritičnem znižanju nivoja hladilne tekočine. Ko odprete pipo, iz nje ne teče voda - sistem morate dopolniti.
Dodatno lahko nadgradite ekspanzijsko posodo za odprto ogrevanje. V nekaterih primerih lahko služi kot enota za ponovno polnjenje. Če želite to narediti, potrebujete dodatno cev, ki se priključi na dovod vode. Če se količina tople vode kritično zmanjša, lahko sistem hitro napolnite tako, da odprete zaporne ventile.

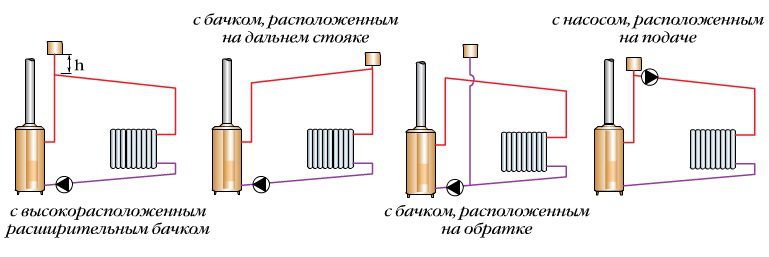

Obstaja več shem za namestitev ekspanzijske posode. Za ogrevanje odprtega tipa s črpalko se lahko namesti na oddaljeni dvižni vod. Ta možnost se redko uporablja, saj je učinkovitost takšne sheme izjemno nizka. Najpogosteje je ekspanzijska posoda nameščena na bližnjem dvižnem vodu za pravočasno spremljanje stanja ogrevanja.
Za izdelavo ekspanzijske posode je prepovedano uporabljati polimerne materiale. Jeklo je najboljše za to.
DIY namestitev odprtega ogrevanja
Po pravilnem izračunu odprtega ogrevalnega sistema in izbiri vseh komponent se lahko začne montaža. Najprej je priporočljivo sestaviti diagram lokacije vseh elementov z njihovimi tehničnimi lastnostmi.
Najprej se odločimo za shemo polaganja cevi. Lahko je naslednjih vrst:

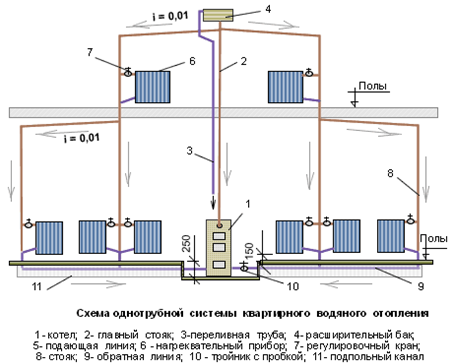

- Enocevni. V njem so naprave zaporedno povezane v sistem. Prednosti: enostavna namestitev, najmanj potrošnega materiala. Slabosti - hitro hlajenje hladilne tekočine;
- Dvocevni. Za odvajanje ohlajene vode je nameščen povratni vod. Na ta način je mogoče optimizirati porazdelitev toplote po celotnem sistemu.
V vsakem primeru je treba za sisteme za oskrbo s toploto namestiti ekspanzijsko posodo odprtega tipa. Tee so nameščene na odcepe cevovodov. Razdelilni tokokrogi za odprt ogrevalni sistem s črpalko se ne uporabljajo.
Delo je najbolje izvajati poleti. Namestitev cevovodov zahteva posebno pozornost, saj je treba upoštevati kot naklona. Če je vrednost tega parametra nezadostna, lahko pride do znatnega poslabšanja kroženja tople vode.
V videu se lahko seznanite s posebnostmi delovanja ogrevanja z naravno in prisilno cirkulacijo:
