Radiatorji za ogrevanje in njihova namestitev v zasebni hiši in stanovanju

Če je treba zamenjati radiatorje v zasebni hiši ali stanovanju, sta možni dve možnosti, od katerih je vsaka izbrana po lastni presoji lastnikov stanovanja. Večina jih je nagnjenih k temu, da v svoj dom povabijo strokovnjake, ki bodo zelo hitro vgradili radiatorje in zagotovili visoko kakovost dela. Toda z nekaj izkušnjami in po preučitvi predlaganega materiala bo uporabnik lahko zamenjal baterije z lastnimi rokami in prihranil pri stroških dela povabljenega vodovodarja.

Orodja in materiali za namestitev

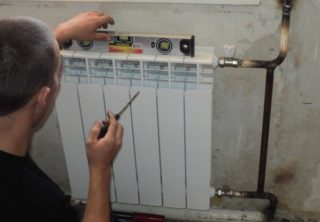

Preden namestite grelno baterijo v vašem domu, morate pripraviti potrebna orodja in ustrezen potrošni material. Iz kompleta za namestitev radiatorja v stanovanju boste zagotovo potrebovali:

• električni vrtalnik s kompletom svedrov;
• raven vrste "level";
• nastavljiv ključ in klešče.

Ponudba pomožnih naprav in potrošnega materiala, potrebnih za zamenjavo ogrevalnega sistema, je bolj raznolika.Poleg specialnih čepov in jeklenih nosilcev obsega celo vrsto vodovodnih izdelkov in materialov:

• Ventil Mayevsky (ali naprava za odvajanje zraka);
• dva kroglična zaporna ventila;
• fitingi, ki zagotavljajo tesno povezavo med cevmi in cevmi radiatorjev;
• FUM trak (ali navijanje perila).

Poleg tega boste morali pripraviti komplet moznikov ustrezne velikosti in druge pritrdilne elemente.

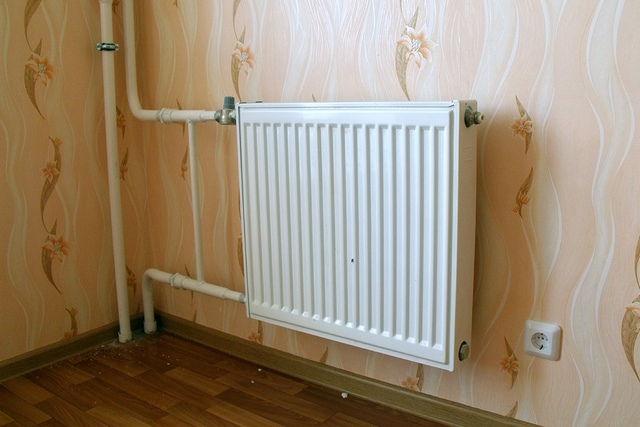

Izbira lokacije za namestitev

Mesto za namestitev radiatorjev je običajno izbrano neposredno pod oknom. To ni storjeno po naključju in ne zgolj zaradi želje po spoštovanju tradicije.

Namestitev grelnih radiatorjev tik pod okensko polico omogoča navzgor usmerjene tokove dobro segretega zraka, ki odrežejo hladne mase. Poleg tega njegove tople plasti segrejejo steklo, s čimer odpravijo učinek kondenzacije in rosenja oken. To bo zahtevalo, da širina radiatorja zavzema večino odprtine (do 70%).

Enako pomembno je, da se vnaprej odločite, na kateri višini je nameščen radiator in ali je razdalja med njegovim spodnjim delom in tlemi zadostna (vsaj 8-12 cm). S to ureditvijo bo ogrevalni sistem ogrel noge in dobro akumuliral toploto v srednjem pasu. V skladu z veljavnimi standardi (SNiP) je določena tudi dovoljena razdalja do okenske police, ki je izbrana v velikosti 10-12 cm, kar bo omogočilo, da se topel zrak zlahka upogne okoli ovire in dvigne do okenskega stekla. Zadnja zahteva za lokacijo baterije je razdalja njene notranje ravnine od stene;Če je ta pogoj izpolnjen, med namestitvijo radiatorjev ne bo težav s prostim prostorom.

Načini povezave

Med najpogosteje uporabljenimi načini povezovanja radiatorjev izstopajo naslednje tri možnosti:

• diagonalna povezava - z zgornjim vhodom in spodnjim izhodom na drugi strani;
• sedlo;
• enostranska povezava - s spodnjimi in zgornjimi povezavami.

Diagonalna shema velja za najučinkovitejšo, saj upošteva vse možne dejavnike, ki vodijo do izgube toplote. Z njegovo pomočjo je mogoče uresničiti zmogljivosti radiatorjev katere koli vrste z največjo učinkovitostjo.

Pri izračunu večine ogrevalnih sistemov je ta način povezave vzet kot model, pri čemer se upošteva korekcijski faktor za morebitna odstopanja. V tem primeru, ko se energetski nosilec premika, na njegovi poti ni ovir. Popolnoma zapolni celotno prostornino zgornjega zbiralnika, nato pa se gladko spusti skozi navpične kanale v spodnje dele. Posledično se celotno delovno območje baterije enakomerno segreje, kar zagotavlja največji prenos toplote.

Spodaj skozi (sedlo) povezava

Nižji način priključitve radiatorjev ogrevanja je najbolj neučinkovit glede izgub, ki pri dvocevnem sistemu dosežejo 12-15% ali več. Pri premikanju hladilna tekočina izbere najkrajšo pot in ne more prenesti toplote na zgornji kolektor. Posledica je neenakomerno segrevanje območja akumulatorja in povečana poraba tekočine.

Stanje je še slabše, če se stranski dovod uporablja v enocevni izvedbi, v tem primeru se izgube povečajo na 20-22%.Iz očitnih razlogov so pogoji za enakomerno porazdelitev hladilne tekočine po površini aluminijastih ali litoželeznih baterij v tem primeru celo manjši kot pri 2-cevni povezavi. Kljub znatnim izgubam je ta način povezovanja cevi v povpraševanju v primerih, ko je potrebno skrito polaganje dovodnih in odvodnih cevnih komunikacij.

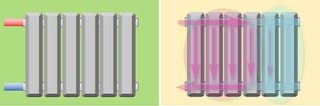

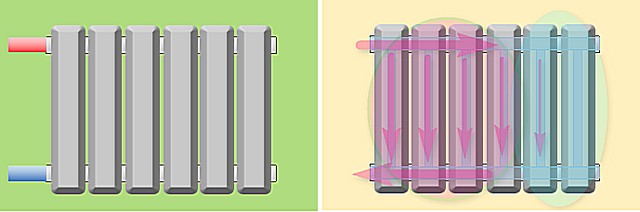

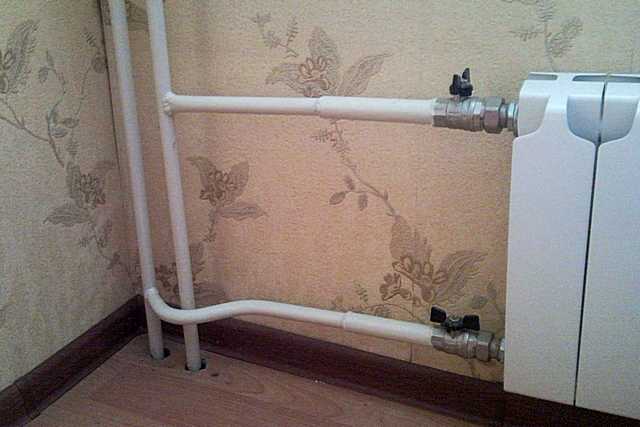

Enosmerna povezava s spodnjim (zgornjim) dovodom

Z vidika učinkovitosti in učinkovitosti je ta povezovalna shema ogrevanja še slabša od prejšnjega primera, saj se hladilno sredstvo izpušča z iste strani, kot je vneseno. Verjetnost stagnacije na območjih, ki so oddaljena od vstopne armature, se še poveča. Ker nosilec stremi k najkrajši in najlažji poti med dvema cevkama (dovod in odvod), ne vpliva na zgornje plasti, nedostopni pa so mu tudi vsi ostali prostori, ki so oddaljeni od delovnega priključka naprave.

Enosmerna povezava s spodnjim napajanjem se uporablja v izjemnih situacijah, ko cevi do akumulatorja ni mogoče priključiti na noben drug način. Njegova uporaba je nujen ukrep, ki prisili lastnike, da se sprijaznijo z nizko učinkovitostjo ogrevanja.

Nekoliko boljša je možnost zgornje enostranske stranske povezave, pri kateri so prostori, oddaljeni od vhoda, slabo ogrevani. Toda v tem primeru ima nosilec možnost, da se spusti do spodnjega "nadstropja" kolektorja in ogreje območje, ki je najbližje priključku.

Vrste ogrevalnih sistemov

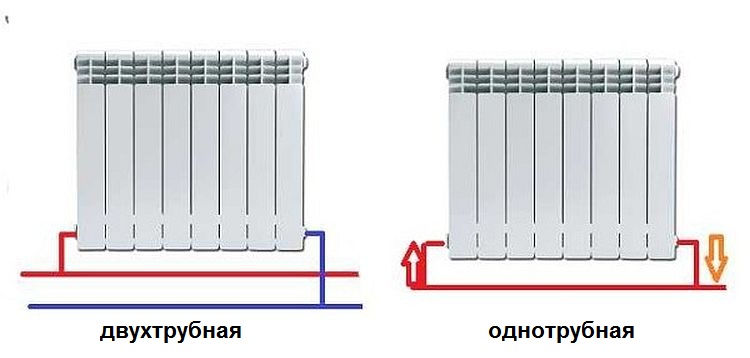

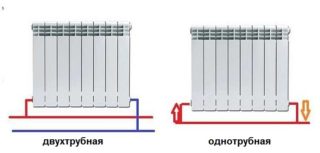

Količina prejete toplote iz radiatorjev je odvisna od vrste dovoda in vrste ogrevalnega sistema, glede na število uporabljenih cevi.Za določitev tega indikatorja je priporočljivo razumeti, kako se enocevni sistemi razlikujejo od dvocevnih vezij.

Enocevno ogrevanje

Ta vrsta organizacije ogrevanja je najbolj ekonomična, če jo upoštevamo z vidika stroškov namestitve. Ocena opravljenega dela v tem primeru je približno dvakrat manjša od stroškov namestitve 2-cevnega vezja. Zaradi tega ga najpogosteje najdemo v stanovanjskih in visokih stavbah, čeprav v zasebnem sektorju ni neobičajno. S to shemo so radiatorji povezani z glavno linijo v zaporedni verigi: hladilno sredstvo, ki gre skozi naslednjo grelno enoto, vstopi v vhod naslednje itd.

Odvodna armatura zadnjega radiatorja se priključi na dvižni vod stolpnice ali na dovod ogrevalnega kotla.

Pomanjkljivost možnosti enocevnega ožičenja je nezmožnost ločenega prilagajanja ravni prenosa toplote baterij. Po namestitvi termalne glave na katerikoli od serijsko vezanih radiatorjev le ta razširi svoj učinek na celoten sistem. Druga pomembna pomanjkljivost te metode je neenakomerna porazdelitev temperature hladilne tekočine v različnih delih ogrevalne verige. Elementi, ki se nahajajo bližje dvižnemu vodu ali kotlu, se dobro segrejejo, odseki, ki so oddaljeni od njih, pa bodo prejeli zelo malo toplote. Pomanjkljivosti vključujejo neprijetnosti popravila takšnih sistemov, ko boste morali, če en element odpove, odklopiti vse odseke in izprazniti medij. Da bi se temu izognili, strokovnjaki svetujejo namestitev mostičkov med dovodnimi cevmi - "bypass".

Dvocevna napeljava

Dvocevni ogrevalni sistem ima v cevovodu dva cevovoda, ki sta običajno označena kot "dovod" in "povratek". V tem primeru je vsak radiator priključen na oba voda hkrati, kar pomeni vzporedno povezavo s sistemom. Kot rezultat, hladilna tekočina z enako temperaturo prispe do njihovih vstopnih priključkov. Druga prednost te metode je, da ima lahko vsak montažni del nameščen svoj termostat.

Slabosti te vrste ogrevanja vključujejo povečano število cevnih elementov. Med namestitvijo in ožičenjem sistema se njihovo število v primerjavi z enocevno različico skoraj podvoji. Po drugi strani pa takšna obloga zagotavlja visok prenos toplote pri delu s katero koli ogrevalno opremo, vključno s plinskimi kotli.

Splošni postopek namestitve

Preden pravilno priključite grelni radiator, se morate seznaniti s splošnimi določbami o vgradnji sistemov s polipropilenskimi cevmi:

• pred namestitvijo radiatorjev za ogrevanje je treba poklicati vodovodarja, da odklopi obstoječi sistem od obremenitve; v zasebni hiši njegova pomoč ne bo potrebna;
• radiatorji so nameščeni v skladu z navodili, ki so priložena večini izdelkov;
• Po zaključku vseh del se izvede kontrolni test sistema, da se ugotovi prisotnost puščanja v vmesnikih.

Pri izbiri radiatorjev za vaš dom strokovnjaki svetujejo, da bodite pozorni na znano nemško podjetje Rehau, katerega izdelki so visoke kakovosti in dobrega prenosa toplote.
