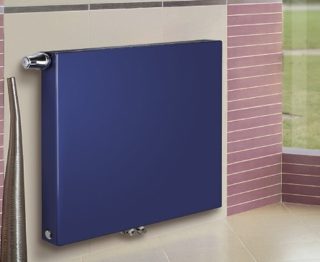

Dimenzije in prednosti ploščatih radiatorjev

Stari grelni radiatorji so v povpraševanju med kupci zaradi razmerja med kakovostjo in ceno - časovno preizkušenimi tehničnimi lastnostmi. Globina strukture je vzeta kot ključni parameter, vendar njene natančne meje ne obstajajo. Osnova je vzeta na izdelkih, katerih globina je 2-krat manjša od sovjetskih modelov iz litega železa.

Značilnosti ploščatih radiatorjev in njihova zasnova

Jekleni izdelki so vključeni v kategorijo tankih grelnih radiatorjev. Za njihovo izdelavo se vzamejo kovinski listi in preidejo skozi žigosanje. Z varjenjem se železni surovci povežejo v ustrezno strukturo, ki zagotavlja zanesljivost in trdnost povezave. Za povezavo s splošnim sistemom se uporabljajo cevi. Hladilna tekočina se premika skozi poseben kanal, ki se nahaja med dvema ploščama.

Zasnova je:

• enovrstični in večredni;
• z gladko površino;
• s profilirano površino na eni ali obeh straneh;
• ravno;
• z rebri ali brez;
• s termostatom.

Majhna globina je značilna za vsako žigosano ploščo, ki je povezana z drugimi oblikovalskimi značilnostmi:

• Dve skupaj zvarjeni plošči imata visok prenos toplote.
• Majhna notranja votlina za gibanje hladilne tekočine. To ni samo plus, ampak tudi minus. Po eni strani varčevanje s hladilno tekočino prihrani proračun, po drugi strani pa je potrebno stalno spremljati raven dobavljene temperature.

Problem s porabo goriva je rešen z dodajanjem konvekcijskih reber, zaradi česar se zasnova imenuje rebrasta.

Dimenzije

Za pravilno ločevanje izdelkov po vrstah je bila razvita posebna klasifikacija glede na velikost.

• Tip 10. Ta skupina vključuje izdelke z globino 46 mm.
• Tip 11. Debelina teh izdelkov je nekoliko povečana, kar ustreza 59 mm. To je posledica dodatka konvekcijskih reber na eni strani baterije.
• Tip 12. Debelina takšnih radiatorjev je 64 mm, zaradi razporeditve konvekcijskih reber med dvema ploščama.
• Tip 22. Izdelek iz dveh plošč opremljenih s plavuti. Globina izdelka doseže 102 mm.
• Tip 33. Najširši radiatorji, njihova debelina je 157 mm zaradi razporeditve treh plošč s tremi deli reber.

Moč je odvisna od vrste izdelka, višine in dolžine.

Najnižji prenos toplote je značilen za izdelke tipov 10 in 11 z višino 300 mm in dolžino 400 mm. Je 265 W. Če primerjamo radiator z enakimi parametri razreda 21, bo prenos toplote 370 W.

V osnovi se ploščati radiatorji proizvajajo z višino od 300 mm do 600 mm in dolžino radiatorjev od 400 mm do 3000 mm.

Prednosti in slabosti

Tanke grelne baterije svojo priljubljenost in povpraševanje dolgujejo naslednjim značilnostim:

• estetski videz;
• kompaktnost;
• enostavnost nege in vzdrževanja;
• nizka sposobnost kopičenja prahu;
• enostavna namestitev;
• majhna teža;
• dodatni nakup delov ni potreben, originalni paket je popoln;
• visok prenos toplote;
• varčevanje z energijo.

Takšni izdelki niso brez pomanjkljivosti:

• dovzetnost za korozijo;
• občutljivost na vodni udar;
• krhkost in dovzetnost za poškodbe med prevozom.

Odpornost akumulatorjev na vodni udar lahko povečate z vgradnjo reduktorja tlaka.

Značilnosti ploščatih radiatorjev

Med značilnimi lastnostmi ploščatih baterij so:

• uporaba žigosane jeklene pločevine;
• uporaba jeklene pločevine z določeno stopnjo vdolbine za podlago;
• razmerje med prenosom toplote in površino baterije;
• možnost povečanja prenosa toplote zaradi neprekinjene strukture;
• varčevanje s hladilno tekočino in energijo.

Če je treba povečati prenos toplote, so radiatorji opremljeni z dodatnimi konvekcijskimi rebri, privarjenimi vzdolž celotne ravnine baterije.

Vrste ploščatih radiatorjev

Glede na uporabljeni material so tanke baterije:

• bimetalni;
• aluminij;
• jeklo;
• lito železo.

Glede na strukturo so radiatorji običajno razdeljeni na:

• enojna plošča;
• dvopanelna;
• tri plošče;
• trirebrast.

Prenos toplote je odvisen od površine radiatorja. Večja kot je površina baterije, toplejša bo soba.

Za razvrščanje se uporabljajo standardne oznake, ki se nanašajo na embalažo: tip 10, tip 11, tip 12, tip 22, tip 33. Za zadnja dva tipa se izraz "ploščat" ne uporablja. Vse modifikacije teh radiatorjev, razen izdelkov, ki pripadajo tipu 10, so opremljene z rešetko in stranskimi okrasnimi ploščami. To poveča stroške izdelkov.

Postopek namestitve

Ploščate modifikacije so nameščene samo v zaprtih ogrevalnih sistemih, kjer gibanje hladilne tekočine regulirajo posebne črpalke, sam sistem pa vsebuje ekspanzijsko posodo.

Tehnologija gibanja hladilne tekočine:

1. S pomočjo črpalke se toplotna energija premika po cevovodu.
2. Gre skozi ventil.
3. Doseže končnega potrošnika.
4. Premika se vzdolž zračnika.
5. Nato proti povratnemu cevovodu, dokler ne doseže ekspanzijske posode z membrano.
6. Nato se postopek gibanja ponovi.

Ko so takšni vzorci priključeni na odprt ogrevalni sistem, se njihova življenjska doba znatno zmanjša. To je razloženo s korozivnimi procesi, ki prizadenejo radiatorje, ko kisik vstopi v baterijo, ki nastane zaradi pogostega odtekanja tekočine v sistemu.

V prostorih z visoko vlažnostjo vgradnja ploščatih radiatorjev ni priporočljiva.

Pravila delovanja radiatorjev

Življenjska doba je odvisna od več dejavnikov:

• Prisotnost črpalke za kroženje tekočine in ekspanzijske posode. To bo zagotovilo boljši pretok hladilne tekočine po celotnem sistemu.
• Pogostost odvajanja hladilne tekočine.Tega ne smete početi pogosto, saj se poveča verjetnost vstopa kisika v radiator, kar bo povzročilo korozijo.
• Uporaba običajnega hladilnega sredstva. Tekočine proti zmrzovanju niso priporočljive za jeklene izdelke. Zaradi njihove uporabe se zmanjša prenos toplote.
• Skladnost s temperaturnimi vrednostmi. Za ploščate radiatorje obstaja temperaturna omejitev. Ne prekoračite dovoljene vrednosti 1000C.
• Ohranite delovni tlak. Priporočena vrednost je 4,5-10 MPa.
• Kislost vode. Priporočena kislost naj bo 8,5 PH.

Z upoštevanjem zgornjih priporočil lahko znatno podaljšate življenjsko dobo svojih izdelkov.

Izbira ploščatih radiatorjev

Pred nakupom radiatorjev se morate seznaniti s tehničnimi podatki izdelkov in opraviti natančne izračune ob upoštevanju parametrov zgradbe ali prostora.

Nekaj ​​priporočil, ki vam bodo pomagala izbrati pravo opremo za vaš dom:

• V ogrevalnih sistemih z naravno cirkulacijo hladilne tekočine se ploščati radiatorji ne uporabljajo. Za zagotovitev zadostnega prenosa toplote je potreben prisilni sistem.
• Najvišja temperatura, ki jo prenesejo ploščati izdelki, ne sme presegati 100 stopinj.
• Priklop je možen tako na levi kot na desni strani. Desna povezava se uporablja pri nameščanju modelov z eno ploščo. Modeli z dvojno ploščo imajo univerzalno vrsto povezave.
• Radiatorji s spodnjim priključkom so za red velikosti dražji od izdelkov z zgornjim tipom.
• Radiatorji v klasični beli barvi spadajo v poceni segment, ostale možnosti so dražje.
• Če želite izbrati model radiatorja, morate poznati toplotno moč izdelka in njegovo višino.Nižje kot je grelni radiator, bolj enakomerno vstopa toplota v prostor in gostejši je toplotni ščit. Izračun moči je naloga projektanta, ki mora upoštevati tudi toplotne izgube skozi ograjene konstrukcije.
• Širina baterije se izračuna glede na dimenzije okenske enote. V idealnem primeru bi morali nameščeni radiatorji pokrivati ​​okno za 50-75%. Ozki izdelki ne bodo mogli zagotoviti zadostne toplotne zavese.

Pri izbiri opreme je priporočljivo dati prednost časovno preizkušenim blagovnim znamkam. To število vključuje podjetja Kermi, Zehnder in Buderus. Cenovno najugodnejši izdelki so proizvajalca Buderus, najdražji radiatorji pa proizvajalca Zehnder.
