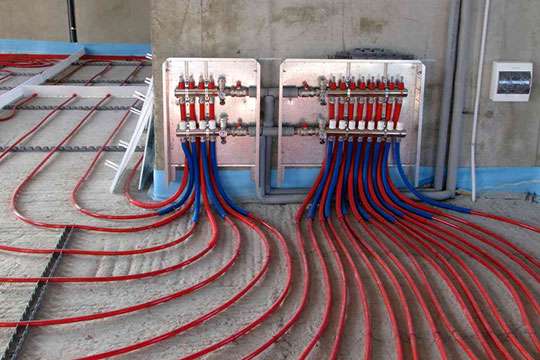

Vrste in značilnosti kolektorskih skupin za ogrevana tla

Zanesljivost in učinkovitost ogrevanja bo povečala kolektorska skupina za ogrevana tla. Ta enota bo poenostavila delovanje in namestitev. Popravite ga lahko kadar koli, ne da bi zmanjšali funkcionalnost. Naprava je mehanizem, ki distribuira tokove hladilne tekočine med kotlom ali nosilno cevjo in ogrevanim podom.

Glavne vrste kolektorjev

Shema delovanja naprave je naslednja: voda iz kotla vstopi v zalogovnik. Tak rezervoar se nahaja na višini nad "glavnikom". Hladilno sredstvo vstopi v razdelilnik z zapornimi in regulacijskimi ventili. Od razdelilnika se tokovi razhajajo v ločene veje. Izhodne cevi se zbirajo na dnu "glavnika", da se pošljejo v kotel za ogrevanje.

Običajno je enota kos cevi z določenim številom zavojev. S kompleksnostjo tehničnih specifikacij se kompleksnost poveča za desetkrat, kompleksnost nastavitve avtomatizacije in namestitve pa postane mnogokrat bolj zapletena.

Iz nerjavečega jekla

Razdelilniki iz nerjavečega jekla so močnejši od medeninastih.Imajo veliko pretočno površino, ki izenačuje tlake tokov različnih porabnikov hladilne tekočine. Ogrevalni kolektor Valtek je zasnovan za povprečno 50 let delovanja pri tlaku 10 atm. in temperature do 130 stopinj.

Modeli z blagovno znamko so zanesljivi - tudi videz zvara ne povzroči korozije. Pri nakupu modelov poceni proizvajalcev lahko na koncu dobite nizko kakovostno kovino in površinsko korozijo.

Izdelan iz polipropilena

Polimerni glavnik je izdelan iz polipropilenskih cevi. Ta lahek material ni tako vzdržljiv kot jeklo, vendar bo uspešno trajal več let. Plastični razdelilniki so izjemno poceni. Uporaba je upravičena pri kroženju hladilne tekočine v več grelnih napravah. Če je vaš glavni cilj prihraniti denar, je ta možnost primerna.

Trgovine ponujajo modele z armaturo in razdelilniki z zapornimi ventili.

Za prehod na kovinski izdelek z navoji se uporabljajo kombinirani priključki.

Plastični glavniki so v Ukrajini pogosti. Za okrepitev strukture je poliamidu PA66 v tovarniških tehnopolimerih dodanih do 30% steklenih vlaken za povečanje trdnosti.

Pomanjkljivost polimernih izdelkov so njihove debele stene. Z enakimi dimenzijami dela zožijo prečni prerez prehoda. Jeklene komponente so močnejše, stene lahko stanjšamo - notranji prerez se poveča in prepušča nekaj odstotkov več tekočine na časovno enoto pod enakimi pogoji.

Druga pomanjkljivost polimerov je prepustnost kisika. Ojačitev iz steklenih vlaken to zmanjša na minimum. Prisotna pa je difuzija kisika.

Prednosti polimernih izdelkov so odpornost na agresivna okolja, elektrokemična korozija in nizka toplotna prevodnost. Pri enaki dolžini cevi polimer izgubi manj toplote kot jeklo ali medenina.

Izdelano iz medenine

Ta material je vodilni v proizvodnji glavnikov. Za proizvodnjo v Evropi je izdelana votla medeninasta palica. Več deset let so iz njega izdelovali izdelke - rezali na zahtevano dolžino, izvrtali luknje za merilnike pretoka, ventile in rezali navoje. Na trgu so tudi žigosani modeli.

Zaradi naraščajočih cen medenine so proizvajalci prešli na poceni materiale - jeklo in plastiko. Vendar pa so modeli iz medenine še vedno prednostni. Imajo eno pomanjkljivost - izpiranje cinka. Vendar se izravna s kromiranjem ali nikljanjem površine.

V nizkotemperaturnih razmerah so prednosti nizkega raztezanja medenine izenačene in relativne.

Značilnosti oblikovanja

Zaradi njegovega značilnega videza monterji ogrevalnih sistemov imenujejo kolektor »glavnik«. To je zapleten vozel. Lahko preusmeri vhodne tokove hladilne tekočine v različne kroge talnega ogrevanja. Napredne naprave odzračujejo hladilno tekočino, uravnavajo njeno temperaturo in količino dovoda.

Kolektor deluje kot posrednik med kotlom in porabnikom. Sestavljen je iz 2 vozlišč:

• dovodni glavnik za doziranje hladilne tekočine;
• povratni glavnik za vračanje ohlajene hladilne tekočine v kotel ali glavno cev.

Par glavnikov sestavlja skupino kolektorjev;Na izhodih glavnika so nameščeni izpustni ventili za zapiranje ali regulacijo. Blokirajo hladilno tekočino ali spremenijo količino dovoda v tokokroge. Zapiranje enega od kanalov omogoča popravilo brez odklopa drugih porabnikov.

Za povečanje učinkovitosti ogrevalnega sistema so na ohišju glavnika nameščene dodatne naprave:

• merilniki pretoka;
• ventili za odzračevanje in odvod vode;
• merilniki toplote.

Če v ogrevalnih krogih ni mogoče doseči enakosti, vklopijo obtočno črpalko, ki izenači prostornino prehajajoče tekočine.

Z različnim številom krogov

Potreba po kolektorju se pojavi, ko obstajata dva ali več ogrevalnih krogov. To je priročno pri sevanju cevi za ustvarjanje sistema ogrevanih tal - posebej za vsako grelno napravo.

Ogrevalni sistem je nameščen desetletja. Vgrajen je v talni estrih in ga ni mogoče odstraniti. Zato ima kolektorska skupina možnost blokiranja več kanalov hkrati. Vsako vezje v takem sistemu je izklopljeno za popravila, preventivno vzdrževanje in nujna dela.

Prej so bili kolektorji sestavljeni iz številnih čevljev skupaj z zapornimi ventili. Sedaj tehnologije omogočajo izdelavo izdelka po meri kupca. Končana kolektorska skupina je sestavljena iz dveh glavnikov s premerom prehoda 1 palec. Ta premer se uporablja v večini primerov. Izhodi za grelne naprave so 0,5 inča, če je potrebno, jih je mogoče kombinirati z majhnimi premeri in so opremljeni z ¾-palčnimi adapterji.

Montažne kolektorske skupine prihajajo na trg s številom priključnih točk - od 2 do 12.

Razdelilne skupine so osrednji element sistema vodnega talnega ogrevanja. Glavni modul samih kolektorjev so mešalne enote-skupine.

Pri individualni stanovanjski gradnji so enote priključene na visokotemperaturni ogrevalni sistem. Hladilna tekočina pri tej temperaturi ne more ogreti tal, sicer se bodo materiali začeli deformirati, iz talne obloge bodo sproščene škodljive snovi in ​​ne morete hoditi bosi. Temperaturo znižamo z uvedbo mešalnih skupin. Pri dodajanju hladne vode iz povratnega voda hladilna tekočina doseže vrednosti, ki jih predpisuje SNiP - 26 stopinj za prostore s stalno prisotnostjo ljudi, 31 stopinj - z začasno uporabo, 35 stopinj - vzdolž osi ogrevalne linije kopalnice. .

Mešalne skupine so potrebne pri razdeljevanju pretokov v visokotemperaturne kotle, ki gredo v grelne radiatorje in za talno ogrevanje.

Možnosti skupaj s črpalko

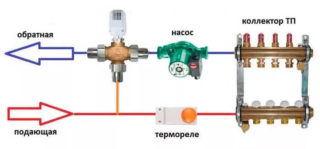

Skupinska mešalna enota je sestavljena iz regulacijskega ventila in obtočne črpalke, namenjene prisilnemu kroženju delovnega medija v ogrevalnih sistemih. Več kot je razdelilnih skupin v sklopu, močnejša je potrebna črpalka.

Črpalka serije Grundfos UPS deluje 24 ur na dan v vseh vrstah ogrevalnih sistemov. Hitrost črpalke se prilagaja v korakih. Poleg talnega ogrevanja je možno priključiti do 3 baterijske radiatorje, zato je prilagajanje moči zelo koristno. Podoben mehanizem deluje iz gospodinjske vtičnice z napetostjo 220 V, je ekonomičen in ne povzroča hrupa. Te lastnosti so pomembne za uporabo pri ogrevanju zasebnih hiš.

Z merilnikom pretoka

Merilniki pretoka so obvezni atribut ogrevalnega sistema.Potrebni so za regulacijo pretoka hladilne tekočine zaradi različnih dolžin cevi. Brez njih je upor v kratkih ceveh manjši kot v dolgih. To bo povzročilo neravnovesje v vodnem sistemu. Merilnik pretoka ustvarja enakomerno kroženje delovnega medija v vseh tokokrogih sistema.

Sistem ogrevanih tal je mogoče upravljati brez merilnika pretoka. Vendar ne bo mogoče doseči natančne nastavitve temperatur - vztrajnost ogrevanega poda je velika. Za nastavitev zapornega ventila boste morali počakati, da se ohladi. Pri ročni nastavitvi si morate zapomniti položaj ventila. Merilnik pretoka je označen.

Včasih kompleti razdelilnikov za ogrevana tla z merilnikom pretoka stanejo manj kot ločen razdelilnik z dovodnimi pipami.

Merila za izbiro ventilov

Če obtočna črpalka regulira količino dovoda delovne tekočine, regulacijski ventil omejuje temperaturo tekočine. Avtonomni kotel proizvaja hladilno tekočino pri temperaturi 95 stopinj. V ogrevalnem sistemu voda ni veliko hladnejša - 80-90 stopinj. Normalna temperatura tekočine v ogrevanih tleh je 35-55 stopinj. Regulacijski termostat določa temperaturo pretoka delovne tekočine in ukazuje ventilu, da odpre luknjo v obratni smeri. Zaradi hladne vode temperatura pade. Ko temperatura v ceveh doseže 55 stopinj, se obtočna črpalka odklopi iz omrežja s termostatom, po katerem se količina prehajajoče hladilne tekočine zmanjša.

Trosmerni ventil je enota z 1 izhodom in 2 vstopoma. Zapiralo ventila odpre temperaturni senzor, ki se nahaja v ventilu.

Pri izbiri ventila se upoštevajo naslednji kazalniki:

1. Prostornina prostora za ogrevanje. Majhne sobe ne zahtevajo zapletenih avtomatskih enot. Balkoni, stranišča, hodniki lahko enostavno delujejo pod nadzorom preprostih naprav. Za ogrevanje velikih površin je potreben samodejni ventil z vgrajenim senzorjem temperature odpiranja membrane.
2. Prostornina pretočene tekočine. Ta indikator se določi pri pisanju projekta ogrevalnega sistema. Ventil mora izpolnjevati zahteve za prehod tekočine. V nasprotnem primeru ne bo uspelo.
3. Premer preseka za priključitev na ogrevalne cevi. Za različne indikatorje se uporabljajo adapterji.
4. Material izdelave. Visokokakovostni ventili so izdelani iz brona ali medenine - materialov z nizkim razteznim koeficientom. Ne spremenijo lastnosti ob stiku z vročo hladilno tekočino.

Trosmerni ventil je zapleten del. Treba je izbrati zanesljive modele znanih proizvajalcev. Garancija, tehnični podatki, certifikat, poročilo o testiranju se preverijo ob nakupu.

Pred vgradnjo je treba preveriti ventil - nastavljena je minimalna temperaturna vrednost regulacijskega obroča in pretočen tok tople vode. Delujoči ventil mora zapreti ta pretok.

Ogrevanje stanovanjskih stavb z dvema ali več nadstropji vključuje uporabo več vodnih krogov različnih dolžin. Kombinacija tripotnega ventila in servo pogona s krmilnikom vam omogoča dovajanje vroče hladilne tekočine v določen prostor ali pošiljanje za ogrevanje.

Sprva servo pogon za ogrevanje ni vključen v komplet. Toda prisotnost servomotorja vam omogoča nastavitev temperature glede na čas dneva.

Pri ventilu z elektromotorjem so sprožilni mehanizmi elektromagneti ali servomotorji majhne moči.

Skupina zbirateljev DIY

Najti primeren končni izdelek ni vedno mogoče. Včasih je lažje prihraniti denar in sami izdelati zbiralnik iz priljubljenega materiala - polipropilena.

Pri izračunu produkta je treba upoštevati zlato pravilo - vsota izhodnih tokov je enaka ali nekoliko manjša od vhodnih. Neupoštevanje tega načela ogroža neenakomerno porazdelitev hladilne tekočine.

Prednosti domačega sistema:

• upoštevanje značilnosti ogrevanja brez nepotrebnih kolektorskih elementov;
• prihranek denarja.

Propilenski razdelilnik je sestavljen iz 2 delov:

• Prvi del odvzame hladilno tekočino iz glavnega cevovoda in razdeli toploto potrošnikom. V tem elementu je pomembno, da so konture neodvisne, prekrivajoče se v primeru preprečevanja. Če želite to narediti, samo zaprite eno od pip.
• Drugi del uravnava tlak v vsakem posameznem krogu. Zaradi tega se spremeni intenzivnost kroženja hladilne tekočine. Od pravilne nastavitve te opcije je odvisna učinkovitost porabnikov toplote.

Pravilna zasnova bo olajšala izdelavo učinkovitega razdelilnika za posebne pogoje stranke. Za pravilno montažo se ocenijo številni parametri ogrevalnega sistema:

• število ogrevalnih krogov;
• količina in značilnosti končne opreme - temperatura, tlak, moč;
• verjetnost namestitve dodatnih grelnih elementov;
• število dodatkov - senzorji, črpalke, pipe.

Po tem razmislite o načinih za povezavo tokokrogov s kolektorjem:

• dovod hladilne tekočine od zgoraj ali spodaj iz električnih ali plinskih kotlov;
• če je obtočna črpalka, se dovod izvede s konca kolektorja;
• posredni ogrevalni kotli in kotli na trda goriva so vrezani samo s konca;
• Ogrevalni krogi se napajajo od zgoraj ali od spodaj.

Projekt naj bo natisnjen na papir in jasno prikazan. Strogo upoštevanje dimenzij in razmerij bo pomagalo preprečiti napake pri namestitvi.

Razdalja med kolektorskimi cevmi je približno 20 cm. Vse manjše bo otežilo vzdrževanje. Večji poveča velikost. Tehnologijo sestavljanja glavnika razdelimo na stopnje:

• nabava materialov na podlagi materialov projektantske naloge;
• povezovanje cevi v skladu s tehničnimi specifikacijami;
• povezovanje cevi s pravilnim orodjem;
• temeljito čiščenje in tesnjenje spojev in šivov;
• preverjanje tesnosti z zamašitvijo cevi in ​​dovajanjem vode pod pritiskom;
• namestitev na običajno mesto, potem ko se tesnilna masa in barva strdita.

Glavnik je enostavno ustvariti z lastnimi rokami. Pomembno je, da se ustvarjanja projekta lotite resno in upoštevate parametre cevi in ​​sklopa. Samosestavljen kolektor bo upošteval posamezne parametre sistema.
