Vrste peči Kuznetsov in njihov vrstni red

Hiša se ne more šteti za udobno, če nima kakovostnega in zanesljivega ogrevalnega sistema. Peči Kuznetsov rešujejo težave ogrevanja in kuhanja v domovih in poletnih kočah, kjer je nemogoče dovajati plin in je oskrba z električno energijo nestabilna. Poleg pozitivnih lastnosti Kuznetsovka ni brez pomanjkljivosti. To je treba upoštevati pri izbiri možnosti kupole za peči.

Oblikovne značilnosti in princip delovanja

Pri kanalski peči se vroč zrak giblje v smeri od kurišča proti dimniku. Hkrati se segrejejo stene konstrukcije, iz katerih se toplota oddaja v prostore. V takšnih ogrevalnih lesenih strukturah se produkti izgorevanja odstranijo naravno. Bolj kot je ugrez, hitreje se vroč zrak odvaja na ulico. Učinkovitost naprave ne doseže več kot 60%. Do 40% toplote "segreje" okoliški prostor.

Kanalni modeli so zajetni, ogrevanje je neenakomerno - v začetnem delu (medtem ko je zrak vroč) se stene bolj segrejejo, na koncu dimnika manj.Temperaturne razlike pogosto vodijo do razpok v stenski konstrukciji.

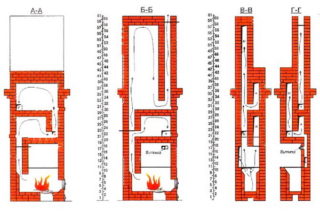

Peči Kuznetsov uporabljajo drugačno metodo za odstranjevanje vročih produktov zgorevanja. Na njegovi poti je nameščena ena ali več pokrovov, v katerih pride do izmenjave zraka.

Komore komunicirajo skozi ozke reže, imenovane "suhi šivi".

Spodnja napa je kombinirana s kuriščem. Pod “kupolo” se zaradi fizikalnih zakonov kopiči vroč zrak, ki segreva stene peči in se ohlaja. Ko gorivo zgori, vstopi v zvon nov del toplote, ki izpodriva ohlajene mase navzdol. Ohlajen zrak teče v drugo kupolo, kjer se proces ponovi.

Glede na prostornino ogrevanega prostora je lahko nap več; Obstajajo modeli, kjer so kupole nameščene ena poleg druge v vodoravni ravnini.

Prednosti in slabosti peči Kuznetsov

Vsaka oblika ogrevanja ima prednosti in slabosti. Pri izbiri možnosti zvončaste konstrukcije upoštevajte pozitivne lastnosti:

• Manj opek v stavbi, saj so kupole votle.
• Kuznetsovke so lažje po teži, temelj pa je preprostejši.
• Učinkovitost kupolastih modelov doseže 80%, kar bo prihranilo gorivo.
• Peči Kuznetsov so zgrajene z različnimi konfiguracijami kupole (v vodoravni in navpični ravnini), tako da lahko ogrevajo visoke zgradbe in prostorne enonadstropne hiše.
• Praznine v zidu in tanke stene se hitreje segrejejo v primerjavi s klasičnimi ruskimi pečmi. Hkrati se topel zrak zadržuje v kupolah in ne uhaja skozi dimnik, zato se kovači dolgo ohlajajo.
• V drugem predelku lahko namestite vodni toplotni izmenjevalnik.Med plamenom in stenami toplotnega izmenjevalnika ni neposrednega stika, kar preprečuje gorenje kovine. Kot posodo za ogrevanje vode lahko uporabimo kovinski ali aluminijasti rezervoar.
• Dodatna loputa preklopi napravo v poletni način uporabe - druga in tretja napa sta izključeni iz procesa, pečico pa lahko uporabljate samo v načinu kuhanja, brez ogrevanja zraka v prostoru.

Hkrati pa kupolaste peči niso brez pomanjkljivosti:

• Gradnja je dražja zaradi višjih plačil za delo obrtnikov.
• Kompleksnost in konfiguracija kanalov otežuje čiščenje saj in usedlin.
• Impresivne geometrijske dimenzije za zmogljive modele.
• Hitro ogrevanje zahteva povečano porabo drv, od katerih nekatera v začetnih fazah ne zgorijo popolnoma.
• Po ocenah lastnikov je življenjska doba omejena na 15 let.

Kupolasto peč začnejo graditi šele po temeljiti analizi vseh prednosti in slabosti zasnove.

Sorte za različne namene

Igor Kuznetsov in njegova ekipa so ustvarili veliko število univerzalnih in specializiranih modelov. Nekateri so namenjeni samo ogrevanju prostorov, drugi so dopolnjeni z elementi za kuhanje ali ogrevanje vode. Kamini so ločen prostor.

Risbe možnosti, preizkušenih v praksi, so zbrane na spletni strani izumitelja. Za udobje so strukturam dodeljene alfanumerične oznake.

Ogrevanje

Različne možnosti konfiguracije kupol omogočajo gradnjo konstrukcij za ogrevanje eno- in dvonadstropnih hiš.

Ogrevalni modeli so skrajšano OIK (ogrevalni modeli I. Kuznetsova).Najdete lahko možnosti s kuriščem, ki se nahaja znotraj sobe ali v pomožnem prostoru.

Za popestritev in dajanje potrebnih lastnosti so na voljo peči dopolnjene s toplimi ležišči (OIK -6 ležišče. IN OIK 19 ležišče.) in sedeži (OIK-7c).

Nekateri izdelki imajo vgrajene pečice. V tem primeru se oznaki kode doda črka D, na primer OIK-5D.

Med kurilne peči spadajo tudi peči z vgrajenim kaminom.

Modeli RTIC (ruski ogrevani grelec I. Kuznetsova) so potrebni za ogrevanje velikih prostorov. So masivni in potrebujejo močno podlago.

Možnosti s kaminom

Kamini poleg ogrevalne funkcije služijo kot notranja dekoracija. V tem primeru je kurišče odprto, ogenj lahko opazujemo vizualno. Peči so opremljene s kuriščem za navadno ogrevanje, ki je lahko nameščeno na fasadi, na desni, levi strani ali zadaj.

Za gradnjo izberejo možnost, v kateri je priročno servisirati peč iz pomožnega prostora ali hodnika - drva vam ni treba nositi v dnevno sobo. Delo z odpadki (pepel) tudi ne pomeni neizogibne umazanije v prostoru pri čiščenju pepelnika in zračnika iz hodnika.

Variante OIK-K so bile razvite s kavči, vgradnimi pečicami in kotnim kaminom.

Kotli

Za organizacijo ogrevalnega kroga vode so bile razvite možnosti z oznako KIK (kotel I. Kuznetsov). V drugi kupoli je vgrajen jekleni toplotni izmenjevalnik. Voda kroži po sistemu zaradi električne črpalke.

Modeli so zasnovani za moč 16, 17, 34 in 64 kW. Prva možnost (16 kW) je opremljena s kuhalno ploščo.

Ogrevanje in kuhanje

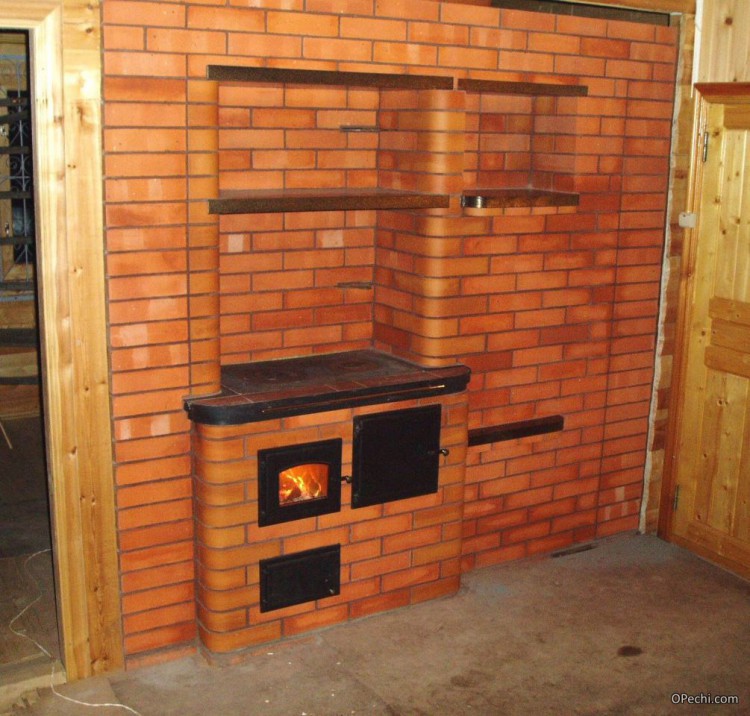

Univerzalne peči za ogrevanje in kuhanje so namenjene celoletnim stanovanjem.Model ima vgrajene kuhalne plošče in pečice, police za ogrevanje hrane in vode.

Kurišče se lahko nahaja na sprednji ali stranski strani, kar vam omogoča, da izberete možnost za katero koli notranjo opremo.

Opcijsko je možna montaža postelje. Za velike prostore so izdelana podolgovata kurišča, ki omogočajo uporabo lesa velikega kalibra. Gorijo dlje in manjkrat boste morali dodajati gorivo.

Velikost kuhalne plošče je odvisna od sestave družine. Za 2-3 osebe izberite zmanjšano površino, kar prihrani gorivo.

Za kopel

I. Kuznetsov je kot ločeno področje izpostavil peči za savne. Obstajajo tri različice: BIC, BIC BC in BIC PC. Okrajšava BIC ustreza namenu, dodatni simboli pa označujejo, da je objekt opremljen s kaminom.

Za različne postavitve so izbrani modeli, ki se razlikujejo po lokaciji kurišča in kamina - v parni sobi, sobi za sprostitev ali v garderobi.

DIY gradnja

Samostojno gradnjo je primerno le za osebo z zidarskimi znanji. Pri gradnji peči je veliko tankosti, ki postanejo jasne šele po dolgih letih dela. Vredno se je naučiti glavnih točk, da lahko nadzorujete delo najetih obrtnikov in sami izberete materiale.

Izbira modela

Gradnja se začne z izbiro modela. Že v fazi načrtovanja je določeno naslednje:

• imenovanje;
• potrebna moč prenosa toplote;
• konfiguracija;
• materiali za zidanje in njihova količina.

Zbirna tabela na spletni strani prikazuje geometrijske dimenzije in prenos toplote vsake strani. Po prehodu v razdelek »brezplačne risbe« se količina materialov izračuna po vrstnem redu, natančno do opeke.Za risbe nekaterih peči boste morali plačati majhen znesek - za nakup bo potrebna registracija na spletnem mestu.

Materiali in dodatki

Ves potrošni material je izbran in kupljen vnaprej, saj po začetku gradnje morda ne boste hitro našli na primer vrat ali ventilov zahtevane velikosti.

Za peč Kuznetsov boste potrebovali:

• tri vrste opeke - trdna rdeča s stopnjo najmanj M-150, šamotna, toplotno odporna, po možnosti ShB-8, in zaključna za zunanjo plast zidu;
• mešanica peska in cementa za peči;
• liti izdelki po risbi - vrata za zgorevalne in pepelne komore, rešetke, ventili in pogledi, vrata za čiščenje kanalov;
• žica za vezanje vrstic s hitrostjo polaganja vzdolž oboda vsakih dveh vrstic;
• stropni koti za kurišče;
• ojačitvena mreža za vlivanje temeljev;
• azbestna vrvica za toplotno izolacijo litega železa.

Za delo boste potrebovali gladilko ali gladilko, posode za mešanje raztopin, nivo, fuge, merilni trak in navpično črto.

Na prvi stopnji gradnje je zgrajen temelj, katerega dolžina in širina ustrezata velikosti peči. Če želite to narediti, naredite luknjo v tleh, nalijte in stisnite 10–15 cm peska. Pripravljen opaž se vlije s težkim betonom.

Zgornji rob izlitega temelja je izdelan 13–15 cm pod nivojem tal, nato pa je vdolbina napolnjena z dvema slojema ognjevzdržne opeke. Potrebni so za preprečevanje uhajanja toplote skozi tla v tla.

Čas, potreben, da temelj pridobi polno moč, je 28 dni, vendar se polaganje lahko začne v 17–20 dneh, če gradnja ni načrtovana za zelo hiter zaključek.

Na naslednjih stopnjah se postavi "telo" peči, strogo upoštevanje navodil, upoštevanje vrstnega reda in preverjanje vodoravnih in navpičnih ravni.

Prehod dimnika skozi stropove je zagotovljen s toplotno izolacijo, ki preprečuje segrevanje gradbenih materialov.

Takoj po končani gradnji se izvede poskusni požar nizke intenzivnosti. V tem času izgorijo vse snovi, ki oddajajo neprijeten vonj, stene pa se enakomerno segrejejo in posušijo.

Se ga splača zgraditi sam?

Količina metodološkega gradiva na spletnem mestu izumitelja in serijskih risb vam omogoča, da sami zgradite zvonasto peč za kopalnico ali dom. V tem primeru ne pozabite slediti zaporedju dela. Lastniki nepremičnin, ki niso prepričani v svoje gradbene sposobnosti, se obrnejo na specializirana podjetja.

Gradnjo močnih kupolastih konstrukcij je bolje zaupati strokovnjakom. To bo na koncu prihranilo čas in denar.

V vsakem primeru je vredno vaditi z gradnjo majhne kurilne peči Kuznetsov, na primer v pomožnem prostoru ali skednju za hišne ljubljenčke. Šele po tem lahko začnete graditi peč v stanovanjski hiši. Pravilno izbrana in izdelana zasnova bo trajala več let brez okvar.
