Cevovodi v ogrevalnih sistemih: prednosti in slabosti, nasveti za namestitev

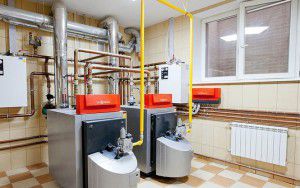

Vsaka shema ogrevanja vode vključuje cevovode. Učinkovitost oskrbe s toploto, njene funkcionalne in obratovalne lastnosti so odvisne od pravilnosti njihove zasnove in izbire materialov. Obstaja več načinov ožičenja ogrevalnega sistema: spodnje, dvocevne, enocevne sheme. Vsak od njih ima svoje prednosti in slabosti.

Osnovni parametri za izbiro razporeditve cevi za ogrevanje

Možne možnosti polaganja toplovodov so odvisne od več dejavnikov. Glavni so parametri hiše ali stanovanja, kjer bo nameščena oskrba s toploto. Zato se na prvi stopnji projektiranja kot osnova vzame gradbeni načrt.

Cevovodi so namenjeni transportu tople vode od toplotnega izmenjevalnika kotla do radiatorjev in radiatorjev. V tem primeru je treba zagotoviti optimalno porazdelitev toplote po celotni površini prostora. Pomembno je, da je temperatura hladilne tekočine čim bolj stabilna na vseh področjih sistema. Zato morate vedeti, kako pravilno namestiti ogrevalne sisteme.

Odločilni dejavniki za izbiro določene postavitve cevovoda so:

• Vrsta sistema. Za hiše z veliko površino se uporablja shema distribucije ogrevanja iz kotla s prisilnim obtokom. Alternativa bi lahko bil odprt sistem oskrbe s toploto z gravitacijskim gibanjem hladilne tekočine;
• Način delovanja za oskrbo s toploto. To je temperatura hladilne tekočine v dovodnih in povratnih ceveh kotla. Višji kot je prvi indikator, močnejši je prenos toplote. Vendar se to odraža v porabi goriva kotla. Shema ožičenja ogrevalnega sistema v zasebni hiši mora biti prilagojena dejanskim značilnostim oskrbe s toploto;
• Skupna površina hiše. Večji kot je, daljša bo avtocesta. V skladu s tem se bo povečala hitrost hlajenja tople vode med njenim gibanjem. Shema ožičenja ogrevalne vode mora kompenzirati ta pojav;
• Število nadstropij stavbe. Vodenje cevi v drugo ali tretje nadstropje ni težko. Veliko težje je doseči enakomerno porazdelitev toplote po prostorih hiše.

Poleg teh dejavnikov na izbiro projekta ogrevanja vode vplivajo material cevi, stopnja izolacije stavbe in verjetnost izpostavljenosti negativnim temperaturam na glavnem vodu. Vendar se v praksi upošteva le optimalna porazdelitev toplote.

Za večjo zanesljivost lahko diagram ožičenja ogrevanja za dvonadstropno hišo vključuje krmilne komponente - termostate, zaporne ventile, senzorje temperature in tlaka. To bo zmanjšalo verjetnost izrednih razmer

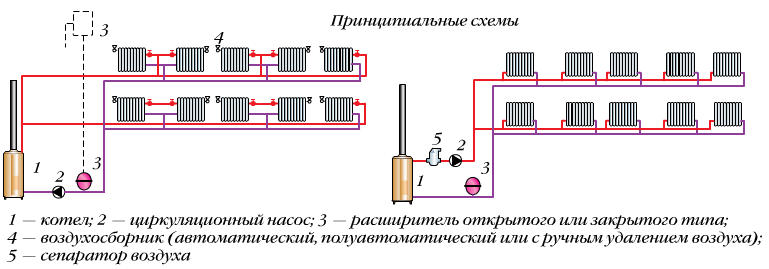

Enocevni razvod ogrevanja

Najenostavnejši način ureditve oskrbe s toploto je namestitev enega dovodnega voda. Za majhne hiše in stanovanja je priporočljivo pravilno zasnovano enocevno ogrevanje s spodnjim ožičenjem.

Značilnost tega sistema je namestitev samo enega tokokroga, ki je skozi vse prostore hiše (stanovanja) povezan s povratno cevjo kotla ali centralnega dvižnega voda. V tem primeru so pri enocevnem ogrevanju s spodnjim ožičenjem radiatorji povezani zaporedno. Tisti. celoten pretok hladilne tekočine poteka postopoma skozi vsako baterijo.

Ta način ureditve oskrbe s toploto ima številne prednosti in slabosti, ki jih je treba upoštevati pri izdelavi diagrama. V vsakem primeru je treba predhodno izračunati pravilno razporeditev ogrevanja v hiši.

Značilnosti zasnove, namestitve in delovanja enocevnega vezja:

• Minimalna poraba materiala. To je pomembna prednost, saj vpliva na proračun ogrevanja. Majhno število cevi je odločilni dejavnik pri izbiri te sheme;
• Največja dolžina vrstice. Če je ogrevanje izvedeno s spodnjim ožičenjem s prisilnim kroženjem, je ta številka 50 m.p. Za gravitacijski sistem je omejitev dolžine cevovodov 30 m.p.;
• Vzdržljivost oskrbe s toploto. V primeru izrednih razmer (puščanje v cevi, okvara radiatorja) je treba celoten sistem ustaviti, da se opravijo popravila. Da bi to preprečili, je priporočljivo namestiti obvode za vsako baterijo v shemi ožičenja ogrevanja vode;
• Velika vrednost hidravličnega upora. To je razloženo s postopnim prehodom hladilne tekočine skozi vsak radiator.

Najpogosteje se enocevno ogrevanje s spodnjim ožičenjem uporablja za stanovanja in majhne zasebne hiše. Po potrebi se lahko posodobi.Če želite to narediti, namestite drugi povratni vod in preklopite radiatorje.

Priporočljivo je, da v obvodni paket vključite ne samo zaporne ventile, temveč tudi termostate. Z njihovo pomočjo lahko nadzorujete stopnjo ogrevanja radiatorjev.

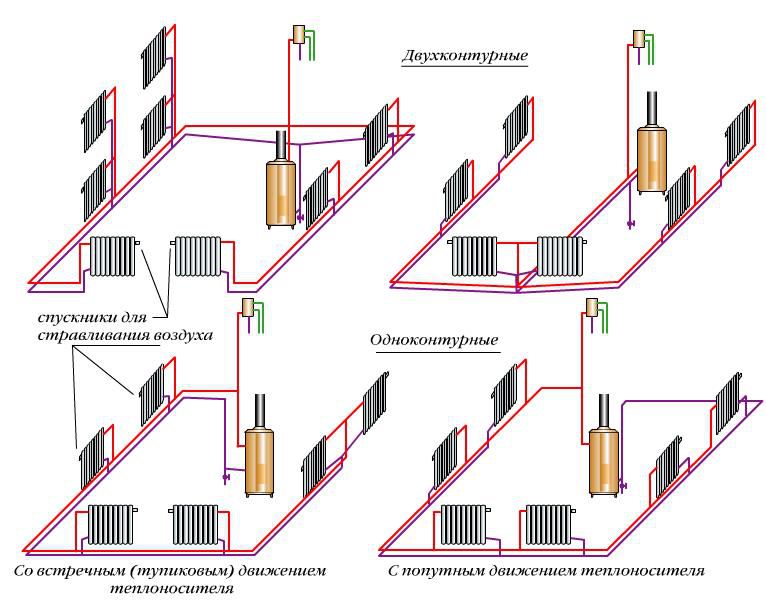

Dvocevni razvod ogrevanja

Za izboljšanje kakovosti oskrbe s toploto se priporoča dvocevni ogrevalni sistem. Njegova razlika od zgoraj opisane sheme je prisotnost povratnega voda. Zahvaljujoč njej lahko bolj učinkovito priključite radiatorje.

Najbolj priljubljen je dvocevni ogrevalni sistem s spodnjim ožičenjem. Namenjen je ne samo enonadstropnim, ampak tudi večnadstropnim stavbam. V tem primeru so radiatorji povezani vzporedno.

Od glavne dovodne cevi je cev do akumulatorja, ki dovaja toplo vodo. Hkrati se pretok hladilne tekočine razdeli, zaradi česar je dvocevno ogrevanje s spodnjim ožičenjem učinkovitejše pri distribuciji toplotne energije.

V fazi načrtovanja je treba izračunati racionalnost uporabe te sheme. Če želite to narediti, morate upoštevati naslednje značilnosti dvocevnega ogrevalnega sistema:

• Povečana poraba materiala v primerjavi z enocevno zasnovo. To ne velja samo za cevi, ampak tudi za druge komponente - zaporne ventile, senzorje tlaka itd .;
• Enakomerna porazdelitev toplote. Ločevanje hladilne tekočine za to možnost razporeditve ogrevalnih cevi je odločilen dejavnik izbire. Tako je mogoče zagotoviti enakomerno toplotno obremenitev za vse prostore v hiši;
• Vzdrževanje. Če radiator odpove, ni treba zaustaviti celotnega sistema.Za dvocevni ogrevalni sistem s spodnjim ožičenjem je dovolj, da izklopite pretok tople vode do akumulatorja. Nadaljnje delo se lahko izvaja z aktivno oskrbo s toploto;
• Možnost priključitve sistema vodnega talnega ogrevanja. Za ta diagram ožičenja ogrevanja za dvonadstropno hišo obstajajo možnosti za ureditev ogrevanega poda. Vendar bo to povečalo količino hladilne tekočine v sistemu, kar bo vplivalo na potrebno moč kotla.

Prisotnost druge avtoceste bo neposredno vplivala na kompleksnost namestitve. Če je za enocevno shemo ogrevanja iz kotla mogoče skriti napajalni vod v steni ali lažni plošči, potem bo za dvocevno shemo ta možnost problematična. Izhod iz te situacije je namestitev sistema na tla. V tem primeru je treba v dvocevnem ogrevanju s spodnjim ožičenjem namestiti revizijske lopute za spremljanje stanja sistema na ključnih področjih.

Za dvocevno distribucijo gravitacijskih sistemov so nameščene cevi velikega premera - 40 mm. To bo zmanjšalo hidravlični upor in povečalo hitrost vroče vode.

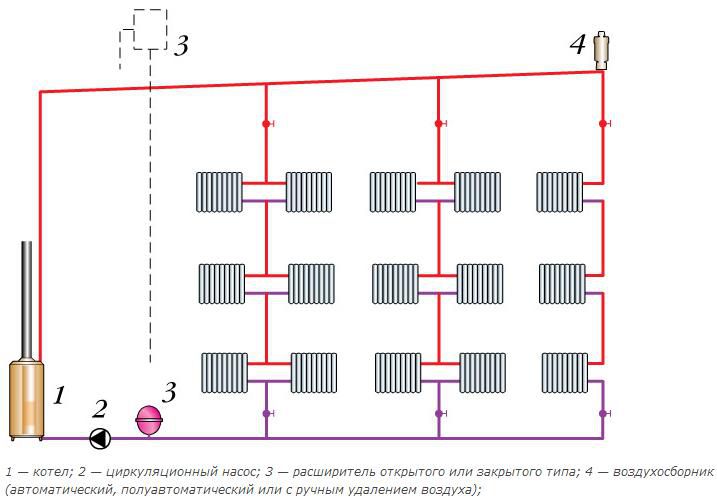

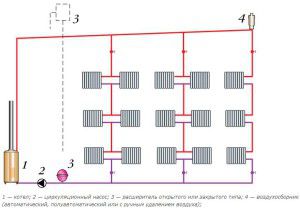

Navpična postavitev cevovodov

Kako sami narediti ožičenje dvo- ali trinadstropne hiše? Najboljša možnost v tem primeru je navpična shema. Sestavljen je iz namestitve enega ali več grelnih dvižnih vodov, na katere so priključeni preostali tokokrogi.

V praksi sistem vsebuje vodoravne kanale, ki se nahajajo na najvišji točki vezja. Zasnovani so za dovajanje hladilne tekočine v spodnje prostore. Za pravilno namestitev ogrevanja v hiši je treba natančno izračunati vse kazalnike oskrbe s toploto.

Ti vključujejo tlačno, hidravlično in toplotno distribucijo.Posebnost tega sistema je visoka vodoodpornost, ki jo je treba premagati za kroženje tekočine. Zato je treba za pravilno namestitev ogrevalnega sistema izračunati parametre črpalke. V primeru gravitacijskega sistema bo navpični dvižni vod služil kot pospeševalni vod. Za to je treba uporabiti cevi velikega premera.

Poleg tega so za navpično postavitev ogrevalnega sistema v zasebni hiši značilne naslednje značilnosti:

• Polaganje cevi na podstrešju. Če ima slabo toplotno izolacijo, je treba konstrukcijo zaščititi pred izpostavljenostjo negativnim temperaturam. Zato, preden sami opravite ožičenje ogrevanja, razmislite o sistemu za izolacijo vodov ali namestite grelni kabel;
• Delovanje v načinu naravne cirkulacije. Tudi ob pravilni distribuciji ogrevanja v hiši lahko pride do situacij, ko obtočna črpalka ne more delovati. V tem primeru mora toplotno raztezanje vode v pospeševalnem dvižnem vodu vsaj delno kompenzirati zaustavitev črpalke;
• Minimalna verjetnost nastanka zračnih žepov. Da bi to naredili, je treba v diagram distribucije toplote dvonadstropne hiše namestiti prezračevalne odprtine na vodoravni glavni strani - na začetku in koncu.

Slabost tega sistema je postavitev cevi vzdolž stene. Njihovo skrivanje je problematično, saj je izdelava utorov na nosilni steni prepovedana. Namestitev lažnih plošč bo zmanjšala uporabni življenjski prostor. Zato je najpogostejša spodnja postavitev ogrevalnega sistema ta, da je estetsko privlačnejša od zgoraj opisane.

Najmanjša dolžina pospeševalne cevi mora biti 3 m.p.Le tako pravilno ogrevanje bo ustvarilo potreben tlak v sistemu za kroženje tekočine.

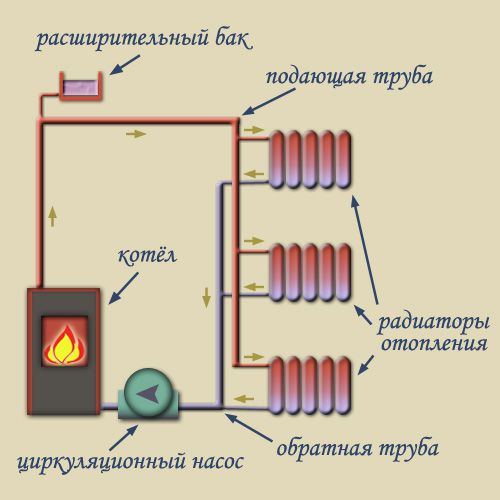

Napeljava spodnje grelne cevi

Najpogosteje se za sisteme s prisilnim kroženjem uporablja ogrevalna shema s spodnjim ožičenjem. Razlikuje se po lokaciji linij - nameščene so na dnu tal ali pod okrasno površino.

Prednost te sheme je možnost izbire lokacije dovodnih in povratnih vodov. Če želite to narediti, lahko uporabite radialno ali zaporedno spodnje ožičenje ogrevalnega sistema. V prvem primeru pride do distribucije zaradi kolektorja ali sistema čevljev, nameščenih v sistemu. Od njih so ločene linije za vsak radiator ali skupino baterij.

Za takšen dvocevni ogrevalni sistem s spodnjim ožičenjem je značilna enakomerna porazdelitev toplote. Toda hkrati se poveča poraba materiala in poveča se verjetnost izrednih razmer.

Najpogosteje naredijo klasično dvocevno oskrbo s toploto s spodnjim ožičenjem, ko dovodni in povratni vod potekata vzdolž sten hiše. Ta tehnika zmanjša kompleksnost ogrevalne napeljave, poveča njeno zanesljivost in varnost.

Prednosti in slabosti spodnjega ožičenja ogrevalnega sistema so naslednje:

• Zmanjšane toplotne izgube. Značilni so samo za zgornjo različico napeljave ogrevalnih cevi, ko vodi potekajo na podstrešju;
• Porazdelitev toplotne energije po prostorih v hiši. Za to je potrebno namestiti posebne naprave - termostate. Namestitev se izvaja tako v cevovodih radiatorjev kot v posameznih odsekih cevovodov;
• Zaženite pred zaključkom popravil. To velja za shemo ožičenja ogrevanja vode z odprto in skrito namestitvijo;
• Neenakomeren pritisk na območjih. To je posledica vzporedne povezave radiatorjev. Da bi zmanjšali ta pojav, je priporočljivo, da ga namestite v ogrevalni sistem s spodnjim hidravličnim razdelilnikom;
• Povečana verjetnost zračnih zapor. Da bi se temu izognili, pri zagonu sistema odprite ventile Mayevsky na vseh radiatorjih in počakajte, da se zrak odstrani.

Tudi v takšni shemi ožičenja ogrevanja iz kotla je treba namestiti varnostno skupino. Vključuje zračnik, odzračevalni ventil in manometer. V primeru kritičnega povečanja tlaka te naprave stabilizirajo parametre sistema.

Upoštevati je treba minimalne razdalje med dovodnimi in povratnimi cevmi. To je odvisno od njihovega materiala izdelave in premera. Priporočena razdalja naj bo najmanj 7 cm.

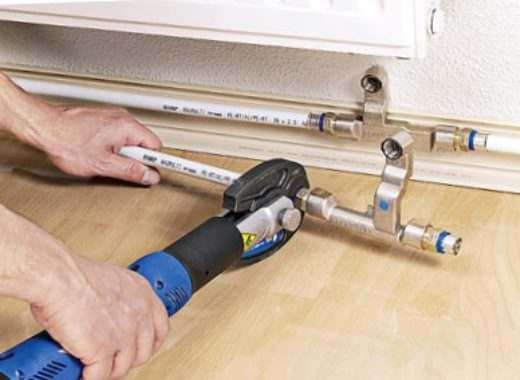

Pravila za namestitev ogrevalnih cevi

Po izbiri optimalne sheme ožičenja za ogrevalni sistem v zasebni hiši lahko začnete postopek namestitve. Da bi zmanjšali intenzivnost dela in bolje organizirali ta proces, je priporočljivo, da se seznanite z nasveti strokovnjakov.

Najprej morate sestaviti shemo postavitve vodov in navesti lokacijo glavnih komponent - radiatorjev, krmilnih in zapornih ventilov ter kotla. Za osnovo je priporočljivo vzeti načrt hiše ali stanovanja. Na njem morajo biti označene vse podrobnosti projekta. Po tem lahko začnete namestitev.

Pravila namestitve so neposredno odvisna od izbrane ogrevalne sheme. To je lahko sistem s prisilno ali naravno cirkulacijo, enocevni ali dvocevni.Spodaj so splošna priporočila za samostojno namestitev ogrevalnih cevi:

• Nagib cevovoda v shemi naravne cirkulacije. Biti mora približno 5-8 mm na 1 m.p. avtoceste. Priporočljivo je, da to storite za sistem s prisilnim kroženjem. Na ta način je mogoče zagotoviti delovanje ogrevanja tudi v odsotnosti električne energije;
• Ohranjanje razdalje med pritrditvami cevovoda. Odvisno je od premera. Za cevi od 16 do 25 mm je 2,5 m, če se uporabljajo izdelki s premerom od 25 do 40 mm, mora biti razdalja med pritrdilnimi točkami najmanj 3 m;
• Najmanjše število rotacijskih enot. To bo zmanjšalo hidravlični upor v sistemu;
• Visokotemperaturni sistem. Kot blažilni material je treba uporabiti azbestno vrvico. Za razliko od gumijastih tesnil ne bo izgubil svojih lastnosti niti pri temperaturi +100°C.

Po končni montaži je sistem tlačno testiran. To je potrebno za preverjanje kakovosti vseh povezav. Šele po tem lahko izvedete poskusni zagon ogrevanja.

Za preverjanje pravilnosti diagrama postavitve ogrevalne cevi je priporočljivo naložiti projekt v program za izračun parametrov oskrbe s toploto. Rezultat bo pomagal prepoznati šibke točke in sistem bo mogoče izboljšati že v fazi načrtovanja.
