Regulacijski ventili za radiatorje

Klasični regulacijski ventil za ogrevanje je sestavni del cevovoda, ki deluje v sklopu kotlovske opreme. Paleta teh izdelkov in funkcije, ki jih opravljajo, so se z leti samo povečevale. Po seznanitvi z obstoječimi tipi regulacijskih ventilov za radiatorje ogrevanja bo uporabnik lahko izbral najprimernejšo možnost zase.

Funkcije regulacijskega ventila

Po splošno sprejeti klasifikaciji regulacijski ventil za ogrevanje spada med elemente zapornih ventilov, vključenih v sistemske cevovode. Njegov glavni namen je odpiranje in zapiranje kanala za prehajanje hladilne tekočine neposredno skozi baterije. Sodobne zahteve za razporeditev cevovodov zahtevajo, da so ogrevalni sistemi opremljeni z zapornimi elementi različnih vrst.

Njihova prisotnost vam omogoča, da blokirate pretok hladilne tekočine v primeru nesreče in izvedete postopke za odpravljanje težav, ne da bi odstranili tekočino iz cevi. Poleg tega je z omejevanjem količine krožečih medijev mogoče ohraniti udobno porazdelitev temperature v zasebni hiši ali stanovanju.

Ne glede na vrsto ogrevalnega sistema vam možnost nadzora toplotnih tokov omogoča zmanjšanje porabe tekočine in uravnoteženje porazdelitve tlaka v njej. Poleg tega se krmilni elementi uporabljajo v posebnih napravah, ki so odgovorne za vzdrževanje fiksne ravni temperature.

Vrste regulacijskih ventilov in njihovi parametri

Različice posebnih zapornih ventilov za nadzor dovoda toplote v radiator vključujejo:

• regulatorji, izdelani v obliki ventilskih mehanizmov s termičnimi glavami, ki nastavijo fiksno temperaturo;
• krogelni ventili;
• posebni balansirni ventili, ročno krmiljeni in nameščeni v zasebnih hišah - z njihovo pomočjo je mogoče enakomerno segrevati notranje prostore;
• odzračevalni zračni ventili - ročni mehanizmi Mayevskega in naprednejši avtomatski zračniki.

Seznam dopolnjujejo vzorci regulatorjev ventilov, ki se uporabljajo za spiranje akumulatorjev in praznjenje vode. Ta razred vključuje tudi povratni ventil, ki preprečuje gibanje hladilne tekočine v nasprotni smeri v omrežjih s prisilnim kroženjem.

Indikatorji, ki označujejo delovanje katere koli vrste zapornih ventilov, vključujejo:

• standardne velikosti naprav, po katerih so izbrane za določene vrste radiatorjev;
• tlak, ki se vzdržuje v delovnih pogojih;
• meja temperature medija;
• pretočnost izdelka.

Če želite pravilno izbrati zaporni ventil, boste morali upoštevati vse parametre skupaj.

Načelo delovanja grelnih pip

Načelo delovanja ventila je bolj priročno upoštevati na primeru krogelnega ventila.Če ga želite upravljati, samo ročno zavrtite gumb. Bistvo tega mehanizma je naslednje:

1. Pri mehanskem obračanju ročaja pipe se impulz prenese na zaklepni element v obliki kroglice z luknjo na sredini.
2. Zaradi gladkega vrtenja se na poti toka tekočine pojavi ali izgine ovira.
3. Popolnoma blokira obstoječi prehod ali pa ga odpre za prost prehod hladilne tekočine.

S krogelnim ventilom ni mogoče regulirati količine tekočine, ki vstopa v baterije.

Ventil, ki vam to omogoča, se po principu delovanja opazno razlikuje od sferičnega nasprotnika. Njegova notranja struktura vam omogoča gladko zapiranje prehodne luknje v nekaj obratih. Takoj po spremembi uravnoteženja se položaj ventila fiksira, da ne bi pomotoma motili nastavitev naprave. Takšne pipe so praviloma nameščene na izhodu radiatorja.

Ponudba ventilov vključuje vzorce z razširjeno funkcionalnostjo, ki omogoča dodatne možnosti prilagajanja pretoka hladilne tekočine.

Montaža in nastavitev pip

Pri nameščanju krogelnih ventilov nereguliranega tipa se uporabljajo preproste sheme, ki jim omogočajo prosto namestitev na polipropilenske odtoke iz dvižnega voda, še preden vstopijo v baterije. Zaradi enostavnosti zasnove je namestitev teh izdelkov možna samostojno. Takšni zaporni ventili ne zahtevajo dodatne nastavitve.

Veliko težje je namestiti ventilske naprave na izhodu iz grelnih baterij, kjer je obvezna prilagoditev pretoka.Namesto krogelnega ventila je v tem primeru nameščen regulacijski ventil za ogrevanje, katerega namestitev bo zahtevala pomoč strokovnjakov. To lahko storite sami šele po natančnem preučevanju navodil za namestitev.

Glede na razporeditev naprav in napeljavo ogrevalnih cevi je možno izbrati posebno kotno pipo, primerno za radiatorje z dekorativnim premazom. Pri izbiri izdelka je pozornost namenjena vrednosti najvišjega tlaka, običajno navedenega na telesu ali v potnem listu izdelka. Z majhno napako mora ustrezati tlaku, ki se razvije v ogrevalnem omrežju večnadstropne stanovanjske stavbe.

Priporočljivo je upoštevati naslednja priporočila:

• Za namestitev na radiatorje izberite visokokakovostne pipe iz medenine z debelimi stenami, ki tvorijo povezavo z ameriško matico. Njegova prisotnost bo po potrebi omogočila hitro odklop zasilne povezave brez nepotrebnih rotacijskih operacij.
• Na enocevnem dvižnem vodu boste morali namestiti obvod, nameščen nekoliko zamaknjeno od glavne cevi.

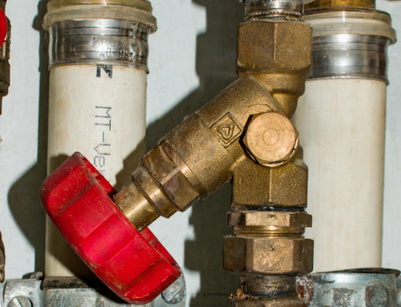

Še težje je rešiti vprašanje namestitve balansirnega ventila, ki zahteva posebne nastavitvene operacije. V tej situaciji brez pomoči strokovnjakov ne gre.

Priljubljeni modeli regulacijskih ventilov

Med znanimi modeli nastavljivih ventilov izstopajo izdelki podjetij Honeywell (ZDA), Valtec in Itar (oba iz Italije).

Prvo mesto v neuradnih ocenah samozavestno zaseda italijanski proizvajalec Valtec, kar je razloženo z visoko kakovostjo ponujenih izdelkov.Slednji niso izdelani iz običajnega silumina, temveč na osnovi sanitarne medenine znamke CW617N. Krogelni ventili tega podjetja dobro delujejo v temperaturnem območju od -30 do +150 stopinj. V primeru okvare je konstrukcijo mogoče enostavno obnoviti, za kar je dovolj zamenjati palico in njeno tesnilo. Življenjska doba teh izdelkov je najmanj 25 let. Prednosti Valtec ventilov vključujejo:

• Razpoložljivost modelov s polovičnimi deli;
• možnost izbire kotnih vzorcev;
• velik izbor barv;
• polimerna tesnila, odporna proti obrabi.

Njihova pomanjkljivost je visoka cena in nezmožnost zamenjave krogle in tesnil.

Sledijo izdelki italijanskega proizvajalca Itar, katerega prednost je uporaba standarda kakovosti ISO 9001 v proizvodnji. Zahvaljujoč temu je podjetje začelo proizvodnjo krogelnih ventilov v skoraj 100 državah po vsem svetu. Prednosti se kažejo v uporabi sodobnih tehnologij v proizvodnji, ki popolnoma odpravljajo napake, nastale po krivdi človeka. Slabosti teh izdelkov vključujejo majhen izbor premerov priključkov in prisotnost samo rdečih ročic v asortimanu.

Ventili Honeywell se odlikujejo po ojačanem ohišju iz medenine. Imajo notranji navoj za priklop na cevi in ​​baterije. Vsi izdelki so po montaži skrbno pregledani in so zasnovani za delovni tlak 16 barov. Kroglični mehanizem izdelka se ne zažene z vrtenjem ročice, temveč z delovanjem posebnega električnega ventila. Ta naprava vam omogoča daljinsko upravljanje ventila (z daljinskega upravljalnika) in hkrati nadzor več kanalov za dovod vode v sistem.

Prednosti teh modelov vključujejo:

• relativno nizki stroški;
• visokokakovostna tesnila;
• sposobnost delovanja pri temperaturah hladilne tekočine od 2 do 130 stopinj.

Ti izdelki imajo eno pomanjkljivost - jih je mogoče namestiti samo na opremo za vezanje, ki ima zunanji navoj.
