Možnosti ogrevanja niso omejene na namestitev radiatorjev na stene. Sistemi toplih tal naredijo bivanje v hiši še posebej udobno. So električni in vodni. V prvem primeru se ogrevanje izvaja s kablom, v drugem pa s cevmi z vročo hladilno tekočino. Polipropilen je zanesljiv material za namestitev sistema. Plastične cevi lahko prenesejo visoke temperature in trajajo do 50 let.
Značilnosti toplih vodnih tal
Ogrevanje prostora nastane zaradi kroženja hladilne tekočine v tokokrogu, nameščenem v betonskem estrihu. Voda se segreva v ogrevalnem kotlu, ki je priključen na sistem. Gibanje tekočine po zaprtem krogu zagotavlja obtočna črpalka. Shema ogrevanih tal vključuje tudi razdelilni razdelilnik, zaporne ventile in armature.
Podnožje tal je pred montažo izolirano in hidroizolirano. Po polaganju, povezovanju in kontroli sistema se cevi zalijejo z betonskim estrihom.Toplota se enakomerno porazdeli po celotni debelini tvorbe, akumulira in prenaša v prostor. To je najboljša možnost, ogrevanje hiše po principu konvekcije. V dobro izoliranih prostorih lahko služi kot glavni vir ogrevanja.
Topla vodna tla so običajno nameščena v zasebnih domovih. Sistemi v stanovanjih niso prepovedani, vendar se stanovalci pri njihovi namestitvi srečujejo z nekaterimi težavami.
Vodni krog ne sme biti priključen na sistem centralnega ogrevanja, zato je treba namestiti avtonomni kotel. Poleg tega je treba ugotoviti, ali lahko strop prenese težo betonskega estriha. Ena od glavnih pomanjkljivosti sistema je težava popravila v primeru puščanja. V stanovanjski hiši bo težava povzročila poplave sosedov.
Prednosti in slabosti polipropilena
Ena izmed najbolj priljubljenih vrst ogrevanja vode so ogrevana tla iz polipropilenskih cevi. Med številnimi razpoložljivimi materiali je izbran zaradi številnih prednosti:
- Brez korozije ali usedlin.
- Kemična inertnost, material ne oksidira pri interakciji z betonom.
- Ojačane cevi imajo potrebno trdnost za varno delovanje sistema.
- Visoka toplotna prevodnost polipropilena zagotavlja hiter prenos toplote.
- Dolgotrajno delovanje ogrevanih tal. Ob pravilni namestitvi je življenjska doba 25-30 let.
- Ugodni stroški izdelkov iz polipropilena.
- Material je odporen na temperaturna nihanja in se ne trga pri zmrzovanju vode.
Napake:
- Polipropilen za ogrevana tla ni fleksibilen, zato so pri namestitvi vezja potrebni priključni elementi.
- Visok koeficient raztezanja pri segrevanju.
- Za namestitev sistema morate znati upravljati spajkalni stroj.
Pri izbiri materiala za vgradnjo ogrevalnega sistema upoštevajte debelino in premer cevi.
Vrste polipropilenskih cevi
Po zasnovi so cevi lahko enoslojne ali večslojne. Dve veliki skupini sta razdeljeni na več podskupin glede na vrsto osnovnega materiala oziroma armature.
Enoplastni
Področje uporabe izdelkov je odvisno od materiala, uporabljenega za njihovo izdelavo:
- PPH – homopropilenski izdelki za oskrbo s hladno vodo.
- PPB je blok kopolimer, ki se uporablja v nizkotemperaturnih ogrevalnih sistemih.
- PPR - naključni kopolimer je najboljša možnost za vgradnjo ogrevanih tal.
- PPS je negorljiv polipropilen, ki prenese visoke temperature vode.
Drugi klasifikacijski parameter je delovni tlak. Proizvajalec pri označevanju izdelkov navede:
- PN10 je tankostenska izvedba, zasnovana za tlak 10 barov in temperaturo 45°C.
- PN16 – zasnovan za nazivni tlak 16 barov.
- PN20 - izdelek je namenjen za cevovode s tlakom 20 barov in pretokom vode do 75°C.
Cevi ruske proizvodnje imajo razred storitev, ki ga določa GOST. Za ogrevanje se priporočajo izdelki 3-4 razredov.
Večplastna
Cevi, sestavljene iz več plasti, so pri segrevanju bolj odporne na poškodbe in deformacije. Ojačitveni okvir je izdelan iz steklenih vlaken ali aluminijaste folije. Nahaja se med dvema slojema propilena. Folija ščiti cevovod pred vdorom zraka v zaprt sistem. Izdelki s kompozitnim okvirjem se pogosteje uporabljajo pri vgradnji vodno ogrevanih tal.Imajo potrebno togost in ne zahtevajo odstranjevanja pri spajkanju.
Nianse uporabe
Da bi ogrevalni sistem deloval učinkovito, je potrebno predhodno izračunati število cevi in izbrati shemo polaganja. Priporočljivo je, da risbo naredite na milimetrskem papirju. Obstajata dva vzorca polaganja - "kača" in "polž". Za pospešitev namestitve strokovnjaki priporočajo postavitev vezja na mrežo z velikimi celicami in jo pritrdite s plastičnimi sponkami. Polaganje cevovoda je lahko dvojno ali enojno. Optimalni premer cevi je 16-20 mm.
Za normalno delovanje ogrevanega poda obstaja več pravil za namestitev polipropilena:
- Skupna dolžina kroga ne sme presegati 80 metrov.
- Priporočeni korak zavojev je 30 cm, za povečanje intenzivnosti ogrevanja se zmanjša na 15 cm.
- Vzorec namestitve "kača" je preprostejši, vendar je primeren za majhne prostore.
- Temperatura hladilne tekočine mora biti v območju 35-55 ° C.
Pred začetkom dela je izbrana talna obloga. Sistem ogrevanih tal je združljiv s ploščicami, laminatom in linolejem.
Navodila po korakih za namestitev polipropilenskega vezja

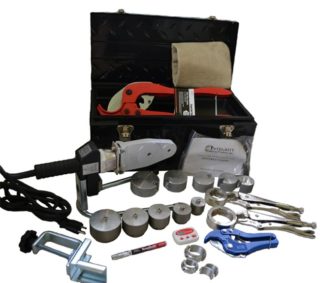

Za namestitev ogrevanih tal iz polipropilenskih cevi z lastnimi rokami boste potrebovali naslednja orodja:
- spajkalnik za plastiko s priključki;
- škarje za rezanje cevi;
- ruleta;
- nivo zgradbe;
- vrtalnik.
Za pripravo betonske raztopine je priporočljivo uporabiti betonski mešalnik.
Priprava podlage
Osnovna podlaga za ogrevalni sistem mora biti vodoravna. Če obstajajo velike razlike v višini, se vlije betonski estrih. Konstrukcija je prekrita s plastjo hidroizolacije.Najbolj praktična možnost je plastična folija. Po obodu prostora je prilepljen dušilni trak, ki kompenzira raztezanje betona. Naslednji korak je toplotna izolacija. Za zmanjšanje toplotnih izgub so pod vezjem položene plošče iz penopleksa, ekspandiranega polistirena in bazaltne volne. Strokovnjaki svetujejo uporabo materiala s površino folije. Toploto odbija v prostor.
Montaža polipropilenskih cevi

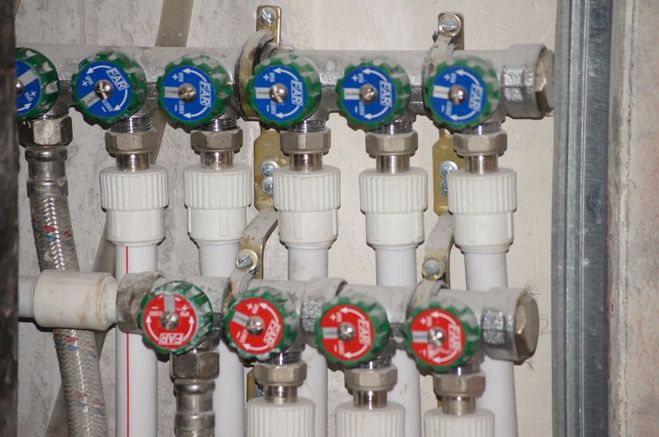

Pred začetkom montaže je nameščen razdelilni razdelilnik z ventilom in ventili. Priložen bo oris. Cevi so položene na izolacijo ali armaturno mrežo s celicami 10x10 cm. Druga možnost je bolj priročna in zanesljiva. Pri delu s polipropilenom je pomembno upoštevati temperaturni režim. Montaža poteka v toplem prostoru, kjer je nad +5°C.
Kontura je postavljena v skladu s predvidenim vzorcem. Ločeni deli so povezani s spajkalnikom. Spajkanje ustvari močan in zrakotesen šiv. Začetnikom svetujemo, da izvedejo več poskusnih zvarov, da ne poškodujejo cevovoda. Cevi so pritrjene na armaturno mrežo s plastičnimi objemkami in žico. Pritrdilni elementi ne smejo biti preveč zategnjeni.
Hidravlični preizkus
Po priključitvi tokokroga na distribucijsko enoto se sistem tlačno preizkusi. Voda se v cevovod dovaja pod pritiskom. Postopek pomaga najti slabo kakovostne šive in razpoke. Vodo pustimo en dan in spremljamo parametre tlaka. Če so stabilni, je ogrevana tla kakovostno sestavljena.
Vlivanje betonskega estriha
Končna faza je vlivanje cementnega estriha vzdolž svetilnikov. Raztopino vlijemo na tla in raztegnemo s pravilom. Optimalna debelina sloja je 5-7 cm.Po strditvi betona se svetilniki odstranijo in luknje zaprejo s cementno malto. Za enakomerno sušenje je estrih prekrit s filmom in zalivan 14 dni. Sistem ogrevanih tal se vključi po 1 mesecu.
Cevi iz polipropilena so trpežne, poceni in zanesljive. Material je enostaven za namestitev, kar vam omogoča, da celotno količino dela opravite sami.
Ste idioti? Cevi iz polipropilena imajo zelo nizko toplotno prevodnost, cevi za talno gretje so kovinsko-plastične ali zamrežene iz polietilena, v enem kosu, brez spojev!
Toliko vogalov si naredil. črpalka se ne črpa po svoji dolžini. In ogrevana tla niso izdelana iz propilena zaradi nizke toplotne prevodnosti.
Popolnoma se strinjam z nedopustnostjo uporabe polipropilenskih cevi pri vgradnji ogrevanih tal. Glavna pomanjkljivost je velika linearna ekspanzija cevi, pri vlivanju v beton se bodo ustvarile napetosti, ki lahko privedejo do razpok na mestih, kjer so priključki.
Lažje ga je potem sestaviti iz jeklenih cevi z vogalniki, PP je najmanj toplotno prevoden material od vseh, ki se danes uporabljajo, to je denar v betonu!!!!! potem za ogrevanje tal boste morali kaditi 2-5 dni, to je, če je estrih tanek ali še več, to sranje, ta kovinska plastika ne bo stala veliko več kot PP zaradi namestitve vogalov, kaj je zabavno Shitik in metalplastika sta tanjša in namestitev je užitek in mimogrede, dolžina enega tokokroga za katero koli nadstropje ne sme presegati 60 metrov s cevjo D16, sicer črpalka ne bo potisnila !!!
Najbolj neučinkovita ogrevana tla!!!
Odgovoril bom Alekseju o toplotni prevodnosti materiala. Pogosto se uporablja premreženi polietilen, ki ima tudi slabo toplotno prevodnost, vendar se kljub temu uporablja. Uporabil sem šivanje 16D, dolžina 82 m, vse stiska odlično, v plinskem kotlu sem nastavil na 45 * za celotno hišo, 27 * pride iz povratka ogrevanih tal. Mislim, da sploh ni slabo, glede na to, ponavljam, da je ta temperatura nastavljena za ogrevanje dvonadstropne hiše. Igral sem na varno in v ogrevalni sistem vgradil 2 dodatni črpalki in vse deluje odlično brez vklopa teh črpalk.
Kar se tiče širitve PP v estrihu in velikega števila spojev, se s tem seveda ne morete prepirati; PP ni mogoče uporabiti. Pravzaprav sem pogledal sem, ko sem videl tole kazalo teme. Moje mnenje je, da je TS provokator. )
Topla PP tla že skoraj 17 let zvesto služijo. Takrat preprosto ni bilo zamreženih cevi in tudi tistih s kisikovo pregrado je bila izbira med kovinsko-plastično in PP, in ker je kovinsko-plastična krsta z glasbo, je bila izbira druga. Torej, vse kritike o PP na toplem polju so ples s tamburami. Monterjem je preprosto lažje priviti šivano cev, namesto da bi jo spajkali s polipropilenom.
PS: primerjaj debelino stene zamreženih in PP cevi in razmisli katera bo zdržala dlje.
Popolnoma se strinjam z Vitalikom, že leta 2005 sem postavil tople PP pode! Vse je Super!!!
