Shema ogrevalnega sistema Leningrad

Ogrevalni sistem Leningradka je priljubljen, ekonomičen in nezapleten način ogrevanja majhnih površin. Ta metoda je znana že iz časov Sovjetske zveze in se uporablja še danes. Primeren za vgradnjo v eno ali dvonadstropne objekte. Enocevni ogrevalni krog lahko naredite sami. Če želite to narediti, morate razumeti načela delovanja, osnovne tehnične značilnosti in tehnologijo namestitve.

Princip delovanja

Klasični sistem Leningradka je niz grelnih naprav, ki so povezane z enim cevovodom. Po krogu kroži hladilna tekočina, ki je voda ali antifriz. S pojavom nove ogrevalne opreme je bil sistem izboljšan, nadzorovan in razširjen v funkcionalnosti.

Glede na lokacijo cevovoda je ogrevalni krog razdeljen na dve skupini:

• vodoravno;
• navpično.

Lokacija cevi je lahko zgornja ali spodnja. V prvem primeru je učinkovitost prenosa toplote večja, vendar je namestitev bolj zapletena.Spodnja namestitev sistema je lažja, vendar je potrebna vgradnja črpalke.

Kroženje hladilne tekočine v tokokrogu se lahko izvede na dva načina - naravno in prisilno s pomočjo črpalke. Obstajajo tudi zaprti in odprti sistemi.

Priporočeno število grelnih naprav pri namestitvi sistema Leningradka je 5. To vrednost lahko povečate na 6-7, tako da najprej izvedete ustrezne izračune. Namestitev več radiatorjev ne bo učinkovita, njeni stroški pa bodo nerazumno visoki.

Ogrevanje v zasebni hiši "Leningradka" lahko naredite z lastnimi rokami. Montažni diagram in izbira vrste kroženja sta odvisna od posameznih značilnosti strukture.

Prednosti in slabosti

Ogrevalni sistem Leningradka ima svoje pozitivne in negativne strani. Prednosti vključujejo:

• Enostavnost ožičenja in namestitve. Količina inštalacijskih del se je znatno zmanjšala. Namestite ga lahko brez pomoči strokovnjakov.
• Visoka učinkovitost.
• Varčno. Poraba cevi je za 30% nižja od ostalih ogrevalnih sistemov. Poleg tega ni potrebe po nakupu drage opreme.
• Uvedba regulacijskih elementov (bypasov, krogelnih ventilov) je omogočila izboljšanje tokokroga in uravnavanje temperaturnih razmer v različnih prostorih.
• Z dodajanjem novih elementov je lažje izvesti popravila in zamenjave brez izklopa celotnega ogrevalnega sistema v hiši.
• Vsestranskost. Sistem se lahko uporablja v eno- in dvonadstropnih hišah. Razlika v shemah bo majhna.
• Zanesljivost. Ogrevalni sistem bo deloval nemoteno.
• Z nižjo lokacijo v stavbi z enim nadstropjem lahko skrijete cevi v debelini tal.Pomembno je upoštevati ukrepe toplotne izolacije in tesnosti povezav.

"Leningradka" se je dobro izkazala v enonadstropnih stavbah z majhno površino.

Glavne pomanjkljivosti vključujejo zapletenost izračunov. Število odsekov in premer cevi je odvisno od številnih parametrov, vključno s posameznimi značilnostmi hiše, zato lahko pride do težav s pravilno določitvijo parametrov. Težave nastanejo tudi pri uravnoteženju sistema. To lahko zahteva dodatno opremo in popravila. Sistema zaradi neučinkovitosti ni mogoče izvesti v velikih stanovanjskih zgradbah.

Pomembno je upoštevati, da vodoravna "Leningradka" ne omogoča priključitve ogrevanih tal ali sušilnikov za brisače.

Značilnosti vsake sheme

Horizontalni in vertikalni ogrevalni sistemi imajo svoje značilnosti in se uporabljajo v različnih vrstah stavb. Preden izberete pravega, se morate z njimi seznaniti.

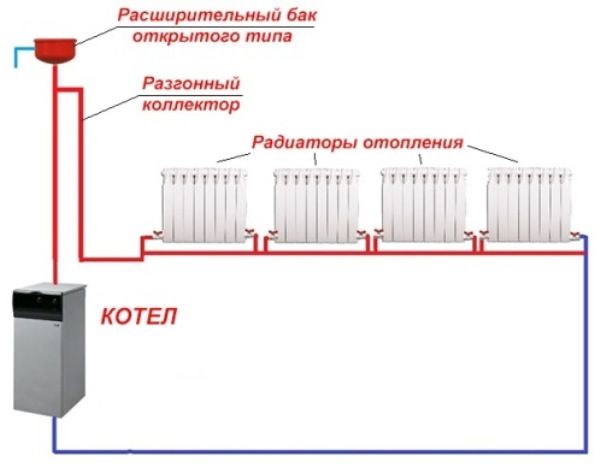

Horizontalna shema

V majhnih enonadstropnih hišah je priporočljivo namestiti horizontalno shemo "Leningradka". Vnaprej je treba upoštevati, da morajo biti vse grelne naprave na isti ravni.

Najenostavnejše vezje je sestavljeno iz naslednjih komponent:

• Ogrevalni kotel. Priključena je na vodovod in kanalizacijo. Lahko se uporablja na plin, drva ali elektriko.
• Podaljšan rezervoar s cevjo. Zahtevano za odprt sistem. Iz cevi odteka odvečna tekočina, ki se pojavi pri vrenju v kotlu.
• Črpalka. Odgovoren za kroženje hladilne tekočine vzdolž tokokroga.
• Cevovod za toplo vodo in odvod ohlajene hladilne tekočine.
• Radiatorji s pipami Mayevsky. Potreben za izpust odvečnega zraka.
• Vodni filter.Omogoča zbiranje majhnih ostrih delcev, ki lahko poškodujejo cevovod od znotraj.
• Krogelni ventili in obvodi. Ko se eden odpre, se tokokrog napolni z vodo, drugi je skrivni tokokrog za odvajanje vode.

Vse baterije je mogoče priključiti od spodaj ali narediti diagonalno povezavo. Zanj je značilna povečana učinkovitost. Hladilna tekočina vstopa od zgoraj in izstopa od zadaj od spodaj.

Ta shema ima slabosti. Če so potrebna popravila, boste morali popolnoma izklopiti celoten ogrevalni sistem in izprazniti vodo. Prav tako v zgornjem diagramu ni možnosti prilagajanja prenosa toplote baterij.

Zgornje težave je mogoče rešiti z uporabo izboljšane sheme s krogelnimi ventili, nameščenimi v cevovodu, in obvodi z iglastimi ventili v spodnji cevi. Ti mehanizmi omogočajo zaustavitev dovoda hladilne tekočine v baterijo radiatorja. Če je demontaža potrebna, ni treba zapreti celotnega tokokroga, dovolj je samo zapreti pipe. Skozi obvode bo voda krožila skozi spodnjo cev. Služijo tudi za uravnavanje količine hladilne tekočine v radiatorju.

Zaprti horizontalni sistem Leningradka s prisilnim kroženjem deluje po drugačnem principu. Tukaj se vroča voda ali antifriz dovaja skozi kolektorsko cev. Zbira ohlajeno tekočino in jo prenaša v kotel za predelavo. S to shemo je celoten sistem pod pritiskom zaradi zaprtega rezervoarja. Poleg tega obstajajo elementi nadzora in upravljanja:

• Varovalka. Izbrano glede na tehnične lastnosti kotla - tlak.
• Odvod zraka. Odstranjuje odvečne zračne mase iz sistema.
• Manometer. Omogoča uravnavanje in merjenje tlaka v tokokrogu.Optimalna vrednost je 1,5 atmosfere; številka se lahko razlikuje glede na model. Vsi podatki so navedeni v dokumentaciji za sistem.

Pri uporabi horizontalnega sistema je možno krmiljenje in prilagajanje parametrov preko avtomatike.

Vertikalna shema

V dvonadstropnih hišah z majhno površino so nameščeni vertikalni sistemi Leningradka. Prihajajo tudi v odprtem in zaprtem tipu z dvema vrstama kroženja. Ogrevanje z obtočno črpalko deluje po podobnem algoritmu.

Navpično zaprto vezje z naravno cirkulacijo deluje na naslednji način:

• Cevovod je nameščen na vrhu stene pod določenim kotom.
• Hladilno sredstvo se prenese iz kotla v rezervoar.
• Iz njega se voda pod pritiskom premika v cevi in ​​radiatorje.

V tem primeru mora biti kotel nameščen pod nivojem vgradnje radiatorjev, potem bo učinkovitost delovanja večja.

Naravna in prisilna cirkulacija

Obstajata dva sistema za premikanje hladilne tekočine v tokokrogu - gravitacija in uporaba črpalke. Imajo različne principe delovanja, pozitivne in negativne lastnosti.

Če želite organizirati naravno gibanje vode v tokokrogu, morate opraviti težko delo z izračunom kotov naklona, ​​premera cevi in ​​dolžine vodovoda. Sistem mora v enonadstropni hiši delovati gladko in učinkovito. V stavbah z velikim številom nadstropij bo shema neučinkovita.

Sistem z naravno cirkulacijo je videti manj estetsko prijeten, saj so dimenzije cevi za njegovo izvedbo večje kot pri delovanju s črpalko. V prostoru z gravitacijskim krogom mora biti klet, v kateri bo nameščen kotel. Rezervoar se postavi na dobro izolirano podstrešje.

Slabosti naravne cirkulacije:

• Pri vgradnji v dvonadstropne hiše se baterije na vrhu segrevajo bolje kot tiste v spodnjih nadstropjih. Za delno odpravo težave so nameščene pipe in obvoznice. V pritličju so nameščeni tudi radiatorji s povečanim številom odsekov.
• Povečani stroški sistema. Povezano s povečanjem količine potrošnega materiala.
• Nestabilnost zaposlitve. Kakovost je odvisna od pritiska vode in drugih dejavnikov, ki pri uporabi obtočne črpalke ne vplivajo.
• Kompleksnost izračunov. Že minimalno odstopanje od norme lahko pokvari delovanje celotnega sistema.

Gravitacijski sistem ni primeren za vgradnjo v podstrešne hiše. To je posledica nezmožnosti enakomernega položaja cevi v odsotnosti polne strehe.

Sistem črpalk je zanesljiv in stabilen. Namestitev takšne sheme je enostavnejša, saj natančni izračuni kotov naklona cevovoda niso potrebni.

Lastnosti namestitve

Ureditev enocevnega sistema Leningradka zahteva previdnost pri izračunih in izvedbi. Za njegovo izvedbo je potrebno vnaprej izračunati dimenzije cevi, število odsekov v radiatorju, pripraviti prostore in opraviti številna druga dela.

Sistem je sestavljen iz naslednjih obveznih elementov:

• kotel;
• cevovod;
• odseki ogrevalnih baterij;
• ekspanzijski sod;
• majice.

Če je organiziran ogrevalni sistem Leningradka s prisilnim kroženjem, bo potrebna še ena črpalka. Za izboljšanje zmogljivosti se uporabljajo krogelni ventili (2 kosa na baterijo) in obvodi z igelnim ventilom.

Glavna linija je lahko nameščena v ravnini stene ali vzdolž njene površine. Kadar se nahaja znotraj sten, tal ali stropov, je pomembna izvedba kvalitetne toplotne izolacije.V nasprotnem primeru bodo toplotne izgube večje in temperatura v radiatorjih bo nižja. To je posledica mikrorazpok, ki nastanejo med postopkom zapiranja stene.

Mesto namestitve ekspanzijske posode in kotla je izbrano vnaprej. Rezervoar naj bo nameščen nad nivojem radiatorjev - na primer na podstrešju. Kotel je običajno nameščen v kleti.

Izbor materialov

Količina toplote v radiatorju je odvisna od materiala cevi. Običajno se uporabljajo izdelki iz polipropilena ali kovine.

Ogrevanje v zasebni hiši iz polipropilenskih cevi Leningradka je enostavno narediti z lastnimi rokami. Pomembno je omeniti, da takšne cevi niso primerne za namestitev v hišah, ki se nahajajo v severnih regijah. To je posledica lastnosti materiala. Polipropilen se stopi, ko doseže +95°C, kar poveča tveganje za pretrganje cevi pri maksimalnem prenosu toplote sistema.

Kovinske izdelke je težje namestiti, saj je potrebno varjenje komponent, vendar sta njihova kakovost in zanesljivost na visoki ravni. So načini, da prenesejo visoke temperature. So vzdržljivi.

Premer cevi je odvisen od števila grelnikov. Če je v hiši nameščenih 4-5 radiatorjev, so potrebne cevi s premerom 25 mm in obvodom 20 mm. Ko je število baterij 6-8, se izbere glavni vod 32 mm in obvod 25 mm. V primeru ustvarjanja gravitacijskega sistema se kupijo cevi s premerom 40 mm ali več. Velikost je odvisna tudi od števila baterij v vezju.

Pri izbiri števila odsekov radiatorjev morate upoštevati, kakšen delež toplote bo prejela določena grelna naprava. Največja učinkovitost bo zabeležena v prvi bateriji. V njej temperatura vode pade za vsaj 20°C.Hladnejša voda vstopi v drugi radiator, kar zmanjša učinkovitost. Da bi nadomestili toplotne izgube, je treba povečati število odsekov radiatorjev. Za prvo se upošteva 100 % skupne moči, za naslednje pa 110 %, 120 % ali več.

Povezovalni elementi in cevi med seboj

Obvoznice so vgrajene v sestavljen glavni vod. Izdelani so ločeno z zavoji, katerih razdalja se izračuna z napako 2 mm. Dovoljena je zračnost za obrezovanje 1-2 mm. Če se ta razdalja poveča, lahko sistem pušča. Za določitev natančnih dimenzij se kotni ventili v radiatorju izvijejo in izmeri razdalja med središči spojk.

Tee je treba privariti ali povezati z zavoji. Za obvode je treba nameniti eno luknjo. Drugi je izbran glede na razdaljo med središčnimi osemi zavojev.

Varjenje delov

Kovinske cevi so povezane z varjenjem. Da bi to naredil, mora mojster imeti posebno opremo in spretnosti za delo z njim. V nasprotnem primeru je treba namestitev zaupati strokovnjakom.

Pri varjenju je pomembno zagotoviti, da ne nastanejo notranji krogli. To bo povzročilo zmanjšanje količine hladilne tekočine, ki vstopi v radiator. Če nastanejo noduli, je treba delo ponoviti.

Po varjenju vseh delov se radiatorji namestijo na steno s pomočjo kotnih ventilov in spojk. V utore so nameščeni obvodi z izhodi. Njihova dolžina se izmeri in presežek se odreže.

Zaključna dela

Pred zagonom ogrevalnega sistema je treba odstraniti odvečni zrak. Če želite to narediti, odprite pipe Mayevsky. Pomembno je, da opravite vizualni pregled vseh povezav.

Po tem se sestavljeno vezje preizkusi in uravnoteži.Temperaturo je treba v vseh radiatorjih izenačiti z igličastim ventilom.
